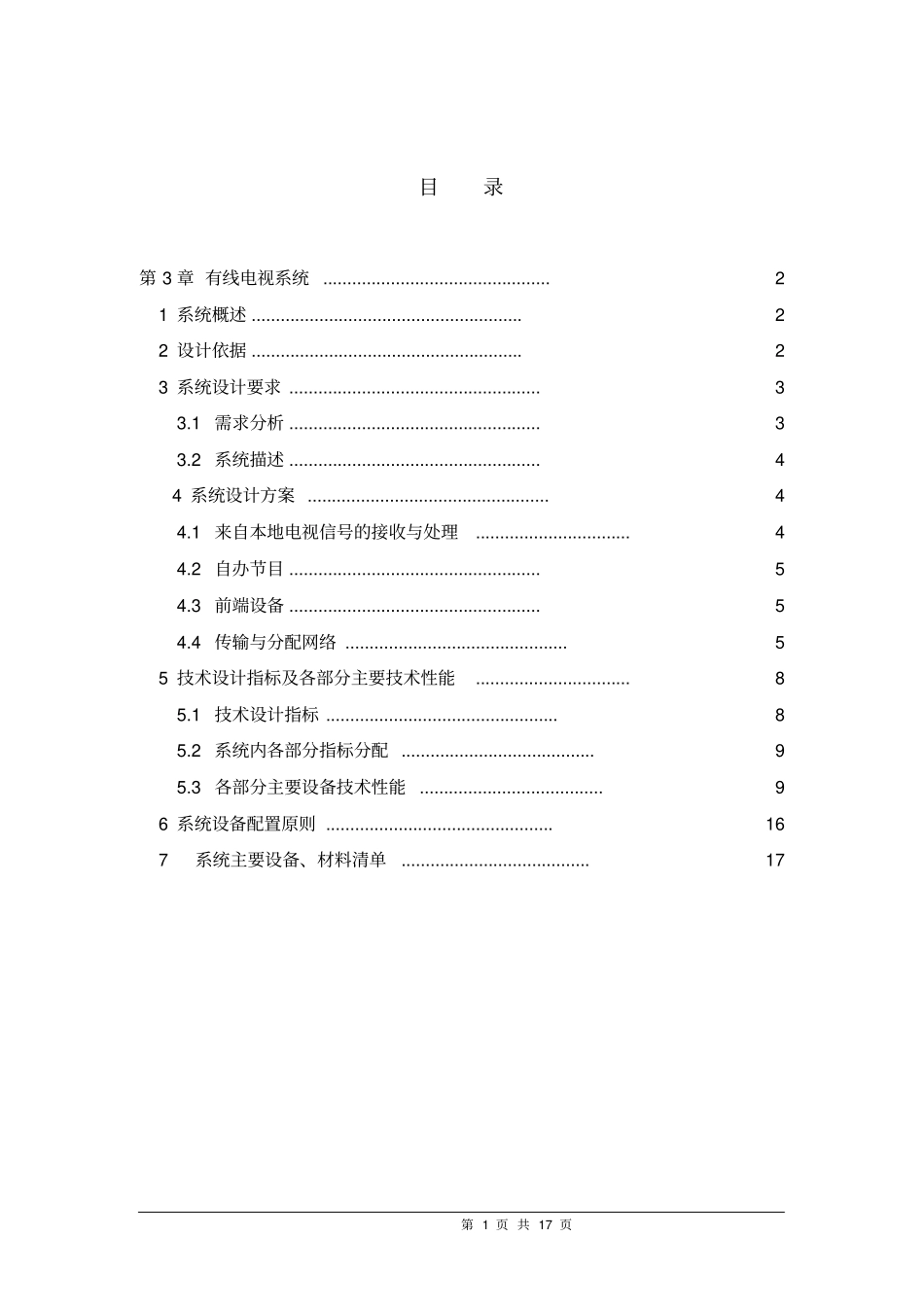

第1页共17页目录第3章有线电视系统...............................................21系统概述........................................................22设计依据........................................................23系统设计要求....................................................33.1需求分析....................................................33.2系统描述....................................................44系统设计方案..................................................44.1来自本地电视信号的接收与处理................................44.2自办节目....................................................54.3前端设备....................................................54.4传输与分配网络..............................................55技术设计指标及各部分主要技术性能................................85.1技术设计指标................................................85.2系统内各部分指标分配........................................95.3各部分主要设备技术性能......................................96系统设备配置原则...............................................167系统主要设备、材料清单.......................................17第2页共17页第3章有线电视系统1系统概述南昌“红谷大厦”是一幢集金融、办公、商务、娱乐等功能于一体的现代化智能大厦。无论是生活还是在其中工作人们都会对实时获取国内外的新闻、资讯、娱乐信息等交流活动感兴趣。为了更好地服务“红谷大厦”内的各个单位，为业主提供尽可能多的电视节目，并满足业主在这方面日益增长收视和业务需求，“红谷大厦”内必需构建完善的，比较先进的有线电视系统。2设计依据本系统设计依据国家的下述标准：?《智能建筑设计标准》GB/T50314-2000?《民用建筑电气设计规范》JGJ/T16-92?《电视接收机确保与电缆分配系统兼容的技术要求》GB12323-90?《电视和声音信号的电缆分配系统》GB/T6510-1996?《有线电视广播系统技术规范》GY/T106-92?《CATV行业标准》GY/T21-95?《有线电视系统工程技术规范》GB50200-94?《有线电视工程工艺、安全和施工规范》?《电视和声音信号的电缆分配系统设备与部件》GB/T11318.1～11318.14-1996?《30MHz~1GHz声音和电视信号电缆分配系统》GB6501-86?《工业企业公共天线电视系统设计规范》GBJ120-88?《工业企业通讯接地设计规范》GBJ79-85?《建筑防雷设计规范》GBJ57-93?业主提供的招标文件和相关图纸资料第3页共17页3系统设计要求3.1需求分析1)要求接收本地有线电视网的节目信号，光缆引入。2)要求可传输自办节目信号。3)要求用同轴电缆网，主干网络采用双向860MHz邻频传输方式。4)器材均采用国际或国家标准的优质品牌。5)系统各终端及输出口图像质量符合国际技术要求，图像等级按四级标准设计。本系统初步设计有用户终端：约815个(按平面图统计)。具体的终端数配置将按大厦建成后的实际需求进行调整。用户终端配置表如下：序号楼层地下一层A段B段(含中间区域)终端面板分支分配器箱前端设备柜终端面板分支分配器箱放大器箱终端面板分支分配器箱放大器箱1地下一层42121层8212232层828243层12212254层19215265层20215276层20215287层20215298层172152109层1721521110层2021521211层2021521312层2021521413层2021521514层1721521615层1721521716层2021521817层2021521918层202152第4页共17页2019层2021522120层1721522221层1721522322层2021522423层2021522524层2021522625层20215227合计421449428362428总计：有线电视终端面板815个；前端设备机柜1个；分支分配器箱86个；放大器箱16个。3.2系统描述有线电视机房按招标文件的要求暂不确定。系统前端设备安装于地下一层的前端设备机柜中。本机柜配备有线电视系统的前端设备、自办节目的播放设备、频道处理设备、监视设备及供电设备等。有线电视系统的节目源由两部分组成：来自南昌市本地有线电视网传送的省、市电视节目和大厦自办节目。而卫星节目暂不考虑。上述节目在前端设备机柜...
