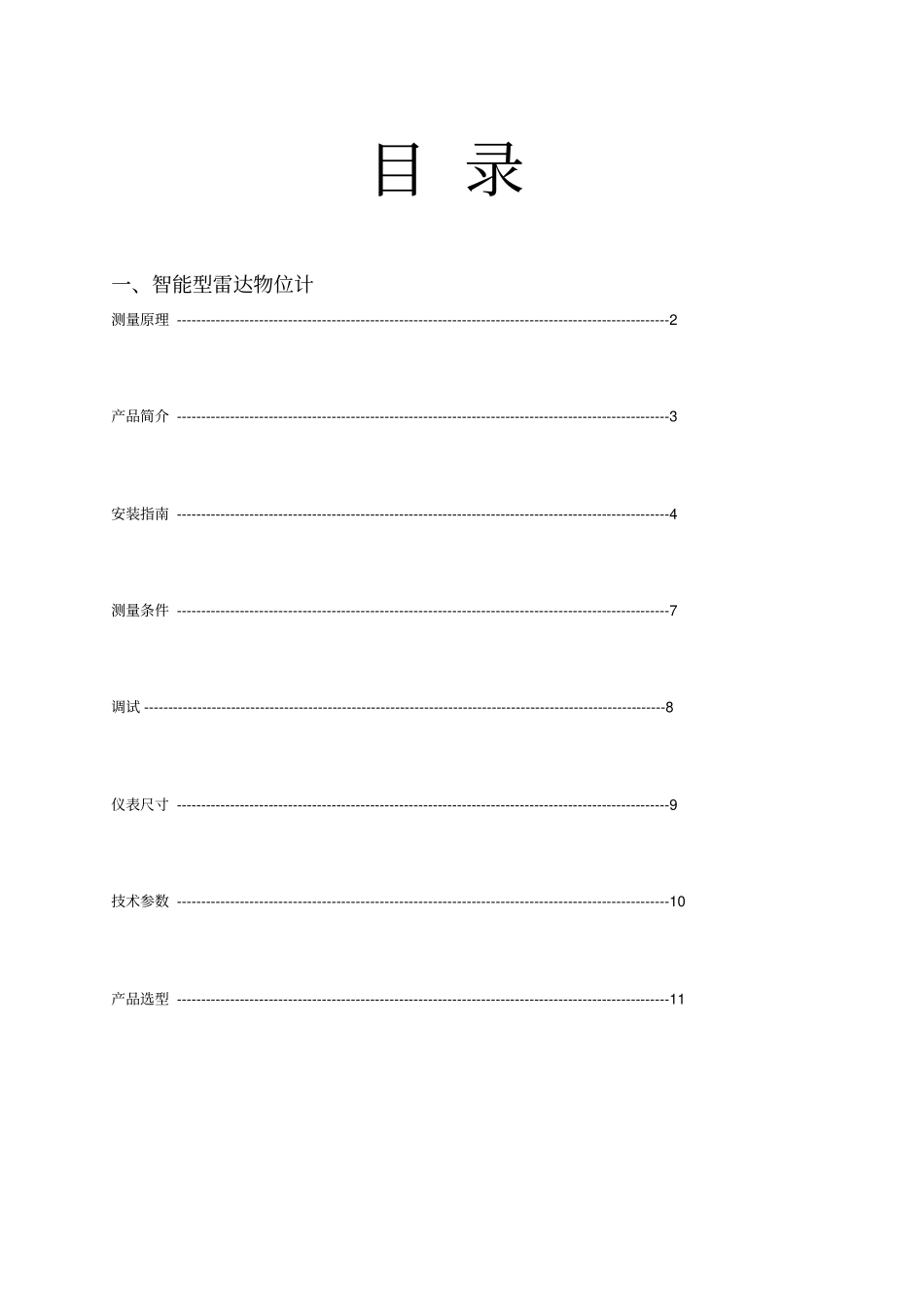

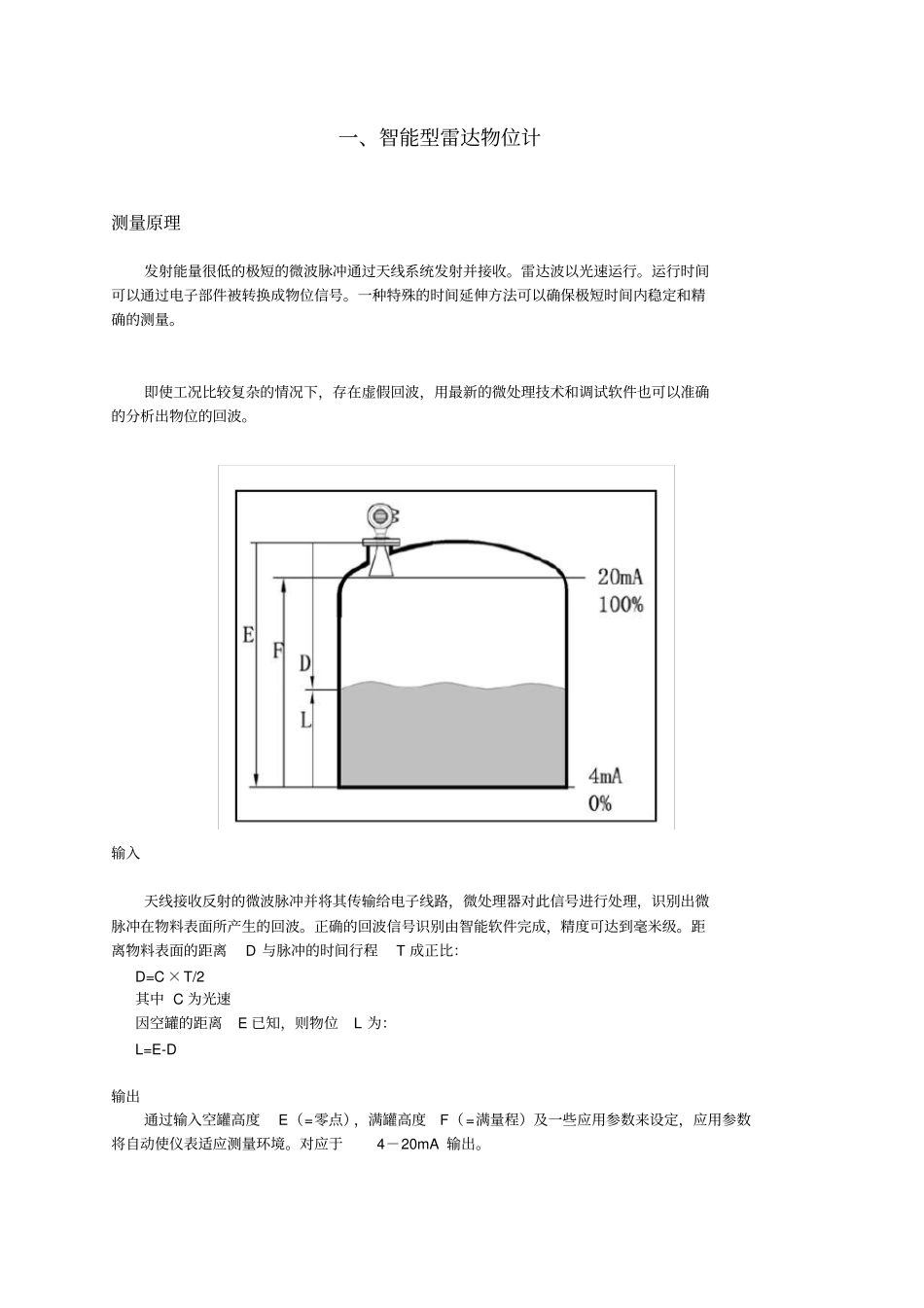

目录一、智能型雷达物位计测量原理------------------------------------------------------------------------------------------------------2产品简介------------------------------------------------------------------------------------------------------3安装指南------------------------------------------------------------------------------------------------------4测量条件------------------------------------------------------------------------------------------------------7调试------------------------------------------------------------------------------------------------------------8仪表尺寸------------------------------------------------------------------------------------------------------9技术参数------------------------------------------------------------------------------------------------------10产品选型------------------------------------------------------------------------------------------------------11一、智能型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。应用介质：JERD800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。产品简介：JERD800系列智能雷达物位仪表类别JERD801JERD802JERD803应用过程条件简单，腐蚀性的液体、浆料、固体比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐存储或过程容器腐蚀性的液体、浆料、固体比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐适应各种存储容器或过程计量环境，液体、浆料、固体比如：原油、轻油储罐原煤、粉煤仓位挥发性液体储罐焦碳料位浆料储罐固体颗粒测量范围20米20米35米过程连接螺纹法兰法兰过程温度-40-130℃-40-150℃-40-250℃过程压力-1.0-3bar-1.0-20bar-1.0-40bar重复性±3mm±3mm±3mm精度<0.1%<0.1%<0.1%频率范围6.8GHz6.8GHz6.8GHz防爆/防护等级EXiaIICT6/IP68EXiaIICT6/IP68EXiaIICT6/IP68信号输出4⋯20mA/HART(两线)4⋯20mA/HART两线)4⋯20mA/HART(两线)安装指南安装说明推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。不能安装在入料口的上方（4）。不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。罐内安装在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。对称装置（2），如真空环，加热线圈，挡板等等。如果罐内有（1）（2）干涉物件，应采用导波管进行测量。最佳安装选择天线尺寸：天线越大，波束角越小，干扰回波将越弱。天线调整：将天线调整到最佳测量位置。导波管：导波管用来避免干扰回波。罐内安装（JERD801、JERD802）标准安装雷达天线不可向罐壁倾斜。为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。杆式天线必须伸出安装短管。垂直放置杆式天线，不要让雷达束指向罐壁。罐内安装（JERD803）标准安...
