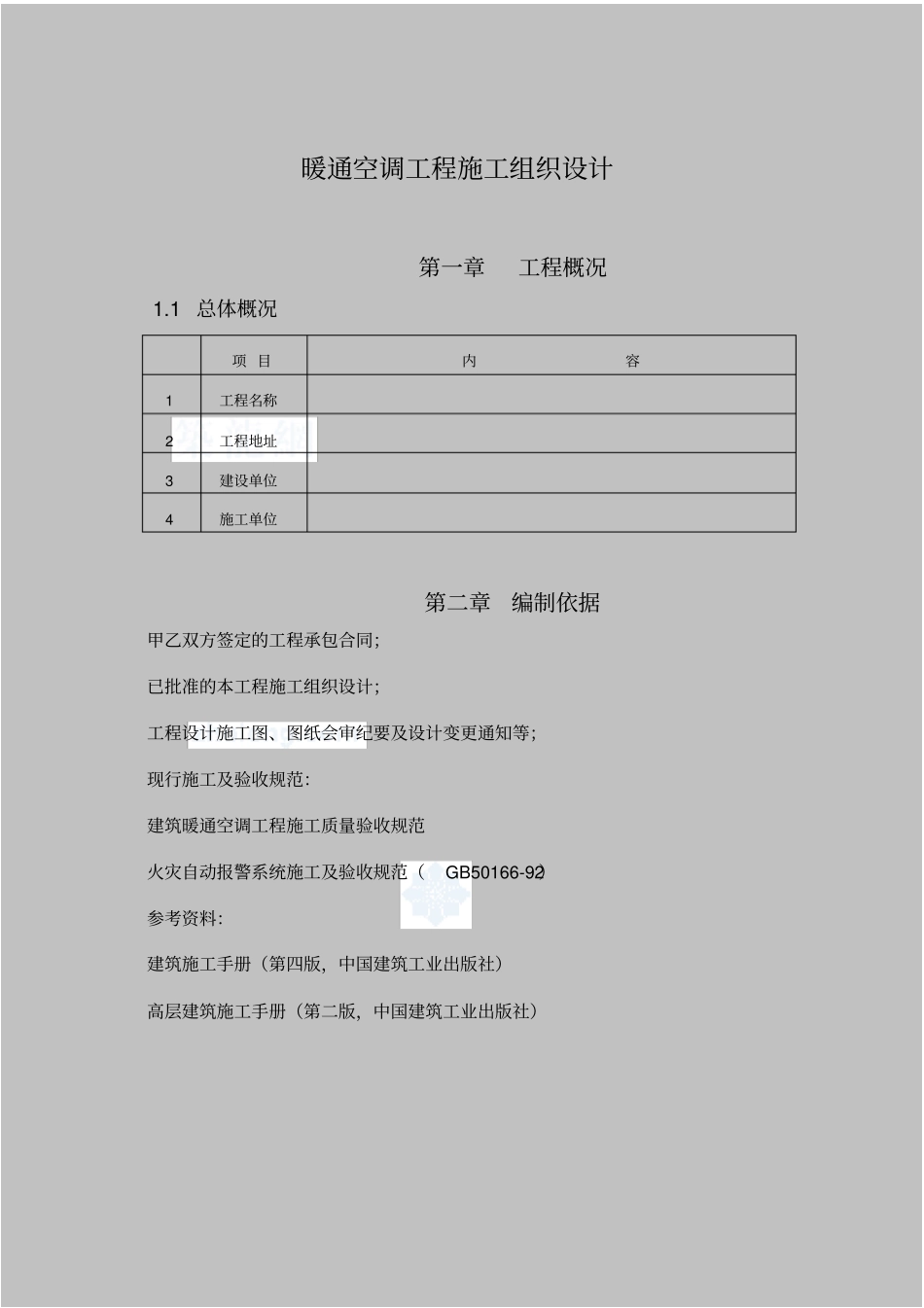

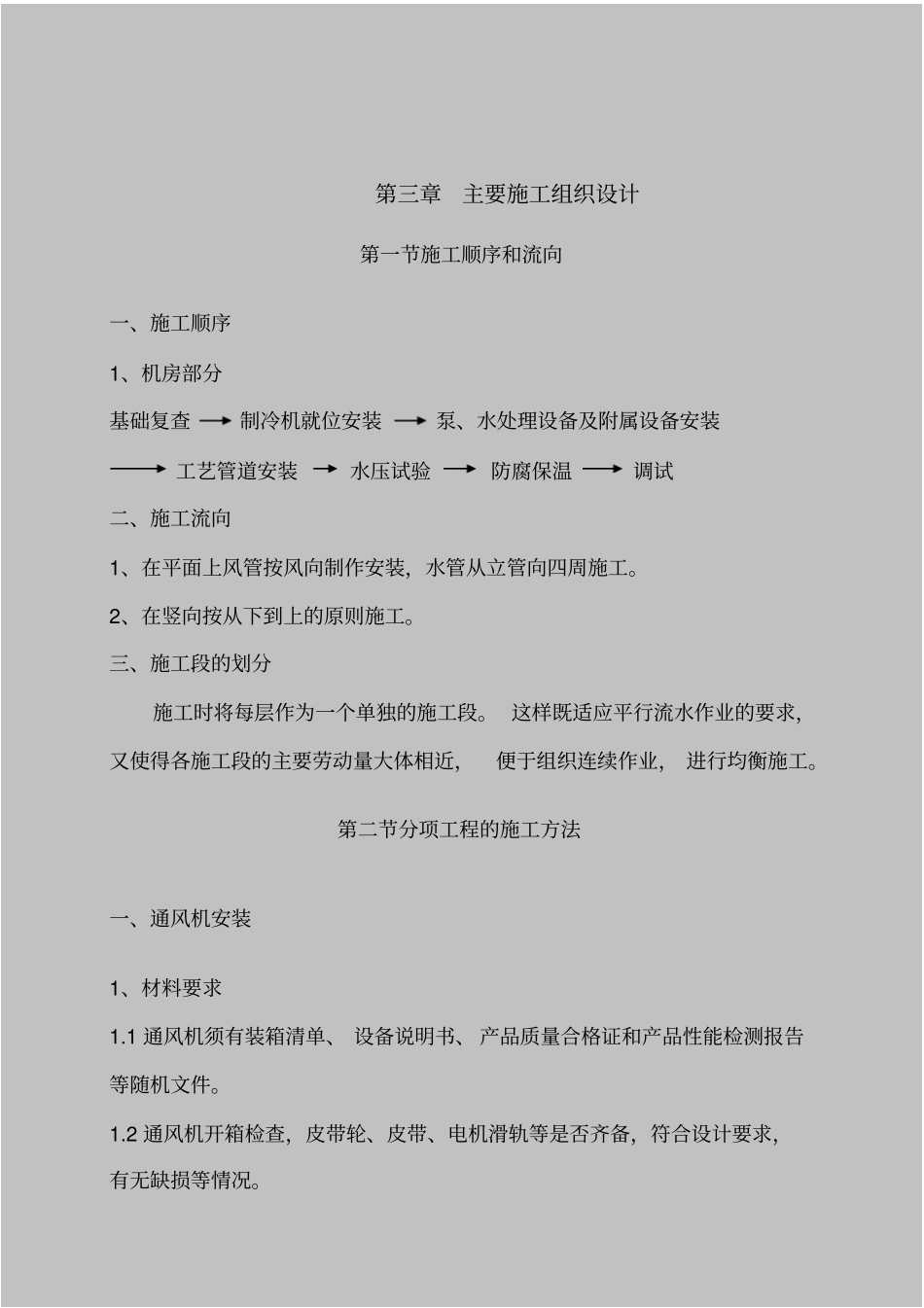

暖通空调工程施工组织设计第一章工程概况1.1总体概况项目内容1工程名称2工程地址3建设单位4施工单位第二章编制依据甲乙双方签定的工程承包合同；已批准的本工程施工组织设计；工程设计施工图、图纸会审纪要及设计变更通知等；现行施工及验收规范：建筑暖通空调工程施工质量验收规范火灾自动报警系统施工及验收规范（GB50166-92）参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）第三章主要施工组织设计第一节施工顺序和流向一、施工顺序1、机房部分基础复查制冷机就位安装泵、水处理设备及附属设备安装工艺管道安装水压试验防腐保温调试二、施工流向1、在平面上风管按风向制作安装，水管从立管向四周施工。2、在竖向按从下到上的原则施工。三、施工段的划分施工时将每层作为一个单独的施工段。这样既适应平行流水作业的要求，又使得各施工段的主要劳动量大体相近，便于组织连续作业，进行均衡施工。第二节分项工程的施工方法一、通风机安装1、材料要求1.1通风机须有装箱清单、设备说明书、产品质量合格证和产品性能检测报告等随机文件。1.2通风机开箱检查，皮带轮、皮带、电机滑轨等是否齐备，符合设计要求，有无缺损等情况。1.3安装辅材符合设计要求。2、作业条件2.1建筑物结构施工完毕，基本具备安装条件。2.2通风机安装按设计要求进行，并有技术员书面的质量、技术及安全交底。3、操作工艺3.1开箱检查时、按设备清单核对叶轮、机壳和其他部位的主要尺寸，进、出口的位置方向是否符合设计要求，并作好检查记录。3.2按设计要求并依据建筑物的轴线、边缘线及标高线放出安装基准线。3.3风机安装在无减震支架上，应垫上4-5mm厚的橡胶板，找平找正后固定牢。3.4通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上。3.5通风机附属的自控设备和观测仪器、仪表安装，按设备、技术文件规定执行。3.6风机试运转，经过全面检查手动盘车，供应电源相序正确后方可送电运转，运转持续时间不少于2h。4、质量标准4.1型号、规格符合设计规定，其出口方向正确。4.2叶轮旋转平稳，停转后每次不应停留在同一位置。4.3安装风机的隔振钢支、吊架，其机构形式和外形尺寸符合设计或设备技术文件的规定；焊接应牢固、焊缝应饱满、均匀。5、成品保护5.1整体安装的通风机、搬运和吊装的绳索不能捆绑在机壳和轴承的吊环上，与机壳边接触的绳索，在接触处垫好柔软的材料，防止磨损机壳及绳索被切断。5.2风机安装后，不得承受其他机件的重量。二、空调器及风机盘管安装1、材料要求1.1所安装的空调器、风机盘管具有出厂合格证或质量鉴定文件。1.2空调器、风机盘管设备的结构形式、安装形式、出口方向、进水位置符合设计安装要求。1.3设备安装所使用的辅材规格、型号符合设计规定，并具有出厂合格证。2、作业条件2.1空调器、风机盘管和主、辅材料已运抵现场，安装所需工具已准备齐全。2.2建筑结构工程施工完毕、不吊顶的屋面已抹完灰。2.3空调系统干管安装完毕，接往空调器、风机盘管的支管预留管口位置标高符合要求。3、操作工艺3.1风机盘管在安装前检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。3.2风机盘管每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。3.3风机盘管安装前进行水压试验，试验压力为系统工作压力的1.5倍。定压后观察2min，不渗漏为合格。3.4机组设置独立的支吊架，安装的位置、高度及坡度正确，固定牢固、吊杆不得自由摆动，吊杆与托盘相联采用双螺母找正。3.5机组与风管、回风箱或风口的连接，紧密、可靠。3.6供回水管与机组用不锈钢软节连接；凝结水管用软性连接，材质为透明胶管，并用喉箍紧固，严禁渗漏，坡度正确。凝结水能够畅通地流到指定位置，水盘无积水现象。3.7卧式风机盘管吊顶，设置500mm×500mm的活动检查门，便于整体拆卸和维修。4、质量标准4.1机组安装必须平稳、牢固。4.2进出水管与机组的连接严禁渗漏，凝结水管的坡度必须符合排水要求不小于8‰，与风口及回风箱的连接必须严密。5、成品保护5.1风机盘管、空调器运至现场后要采取措施，妥善保管、码放整齐，要有防...
