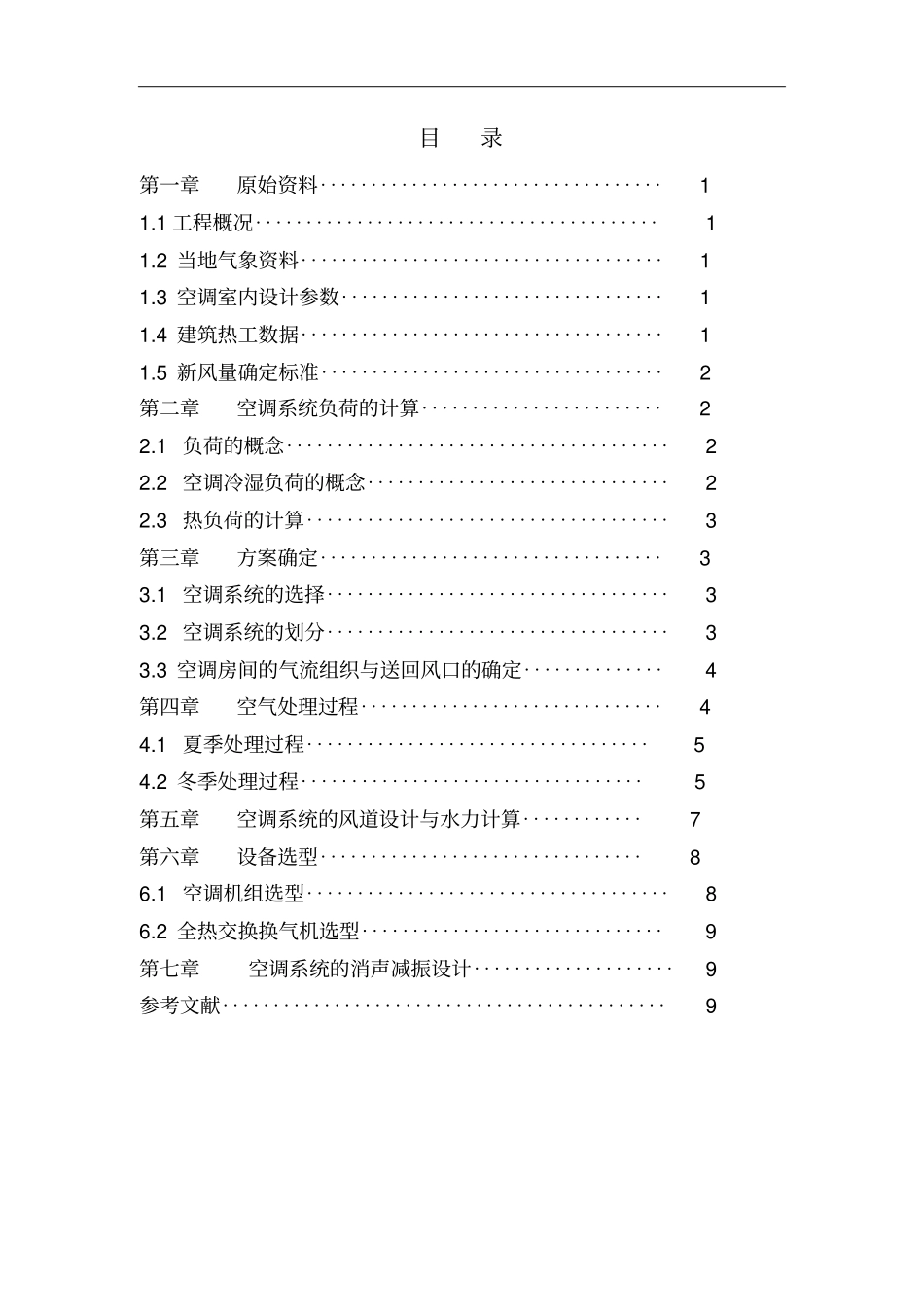

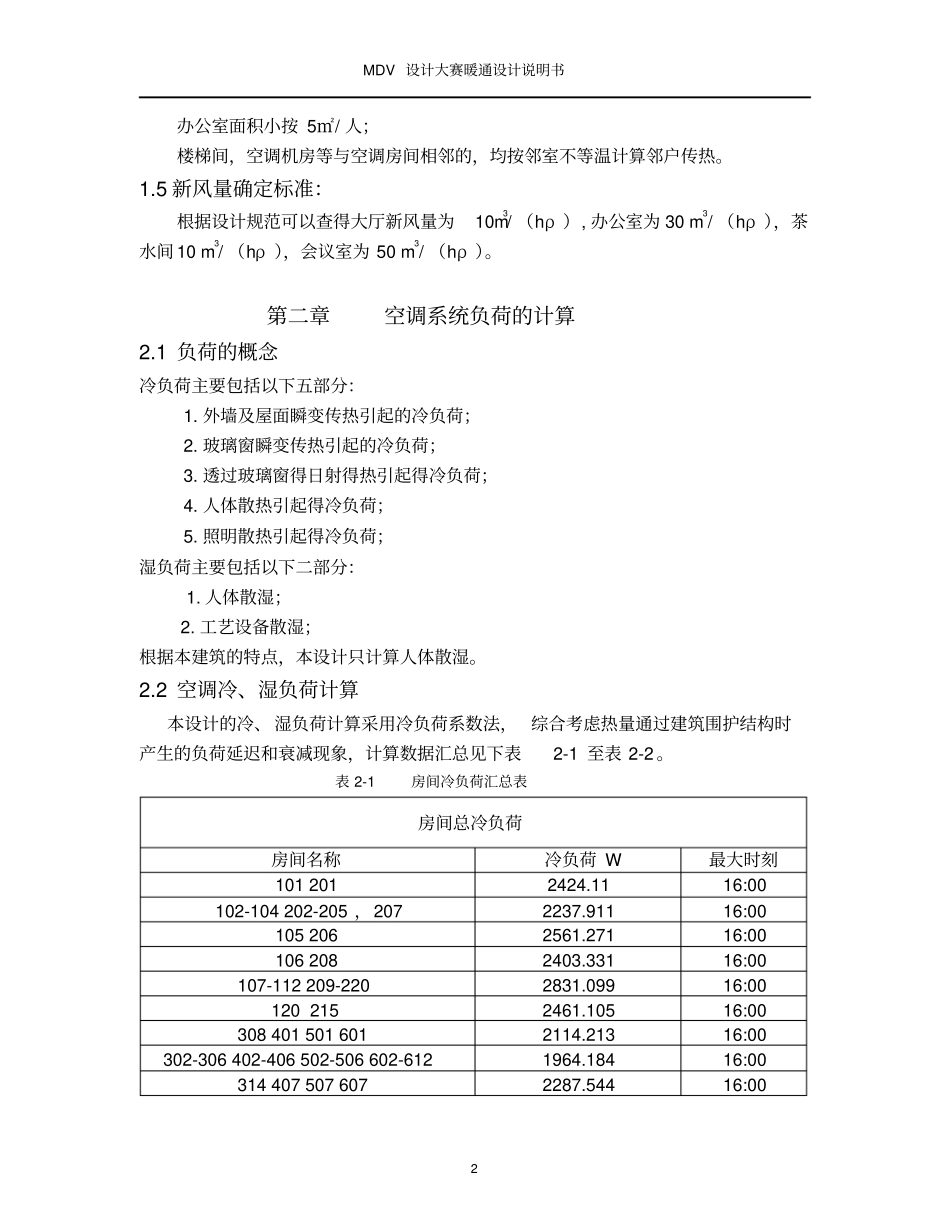

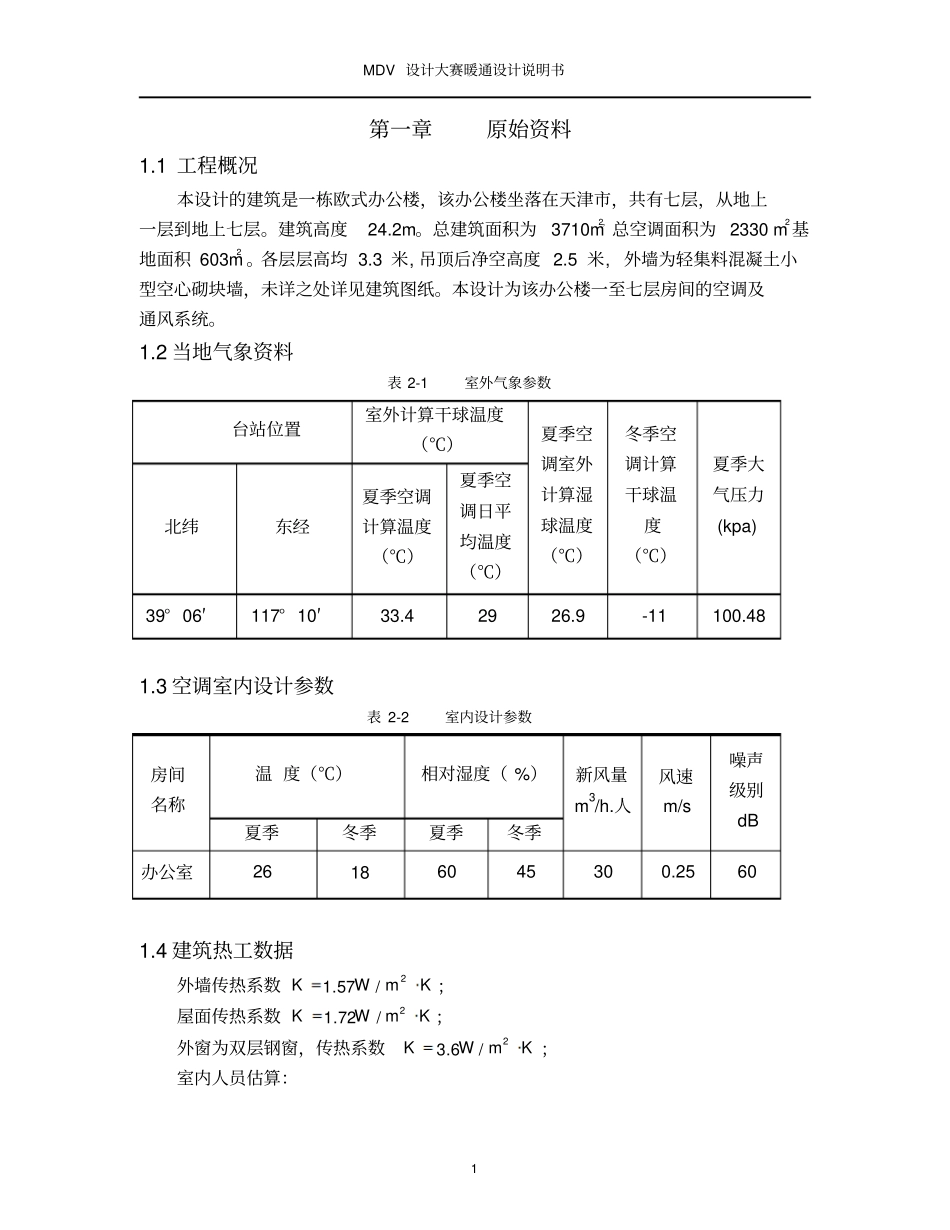

目录第一章原始资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.1工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.2当地气象资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.3空调室内设计参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.4建筑热工数据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.5新风量确定标准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2第二章空调系统负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥22.1负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22.2空调冷湿负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22.3热负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3第三章方案确定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33.1空调系统的选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33.2空调系统的划分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33.3空调房间的气流组织与送回风口的确定‥‥‥‥‥‥‥4第四章空气处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥44.1夏季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥54.2冬季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5第五章空调系统的风道设计与水力计算‥‥‥‥‥‥7第六章设备选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥86.1空调机组选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥86.2全热交换换气机选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9第七章空调系统的消声减振设计‥‥‥‥‥‥‥‥‥‥9参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9MDV设计大赛暖通设计说明书1第一章原始资料1.1工程概况本设计的建筑是一栋欧式办公楼，该办公楼坐落在天津市，共有七层，从地上一层到地上七层。建筑高度24.2m。总建筑面积为3710m2，总空调面积为2330m2基地面积603m2。各层层高均3.3米,吊顶后净空高度2.5米,外墙为轻集料混凝土小型空心砌块墙，未详之处详见建筑图纸。本设计为该办公楼一至七层房间的空调及通风系统。1.2当地气象资料表2-1室外气象参数台站位置室外计算干球温度（℃）夏季空调室外计算湿球温度（℃）冬季空调计算干球温度（℃）夏季大气压力(kpa)北纬东经夏季空调计算温度（℃）夏季空调日平均温度（℃）39°06′117°10′33.42926.9-11100.481.3空调室内设计参数表2-2室内设计参数房间名称温度（℃）相对湿度（%）新风量m3/h.人风速m/s噪声级别dB夏季冬季夏季冬季办公室26186045300.25601.4建筑热工数据外墙传热系数KmWK2/57.1；屋面传热系数KmWK2/72.1；外窗为双层钢窗，传热系数KmWK2/6.3；室内人员估算：MDV设计大赛暖通设计说明书2办公室面积小按5㎡/人；楼梯间，空调机房等与空调房间相邻的，均按邻室不等温计算邻户传热。1.5新风量确定标准：根据设计规范可以查得大厅新风量为10m3/（hρ）,办公室为30m3/（hρ），茶水间10m3/（hρ），会议室为50m3/（hρ）。第二章空调系统负荷的计算2.1负荷的概念冷负荷主要包括以下五部分：1.外墙及屋面瞬变传热引起的冷负荷；2.玻璃窗瞬变传热引起的冷负荷；3.透过玻璃窗得日射得热引起得冷负荷；4.人体散热引起得冷负荷；5.照明散热引起得冷负荷；湿负荷主要包括以下二部分：1.人体散湿；2.工艺设备散湿；根据本建筑的特点，本设计只计算人体散湿。2.2空调冷、湿负荷计算本设计的冷、湿负荷计算采用冷负荷系数法，综合考虑热量通过建筑围护结构时产生的负荷延迟和衰减现象，计算数据汇总见下表2-1至表2-2。表2-1房间冷负荷汇总表房间总冷负荷房间名称冷负荷W最大时刻1012012424.1116:00102-104202-205，2072237.91116:001052062561.27116:001062082403.33116:00107-112209-2202831.09916:001202152461.10516:003084015016012114.21316:00302-306402-406502-506602-6121964.18416:003144075076072287.54416:00MDV设计大赛暖通设计说明书33154085086082113.97616:00309-311409-411509-511609-6171946.64116:003184125126123389.46116:00313-315413-415513-515613-6212831.09916:003234165166162226.86216:007077022831.09916:0070314033.2816:00大厅5741.52416:00走廊1947.73616:00表2-2各层冷负荷汇总表Q房间冷负荷w出现最大负荷时刻一层总负荷39291.6716:00二层总负荷39973.7116:00三层总负荷38233.9316:00四...
