暖通空调课程设计空调系统设计VIP免费

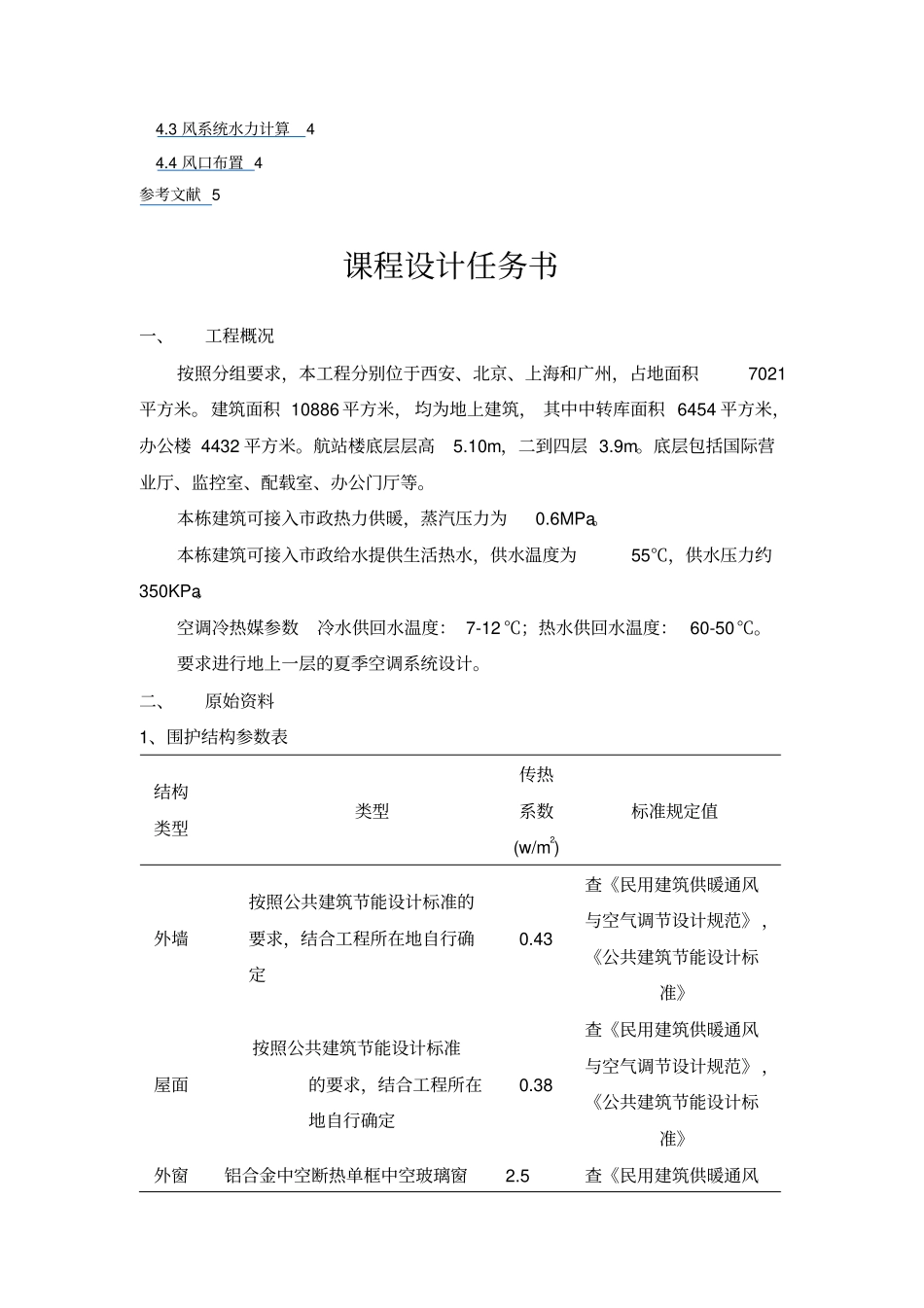

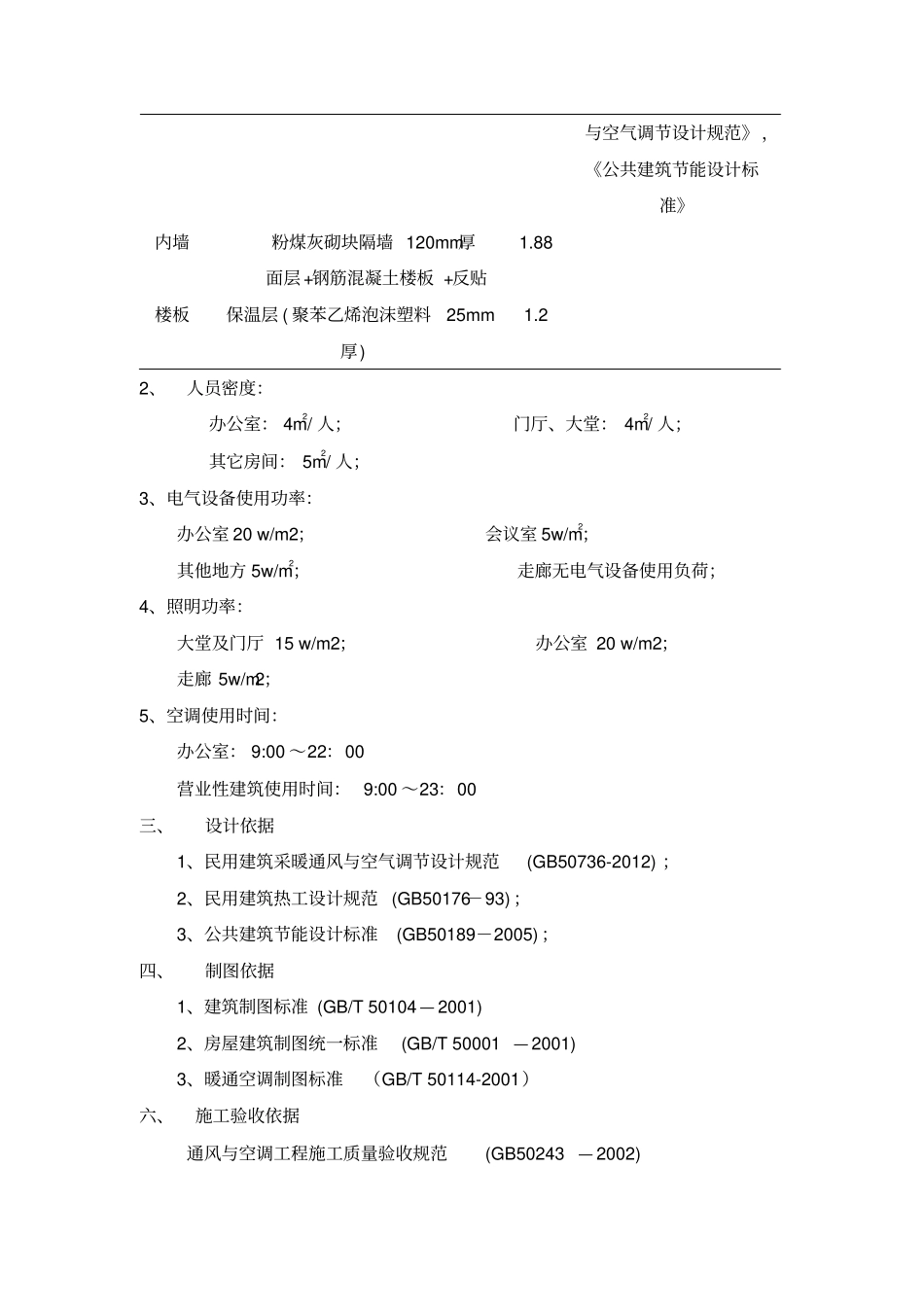

南京工业大学土木学院2013-2014学年第一学期暖通空调课程设计设计题目航站楼底层空调系统设计班级节能１１０１学生姓名曹洪学号1809110109日期2013年12月指导教师张广丽2013年12月目录课程设计任务书2第一章绪论错误!未定义书签。1.1设计目的错误!未定义书签。1.2设计要求错误!未定义书签。第二章空调冷负荷的计算42.1主要设计参数42.2冷负荷与湿负荷的计算错误!未定义书签。2.3一层左边国际营业厅冷、湿负荷计算错误!未定义书签。2.4第三章空调设备选择计算错误!未定义书签。3.1风机盘管的选择计算错误!未定义书签。3.2新风机组的选择计算错误!未定义书签。第四章空气分布24.1布置气流组织分布24.2散流器布置的原则24.3风系统水力计算44.4风口布置4参考文献5课程设计任务书一、工程概况按照分组要求，本工程分别位于西安、北京、上海和广州，占地面积7021平方米。建筑面积10886平方米，均为地上建筑，其中中转库面积6454平方米，办公楼4432平方米。航站楼底层层高5.10m，二到四层3.9m。底层包括国际营业厅、监控室、配载室、办公门厅等。本栋建筑可接入市政热力供暖，蒸汽压力为0.6MPa。本栋建筑可接入市政给水提供生活热水，供水温度为55℃，供水压力约350KPa。空调冷热媒参数冷水供回水温度：7-12℃；热水供回水温度：60-50℃。要求进行地上一层的夏季空调系统设计。二、原始资料1、围护结构参数表结构类型类型传热系数(w/m2)标准规定值外墙按照公共建筑节能设计标准的要求，结合工程所在地自行确定0.43查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》屋面按照公共建筑节能设计标准的要求，结合工程所在地自行确定0.38查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》外窗铝合金中空断热单框中空玻璃窗2.5查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》内墙粉煤灰砌块隔墙120mm厚1.88楼板面层+钢筋混凝土楼板+反贴保温层(聚苯乙烯泡沫塑料25mm厚)1.22、人员密度：办公室：4m2/人；门厅、大堂：4m2/人；其它房间：5m2/人；3、电气设备使用功率：办公室20w/m2；会议室5w/m2；其他地方5w/m2；走廊无电气设备使用负荷；4、照明功率：大堂及门厅15w/m2；办公室20w/m2；走廊5w/m2；5、空调使用时间：办公室：9:00～22：00营业性建筑使用时间：9:00～23：00三、设计依据1、民用建筑采暖通风与空气调节设计规范(GB50736-2012)；2、民用建筑热工设计规范(GB50176－93)；3、公共建筑节能设计标准(GB50189－2005)；四、制图依据1、建筑制图标准(GB/T50104—2001)2、房屋建筑制图统一标准(GB/T50001—2001)3、暖通空调制图标准（GB/T50114-2001）六、施工验收依据通风与空调工程施工质量验收规范(GB50243—2002)七、参考资料1、全国民用建筑工程设计技术措施（暖通空调.动力）建设部工程质量安全监督与行业发展司、中国建筑标准设计研究所2、赵荣义.空气调节（第四版）.中国建筑工业出版社3、电子工业部第十设计研究院.空气调节设计手册（第二版）.中国建筑工业出版社4、陆耀庆.实用供热空调设计手册（第二版）.中国建筑工业出版社第一章空调负荷的计算1.1主要设计参数1.1.1围护结构的选取结构类型材料名称厚度（mm）导热系数（w/(m*k)）传热系数（w/(m2*k)）外墙7涂料面层0.43EPS外保温800.042混凝土小型空心砌块1900.76水泥砂浆200.93屋顶8细石混凝土301.510.38挤塑聚苯板450.042水泥焦渣300.023钢筋混凝土1001.74结构类型传热系数（w/(m2*k)）玻璃窗传热系数修正值CsCi外窗金属窗框，80％玻璃，双2.51.20.86层3mm厚普通玻璃内遮阳活动百叶帘（中间色）0.61.1.2室外气象参数基本信息城市西安经度108.56纬度34.18夏季参数空调室外干球计算温度35.0空调室外湿球计算温度25.8室外通风计算温度30.6最热平均月相对湿度（%）58风速（m/s）1.9大气压力（Pa）959801.1.3室内设计参数房间名称温度℃相对湿度％风速（m/s）噪声新风量(m3/(h*人))国际营业厅25600.230办公门厅25600.230其他房间25600.15301.2负荷计算1.2.1空调房间负荷计算依据1.外墙瞬变传热引起的冷负荷（2-1）（2-2）式中：Qc(t)—外墙瞬变传热引起的逐时冷负荷，W...
