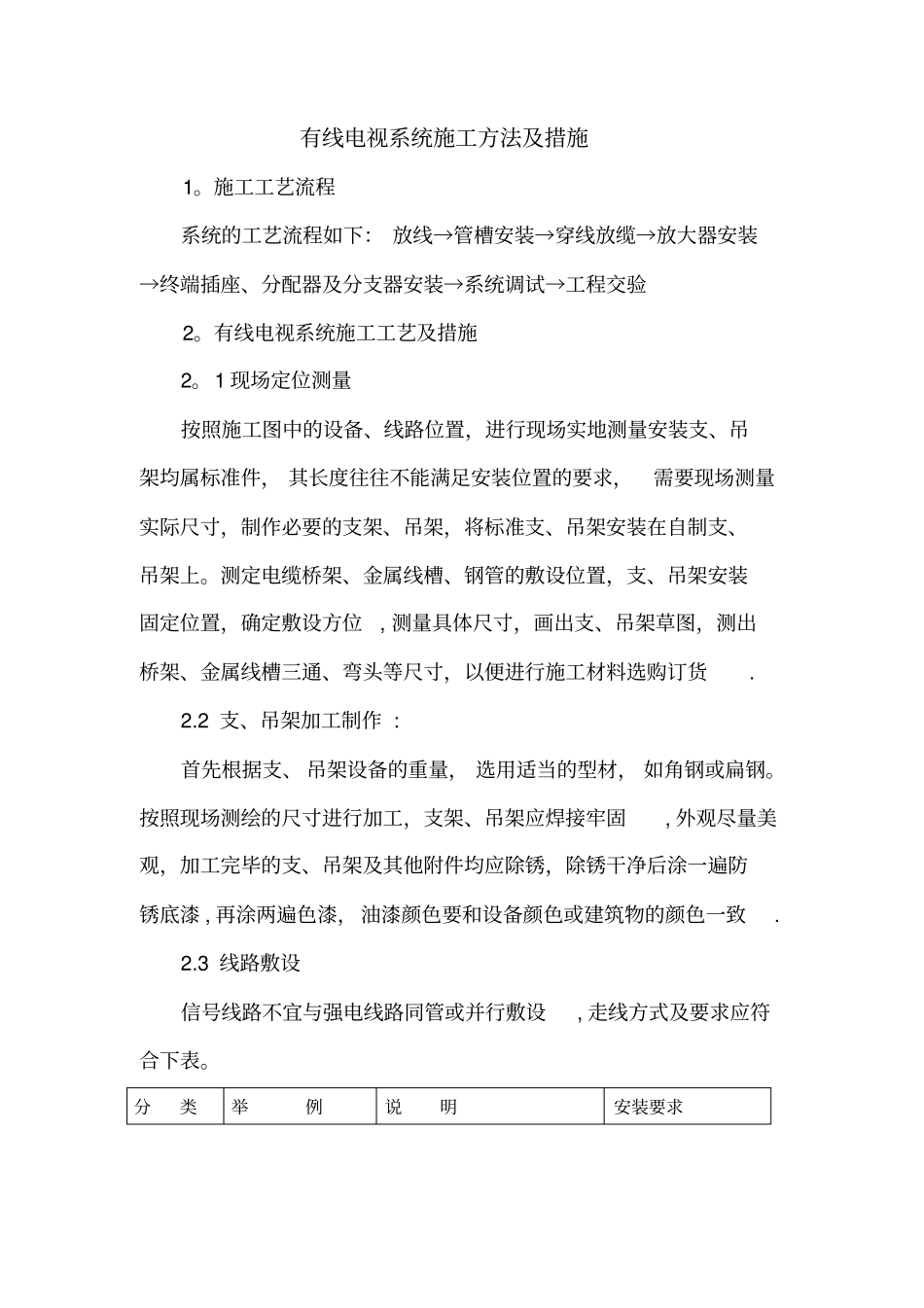

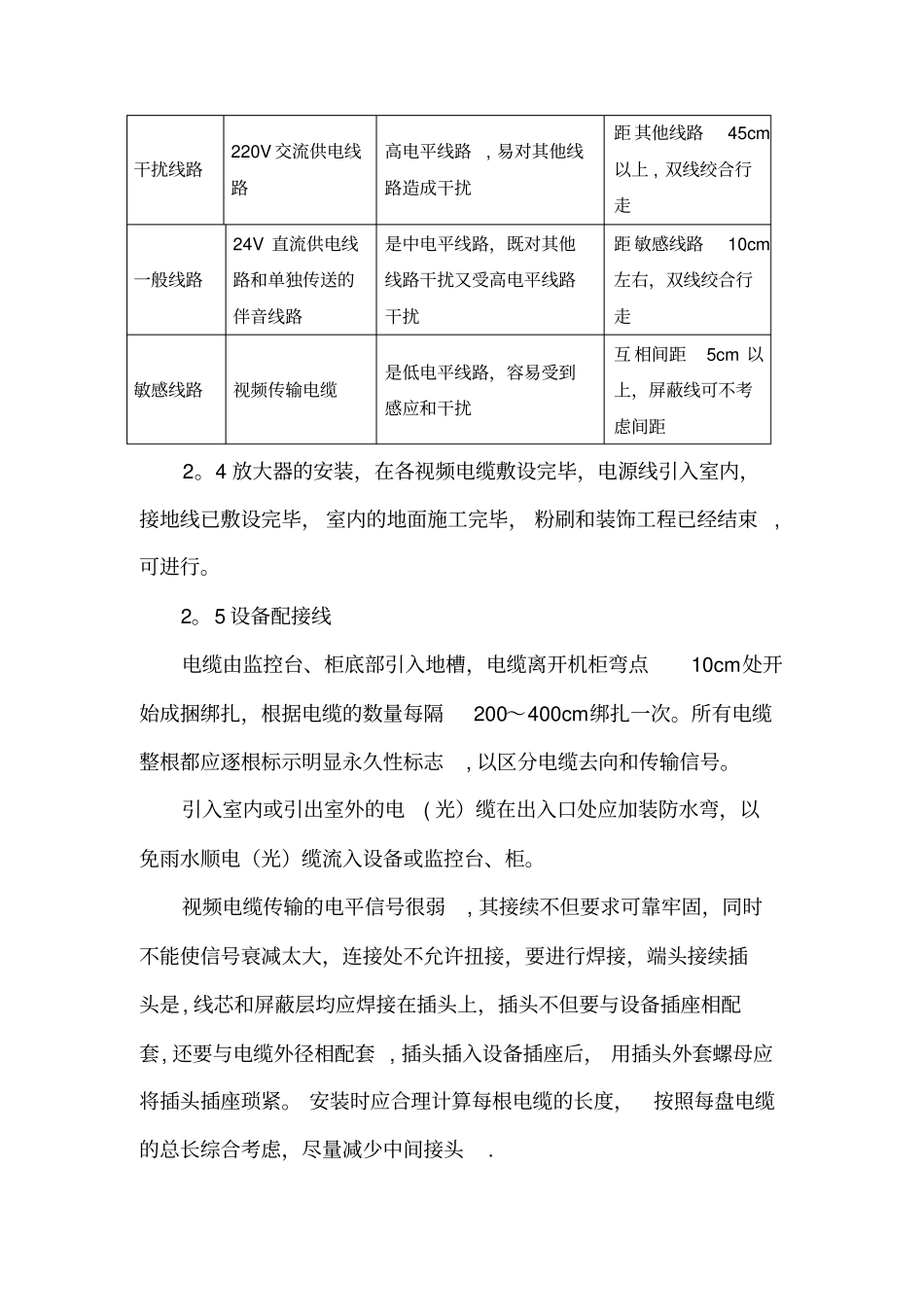

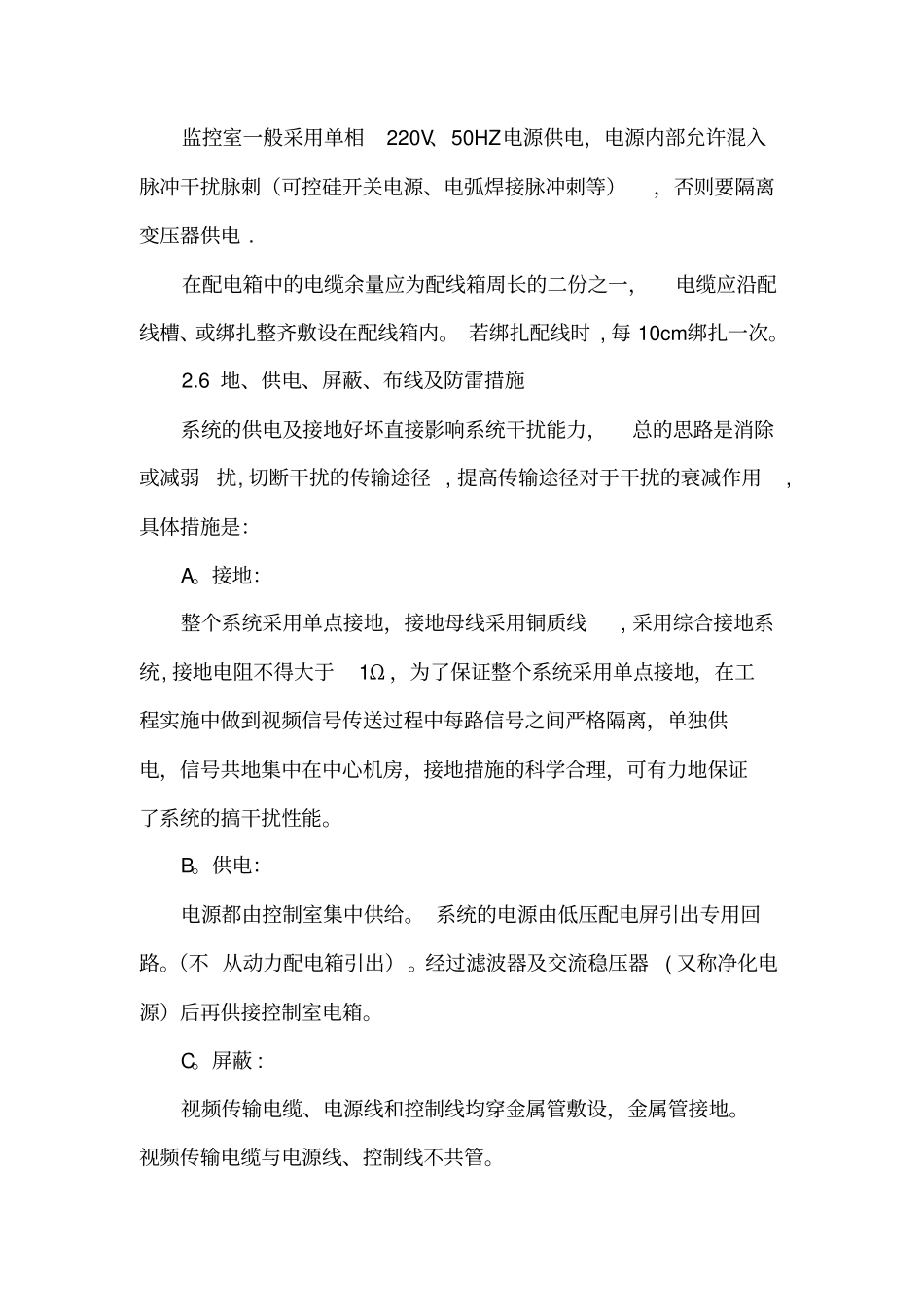

有线电视系统施工方法及措施1。施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2。有线电视系统施工工艺及措施2。1现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位,测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货.2.2支、吊架加工制作:首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固,外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆,再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致.2.3线路敷设信号线路不宜与强电线路同管或并行敷设,走线方式及要求应符合下表。分类举例说明安装要求2。4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束,可进行。2。5设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。所有电缆整根都应逐根标示明显永久性标志,以区分电缆去向和传输信号。引入室内或引出室外的电(光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。视频电缆传输的电平信号很弱,其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是,线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套,还要与电缆外径相配套,插头插入设备插座后，用插头外套螺母应将插头插座琐紧。安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头.干扰线路220V交流供电线路高电平线路,易对其他线路造成干扰距其他线路45cm以上,双线绞合行走一般线路24V直流供电线路和单独传送的伴音线路是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右，双线绞合行走敏感线路视频传输电缆是低电平线路，容易受到感应和干扰互相间距5cm以上，屏蔽线可不考虑间距监控室一般采用单相220V、50HZ电源供电，电源内部允许混入脉冲干扰脉刺（可控硅开关电源、电弧焊接脉冲刺等），否则要隔离变压器供电.在配电箱中的电缆余量应为配线箱周长的二份之一，电缆应沿配线槽、或绑扎整齐敷设在配线箱内。若绑扎配线时,每10cm绑扎一次。2.6地、供电、屏蔽、布线及防雷措施系统的供电及接地好坏直接影响系统干扰能力，总的思路是消除或减弱扰,切断干扰的传输途径,提高传输途径对于干扰的衰减作用,具体措施是：A。接地：整个系统采用单点接地，接地母线采用铜质线,采用综合接地系统,接地电阻不得大于1Ω，为了保证整个系统采用单点接地，在工程实施中做到视频信号传送过程中每路信号之间严格隔离，单独供电，信号共地集中在中心机房，接地措施的科学合理，可有力地保证了系统的搞干扰性能。B。供电：电源都由控制室集中供给。系统的电源由低压配电屏引出专用回路。（不从动力配电箱引出）。经过滤波器及交流稳压器(又称净化电源）后再供接控制室电箱。C。屏蔽:视频传输电缆、电源线和控制线均穿金属管敷设，金属管接地。视频传输电缆与电源线、控制线不共管。D.布线：传输电缆、电源线各控制线不与电力线共管。传输电缆、控制丝尽可能采用整根完整电缆。不允许电缆作普通人工连接加长。对确实对接的，采取专门的连接措施作好连接处理。E。防雷措施:外壳及地线的处理均作防雷方面的处理措施。可抵御一般性的雷击.3．调试前的准备1有线电视系统的调试，应在建筑内部装修和系统施工结束后进行。2有线电视的施工应按设计图纸进行，不得随意更改,设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。3调试前应按设计要求查验设备的规格、型号、数量、备件等.4要求检查系统线路,对于错线...
