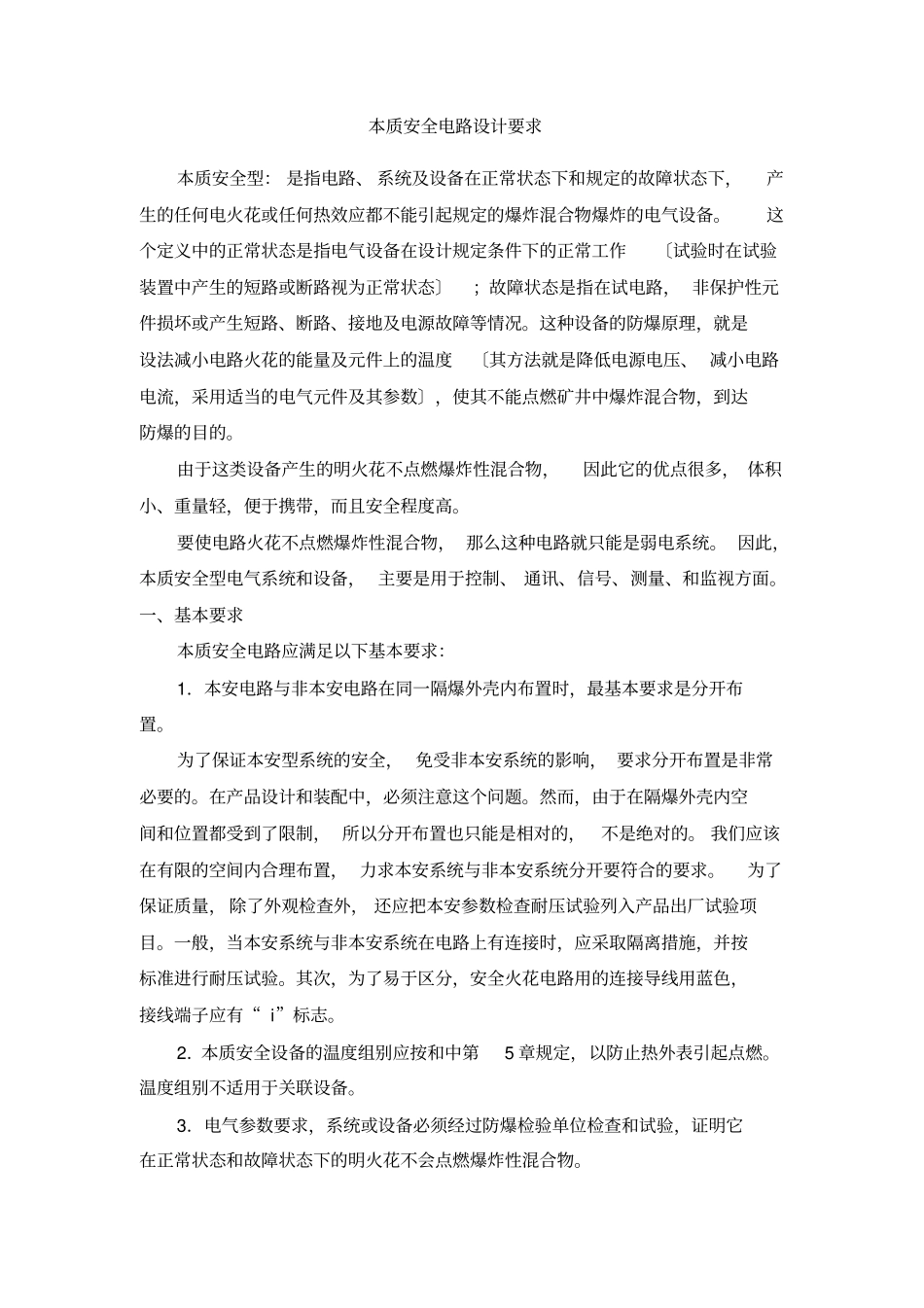

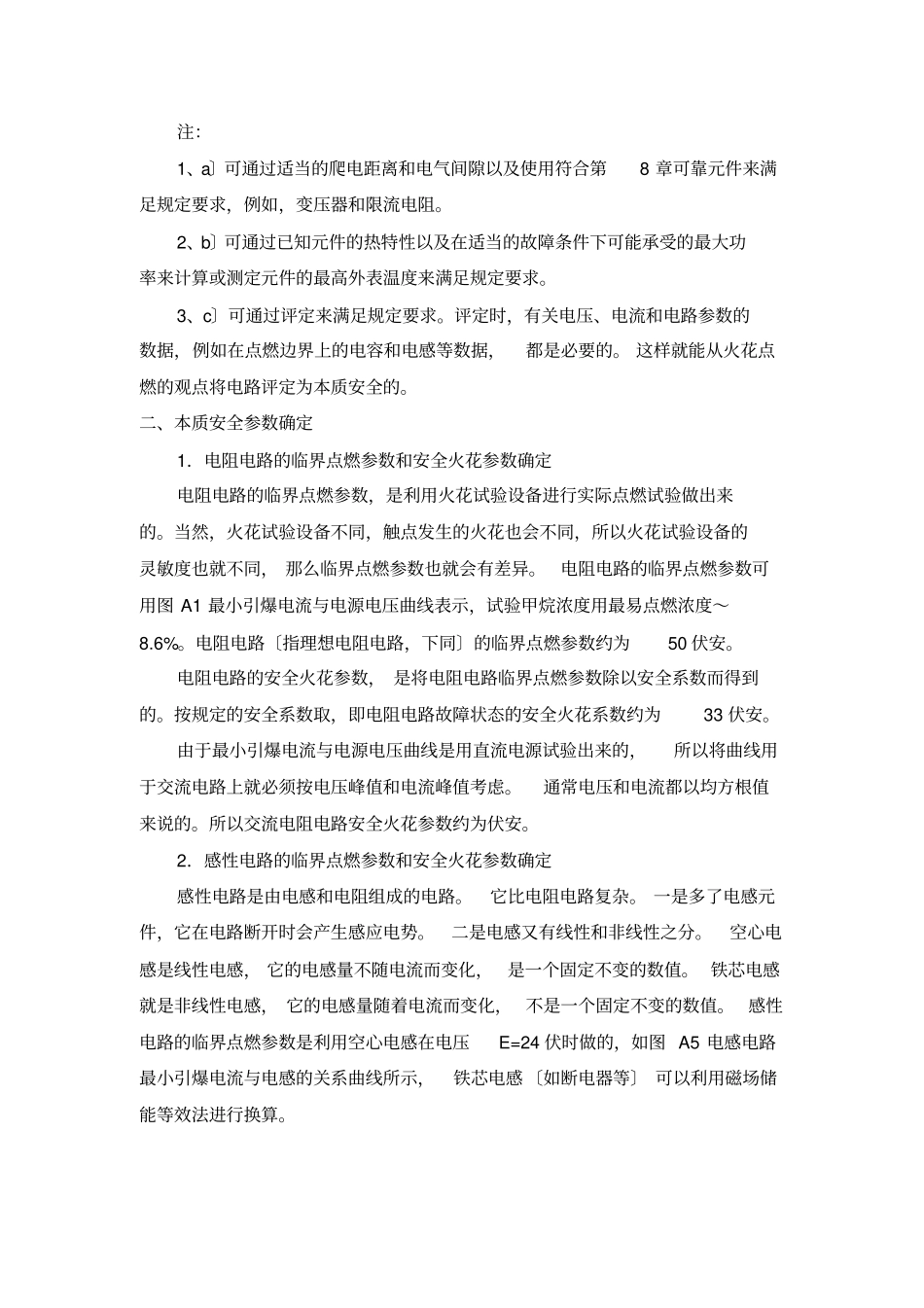

本质安全电路设计要求本质安全型：是指电路、系统及设备在正常状态下和规定的故障状态下，产生的任何电火花或任何热效应都不能引起规定的爆炸混合物爆炸的电气设备。这个定义中的正常状态是指电气设备在设计规定条件下的正常工作〔试验时在试验装置中产生的短路或断路视为正常状态〕；故障状态是指在试电路，非保护性元件损坏或产生短路、断路、接地及电源故障等情况。这种设备的防爆原理，就是设法减小电路火花的能量及元件上的温度〔其方法就是降低电源电压、减小电路电流，采用适当的电气元件及其参数〕，使其不能点燃矿井中爆炸混合物，到达防爆的目的。由于这类设备产生的明火花不点燃爆炸性混合物，因此它的优点很多，体积小、重量轻，便于携带，而且安全程度高。要使电路火花不点燃爆炸性混合物，那么这种电路就只能是弱电系统。因此，本质安全型电气系统和设备，主要是用于控制、通讯、信号、测量、和监视方面。一、基本要求本质安全电路应满足以下基本要求：1．本安电路与非本安电路在同一隔爆外壳内布置时，最基本要求是分开布置。为了保证本安型系统的安全，免受非本安系统的影响，要求分开布置是非常必要的。在产品设计和装配中，必须注意这个问题。然而，由于在隔爆外壳内空间和位置都受到了限制，所以分开布置也只能是相对的，不是绝对的。我们应该在有限的空间内合理布置，力求本安系统与非本安系统分开要符合的要求。为了保证质量，除了外观检查外，还应把本安参数检查耐压试验列入产品出厂试验项目。一般，当本安系统与非本安系统在电路上有连接时，应采取隔离措施，并按标准进行耐压试验。其次，为了易于区分，安全火花电路用的连接导线用蓝色，接线端子应有“i”标志。2．本质安全设备的温度组别应按和中第5章规定，以防止热外表引起点燃。温度组别不适用于关联设备。3．电气参数要求，系统或设备必须经过防爆检验单位检查和试验，证明它在正常状态和故障状态下的明火花不会点燃爆炸性混合物。注：1、a〕可通过适当的爬电距离和电气间隙以及使用符合第8章可靠元件来满足规定要求，例如，变压器和限流电阻。2、b〕可通过已知元件的热特性以及在适当的故障条件下可能承受的最大功率来计算或测定元件的最高外表温度来满足规定要求。3、c〕可通过评定来满足规定要求。评定时，有关电压、电流和电路参数的数据，例如在点燃边界上的电容和电感等数据，都是必要的。这样就能从火花点燃的观点将电路评定为本质安全的。二、本质安全参数确定1．电阻电路的临界点燃参数和安全火花参数确定电阻电路的临界点燃参数，是利用火花试验设备进行实际点燃试验做出来的。当然，火花试验设备不同，触点发生的火花也会不同，所以火花试验设备的灵敏度也就不同，那么临界点燃参数也就会有差异。电阻电路的临界点燃参数可用图A1最小引爆电流与电源电压曲线表示，试验甲烷浓度用最易点燃浓度～8.6%。电阻电路〔指理想电阻电路，下同〕的临界点燃参数约为50伏安。电阻电路的安全火花参数，是将电阻电路临界点燃参数除以安全系数而得到的。按规定的安全系数取，即电阻电路故障状态的安全火花系数约为33伏安。由于最小引爆电流与电源电压曲线是用直流电源试验出来的，所以将曲线用于交流电路上就必须按电压峰值和电流峰值考虑。通常电压和电流都以均方根值来说的。所以交流电阻电路安全火花参数约为伏安。2．感性电路的临界点燃参数和安全火花参数确定感性电路是由电感和电阻组成的电路。它比电阻电路复杂。一是多了电感元件，它在电路断开时会产生感应电势。二是电感又有线性和非线性之分。空心电感是线性电感，它的电感量不随电流而变化，是一个固定不变的数值。铁芯电感就是非线性电感，它的电感量随着电流而变化，不是一个固定不变的数值。感性电路的临界点燃参数是利用空心电感在电压E=24伏时做的，如图A5电感电路最小引爆电流与电感的关系曲线所示，铁芯电感〔如断电器等〕可以利用磁场储能等效法进行换算。感性电路的安全火花系数，也是将临界点燃电流除以安全系数而得到的。安全系数取法与电阻电路相同。3．容性电路的临界点燃参数和安全火花参数确定容性电路是电容和电阻组成的电...
