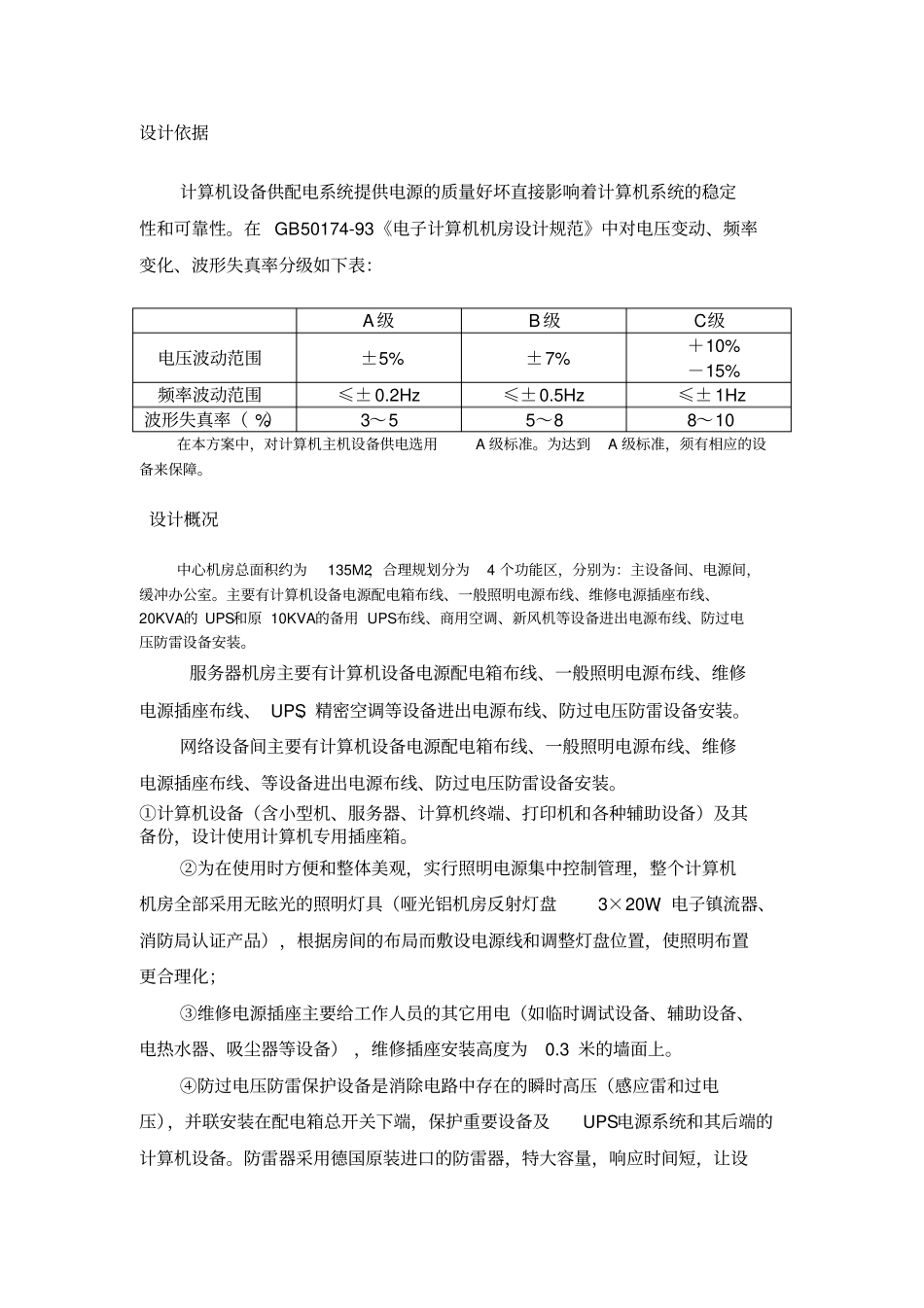

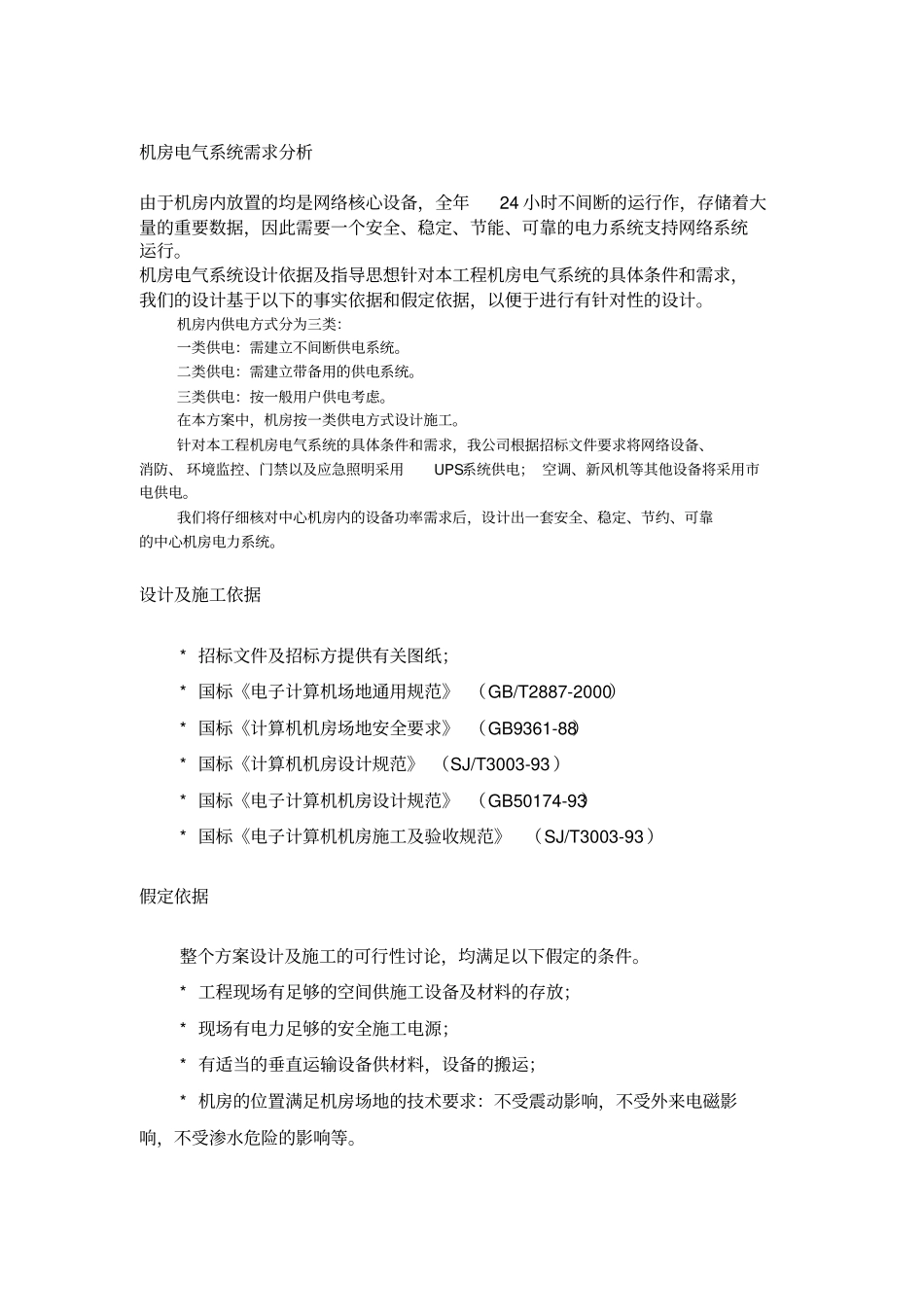

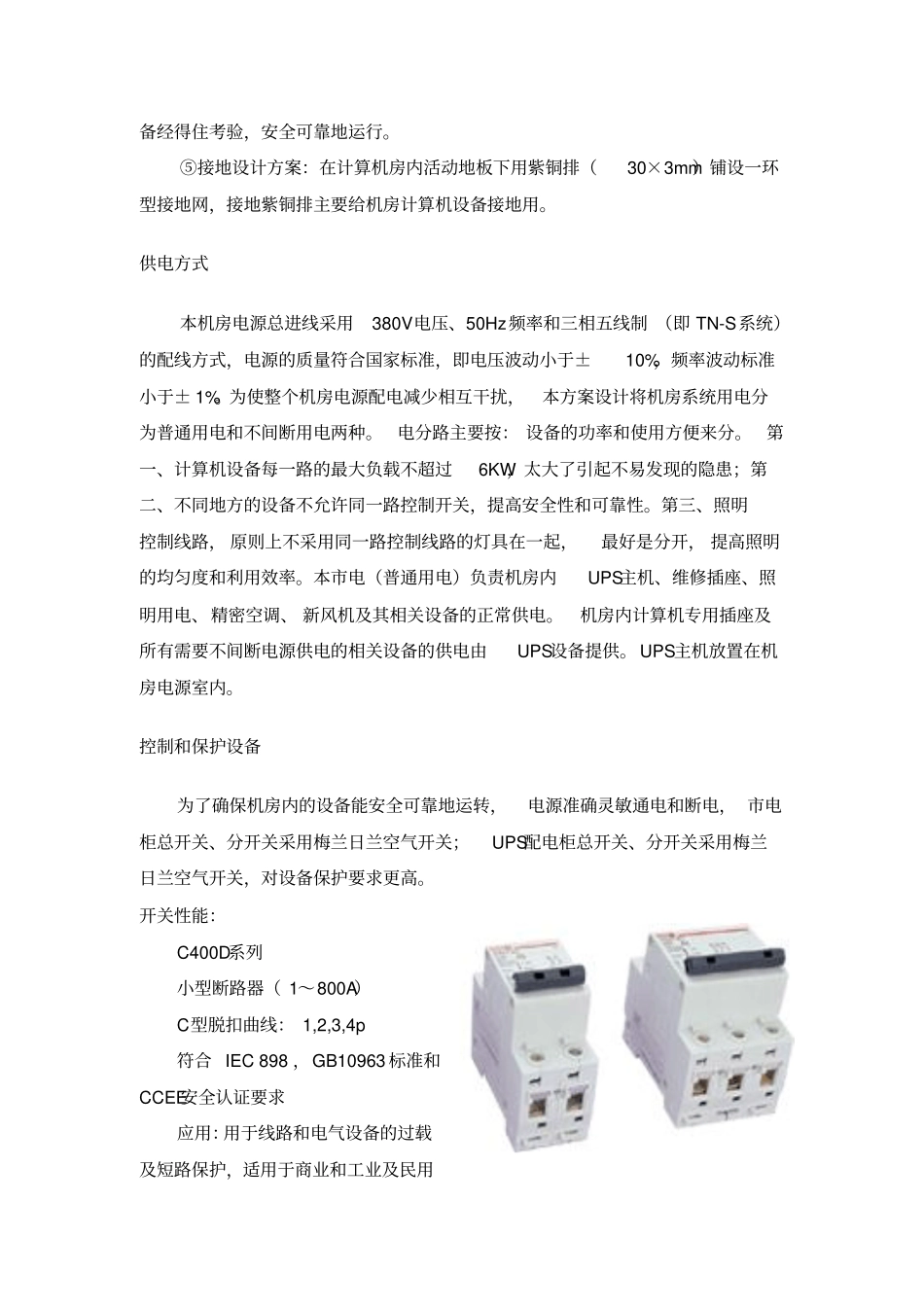

机房电气系统需求分析由于机房内放置的均是网络核心设备，全年24小时不间断的运行作，存储着大量的重要数据，因此需要一个安全、稳定、节能、可靠的电力系统支持网络系统运行。机房电气系统设计依据及指导思想针对本工程机房电气系统的具体条件和需求，我们的设计基于以下的事实依据和假定依据，以便于进行有针对性的设计。机房内供电方式分为三类：一类供电：需建立不间断供电系统。二类供电：需建立带备用的供电系统。三类供电：按一般用户供电考虑。在本方案中，机房按一类供电方式设计施工。针对本工程机房电气系统的具体条件和需求，我公司根据招标文件要求将网络设备、消防、环境监控、门禁以及应急照明采用UPS系统供电；空调、新风机等其他设备将采用市电供电。我们将仔细核对中心机房内的设备功率需求后，设计出一套安全、稳定、节约、可靠的中心机房电力系统。设计及施工依据*招标文件及招标方提供有关图纸；*国标《电子计算机场地通用规范》（GB/T2887-2000）*国标《计算机机房场地安全要求》（GB9361-88）*国标《计算机机房设计规范》（SJ/T3003-93）*国标《电子计算机机房设计规范》（GB50174-93）*国标《电子计算机机房施工及验收规范》（SJ/T3003-93）假定依据整个方案设计及施工的可行性讨论，均满足以下假定的条件。*工程现场有足够的空间供施工设备及材料的存放；*现场有电力足够的安全施工电源；*有适当的垂直运输设备供材料，设备的搬运；*机房的位置满足机房场地的技术要求：不受震动影响，不受外来电磁影响，不受渗水危险的影响等。设计依据计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：A级B级C级电压波动范围±5%±7%＋10%－15%频率波动范围≤±0.2Hz≤±0.5Hz≤±1Hz波形失真率（%）3～55～88～10在本方案中，对计算机主机设备供电选用A级标准。为达到A级标准，须有相应的设备来保障。设计概况中心机房总面积约为135M2，合理规划分为4个功能区，分别为：主设备间、电源间，缓冲办公室。主要有计算机设备电源配电箱布线、一般照明电源布线、维修电源插座布线、20KVA的UPS和原10KVA的备用UPS布线、商用空调、新风机等设备进出电源布线、防过电压防雷设备安装。服务器机房主要有计算机设备电源配电箱布线、一般照明电源布线、维修电源插座布线、UPS、精密空调等设备进出电源布线、防过电压防雷设备安装。网络设备间主要有计算机设备电源配电箱布线、一般照明电源布线、维修电源插座布线、等设备进出电源布线、防过电压防雷设备安装。①计算机设备（含小型机、服务器、计算机终端、打印机和各种辅助设备）及其备份，设计使用计算机专用插座箱。②为在使用时方便和整体美观，实行照明电源集中控制管理，整个计算机机房全部采用无眩光的照明灯具（哑光铝机房反射灯盘3×20W、电子镇流器、消防局认证产品），根据房间的布局而敷设电源线和调整灯盘位置，使照明布置更合理化；③维修电源插座主要给工作人员的其它用电（如临时调试设备、辅助设备、电热水器、吸尘器等设备），维修插座安装高度为0.3米的墙面上。④防过电压防雷保护设备是消除电路中存在的瞬时高压（感应雷和过电压），并联安装在配电箱总开关下端，保护重要设备及UPS电源系统和其后端的计算机设备。防雷器采用德国原装进口的防雷器，特大容量，响应时间短，让设备经得住考验，安全可靠地运行。⑤接地设计方案：在计算机房内活动地板下用紫铜排（30×3mm）铺设一环型接地网，接地紫铜排主要给机房计算机设备接地用。供电方式本机房电源总进线采用380V电压、50Hz频率和三相五线制（即TN-S系统）的配线方式，电源的质量符合国家标准，即电压波动小于±10%，频率波动标准小于±1%。为使整个机房电源配电减少相互干扰，本方案设计将机房系统用电分为普通用电和不间断用电两种。电分路主要按：设备的功率和使用方便来分。第一、计算机设备每一路的最大负载不超过6KW，太大了引起不易发现的隐患；第二、不同地方的设备不允许同一路控制开关，提高安全性和可靠性。第三、照明控制线...
