机械化升级改造综述VIP免费

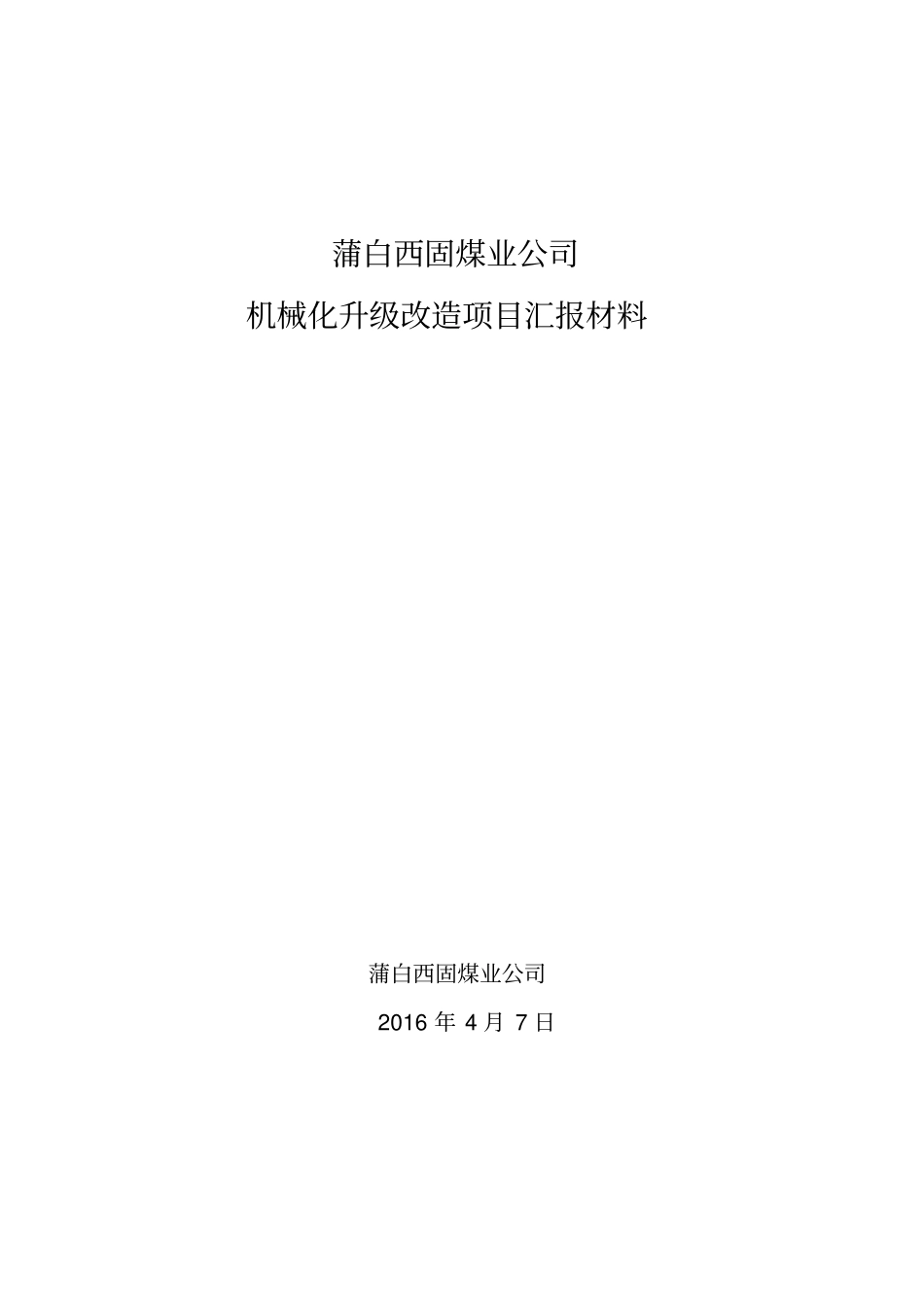

蒲白西固煤业公司机械化升级改造项目汇报材料蒲白西固煤业公司2016年4月7日蒲白西固煤业公司自2011年逐步实现机械化升级改造以来，截至目前，公司机械化采煤水平已达到90%，现将本公司机械化升级改造项目做以下汇报：一、供电系统改造：1、地面：公司地面变电所（6KV）双回路电源来自白水矿官路变电所，距离7.5KM。其中：官路变至马村风井距离2.7KM，采用LJ-185㎜2架空裸铝线；马村风井至西固煤业地面变电所距离4.8KM，采用LJ-120㎜2架空裸铝线，为双回路供电。2011年12月，公司预先对供电进行技术扩能改造，由天水长城开关厂出资扩能设备和技术力量，公司机电专业配合共同完成，更换I回路和II回路两台GG1A-6高压总进线柜和两台馈电开关柜，拆除更换两台TBBZ8-6高压电容器补偿柜，更换TBM-60×6高压母线，更换各高压开关柜PDS-761A综合保护9台，更换了所有高压开关柜的操作控制装置和互感器，将油断路器更换成真空断路器，并改善了高压进线方式。并将低压开关柜和低压系统进行大刀阔斧的改造，经过一系列的改造后，全矿供电能力增强。井下、主扇、22采区为双回路专线，经过实践使用，该供电系统满足生产能力需求。2、井下：按照井下主要负荷的分布，井下井底车场附近设有中央电所，并与水平中央水泵房联建。中央变电所二回路6kV电源由地面变电所6kV不同母线段馈出，使用MYJV22-6/6kV3×120mm2型号电缆由地面变电所与中央变BGP9L-6AK/100高压开关柜连接，高压电缆长300m，中央变电所共有6台高压柜子，4台联络柜、两台高压馈电柜，两台KBSG-200/6型变压器，3台KBZ9-400低压馈电开关，主要负荷有3台中央泵房50KW水泵、130KVA硅整流柜和200m大巷照明。（1）14配电硐室：由中央变电所MYJV223×50mm2型号电缆引入14配电硐室KBZ-630/1140(660)移动变，高压电缆全长1020m。主要负荷有21一部皮带（2×160KW）、1.2m液压绞车、1#架空乘人装置（30KW）、800m平巷皮带（2×40KW）、甲带给料机（2×5.5KW）和21皮带巷照明。（2）21采区变电所：21采区变电所两回路6kV电源由中央变电所不同高压开关柜馈出，由中央变电所MYJV223×95mm2型号电缆引入21采区变，接入BGP9L-6AK/200高压开关柜，共2台高压馈电开关柜、3台高压联络柜、1台KBSGZY-630/6/0.693变电站，4台KBZ9-400低压馈电开关，主要负荷有3台11.4KW小绞车、2台30KW水泵、3台7.5KW水泵和21采区照明系统。（3）22猴车坡头临时变：2011年12月建成22采区变电所，两回路电源由21采区变电所高压开关柜用MYJV223×95mm2型号电缆引入22猴车坡头BGP9L-6AK/200高压开关柜，主要设备有2台KBSGY315移动变、1台KBSG315变压器、3台KBZ9-400馈电开关。主要负荷有18.5KW架空乘人装置、900m长22一部皮带（2×160KW）、1台MLGF15/8-90G型空压机（90KW）、18KW电瓶车充电装置、1台7.5KW水泵、照明装置和其他辅助设备。（3）22采区变电所：I回路电源由地面变电所用MYJV22-6/6kV3×120mm2型号的电缆沿主斜井井筒直接引至22采区变，高压电缆全长3000m；II回路电源由21采区变专用高压开关柜用MYJV22-6/6kV3×95mm2型号的电缆沿行人巷道引至22采区变电所，高压电缆全长1800m。22采区变主要设备有11台BGP9L-6AK/200高压开关柜、2台KBSG315变压器、4台KBZ9-400馈电开关、1台ZBZ-10型照明综保。整个采区共有KBSGZY-1000变压器2台、KBSGZY-630变压器2台、KBSG-315变压器1台、KBSG-500变压器1台。较大负荷设备有EBZ312综掘机3台、综采泵站（2×200KW）、采煤机（700KW）、破碎机（110KW）、喷雾泵（2×30KW）、转载机（160KW）、综采面刮板输送机（2×200KW）、综采皮带（2×110KW）、SQ-8型无极绳绞车2台（90KW+132KW）、回柱绞车（22KW×6）、小绞车（11.4KW×5）、皮带输送机（55KW×10）、刮板输送机（55KW×8）、水泵（7.5KW×10）、局扇（15KW×10）、另外还有其他辅助设备。2011年以来，22采区是现在主要的生产区域，22采区为供用电的主力区域。3、主通风机配电：2011年以前，在公司西北方向建有西风井，安装有两台主通风机，为抽出式主扇，驱动电机55KW。2012年升级改造后，在公司地面东南方向建一南风井，安装2台主通风机，驱动电机为220KW。通风机房用电负荷...
