焊缝外观要求课件VIP免费

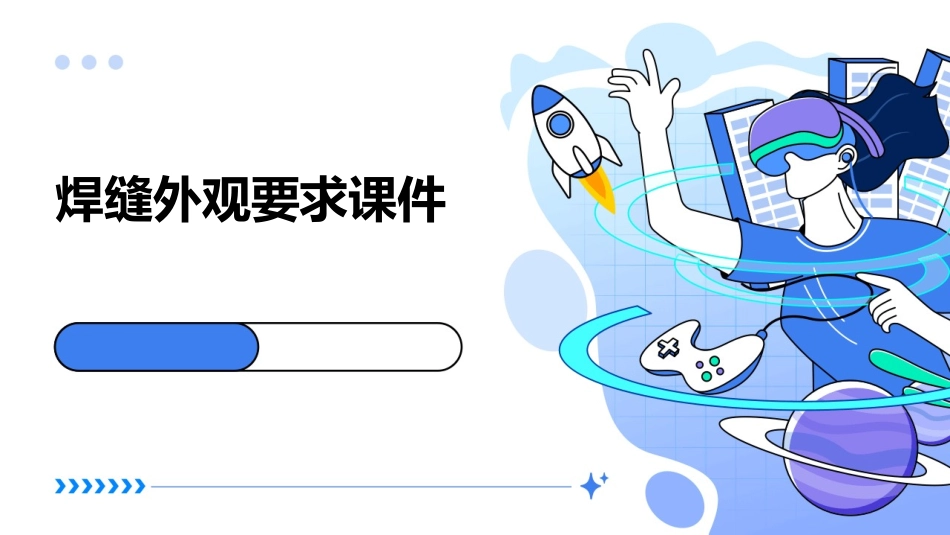

焊缝外观要求课件_第1页
1/29

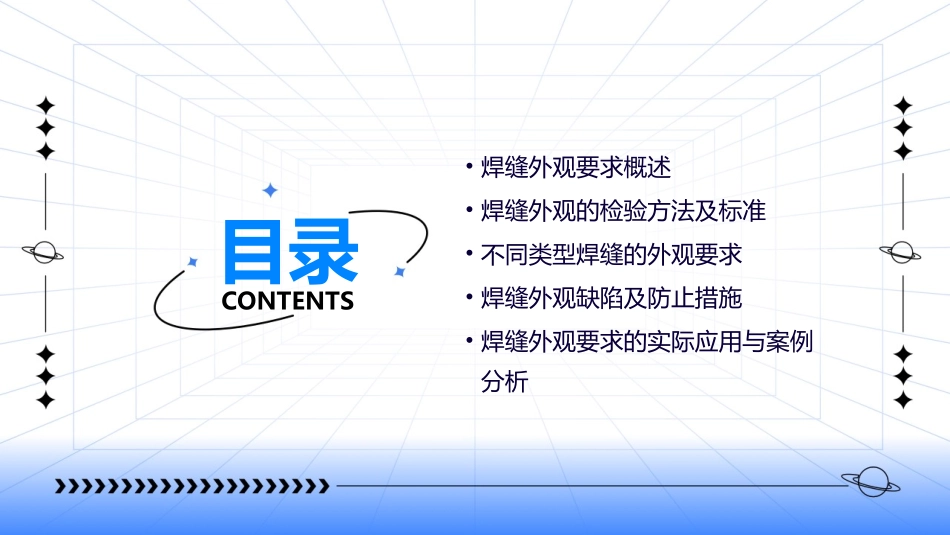

焊缝外观要求课件_第2页
2/29

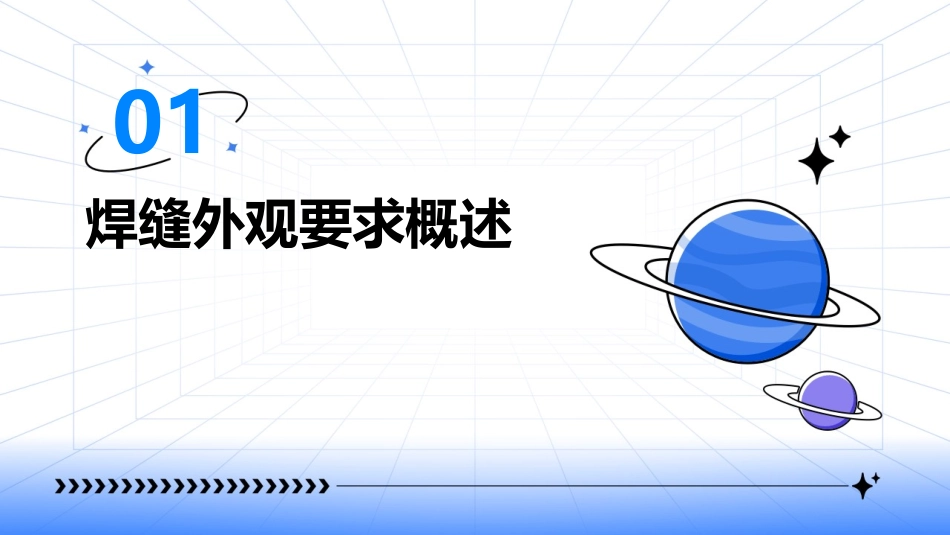

焊缝外观要求课件_第3页
3/29
焊缝外观要求课件•焊缝外观要求概述•焊缝外观的检验方法及标准•不同类型焊缝的外观要求•焊缝外观缺陷及防止措施•焊缝外观要求的实际应用与案例分析目录CONTENTS01焊缝外观要求概述0102焊缝外观的定义它是焊接质量的重要指标之一,能够直观地反映出焊接工艺的合理性和操作水平的高低。焊缝外观是指焊接完成后,焊缝表面呈现出的形态、颜色、光泽等外观特征。良好的焊缝外观往往代表着焊接过程中参数控制得当,缺陷少,从而确保焊接质量。保证焊接质量防止腐蚀美观度平滑、致密、无裂纹的焊缝外观能减少腐蚀介质的渗透,提高焊接结构的耐腐蚀性。良好的焊缝外观能提高产品的整体美观度,对于一些需要外露的焊接结构尤为重要。030201焊缝外观要求的重要性焊缝表面颜色应均匀,不得出现明显的色差。一般情况下,焊缝颜色与母材相近或略深为宜。颜色焊缝应具有一定的光泽度,过于暗淡或过于闪亮都可能意味着焊接参数不当或存在缺陷。光泽焊缝形状应规整,无明显变形、扭曲或波浪状。余高和焊脚尺寸应符合相关标准。焊缝形状焊缝表面不允许有裂纹、气孔、夹渣等严重缺陷,轻微缺陷如咬边、未熔合等也应控制在一定范围内。表面缺陷焊缝外观标准的简介02焊缝外观的检验方法及标准•总结词:焊缝余高指焊缝突出于母材表面的高度,其检验标准和方法如下。焊缝余高的检验标准及方法1.检验标准焊缝余高应符合设计规定,在一般情况下,余高不宜过高。余高过高可能导致应力集中,影响焊接接头的力学性能。焊缝余高的检验标准及方法2.检验方法使用焊缝余高测量仪进行测量,测量时应将测量仪垂直于焊缝表面。在没有测量仪的情况下,也可以使用卡尺等工具进行估测。焊缝余高的检验标准及方法•总结词:焊缝宽度指焊缝两侧边缘之间的距离,其检验标准和方法如下。焊缝宽度的检验标准及方法1.检验标准焊缝宽度应符合设计规定,宽度不宜过窄。宽度过窄可能导致焊缝强度不足。焊缝宽度的检验标准及方法2.检验方法使用卡尺或显微镜测量焊缝宽度。在测量时应选择焊缝的典型部位,避免选择过宽或过窄的位置。焊缝宽度的检验标准及方法•总结词:焊缝表面缺陷包括裂纹、气孔、夹杂等,其检验标准和方法如下。焊缝表面缺陷的检验标准及方法03缺陷的存在会降低焊缝的强度和严密性。011.检验标准02焊缝表面应平滑,不得有裂纹、气孔和夹杂等缺陷。焊缝表面缺陷的检验标准及方法2.检验方法目视检查:通过肉眼或放大镜观察焊缝表面是否存在缺陷。无损检测:如超声波检测、射线检测等,可更准确地发现焊缝内部和表面的缺陷。以上即为焊缝外观的检验方法及标准,希望对你有所帮助。01020304焊缝表面缺陷的检验标准及方法03不同类型焊缝的外观要求焊缝余高焊缝宽度表面缺陷颜色和光泽对接焊缝的外观要求焊缝的宽度应一致,不应有明显的变化。宽度的变化可能表示焊接过程中的不稳定,可能影响焊缝的质量。对接焊缝的表面不应有裂纹、气孔、夹渣等缺陷。这些缺陷可能影响焊缝的强度和密封性。焊缝的颜色应与母材相近,且应具有一定的光泽。颜色和光泽的不均匀可能表示焊接过程中的问题,如过热或焊接速度不均。对接焊缝的余高应均匀且平滑,不应有显著的凸起或凹陷。余高的高度应在规定的范围内,以确保焊缝的强度和美观。形状角焊缝的形状应清晰,不应有模糊或不规则的形状。形状的不规则可能表示焊接过程中的问题,如电流不稳定或电极位置不准确。焊脚尺寸角焊缝的焊脚尺寸应符合设计要求,焊脚的高度和宽度应均匀一致。表面质量角焊缝的表面不应有裂纹、未熔合等缺陷,否则可能影响焊缝的强度和稳定性。角焊缝的外观要求塞焊缝应填充饱满,无明显的未熔合或未填满的部分。填充不满可能导致焊缝的强度降低。填充饱满塞焊缝的表面应平滑,不应有显著的凸起或凹陷。表面的不平滑可能表示填充材料的不均匀或焊接工艺的问题。表面平滑塞焊缝的表面不应有裂纹或气孔等缺陷。这些缺陷可能导致焊缝的失效。裂纹和气孔塞焊缝的外观要求04焊缝外观缺陷及防止措施咬边是指沿着焊缝边缘出现的凹陷或凹槽。这种缺陷通常是由于焊接电流过大或焊接速度过快引起的。咬边焊瘤是指在焊缝表面形成的金属瘤。它通常是由于焊接电流过...
