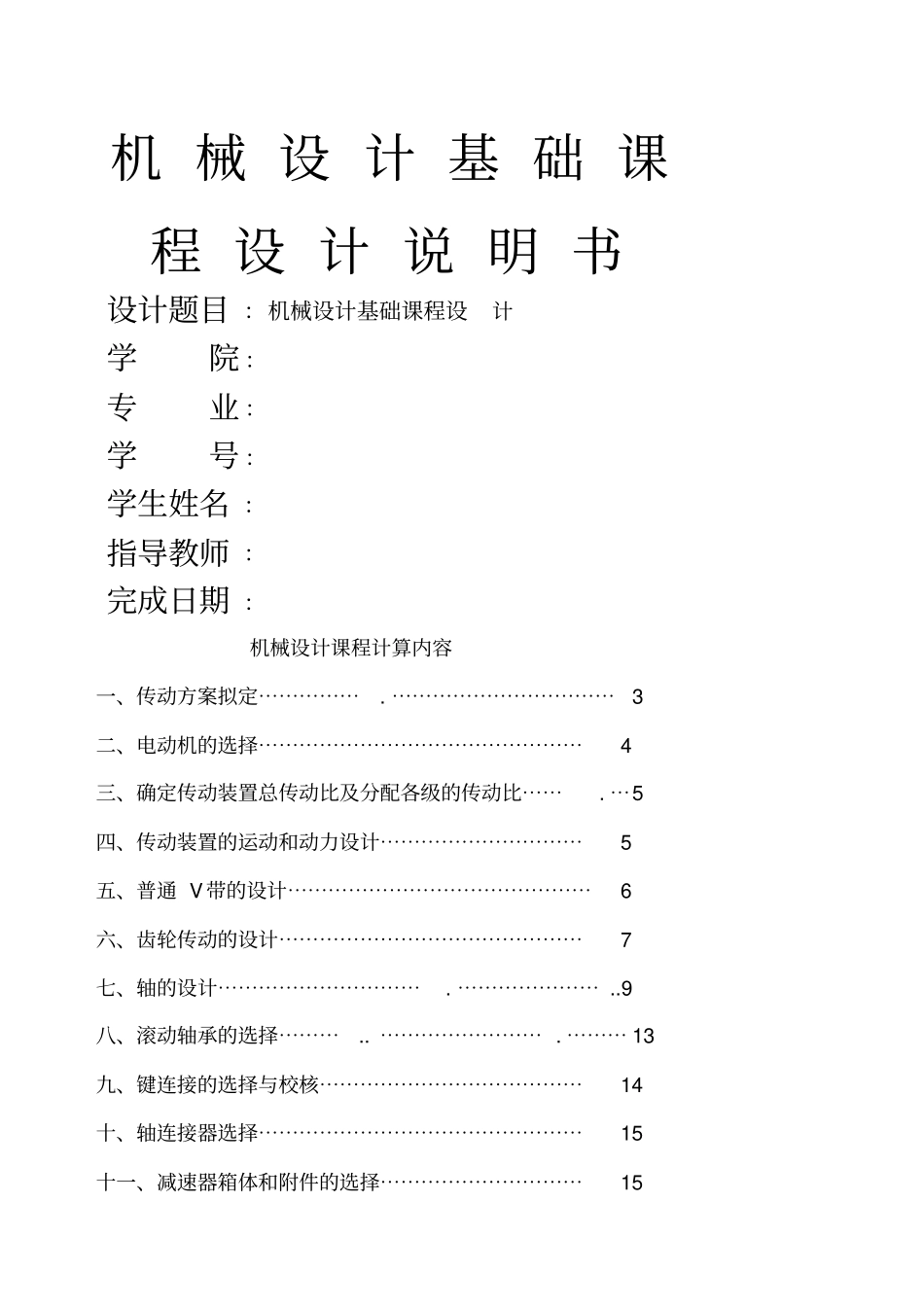

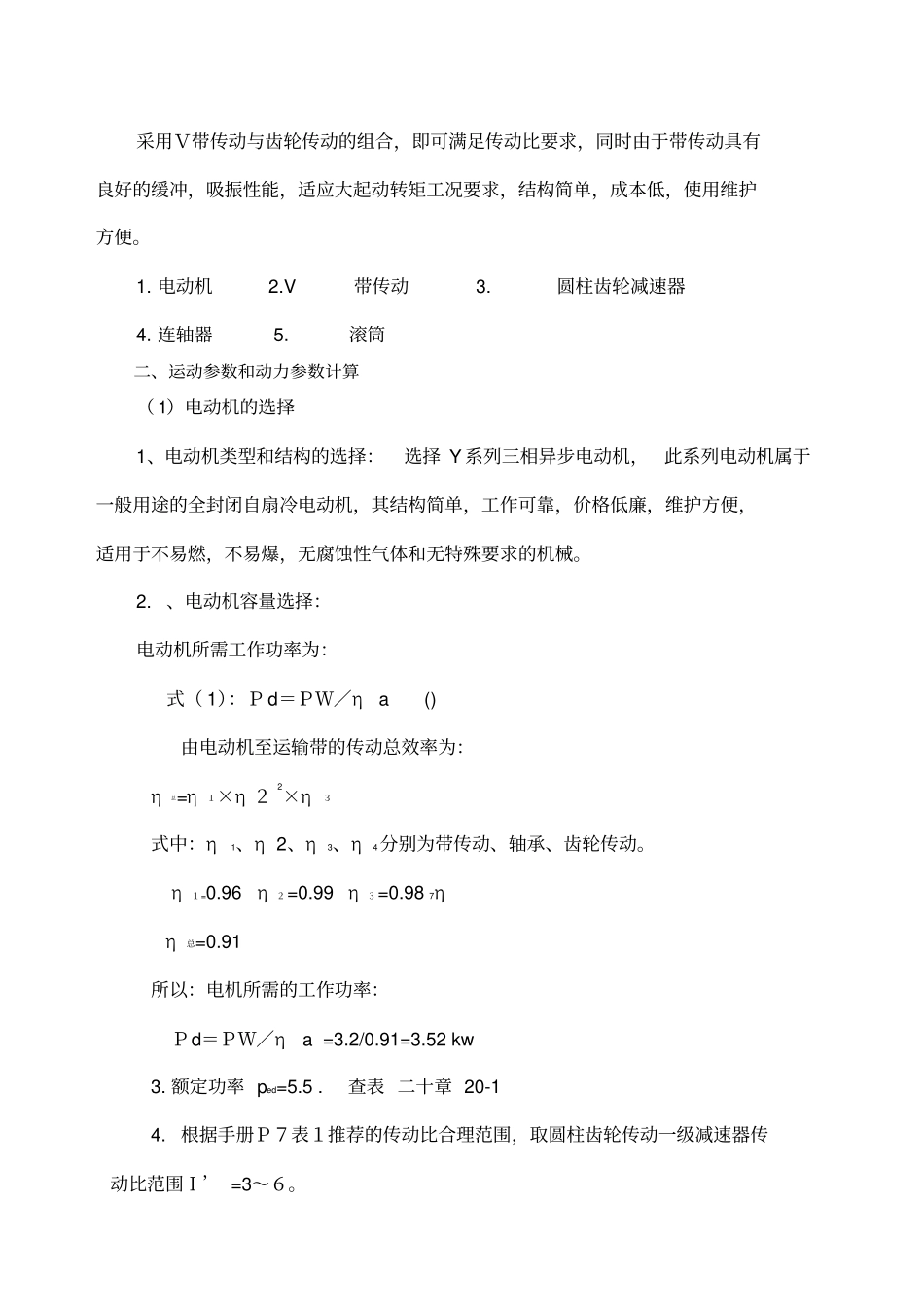

机械设计基础课程设计说明书设计题目：机械设计基础课程设计学院：专业：学号：学生姓名：指导教师：完成日期：机械设计课程计算内容一、传动方案拟定⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、确定传动装置总传动比及分配各级的传动比⋯⋯.⋯5四、传动装置的运动和动力设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、普通V带的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、齿轮传动的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、轴的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯..9八、滚动轴承的选择⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯13九、键连接的选择与校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14十、轴连接器选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15十一、减速器箱体和附件的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15十二、润滑与密封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十三、设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十四、参考书目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17设计课题：机械设计基础课程设计设计一个带式输送机传动装置，已知带式输送机驱动卷筒的驱动功率，输送机在常温下连续单向工作，载荷平稳，环境有轻度粉尘，结构无特殊限制，工作现场有三相交流电源。原始数据：传送带卷筒转速nw(r/min)=78r/min减速器输出功率pw(kw)=3.2kw使用年限Y（年）=6年设计任务要求：1，主要部件的总装配图纸一张2，A1,典型零件的总做图纸2张3，设计说明书一份（20页左右）。计算过程及计算说明：一，传动方案拟定。设计单级圆柱齿轮减速器和一级带传动。1，使用年限6年，工作为双班工作制，载荷平稳，环境有轻度粉尘。２、原始数据：传送带卷筒转速nw(r/min)=78r/min减速器输出功率pw(kw)=3.2kw使用年限Y（年）=6年方案拟定：1采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒二、运动参数和动力参数计算（1）电动机的选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。2.、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa()由电动机至运输带的传动总效率为：η总=η１×η２2×η３式中：η1、η2、η3、η4分别为带传动、轴承、齿轮传动。η１=0.96η２=0.99η３=0.987ηη总=0.91所以：电机所需的工作功率：Ｐd＝ＰＷ／ηa=3.2/0.91=3.52kw3.额定功率ped=5.5.查表二十章20-14.根据手册Ｐ７表１推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～６。取Ｖ带传动比Ｉ１’=２～４。则总传动比理论范围为：Ｉa’＝６～２４。则电动机转速可选为：N’d=I’a×n卷筒=78*（2-4）*（3-6）=468-1872r/min则符合这一范围的同步转速有：1000、1500（2）分配传动比I总=1420/52=11.1方案电动机型号额定功率电动机转速同步电动机转速满载电动机质量总传动比V带传动比单机减速器1Y160M2-831420142011911.133.7综合考虑电动机和传动装置的尺寸、重量、价格电动机主要外形和安装尺寸：电动机轴伸出端直径38K6。电动机轴伸出端安装长度80电动机中心高度132电动机外形尺寸长*宽*高=515*345*3155启动转矩：2三、确定传动装置的总传动比和分配级传动比：由选定的电动机满载转速nm和工作机主动轴转速n1、可得传动装置总传动比为：和带传动、减速器传动比，可见此方案比较适合。此选定电动机型号为Y132M1-6，其主要性能：I总=nm/n=nm/n=960/78=12.30总传动比等于各传动比的乘积分配传动装置传动比i总=i1×i2（式中i1、i2分别为带传动和减速器的传动比）2、分配各级传动装置传动比：根据指导书P7表1，取i1=3.5（普通V带i1=2～4）因为：i总＝i1×i2所以：i2＝I总／i1＝12..3/3.5＝4.39四、传动装置的运动和动力设计：将传动装置各轴由高速至低速依次定为Ⅰ轴，Ⅱ轴，......以及i0,i1，......为相邻两轴间的传动比η01，η12，......为相邻两...
