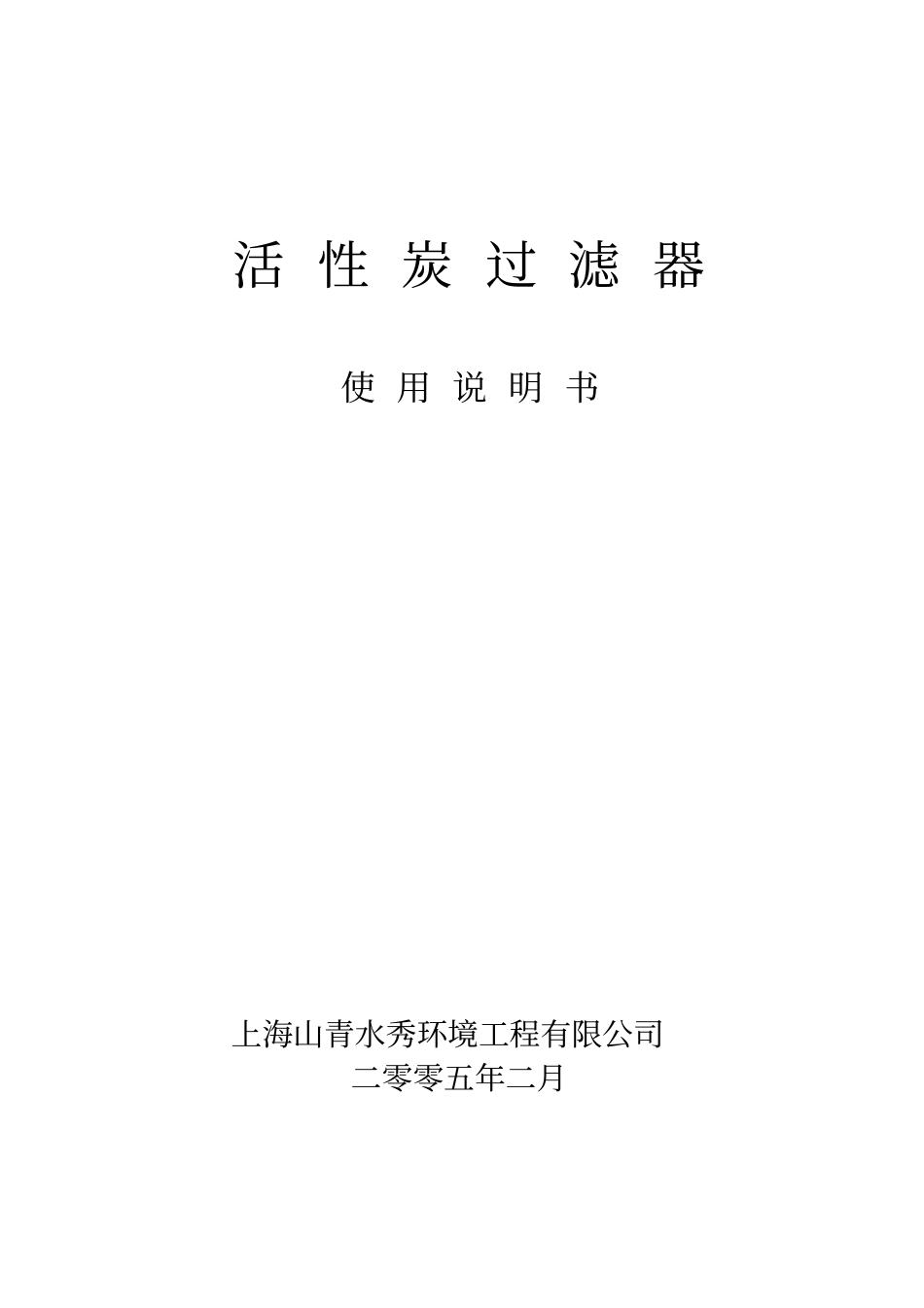

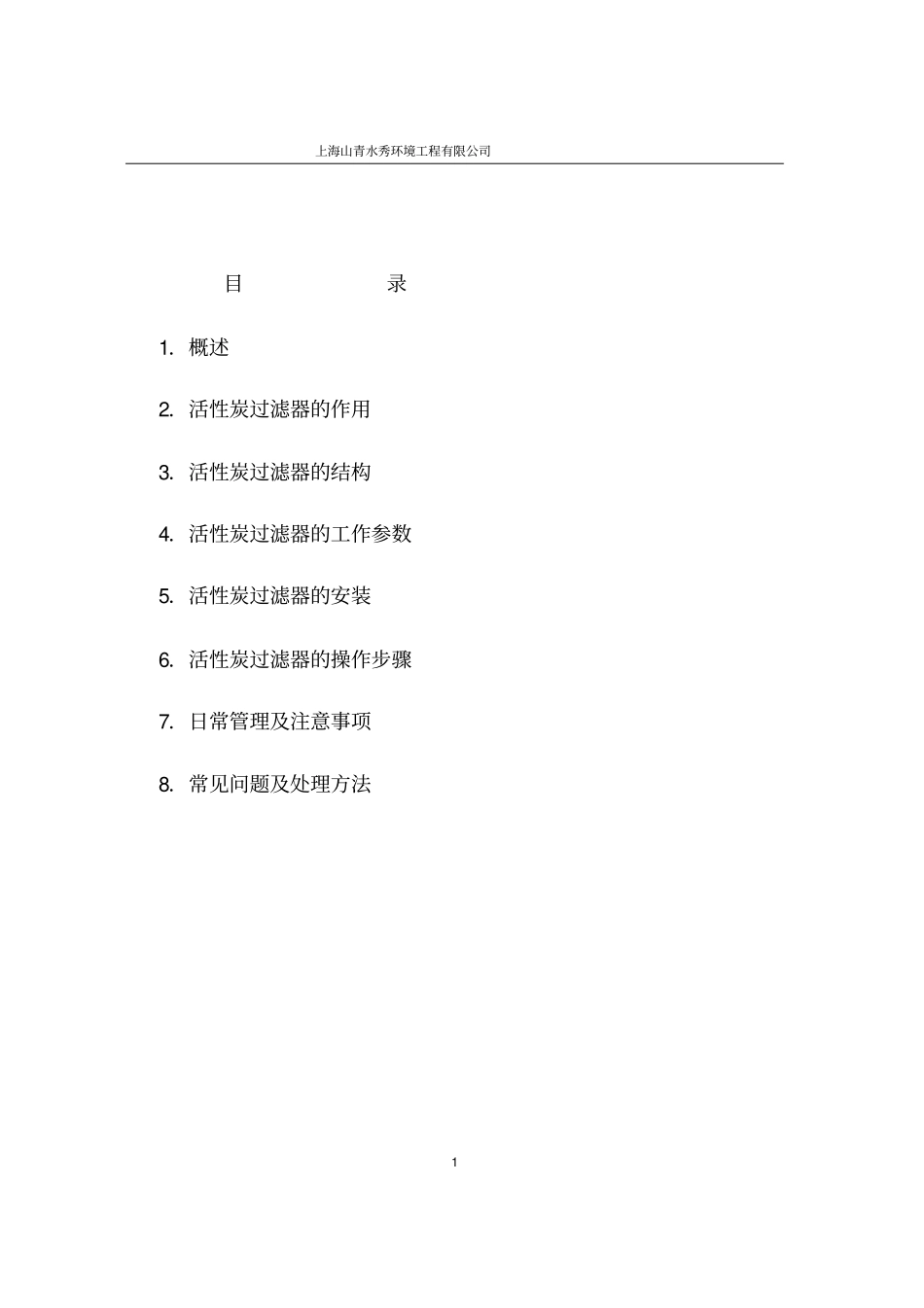

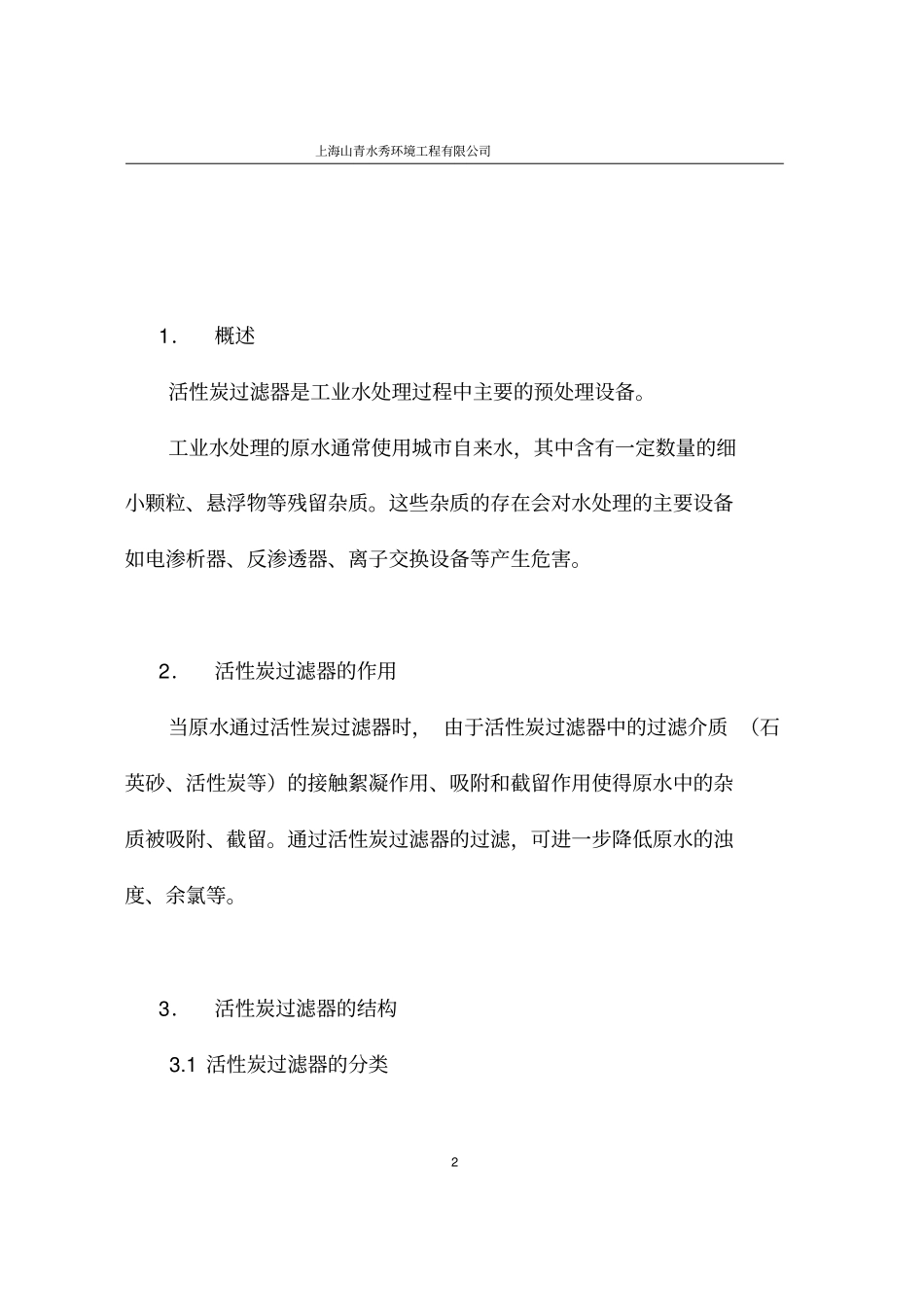

活性炭过滤器使用说明书上海山青水秀环境工程有限公司二零零五年二月上海山青水秀环境工程有限公司1目录1．概述2．活性炭过滤器的作用3．活性炭过滤器的结构4．活性炭过滤器的工作参数5．活性炭过滤器的安装6．活性炭过滤器的操作步骤7．日常管理及注意事项8．常见问题及处理方法上海山青水秀环境工程有限公司21．概述活性炭过滤器是工业水处理过程中主要的预处理设备。工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。2．活性炭过滤器的作用当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。通过活性炭过滤器的过滤，可进一步降低原水的浊度、余氯等。3．活性炭过滤器的结构3.1活性炭过滤器的分类上海山青水秀环境工程有限公司3活性炭过滤器直径可从Ф300mm—Ф3000mm，依据直径大小可分为大型过滤器和小型过滤器。一般直径小于1000mm的称为小型过滤器，直径大于1000mm的称为大型过滤器。其产水能力约为：0.5—80吨/时。3.2活性炭过滤器的结构3.2.1壳体活性炭过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。3.2.2滤料根据原水的不同和使用范围的不同，活性炭过滤器的滤料有石英砂、石英石、活性炭等。3.2.3布（集）水系统有多孔板（管）、滤水帽等。3.2.4操作系统有管道、阀门、流量计及压力表等。4．活性炭过滤器的工作参数4.1滤料上海山青水秀环境工程有限公司44.1.1承托层滤料分布见表1表1承托层滤料分布层次粒径（毫米）厚度（毫米）12—310023—510035—10100410—251004.1.2过滤层：过滤层：根据截污量和适应能力，过滤器装有双层或多层滤料。一般从上到下分别为：活性炭：20—40目（果壳）。石英砂：0.4—1毫米。石英砂：1—2毫米。石英砂：2—3毫米。砾石：约10毫米。4.2流量上海山青水秀环境工程有限公司50.5—80吨/时。4.3工作压力小于0.5Mpa。4.4反洗强度水：4—12l/s.m2,膨胀率：25—45%；气：10—18l/s.m2,膨胀率：10—15%。4.5进水压力大于0.1Mpa（塑料过滤器进水压力不大于0.3Mpa）。5.活性炭过滤器的安装5.1安装好集水系统，开启上盖（或上法兰盖）。5.2取下布水系统。5.3向过滤器内装入洗净的粗石英砂（即承托层）。5.4装入洗净的活性炭（即滤料层）。5.5装上上盖（或上法兰盖）和相应的密封圈，拧紧（或拧紧固定螺栓）。5.6连接操作系统管路和相应的其它连接件。注意：上盖（或上法兰盖）、布水系统、集水系统与筒体间的密封圈必上海山青水秀环境工程有限公司6活性炭过滤器阀门编号示意图须正确安装，以免结合部位漏水。6.活性炭过滤器的操作步骤6.1合上总电源，电源指示灯亮，同时检查确认进水阀开启正常、进水泵运行正常。进水箱处于中液位以上。6.2运行开启活性炭过滤器的上进水阀V2和下排水阀V5及进水阀V1。启动进水泵。当下排水阀V5出水时。调节进水流量到额定值。当出水清澈时，开启出水阀V7，关闭下排水阀V5，可向后道设备送水。6.3反洗当活性炭过滤器运行时间延长，其出水压差增加，当过滤器压差增加0.05—0.07Mpa时，设备需要反洗。开启下进水阀V4及进水阀V1，上排水阀V3，启动进水泵，调节进水阀V1，使进水量尽可能大。反洗时间约20—45分钟。然后关上海山青水秀环境工程有限公司7闭进水泵，关闭各阀。6.4正洗每次反洗结束后，需进行正洗。开启上进水阀V2和进水阀V1，下排水阀V5，启动进水泵，调节进水阀V1，控制进水量为正常水量。正洗时间约15—30分钟，至下排出水清澈为止。然后关闭进水泵，关闭各阀。活性炭过滤器可进入正常运行或待机状态。7.日常管理及注意事项7.1系统长期停运后，重新开启时，要对滤料进行约5分钟的正洗，冲洗至出水清澈为止。7.2系统初次运行或长期停运后再运行时，应对设备进行排气：开启排气阀V8，进水阀V1、V4，然后进水，直到排气阀V8排出水没有空气为止（部分小型过滤器不单独设置排气阀V8，可用V3进行排气）。7.3对于大型过滤器，可用空气擦洗，以增强反冲洗效果，一般通入压缩空气（强度10—18...
