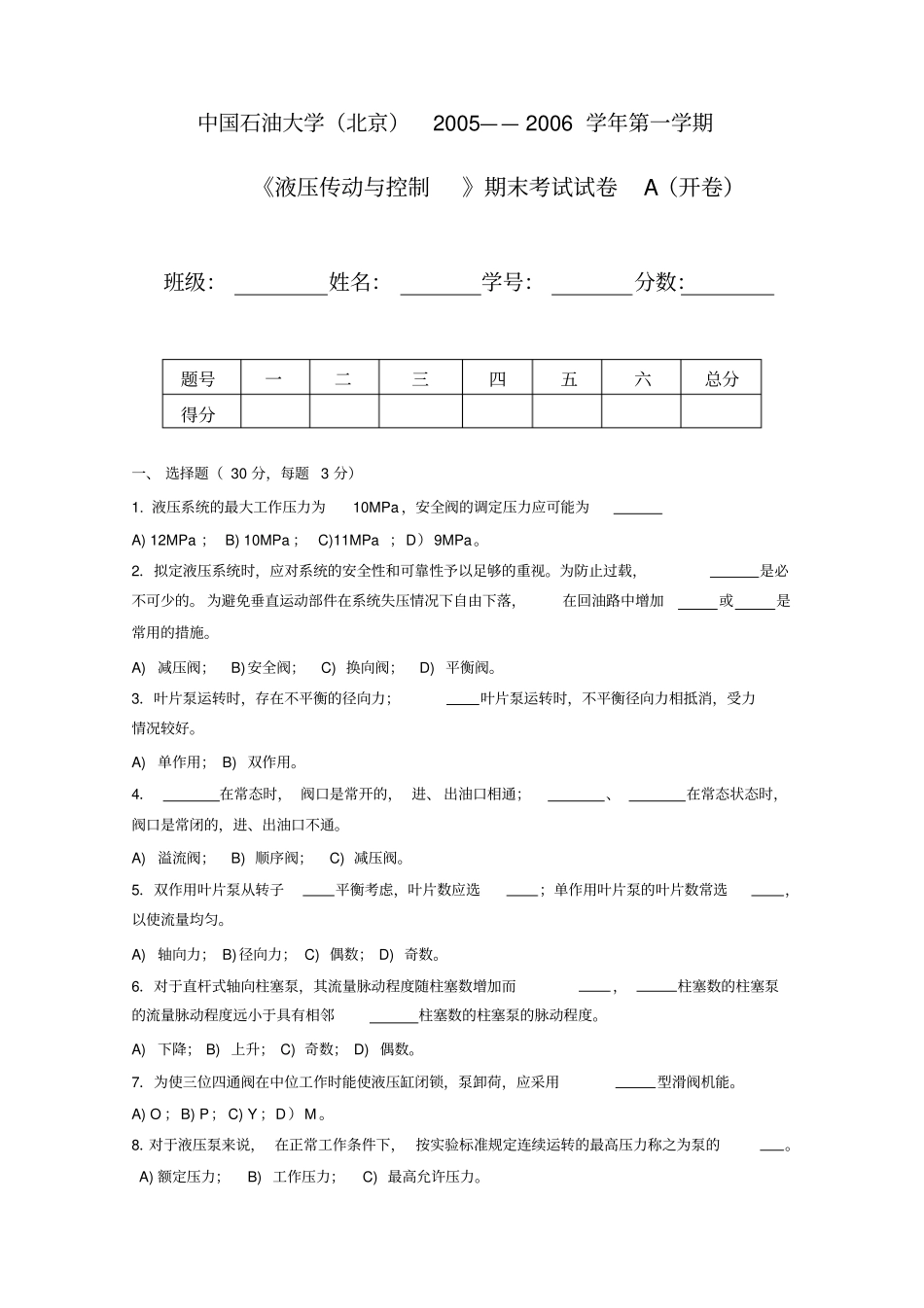

中国石油大学（北京）2005——2006学年第一学期《液压传动与控制》期末考试试卷A（开卷）班级：姓名：学号：分数：题号一二三四五六总分得分一、选择题（30分，每题3分）1.液压系统的最大工作压力为10MPa，安全阀的调定压力应可能为A)12MPa；B)10MPa；C)11MPa；D）9MPa。2．拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。为防止过载，是必不可少的。为避免垂直运动部件在系统失压情况下自由下落，在回油路中增加或是常用的措施。A)减压阀；B)安全阀；C)换向阀；D)平衡阀。3．叶片泵运转时，存在不平衡的径向力；叶片泵运转时，不平衡径向力相抵消，受力情况较好。A)单作用；B)双作用。4．在常态时，阀口是常开的，进、出油口相通；、在常态状态时，阀口是常闭的，进、出油口不通。A)溢流阀；B)顺序阀；C)减压阀。5．双作用叶片泵从转子平衡考虑，叶片数应选；单作用叶片泵的叶片数常选，以使流量均匀。A)轴向力；B)径向力；C)偶数；D)奇数。6．对于直杆式轴向柱塞泵，其流量脉动程度随柱塞数增加而，柱塞数的柱塞泵的流量脉动程度远小于具有相邻柱塞数的柱塞泵的脉动程度。A)下降；B)上升；C)奇数；D)偶数。7．为使三位四通阀在中位工作时能使液压缸闭锁，泵卸荷，应采用型滑阀机能。A)O；B)P；C)Y；D）M。8．对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的。A)额定压力；B)工作压力；C)最高允许压力。9．在先导式减压阀工作时，先导阀的作用主要是，而主阀的作用主要作用是。A)增压；B)减压；C)凋压。10．对齿轮泵内部泄露影响最大的因素是间隙。A)齿轮啮合处(啮合点)；B)端面(轴向)间隙；C)径向间隙。二、简答题（25分，每题5分）1．何为比例控制阀，其结构特点是什么？2．何为先导阀？为什么会有电液动换向阀？其先导阀的滑阀应具有什么样的机能，为什么？3．在所学习的调速回路中，什么回路既有溢流损伤，又有节流损失；什么回路只有节流损失；什么回路既无溢流损失，又无节流损失？4．画出限量式变量叶片泵流量—压力特性曲线；如果减小该变量泵的偏心矩，同时旋松压力调节螺栓（即减小压力调节弹簧的预紧力）和减小弹簧的刚度，曲线又如何？5．图1为差压式变量叶片泵与节流阀组成的容积节流调速回路(图中A1+A2＝A)，请问执行元件的速度载荷特性如何？为什么？三、（10分）说出图2中各阀的名称及所起的作用，如果没有阀3系统能否工作，为什么？如果三个压力控制阀的设定压力分别是10Mpa、6Mpa、4Mpa，请对号入座。四、（15分）推倒斜盘式柱塞泵流量计算公式，简述斜盘式柱塞泵的变量原理，简述采用恒功率调节的变量方式有何好处？斜盘式柱塞泵柱塞数Z=7，柱塞直径d=22mm，斜盘倾角α=22.5o,柱塞在缸体上的分布圆直径D=68mm，液压泵的转速n=960r/min，泵的容积效率ηo=0.95，机械效率ηm=0.9，输出压力为p=100X105pa，试计算（1）泵的平均理论流量，（2）实际流量，（3）泵所输入的功率。五、（10分）夹紧回路如下图3所示，系统正常工作时，若压力阀调整压力分别p1＝3Mpa、p2＝2Mpa，试分析活塞空载运动时A、B两点的压力各为多少？减压阀的阀芯处于什么状态？工件夹紧活塞停止运动后，A、B两点的压力又各为多少？此时，减压阀芯又处于什么状态？e图1图2图3六、（10分）图4示回路中，已知液压缸两腔面积A1=100cm2，A2=50cm2，调速阀最小压差ΔP=5*105Pa，当负载F从0变化到30000N时，活塞向右运动的速度稳定不变。试求：1）溢流阀最小调整压力Py为多少？2）负载F=0时，泵的工作压力Pp是多少？液压缸的回油腔压力P2为多少？图4中国石油大学（北京）2005——2006学年第一学期《液压传动与控制》期末考试试卷B（开卷）班级：姓名：学号：分数：题号一二三四五六总分得分一、选择题（30分，每题3分）1.对齿轮泵内部泄露影响最大的因素是间隙。A)齿轮啮合处(啮合点)；B)端面(轴向)间隙；C)径向间隙。2．在先导式减压阀工作时，先导阀的作用主要是，而主阀的作用主要作用是。A)增压；B)减压；C)凋压。3．对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的。A)额定压力；B)工作压力；C)最高允许压力。4．为使...
