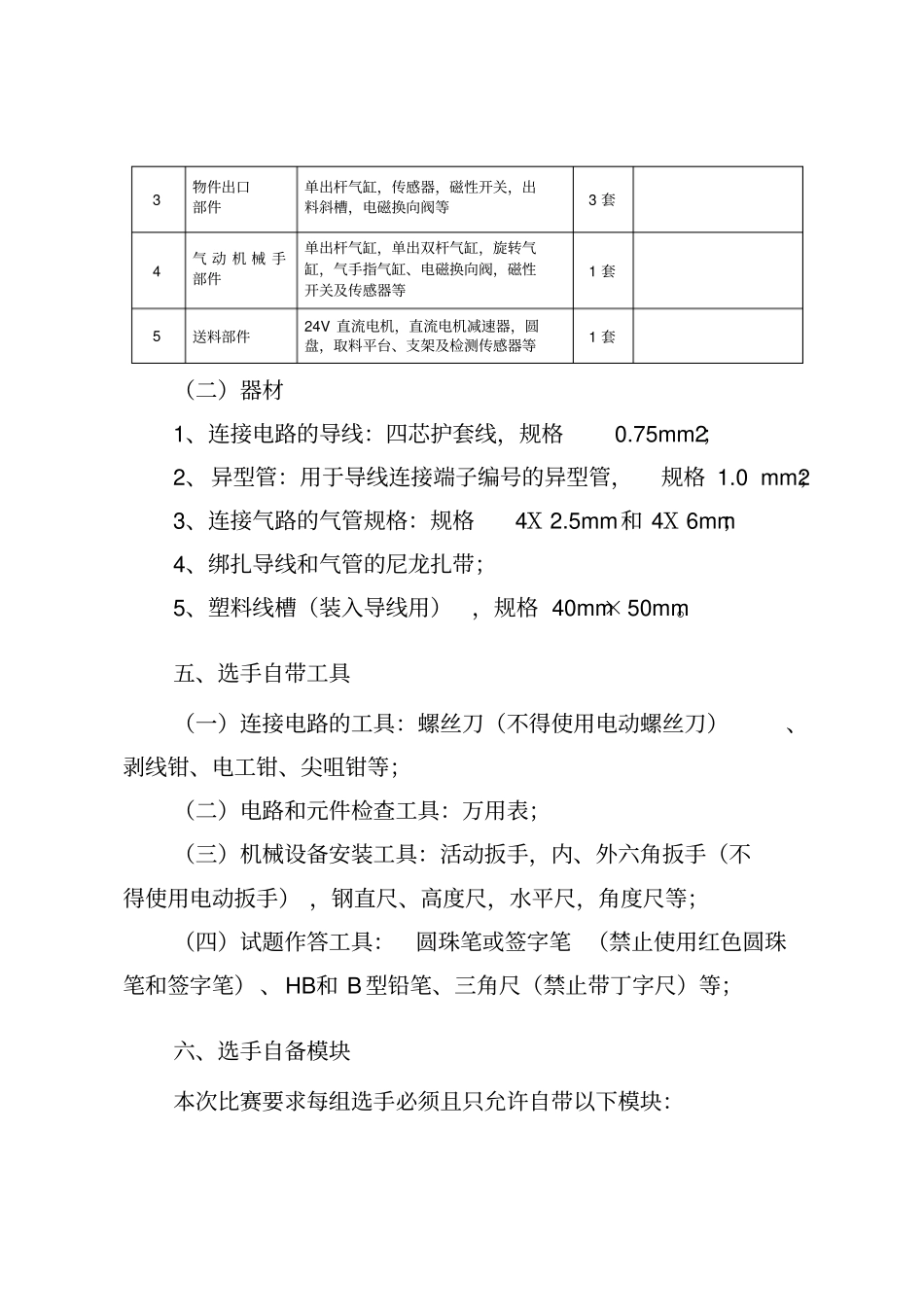

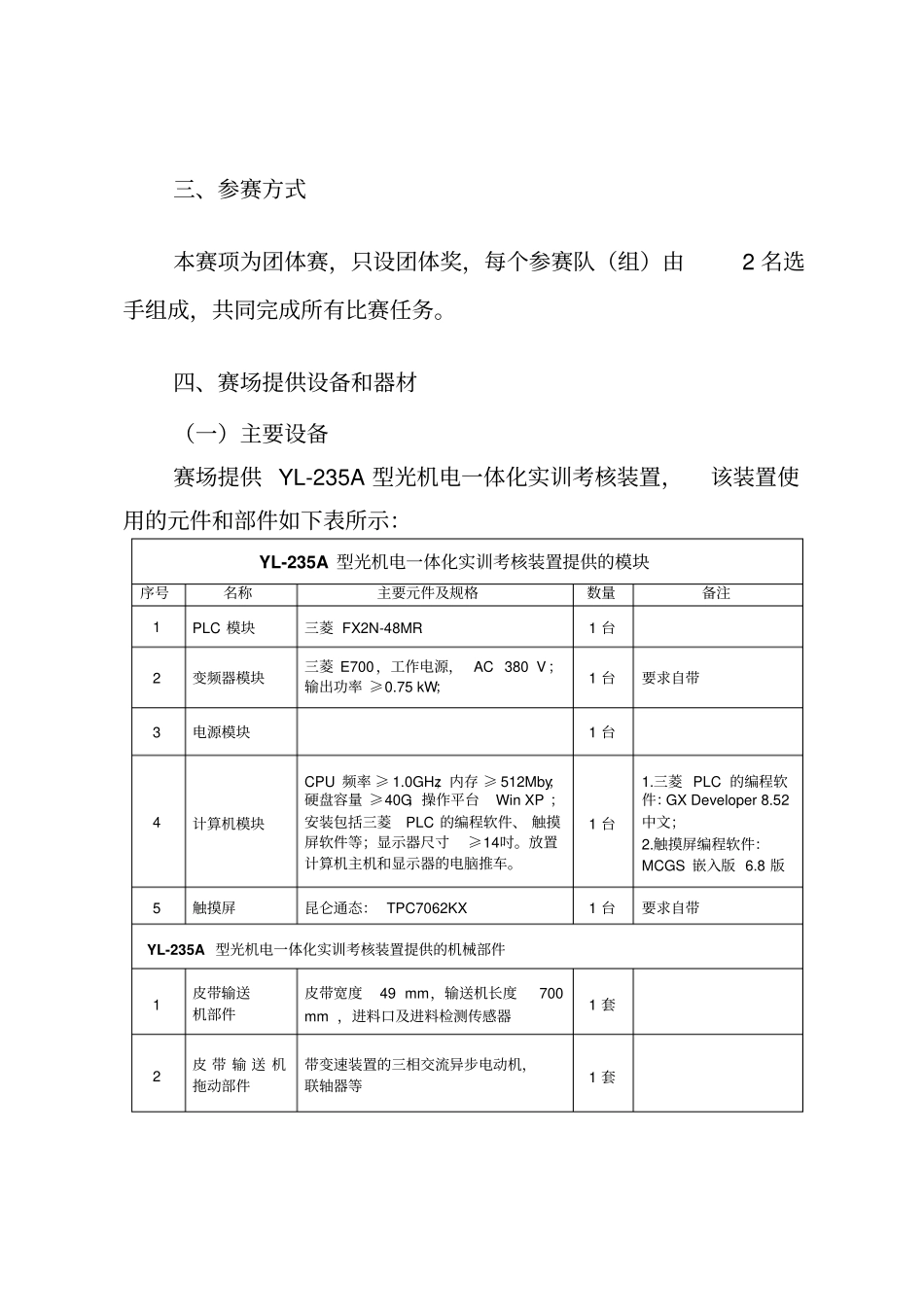

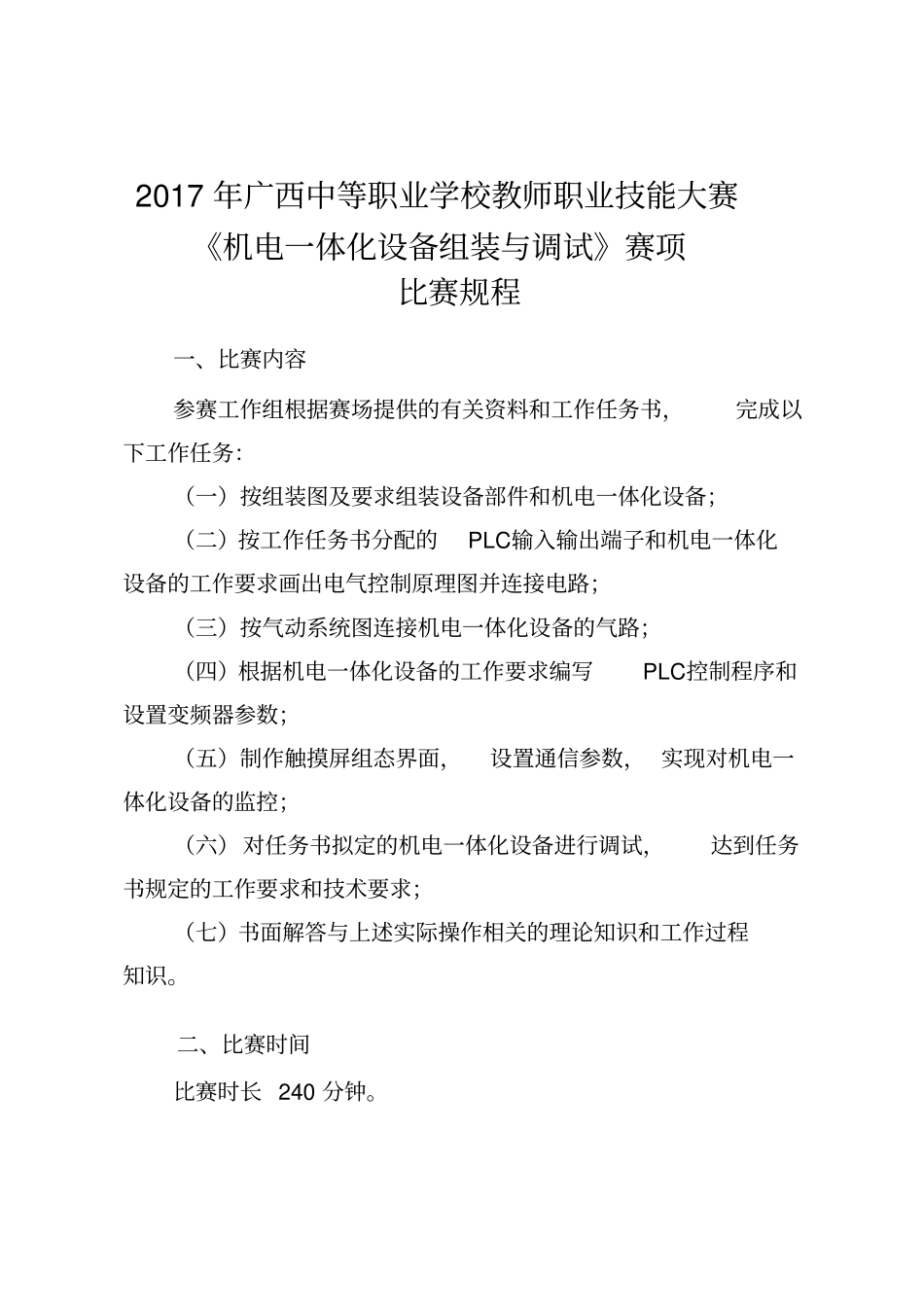

2017年广西中等职业学校教师职业技能大赛《机电一体化设备组装与调试》赛项比赛规程一、比赛内容参赛工作组根据赛场提供的有关资料和工作任务书，完成以下工作任务：（一）按组装图及要求组装设备部件和机电一体化设备；（二）按工作任务书分配的PLC输入输出端子和机电一体化设备的工作要求画出电气控制原理图并连接电路；（三）按气动系统图连接机电一体化设备的气路；（四）根据机电一体化设备的工作要求编写PLC控制程序和设置变频器参数；（五）制作触摸屏组态界面，设置通信参数，实现对机电一体化设备的监控；（六）对任务书拟定的机电一体化设备进行调试，达到任务书规定的工作要求和技术要求；（七）书面解答与上述实际操作相关的理论知识和工作过程知识。二、比赛时间比赛时长240分钟。三、参赛方式本赛项为团体赛，只设团体奖，每个参赛队（组）由2名选手组成，共同完成所有比赛任务。四、赛场提供设备和器材（一）主要设备赛场提供YL-235A型光机电一体化实训考核装置，该装置使用的元件和部件如下表所示：YL-235A型光机电一体化实训考核装置提供的模块序号名称主要元件及规格数量备注1PLC模块三菱FX2N-48MR1台2变频器模块三菱E700，工作电源，AC380V；输出功率≥0.75kW；1台要求自带3电源模块1台4计算机模块CPU频率≥1.0GHz；内存≥512Mby；硬盘容量≥40G；操作平台WinXP；安装包括三菱PLC的编程软件、触摸屏软件等；显示器尺寸≥14吋。放置计算机主机和显示器的电脑推车。1台1.三菱PLC的编程软件：GXDeveloper8.52中文；2.触摸屏编程软件：MCGS嵌入版6.8版5触摸屏昆仑通态：TPC7062KX1台要求自带YL-235A型光机电一体化实训考核装置提供的机械部件1皮带输送机部件皮带宽度49mm，输送机长度700mm，进料口及进料检测传感器1套2皮带输送机拖动部件带变速装置的三相交流异步电动机，联轴器等1套3物件出口部件单出杆气缸，传感器，磁性开关，出料斜槽，电磁换向阀等3套4气动机械手部件单出杆气缸，单出双杆气缸，旋转气缸，气手指气缸、电磁换向阀，磁性开关及传感器等1套5送料部件24V直流电机，直流电机减速器，圆盘，取料平台、支架及检测传感器等1套（二）器材1、连接电路的导线：四芯护套线，规格0.75mm2；2、异型管：用于导线连接端子编号的异型管，规格1.0mm2；3、连接气路的气管规格：规格4Χ2.5mm和4Χ6mm；4、绑扎导线和气管的尼龙扎带；5、塑料线槽（装入导线用），规格40mm×50mm。五、选手自带工具（一）连接电路的工具：螺丝刀（不得使用电动螺丝刀）、剥线钳、电工钳、尖咀钳等；（二）电路和元件检查工具：万用表；（三）机械设备安装工具：活动扳手，内、外六角扳手（不得使用电动扳手），钢直尺、高度尺，水平尺，角度尺等；（四）试题作答工具：圆珠笔或签字笔（禁止使用红色圆珠笔和签字笔）、HB和B型铅笔、三角尺（禁止带丁字尺）等；六、选手自备模块本次比赛要求每组选手必须且只允许自带以下模块：（一）YL-235A设备中的按钮模块；（二）YL-235A设备中的接线端子排；（三）触摸屏及触摸屏数据下载线（触摸屏型号：昆仑通态TPC7062KX）；（四）三菱E700，工作电源，AC380V；输出功率≥0.75kW注意：属于必须且只允许自带的模块，请各参赛单位务必按要求作好准备及预备；触摸屏必须是空屏，经工作人员验收后才能带入赛场。七、评分（一）评分标准及分值根据工作组在规定时间内完成工作任务的情况，结合维修电工国家职业标准高级工的技能要求进行评分。满分为100分。项目参考分值比例内容要求正确性理论知识5%根据控制系统的要求正确绘制电气控制原理图，图形符号规范，功能正确。实际操作65%部件安装位置符合要求，同轴度、水平度、位置误差等均在要求的范围内。电路、气路连接正确，编写的PLC控制程序满足机电一体化设备的工作要求，控制器参数设置正确。工艺性实际操作20%设备组装与调试的工艺步骤合理，方法正确，测量工具的使用符合规范；电路与气路连接、布线符合工艺要求、安全要求和技术要求，整齐、美观、可靠；PLC控制程序运行稳定、可靠；绘制电气原理图正确、规范。职业与安全意识工作过程10%完成工作任务的所有操作符合安全操作规程；着装、...
