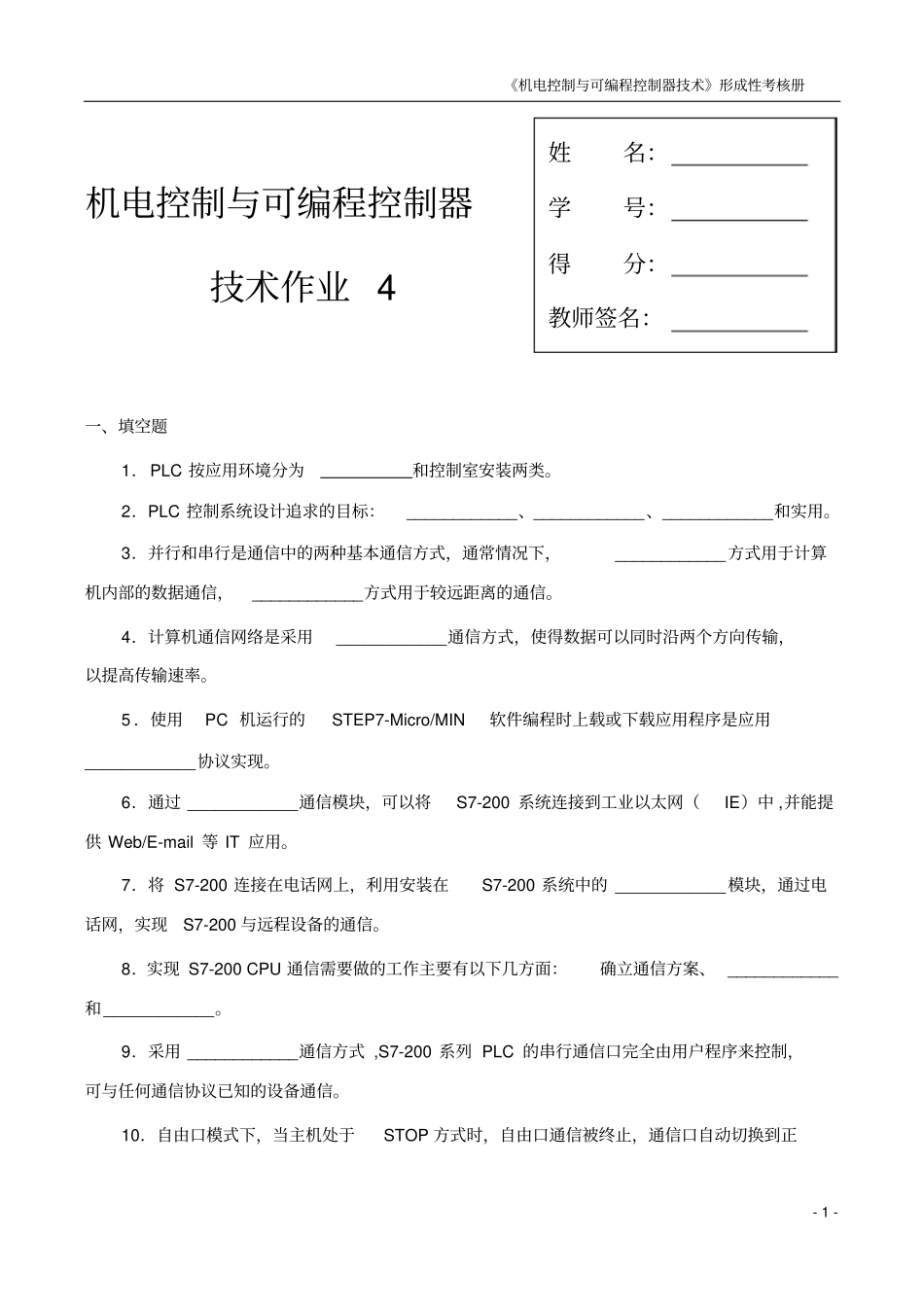

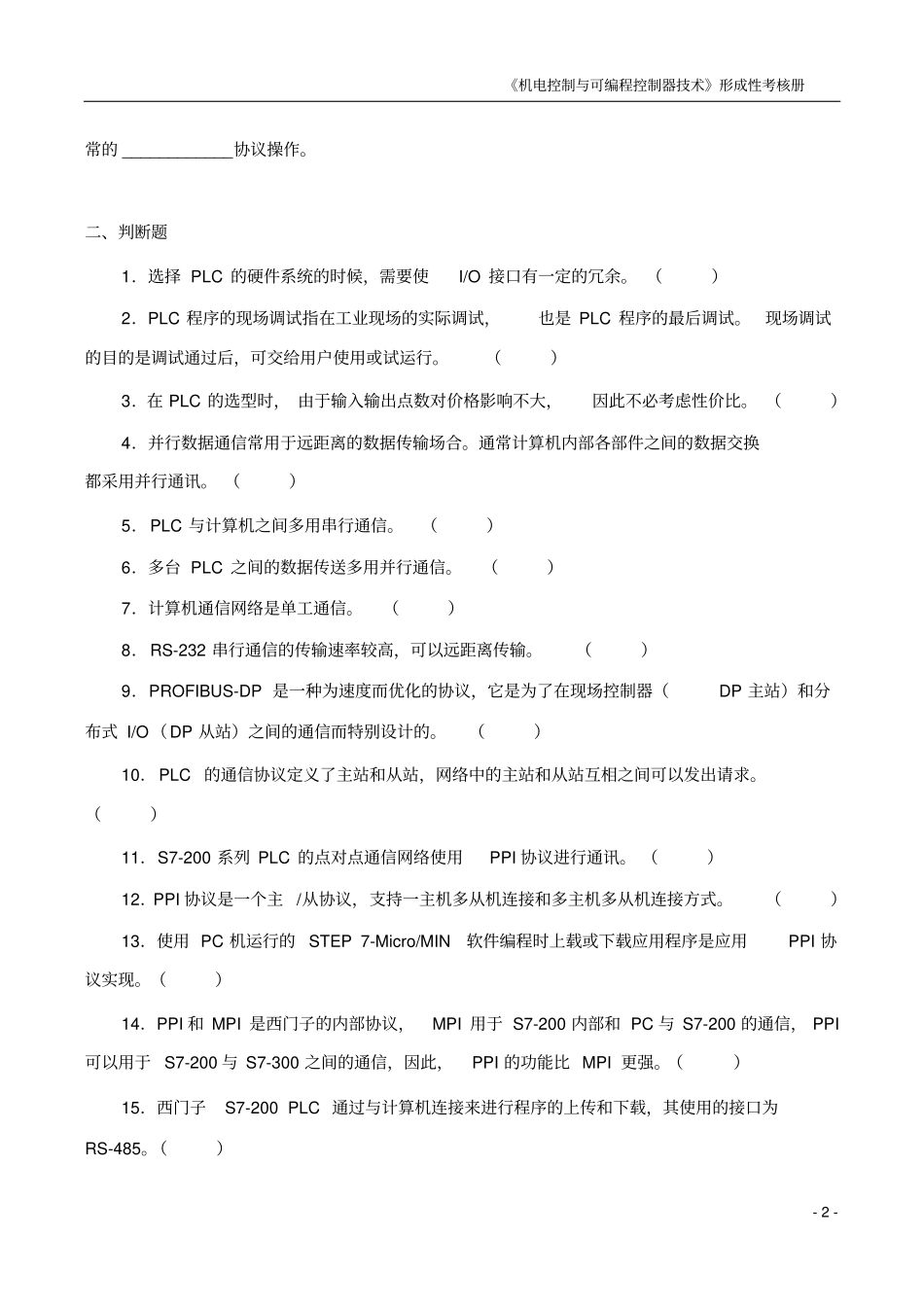

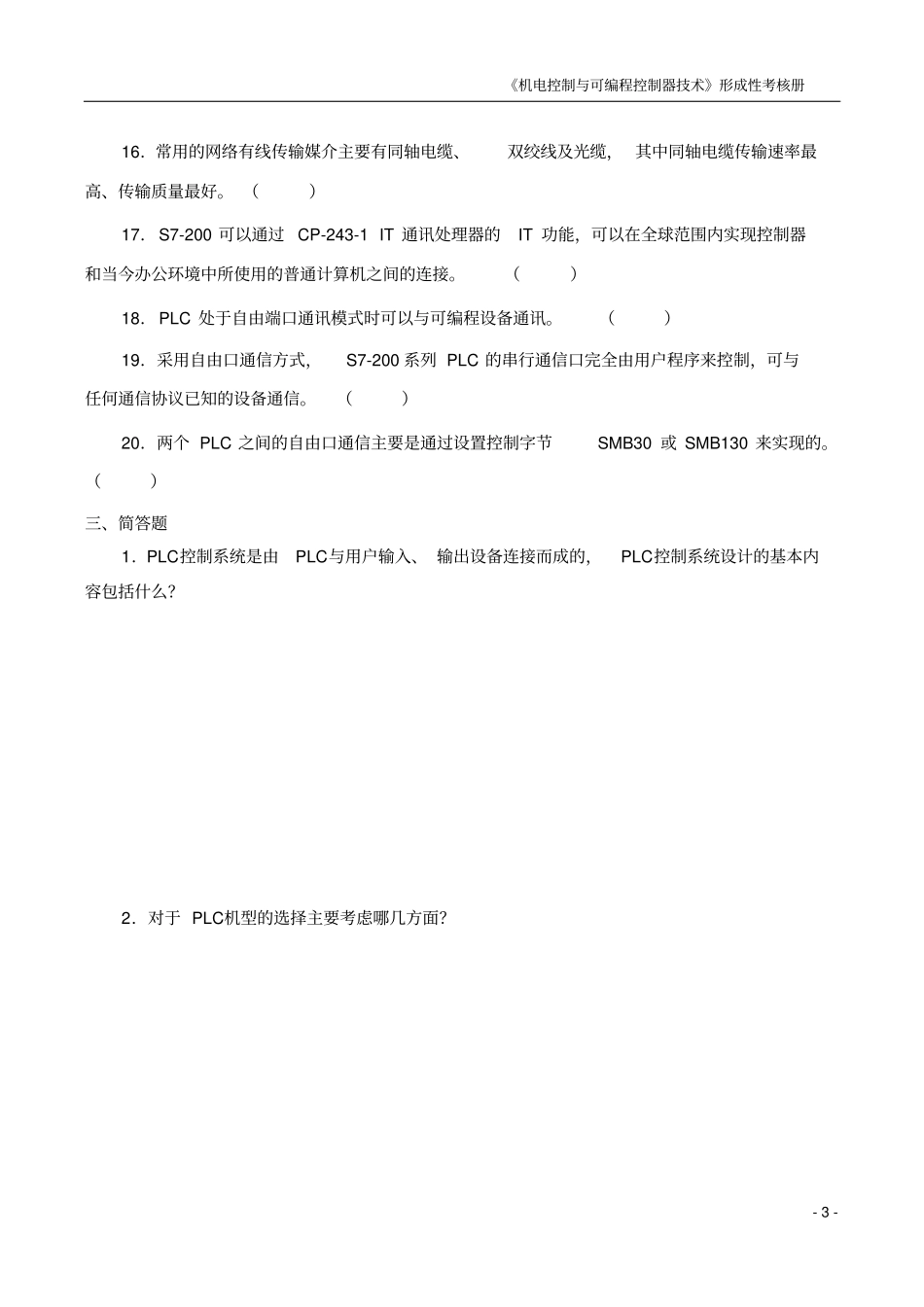

《机电控制与可编程控制器技术》形成性考核册-1-机电控制与可编程控制器技术作业4一、填空题1．PLC按应用环境分为和控制室安装两类。2．PLC控制系统设计追求的目标：____________、____________、____________和实用。3．并行和串行是通信中的两种基本通信方式，通常情况下，____________方式用于计算机内部的数据通信，____________方式用于较远距离的通信。4．计算机通信网络是采用____________通信方式，使得数据可以同时沿两个方向传输，以提高传输速率。5．使用PC机运行的STEP7-Micro/MIN软件编程时上载或下载应用程序是应用____________协议实现。6．通过____________通信模块，可以将S7-200系统连接到工业以太网（IE）中,并能提供Web/E-mail等IT应用。7．将S7-200连接在电话网上，利用安装在S7-200系统中的____________模块，通过电话网，实现S7-200与远程设备的通信。8．实现S7-200CPU通信需要做的工作主要有以下几方面：确立通信方案、____________和____________。9．采用____________通信方式,S7-200系列PLC的串行通信口完全由用户程序来控制，可与任何通信协议已知的设备通信。10．自由口模式下，当主机处于STOP方式时，自由口通信被终止，通信口自动切换到正姓名：学号：得分：教师签名：《机电控制与可编程控制器技术》形成性考核册-2-常的____________协议操作。二、判断题1．选择PLC的硬件系统的时候，需要使I/O接口有一定的冗余。（）2．PLC程序的现场调试指在工业现场的实际调试，也是PLC程序的最后调试。现场调试的目的是调试通过后，可交给用户使用或试运行。（）3．在PLC的选型时，由于输入输出点数对价格影响不大，因此不必考虑性价比。（）4．并行数据通信常用于远距离的数据传输场合。通常计算机内部各部件之间的数据交换都采用并行通讯。（）5．PLC与计算机之间多用串行通信。（）6．多台PLC之间的数据传送多用并行通信。（）7．计算机通信网络是单工通信。（）8．RS-232串行通信的传输速率较高，可以远距离传输。（）9．PROFIBUS-DP是一种为速度而优化的协议，它是为了在现场控制器（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。（）10．PLC的通信协议定义了主站和从站，网络中的主站和从站互相之间可以发出请求。（）11．S7-200系列PLC的点对点通信网络使用PPI协议进行通讯。（）12．PPI协议是一个主/从协议，支持一主机多从机连接和多主机多从机连接方式。（）13．使用PC机运行的STEP7-Micro/MIN软件编程时上载或下载应用程序是应用PPI协议实现。（）14．PPI和MPI是西门子的内部协议，MPI用于S7-200内部和PC与S7-200的通信，PPI可以用于S7-200与S7-300之间的通信，因此，PPI的功能比MPI更强。（）15．西门子S7-200PLC通过与计算机连接来进行程序的上传和下载，其使用的接口为RS-485。（）《机电控制与可编程控制器技术》形成性考核册-3-16．常用的网络有线传输媒介主要有同轴电缆、双绞线及光缆，其中同轴电缆传输速率最高、传输质量最好。（）17．S7-200可以通过CP-243-1IT通讯处理器的IT功能，可以在全球范围内实现控制器和当今办公环境中所使用的普通计算机之间的连接。（）18．PLC处于自由端口通讯模式时可以与可编程设备通讯。（）19．采用自由口通信方式，S7-200系列PLC的串行通信口完全由用户程序来控制，可与任何通信协议已知的设备通信。（）20．两个PLC之间的自由口通信主要是通过设置控制字节SMB30或SMB130来实现的。（）三、简答题1．PLC控制系统是由PLC与用户输入、输出设备连接而成的，PLC控制系统设计的基本内容包括什么？2．对于PLC机型的选择主要考虑哪几方面？《机电控制与可编程控制器技术》形成性考核册-4-3.S7-200系列PLC的通信协议有哪些?分别适用于什么场合？四、设计题1．一台三相交流电动机按以下顺序启动和停车：按启动按钮SF1后，电动机先运转10s，然后停止5s，重复此动作3次后停止运转；按下紧急停机按钮SF2，无论电动机处于何种运动状态，电动动机急停；过载时热继电器BB动作，电动机停止。按上述工作要求按照上述工作要求，完成以下题目：（1）试分配I/O通道；（2）画出PLC的硬件接线图；（3）设计一个满足...
