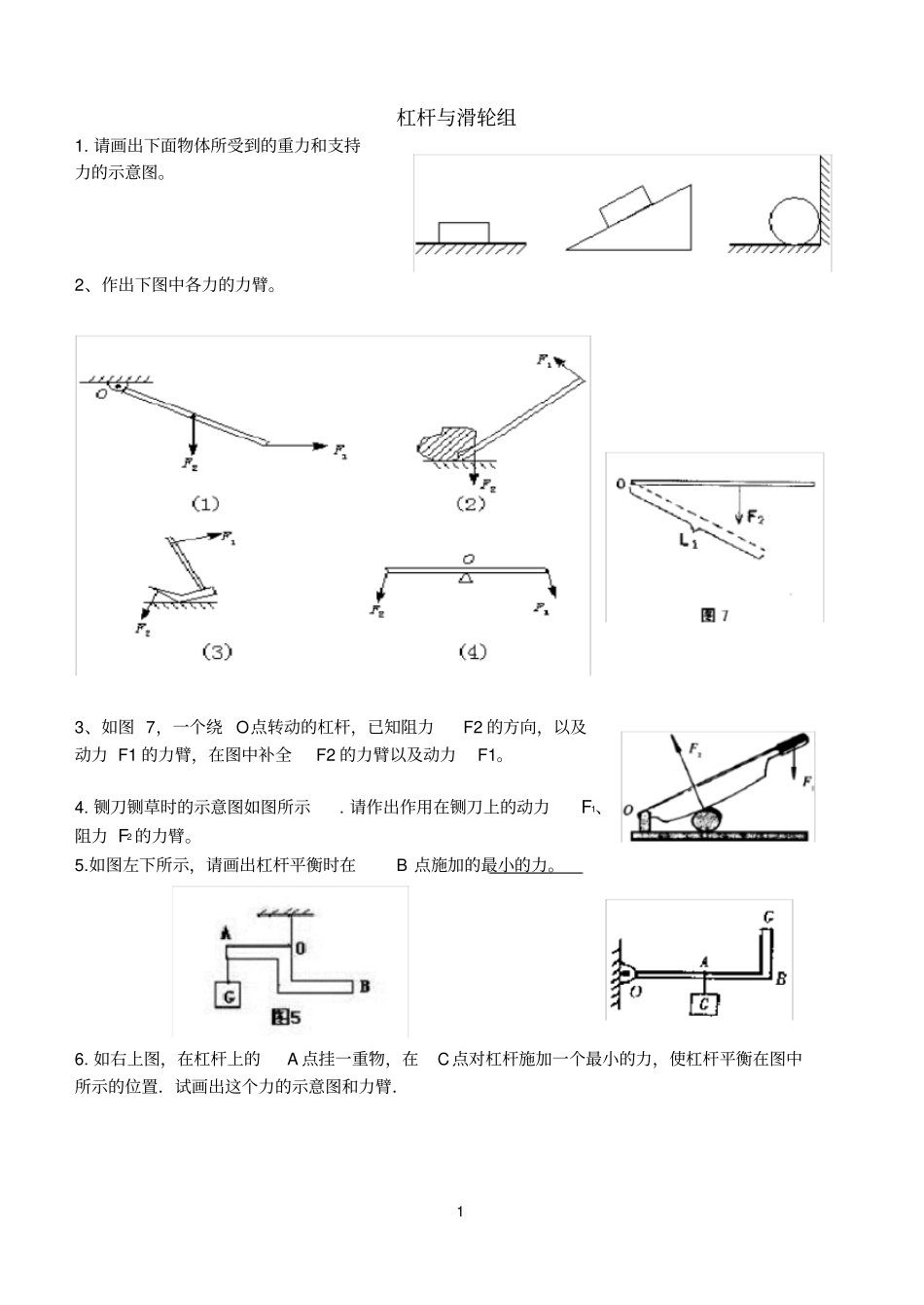

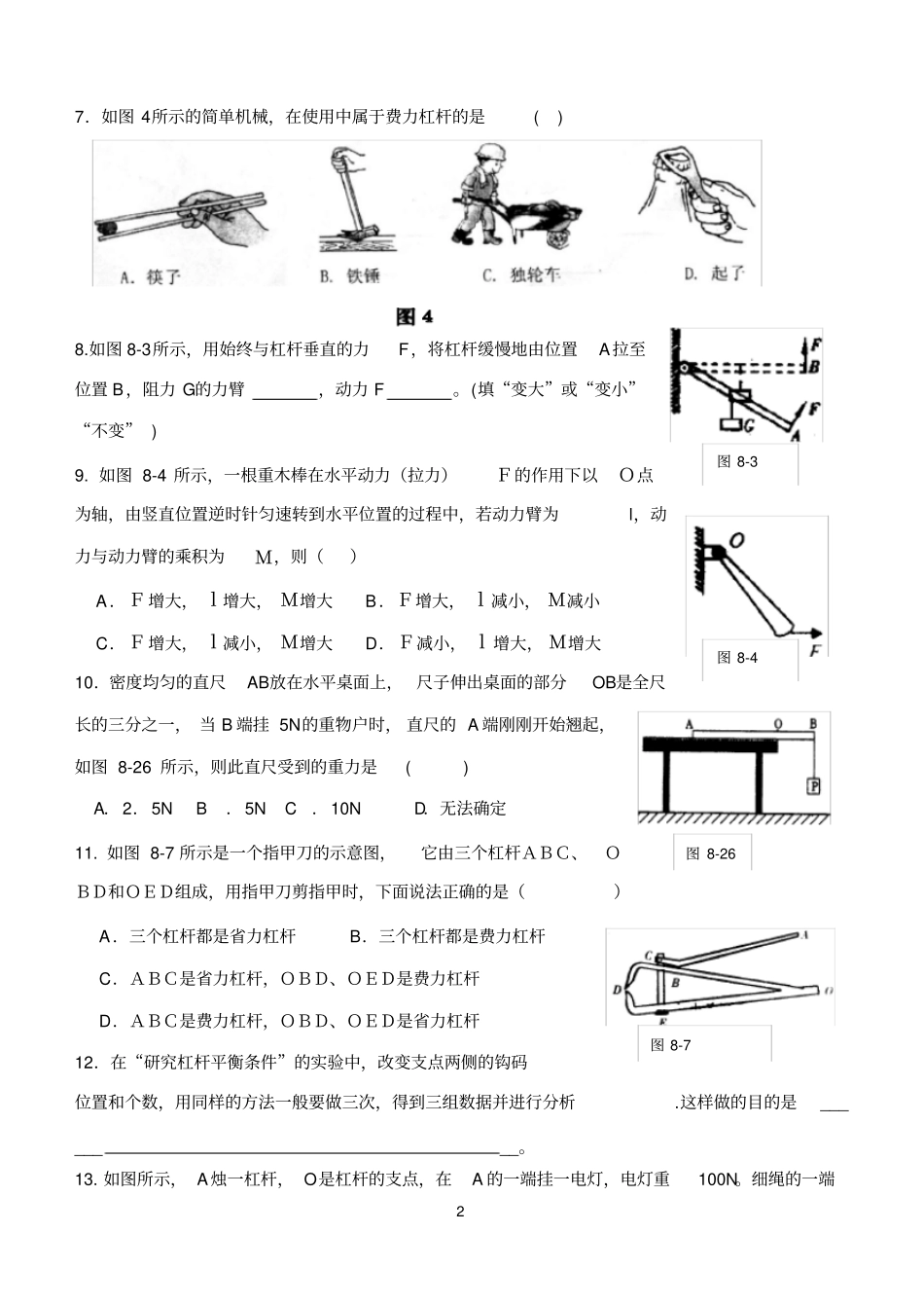

1杠杆与滑轮组1.请画出下面物体所受到的重力和支持力的示意图。2、作出下图中各力的力臂。3、如图7，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。4.铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。5.如图左下所示，请画出杠杆平衡时在B点施加的最小的力。6.如右上图，在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．27．如图4所示的简单机械，在使用中属于费力杠杆的是()8.如图8-3所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂，动力F。(填“变大”或“变小”“不变”)9.如图8-4所示，一根重木棒在水平动力（拉力）Ｆ的作用下以Ｏ点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为Ｍ，则（）A．Ｆ增大，ｌ增大，Ｍ增大B．Ｆ增大，ｌ减小，Ｍ减小C．Ｆ增大，ｌ减小，Ｍ增大D．Ｆ减小，ｌ增大，Ｍ增大10．密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一，当B端挂5N的重物户时，直尺的A端刚刚开始翘起，如图8-26所示，则此直尺受到的重力是()A．2．5NB．5NC．10ND．无法确定11.如图8-7所示是一个指甲刀的示意图，它由三个杠杆ＡＢＣ、ＯＢＤ和ＯＥＤ组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ＡＢＣ是省力杠杆，ＯＢＤ、ＯＥＤ是费力杠杆D．ＡＢＣ是费力杠杆，ＯＢＤ、ＯＥＤ是省力杠杆12．在“研究杠杆平衡条件”的实验中，改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析.这样做的目的是________。13.如图所示，A烛一杠杆，O是杠杆的支点，在A的一端挂一电灯，电灯重100N。细绳的一端图8-7图8-26图8-3图8-43系杠杆的B点，另一端系于竖直的墙壁上的C点，此时杠杆在水平位置上平衡。已知AO＝4mAB=0.8m，细绳与杠杆之间的夹角是30度（不计杠杆重、细绳重和摩擦），求细绳上的拉力。14．定滑轮实质是_____杠杆，使用定滑轮可以改变________，但它不能_______。15．动滑轮实质是______________的杠杆，使用动滑轮可以_______力，但_______改变力的方向。16.动滑轮下面挂一个20千克的物体A(如图11.3.1),挂物体的钩子承受_______牛的力,挂绳子的钩承受_________牛的力(动滑轮重不计).17.如图11.3.2，物体重10N，且处于静止状态。该滑轮是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。18.使用滑轮组可以达到的目的是A．省力而且一定能改变力的方向B．省力但不可能改变力的方向C．省力而且能省距离D．能省力而且也可以改变力的方向19.用如图所示的滑轮组提升物体，以及已知物体重200牛，物体匀速上升1米，不计滑轮组重及摩擦，则：（）A.拉力为80牛B.拉力为40牛；C.绳的自由端拉出4米D.绳的自由端拉出1米。20.如图所示，用三种不同的方式分别拉同一物体在水平地面上做匀速直线运动，所用拉力分别为F1、F2和F3，则它们的大小关系正确的是（）A．F3＜F1＜F2B．F1＜F2＜F3C．F2＜F1＜F3D．F3＜F2＜F121.一位同学双手的最大拉力为500牛，现在他用一个动滑轮和一个定滑轮组成的滑轮组，最多能提起的物重为（）A．500牛B．1000牛C．1500牛D．250牛22.如图所示的装置中，甲物重5N，乙物重3N。甲、乙均保持静止状态，不计弹簧测力计自重。则甲受到的合力和弹簧测力计的示数分别是（）图11.3.2.AF图11.3.14A．0N，3NB．0N，5NC．2N，5ND．2N，3N23.如图所示，有四个滑轮组，若分别用来把60N的重物提起。在动滑轮、绳重和摩擦不计的情况下，则F1=_____N，F2=_____N，F3=_____N，F4=_____N。24.根据图中的省力要求，画出绕绳子的方法(不计摩擦及滑轮重).25.利用图的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。26.汽车...
