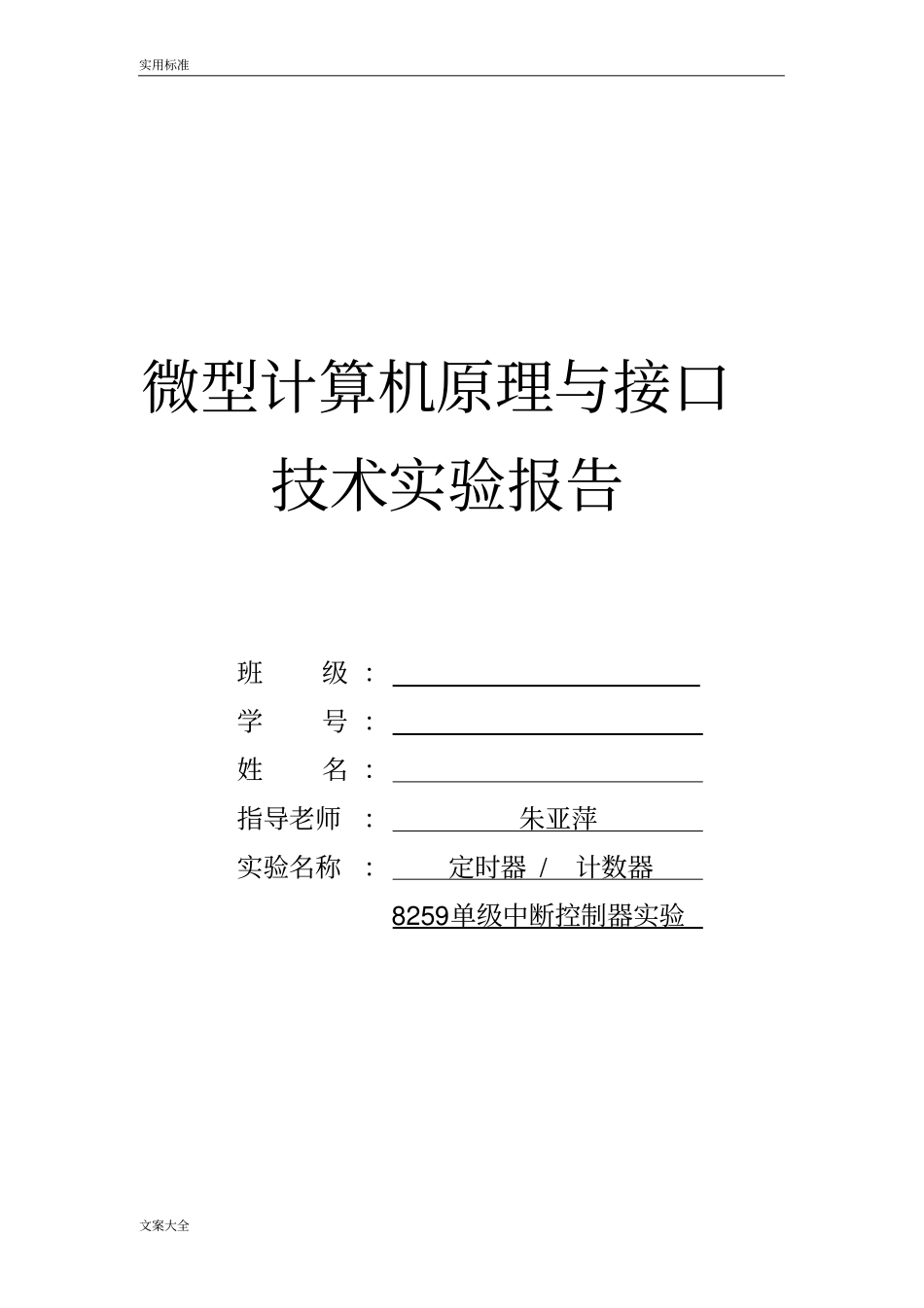

实用标准文案大全微型计算机原理与接口技术实验报告班级：学号：姓名：指导老师：朱亚萍实验名称：定时器/计数器8259单级中断控制器实验实用标准文案大全实验六定时器/计数器一、实验目的1.学会8253芯片和微机接口的原理和方法；2.掌握8253定时器/计数器的工作方式和编程原理。二、实验内容用8253的0通道工作在方式3，产生方波。三、实验接线图图6-1四、编程指南1.8253芯片介绍：8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。8253的功能用途：⑴延时中断⑵可编程频率发生器⑶事件计数器⑷二进制倍频器⑸实时时钟⑹数字单稳态输出⑺复杂的电机控制器实用标准文案大全2.8253的六种工作方式：⑴方式0：计数结束中断⑵方式l：可编程频率发生⑶方式2：频率发生器⑷方式3：方波频率发生器⑸方式4：软件触发的选通信号⑹方式5：硬件触发的选通信号五、实验程序框图图6-2六、实验步骤1.断电连接导线,按图6-1连好实验线路：⑴8253的GATE0接+5V；⑵8253的CLK0插孔接分频器74LS393（左下方）的T2插孔，分频器的频率源为8.0MHZ，T→8.0MHZ。2.在PC机和实验系统联机状态下，新建实验程序，编辑完成后进行保存（保存后缀为.asm文件）；3.编译下载；4.全速运行，运行程序。七、实验程序CODESEGMENTASSUMECS:CODETIMEPROCFARSTART:MOVDX,43HMOVAL,37HOUTDX,ALMOVDX,40H;控制口地址;设置通道0，先读写低字节后读写高;字节，方式3，BCD计数;通道0口地址实用标准文案大全MOVAL,00HOUTDX,ALMOVAL,90HOUTDX,ALJMP$TIMEENDPCODEENDSENDSTART;先读写低字节;后读写高字节;结束程序八、实验结果将OUT0接二极管，相应的发光二极管会以一定周期闪烁。九、实验中遇到的问题及解决方式问题：编程完成后，运行发现没有任何现象。解决：反复检查程序后，确认不是程序错误，猜测可能是CLK0输入时钟频率过高(查阅实验指导书，分频电路当脉冲输入为8.0MHZ时，T0-T7输出脉冲频率依次为4.0MHZ，2.0MHZ，1.0MHZ，500KHZ，250KHZ，125KHZ，62500HZ，31250HZ)，于是再不该程序的情况下，直接将CLK0接T7，发光二极管开始以一定周期闪烁。实用标准文案大全实验七8259单级中断控制器实验一、实验目的1.掌握8259中断控制器的接口方法；2.掌握8259中断控制器的应用编程。二、实验内容利用8259实现对外部中断的响应和处理，要求程序对每次中断进行计数，并将计数结果送数码显示。三、实验接线图图7-1四、编程指南1.8259芯片介绍：中断控制器8259A是专为控制优先级中断而设计的芯片。它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中。因此无需附加任何电路，只需对8259A进行编程，就可以管理8级中断，并选择优先模式和中断请求方式。即中断结构可以由用户编程来设定。同时，在不需要增加其它电路的情况下，通过多片8259A的级联，能构成多达64级的矢量中断系统；表7-1中断序号01234567变量地址20H23H24H27H28H2BH2CH2FH30H22H34H37H38H3BH3CH3FH实用标准文案大全2.本实验中使用3号中断源IR3，“”插孔和IR3相连，中断方式为边沿触发方式，每拨二次AN开关产生一次中断，满5次中断，显示“555555”。如果中断源电平信号不符合规定要求，则自动转到7号中断，显示“Err”。五、实验程序框图六、实验步骤1.断电连接导线,按图7-1连好实验线路：⑴8259的INT连8088的INTR；⑵8259的INTA连8088的INTA；⑶“”插孔和8259的3号中断IR3插孔相连，“”端初始为低电平；⑷8259的CS端接FF80H孔。2.在PC机和实验系统联机状态下，新建实验程序，编辑完成后进行保存（保存后缀为.asm文件）；3.编译下载；4.全速运行，运行程序。七、实验程序图7-2(a)主程序(b)IR3中断服务程序(c)IR7中断服务程序实用标准文案大全DATASEGMENTBUFDB6DUP(?)CONTDB?DATA1:DB0c0h,0f9h,0a4h,0b0h,99h,DB92h,82h,0f8h,80h,90h,DB88h,83h,0c6h,0a1h,86h,DB8eh,0ffh,0ch,89h,0deh,DB0c7h,8ch,0f3h,0bfh,8fhDATAENDSCODESEGMENTASSUMECS:CODE,DS:DATAINT_1EQU0FF80HINT_2EQU0FF81HINT_IR3EQUADD1_IR3INT_IR7EQUERR_IR7MAINPROCFARSTART:MOVAX,DATAMOVDS,AXMOVES,AXCLDCALLBUF1CALLINIT_8259CALLWRI_INTEMOVC...
