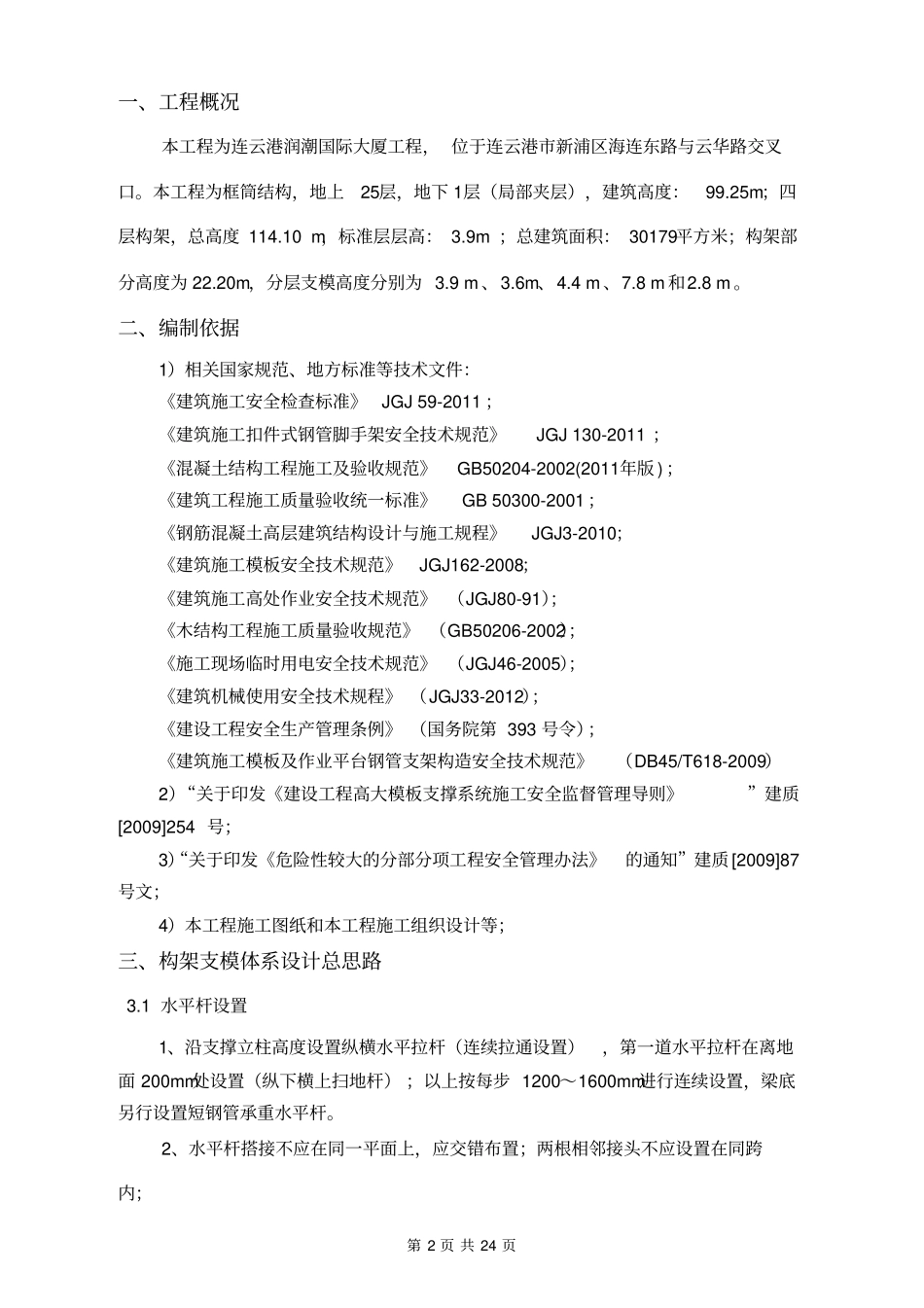

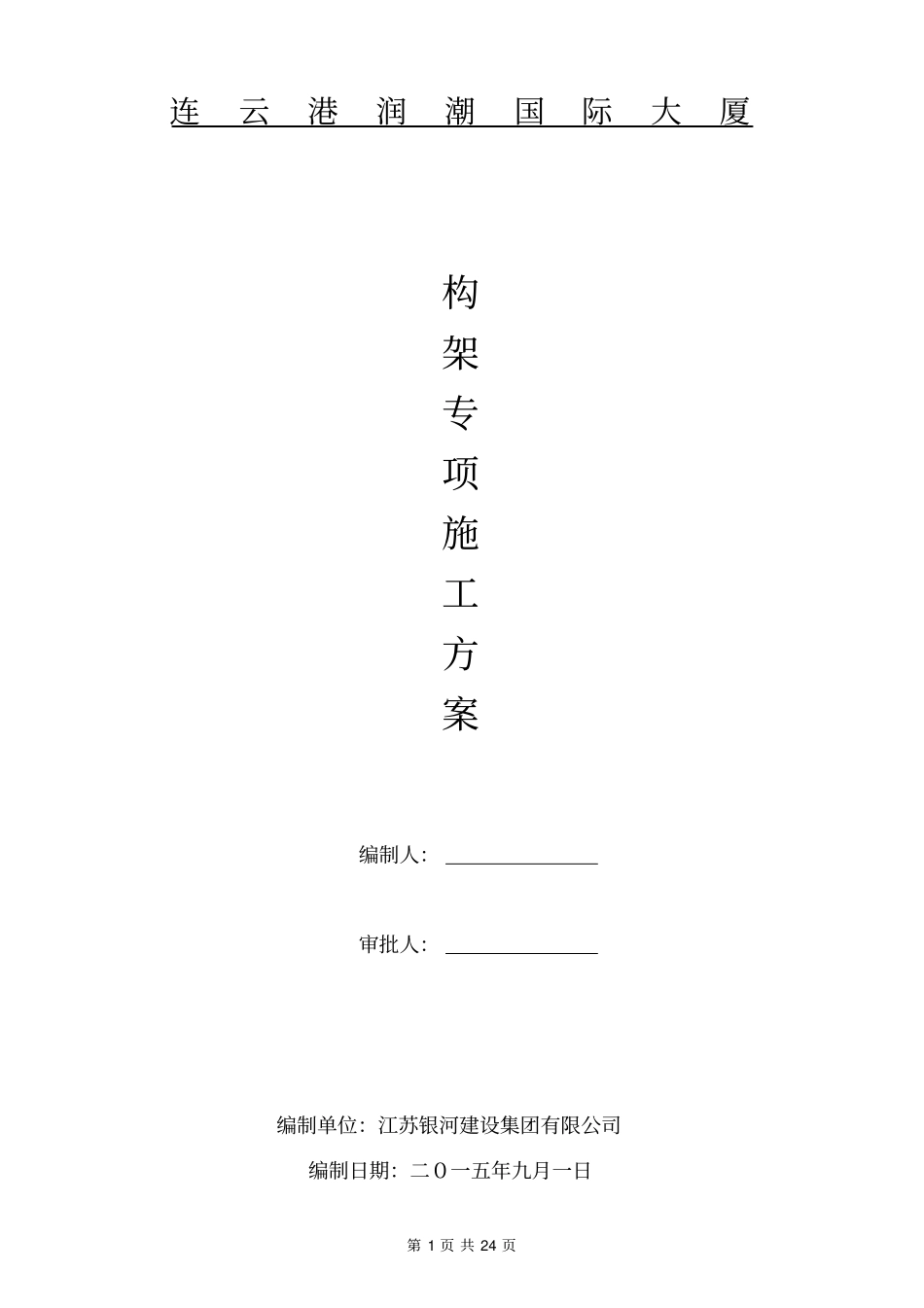

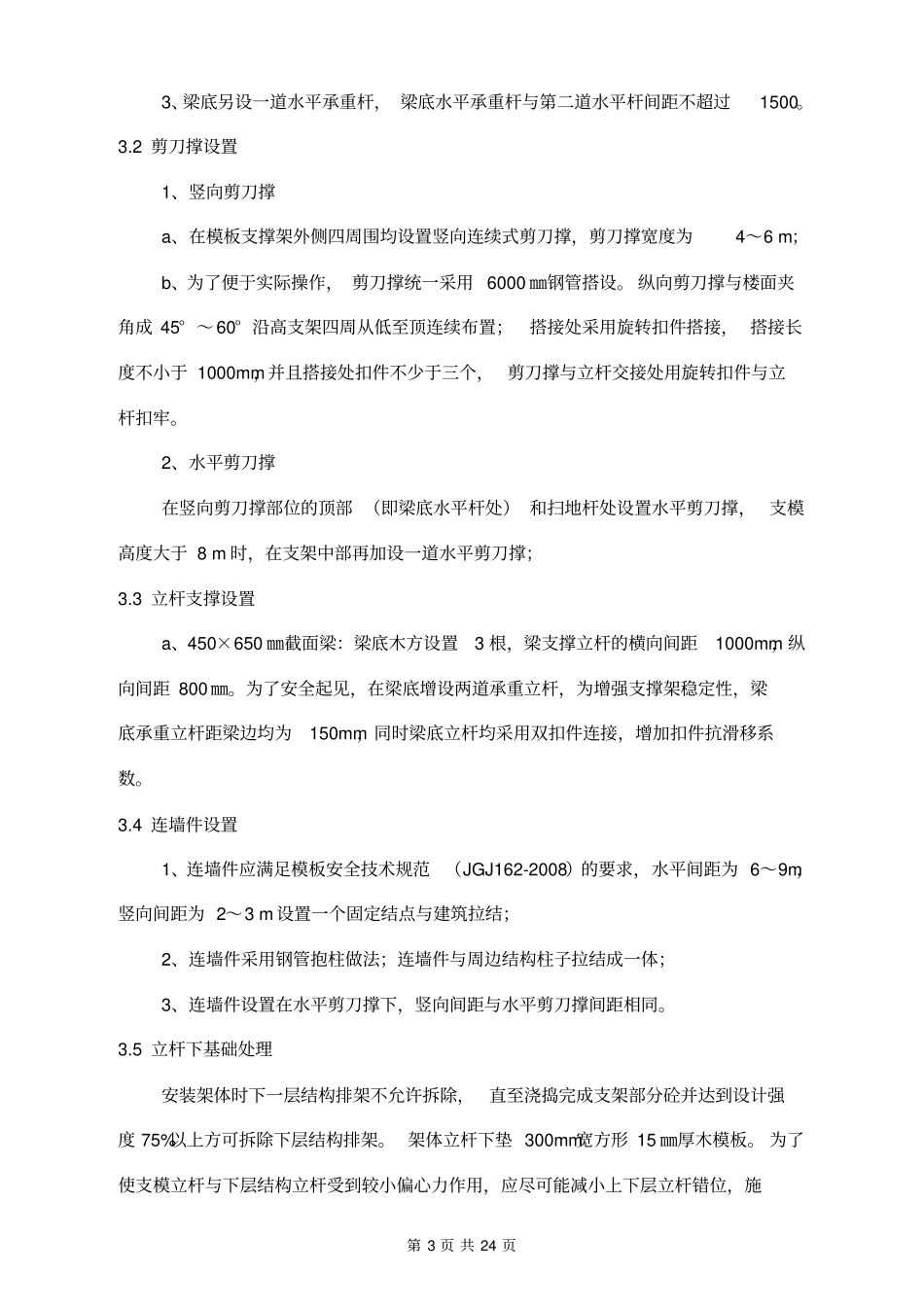

第1页共24页连云港润潮国际大厦构架专项施工方案编制人：审批人：编制单位：江苏银河建设集团有限公司编制日期：二０一五年九月一日第2页共24页一、工程概况本工程为连云港润潮国际大厦工程，位于连云港市新浦区海连东路与云华路交叉口。本工程为框筒结构，地上25层，地下1层（局部夹层），建筑高度：99.25m；四层构架，总高度114.10m，标准层层高：3.9m；总建筑面积：30179平方米；构架部分高度为22.20m，分层支模高度分别为3.9m、3.6m、4.4m、7.8m和2.8m。二、编制依据1）相关国家规范、地方标准等技术文件：《建筑施工安全检查标准》JGJ59-2011；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；《混凝土结构工程施工及验收规范》GB50204-2002(2011年版)；《建筑工程施工质量验收统一标准》GB50300-2001；《钢筋混凝土高层建筑结构设计与施工规程》JGJ3-2010；《建筑施工模板安全技术规范》JGJ162-2008；《建筑施工高处作业安全技术规范》（JGJ80-91）；《木结构工程施工质量验收规范》（GB50206-2002）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑机械使用安全技术规程》（JGJ33-2012）；《建设工程安全生产管理条例》（国务院第393号令）；《建筑施工模板及作业平台钢管支架构造安全技术规范》（DB45/T618-2009）2）“关于印发《建设工程高大模板支撑系统施工安全监督管理导则》”建质[2009]254号；3）“关于印发《危险性较大的分部分项工程安全管理办法》的通知”建质[2009]87号文；4）本工程施工图纸和本工程施工组织设计等；三、构架支模体系设计总思路3.1水平杆设置1、沿支撑立柱高度设置纵横水平拉杆（连续拉通设置），第一道水平拉杆在离地面200mm处设置（纵下横上扫地杆）；以上按每步1200～1600mm进行连续设置，梁底另行设置短钢管承重水平杆。2、水平杆搭接不应在同一平面上，应交错布置；两根相邻接头不应设置在同跨内；第3页共24页3、梁底另设一道水平承重杆，梁底水平承重杆与第二道水平杆间距不超过1500。3.2剪刀撑设置1、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑，剪刀撑宽度为4～6m；b、为了便于实际操作，剪刀撑统一采用6000㎜钢管搭设。纵向剪刀撑与楼面夹角成45°～60°沿高支架四周从低至顶连续布置；搭接处采用旋转扣件搭接，搭接长度不小于1000mm，并且搭接处扣件不少于三个，剪刀撑与立杆交接处用旋转扣件与立杆扣牢。2、水平剪刀撑在竖向剪刀撑部位的顶部（即梁底水平杆处）和扫地杆处设置水平剪刀撑，支模高度大于8m时，在支架中部再加设一道水平剪刀撑；3.3立杆支撑设置a、450×650㎜截面梁：梁底木方设置3根，梁支撑立杆的横向间距1000mm，纵向间距800㎜。为了安全起见，在梁底增设两道承重立杆，为增强支撑架稳定性，梁底承重立杆距梁边均为150mm，同时梁底立杆均采用双扣件连接，增加扣件抗滑移系数。3.4连墙件设置1、连墙件应满足模板安全技术规范（JGJ162-2008）的要求，水平间距为6～9m，竖向间距为2～3m设置一个固定结点与建筑拉结；2、连墙件采用钢管抱柱做法；连墙件与周边结构柱子拉结成一体；3、连墙件设置在水平剪刀撑下，竖向间距与水平剪刀撑间距相同。3.5立杆下基础处理安装架体时下一层结构排架不允许拆除，直至浇捣完成支架部分砼并达到设计强度75%以上方可拆除下层结构排架。架体立杆下垫300mm宽方形15㎜厚木模板。为了使支模立杆与下层结构立杆受到较小偏心力作用，应尽可能减小上下层立杆错位，施第4页共24页工时应两层立杆位置对比结合施工，如不能满足对应位置的，应在支架支撑系统立杆下层结构对应位置增设立杆，以确保安全。四、模板支撑体系施工总部署4.1施工准备1、主材模板：1830㎜×915㎜×12㎜覆面木胶合板。钢管：Φ48×3.0㎜钢管主要扣件：直角扣件、对接扣件、旋转扣件。方木：截面尺寸为50㎜×100㎜×2000㎜的方木。主要杆件：立杆、大横杆、剪刀撑等。其它材料：Φ14穿墙螺杆、40～100㎜长铁钉等。（1）对进场的钢管、扣件验收合格后才能用到现场。不合格的必须退场处理。（2）旧钢管的检查应符合下列规定a、表面锈蚀深度应符合规范的规定。锈蚀检查应每年一次。检查时...
