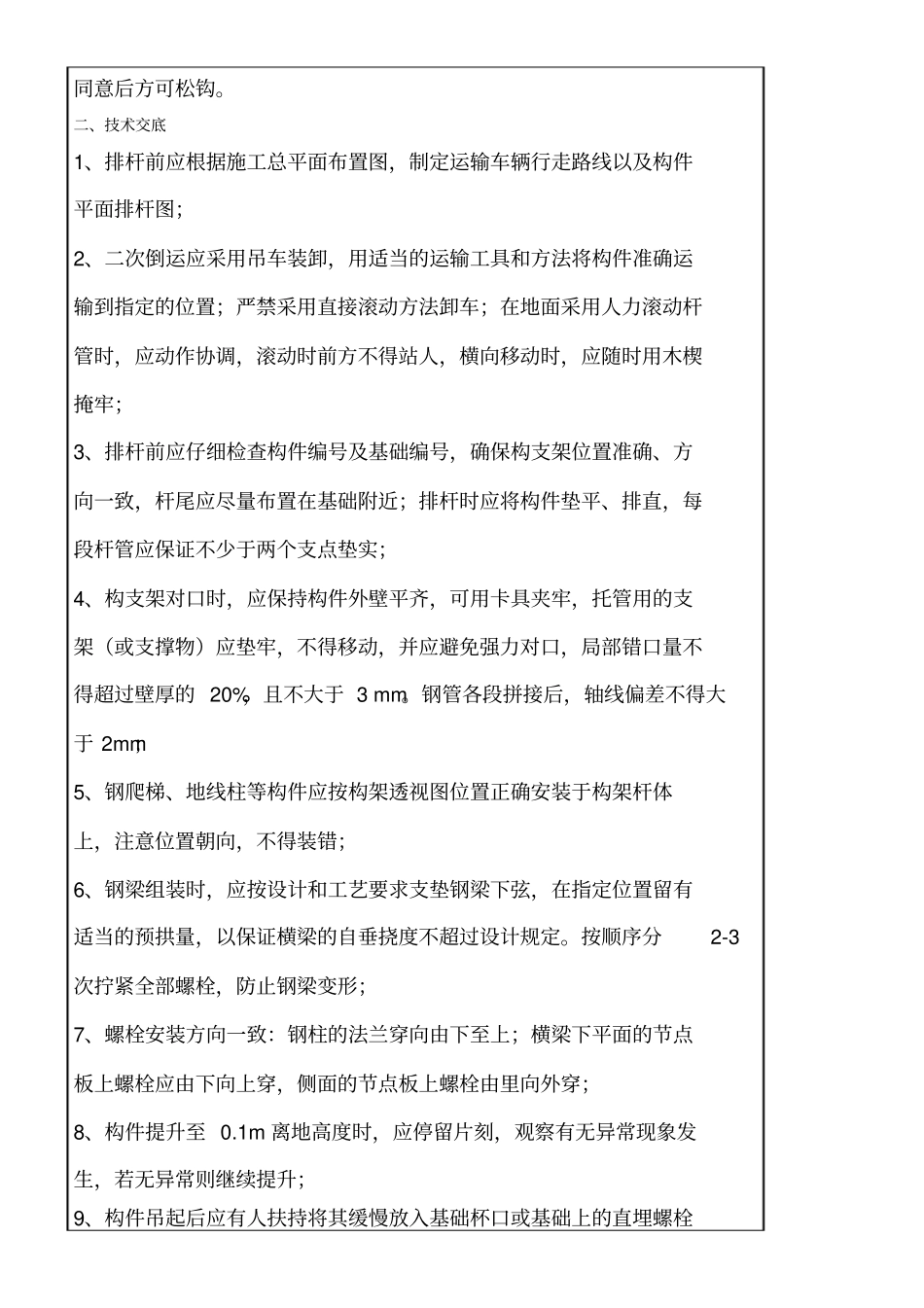

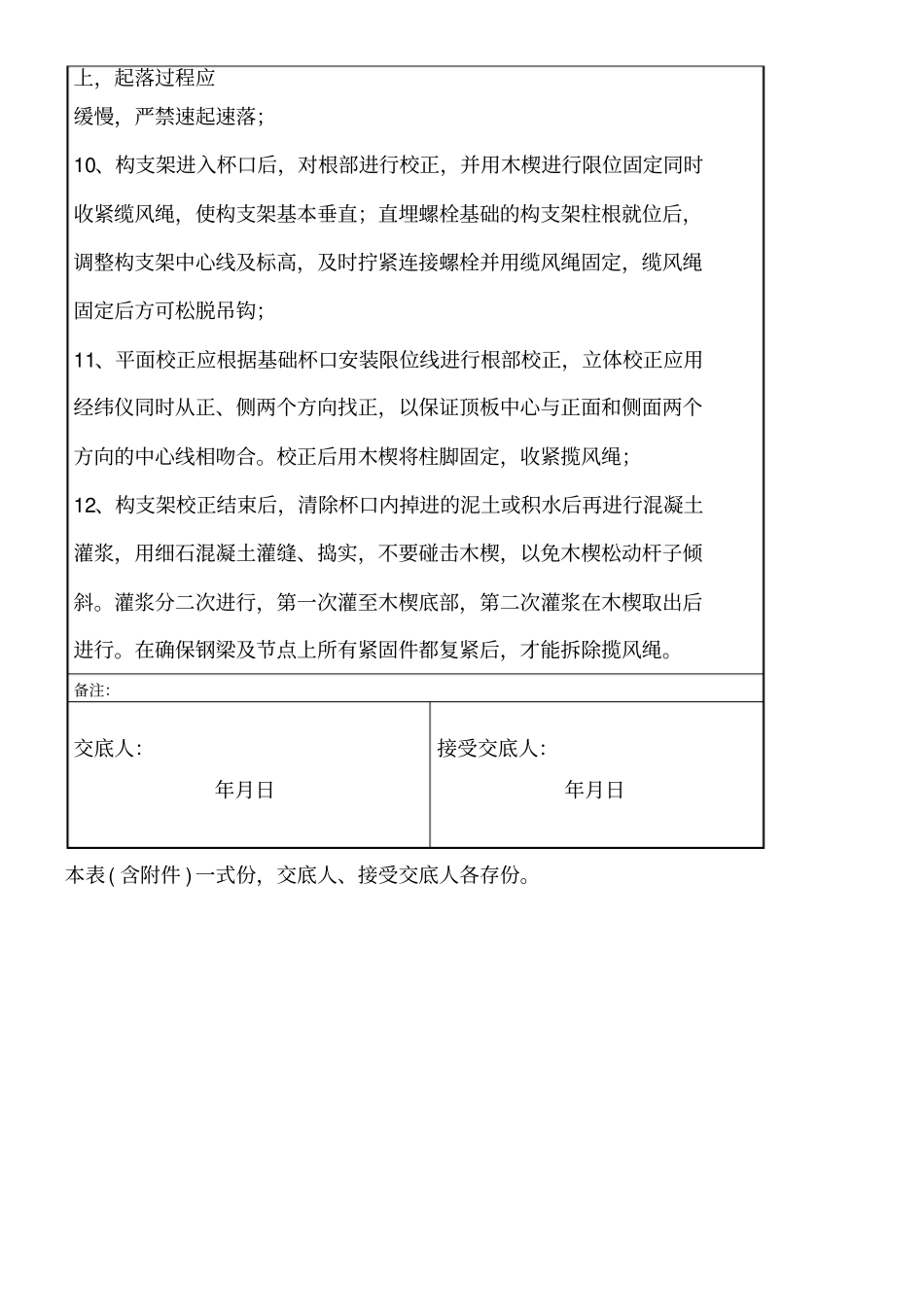

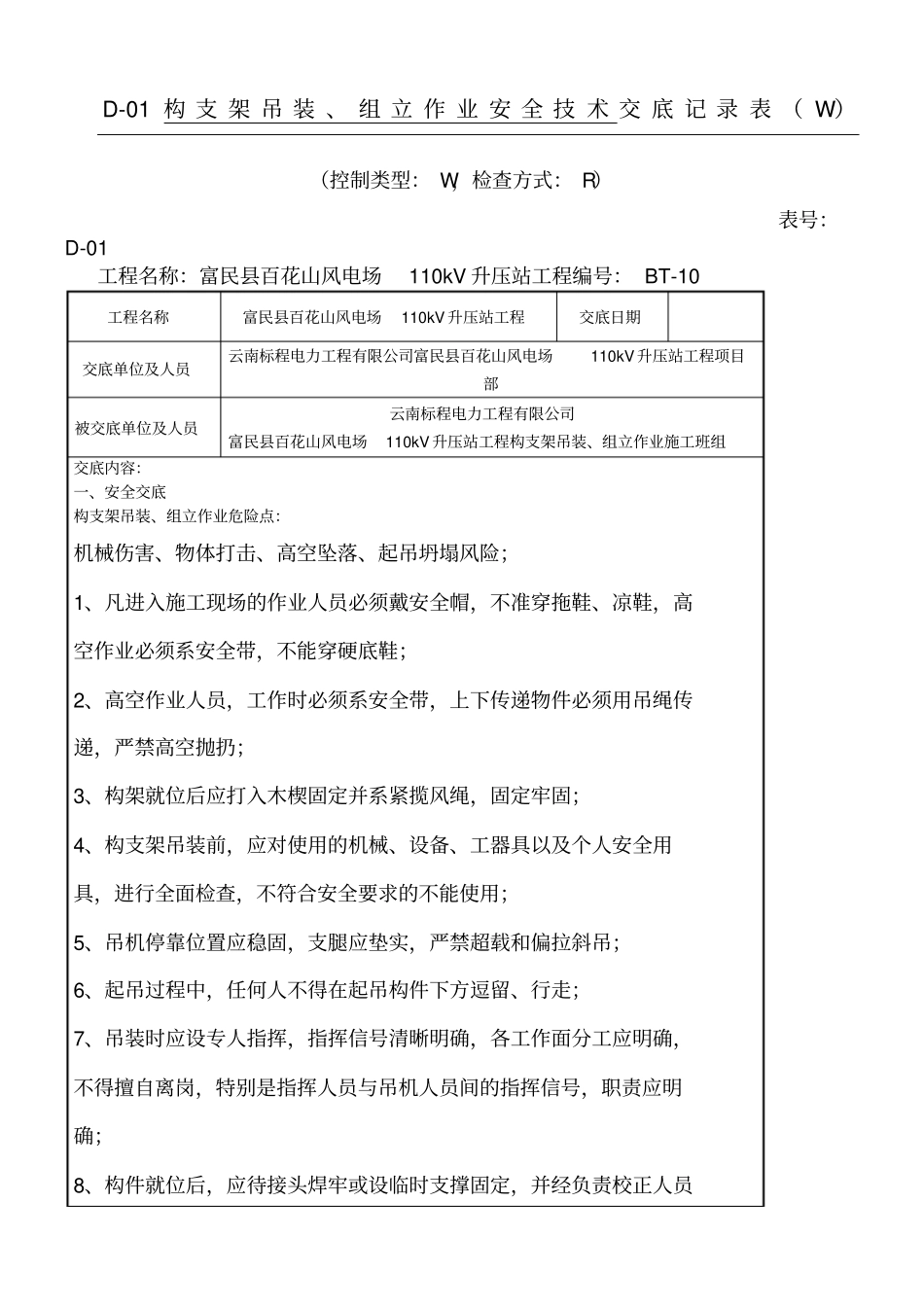

D-01构支架吊装、组立作业安全技术交底记录表（W）（控制类型：W，检查方式：R）表号：D-01工程名称：富民县百花山风电场110kV升压站工程编号：BT-10工程名称富民县百花山风电场110kV升压站工程交底日期交底单位及人员云南标程电力工程有限公司富民县百花山风电场110kV升压站工程项目部被交底单位及人员云南标程电力工程有限公司富民县百花山风电场110kV升压站工程构支架吊装、组立作业施工班组交底内容：一、安全交底构支架吊装、组立作业危险点：机械伤害、物体打击、高空坠落、起吊坍塌风险；1、凡进入施工现场的作业人员必须戴安全帽，不准穿拖鞋、凉鞋，高空作业必须系安全带，不能穿硬底鞋；2、高空作业人员，工作时必须系安全带，上下传递物件必须用吊绳传递，严禁高空抛扔；3、构架就位后应打入木楔固定并系紧揽风绳，固定牢固；4、构支架吊装前，应对使用的机械、设备、工器具以及个人安全用具，进行全面检查，不符合安全要求的不能使用；5、吊机停靠位置应稳固，支腿应垫实，严禁超载和偏拉斜吊；6、起吊过程中，任何人不得在起吊构件下方逗留、行走；7、吊装时应设专人指挥，指挥信号清晰明确，各工作面分工应明确，不得擅自离岗，特别是指挥人员与吊机人员间的指挥信号，职责应明确；8、构件就位后，应待接头焊牢或设临时支撑固定，并经负责校正人员同意后方可松钩。二、技术交底1、排杆前应根据施工总平面布置图，制定运输车辆行走路线以及构件平面排杆图；2、二次倒运应采用吊车装卸，用适当的运输工具和方法将构件准确运输到指定的位置；严禁采用直接滚动方法卸车；在地面采用人力滚动杆管时，应动作协调，滚动时前方不得站人，横向移动时，应随时用木楔掩牢；3、排杆前应仔细检查构件编号及基础编号，确保构支架位置准确、方向一致，杆尾应尽量布置在基础附近；排杆时应将构件垫平、排直，每段杆管应保证不少于两个支点垫实；4、构支架对口时，应保持构件外壁平齐，可用卡具夹牢，托管用的支架（或支撑物）应垫牢，不得移动，并应避免强力对口，局部错口量不得超过壁厚的20%，且不大于3mm。钢管各段拼接后，轴线偏差不得大于2mm；5、钢爬梯、地线柱等构件应按构架透视图位置正确安装于构架杆体上，注意位置朝向，不得装错；6、钢梁组装时，应按设计和工艺要求支垫钢梁下弦，在指定位置留有适当的预拱量，以保证横梁的自垂挠度不超过设计规定。按顺序分2-3次拧紧全部螺栓，防止钢梁变形；7、螺栓安装方向一致：钢柱的法兰穿向由下至上；横梁下平面的节点板上螺栓应由下向上穿，侧面的节点板上螺栓由里向外穿；8、构件提升至0.1m离地高度时，应停留片刻，观察有无异常现象发生，若无异常则继续提升；9、构件吊起后应有人扶持将其缓慢放入基础杯口或基础上的直埋螺栓上，起落过程应缓慢，严禁速起速落；10、构支架进入杯口后，对根部进行校正，并用木楔进行限位固定同时收紧缆风绳，使构支架基本垂直；直埋螺栓基础的构支架柱根就位后，调整构支架中心线及标高，及时拧紧连接螺栓并用缆风绳固定，缆风绳固定后方可松脱吊钩；11、平面校正应根据基础杯口安装限位线进行根部校正，立体校正应用经纬仪同时从正、侧两个方向找正，以保证顶板中心与正面和侧面两个方向的中心线相吻合。校正后用木楔将柱脚固定，收紧揽风绳；12、构支架校正结束后，清除杯口内掉进的泥土或积水后再进行混凝土灌浆，用细石混凝土灌缝、捣实，不要碰击木楔，以免木楔松动杆子倾斜。灌浆分二次进行，第一次灌至木楔底部，第二次灌浆在木楔取出后进行。在确保钢梁及节点上所有紧固件都复紧后，才能拆除揽风绳。备注：交底人：年月日接受交底人：年月日本表(含附件)一式份，交底人、接受交底人各存份。
