焊缝基础知识课件VIP免费

焊缝基础知识课件_第1页
1/23

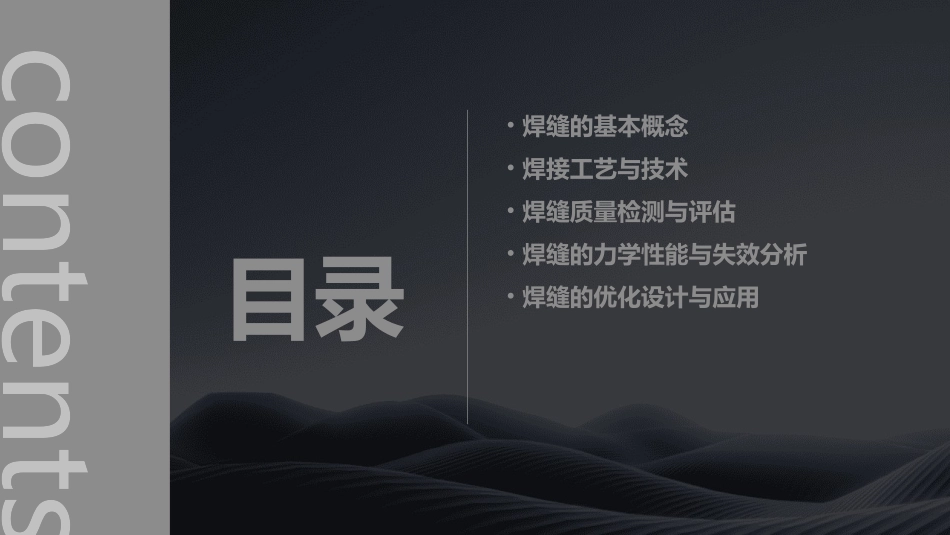

焊缝基础知识课件_第2页
2/23
焊缝基础知识课件_第3页
3/23
焊缝基础知识课件contents目录•焊缝的基本概念•焊接工艺与技术•焊缝质量检测与评估•焊缝的力学性能与失效分析•焊缝的优化设计与应用焊缝的基本概念01焊缝是指通过焊接工艺将两个金属件连接在一起所形成的接缝。定义根据焊接工艺、焊缝形状和用途的不同,焊缝可分为平焊缝、立焊缝、横焊缝、仰焊缝等。分类定义与分类焊缝符号为了简化图纸标注,焊缝符号被引入到图纸中,常见的焊缝符号包括角焊缝、对接焊缝、塞焊缝等。标注方法在图纸上,焊缝的标注通常包括基本符号、指引线、辅助符号、补充符号等部分,这些符号的组合使用可以清晰地表示出焊缝的形状、尺寸和焊接方法等信息。焊缝符号与标注将两个金属板或管件在对接位置进行焊接所形成的焊缝,广泛应用于各种金属结构的连接。对接焊缝将两个金属板或管件在角接位置进行焊接所形成的焊缝,常用于固定和加强结构。角焊缝在两个金属板之间的间隙进行焊接所形成的焊缝,常用于大型箱体结构的密封连接。塞焊缝将两个金属板或管件搭接在一起进行焊接所形成的焊缝,常用于管道和容器的密封连接。搭接焊缝焊缝的形式与应用焊接工艺与技术02电弧焊、激光焊、钎焊等,每种焊接方法都有其特点和应用范围。焊接方法电弧焊激光焊钎焊利用电弧热量熔化焊条和母材,形成焊接接头。常见的电弧焊有手弧焊、埋弧焊等。利用高能激光束熔化材料,实现精确、快速的焊接。激光焊具有焊接质量高、变形小等优点。利用熔点低于母材的钎料,将母材连接起来。钎焊常用于电子元件、珠宝等精密焊接。焊接方法简介焊接电流焊接速度焊条角度保护气体流量焊接工艺参数01020304电流的大小直接影响焊接质量和效率,过大或过小的电流都会影响焊接质量。焊接速度决定了焊接效率,合适的焊接速度能够保证焊接质量和美观度。焊条的角度对焊接质量也有影响,合适的焊条角度能够使焊接更加美观和质量更高。对于一些需要保护气体的焊接方法,气体流量的大小也会影响焊接质量和效率。两个对接的工件,通过焊接形成接头。对接接头的承载能力较高,常用于受力较大的结构。对接接头一个工件的边缘与另一个工件垂直,形成T字形结构。T型接头在桥梁、建筑等结构中广泛应用。T型接头两个工件呈一定角度连接,通过焊接形成接头。角接接头常用于管道、法兰等连接。角接接头两个工件呈平行或倾斜状态,一端搭在另一端上,通过焊接连接。搭接接头常用于板材、管材的连接。搭接接头焊接接头形式与性能焊缝质量检测与评估03通过肉眼或低倍放大镜观察焊缝表面,检查是否存在裂纹、气孔、夹渣等缺陷。目视检测触觉检测荧光检测通过触摸焊缝表面,感知是否存在凸起、凹陷等不平整现象。利用荧光剂对焊缝进行涂抹,通过紫外线照射观察荧光现象,判断是否存在裂纹等缺陷。030201焊缝外观检测无损检测技术射线检测利用X射线或γ射线对焊缝进行照射,通过底片或数字化成像技术观察焊缝内部结构,判断是否存在气孔、夹渣、未熔合等缺陷。超声检测利用超声波在焊缝中传播的反射和折射现象,通过仪器分析波形判断是否存在内部缺陷。磁粉检测利用磁粉对焊缝进行磁化处理,通过观察磁粉分布情况判断是否存在裂纹、气孔等缺陷。010204焊缝质量评估标准GB/T12467.1-12467.8《焊接质量要求金属材料的熔化焊》GB/T19869.1-19869.4《钢熔化焊接接头质量要求》ASMEB31.3《工艺管道》AWSB4.0-1998《焊接质量评估标准》03焊缝的力学性能与失效分析04焊缝的强度是指焊缝抵抗断裂的能力,通常用抗拉强度、屈服强度等指标来衡量。焊缝的韧性是指焊缝抵抗冲击载荷的能力,通常用冲击功、冲击韧性等指标来衡量。焊缝的强度和韧性受到焊接工艺、母材质量、焊接缺陷等多种因素的影响。焊缝的强度与韧性疲劳性能与寿命预测疲劳性能是指焊缝在交变载荷作用下抵抗断裂的能力。疲劳寿命预测是通过疲劳试验和疲劳分析,预测焊缝在不同交变载荷下的寿命。疲劳性能和寿命预测对于评估焊接结构的安全性和可靠性具有重要意义。某桥梁焊接节点失效分析,通过失效分析发现,焊缝存在未熔合、气孔等焊接缺陷,导致焊缝强度不足,最终引发失效。某压力容器焊接接头失效分析,通过失效分析发现,焊缝存在过烧组织,导致韧性...
