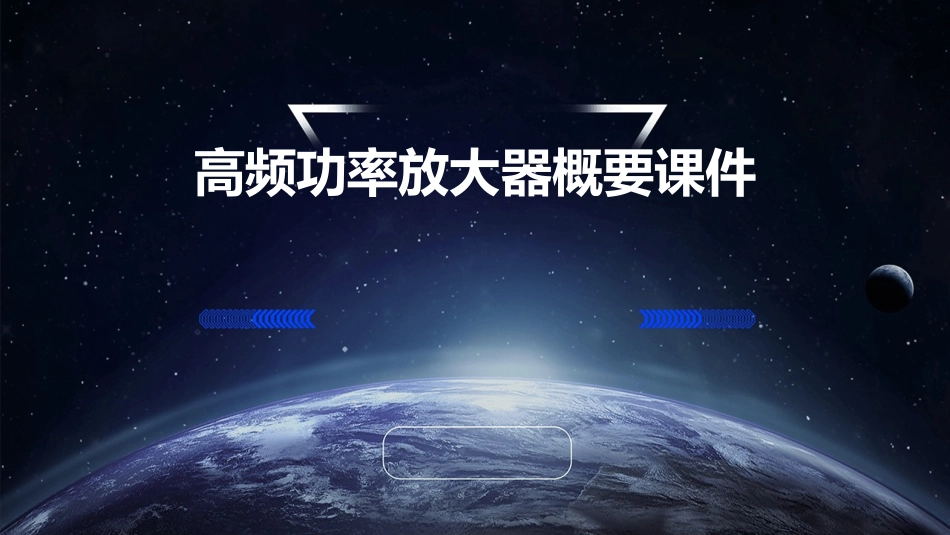

高频功率放大器概要课件_第1页
1/32

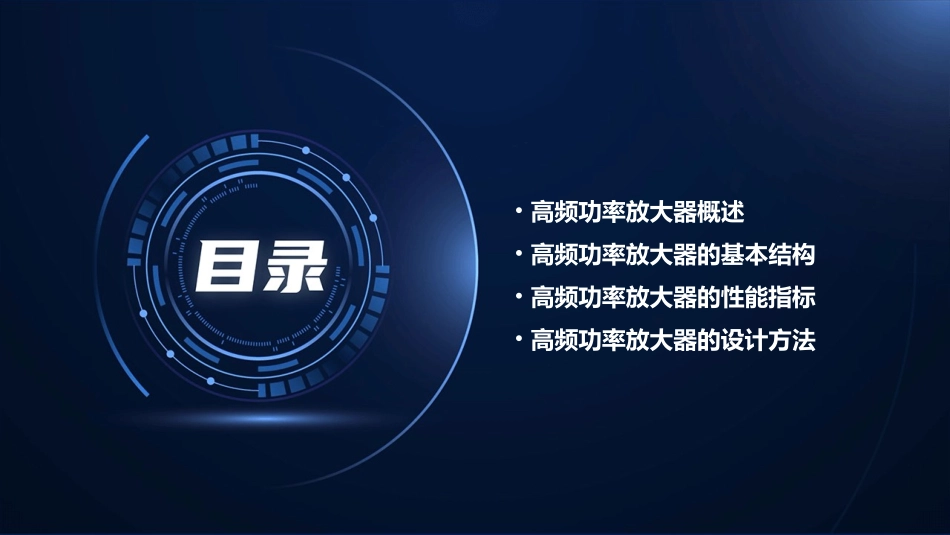

高频功率放大器概要课件_第2页
2/32
高频功率放大器概要课件_第3页
3/32
高频功率放大器概要课件•高频功率放大器概述•高频功率放大器的基本结构•高频功率放大器的性能指标•高频功率放大器的设计方法•高频功率放大器的应用与实例•高频功率放大器的发展趋势与挑战高频功率放大器概述01高频功率放大器是一种电子设备,用于放大高频信号,使其具有足够的功率以驱动负载。定义高频功率放大器通过使用晶体管或电子管等器件,将输入信号进行放大,并输出具有一定功率的高频信号。工作原理定义与工作原理根据工作频率、输出功率和应用领域,高频功率放大器可分为多种类型,如宽带放大器、窄带放大器和脉冲放大器等。高频功率放大器广泛应用于通信、雷达、导航、电视广播等领域,用于发射大功率的高频信号。分类与应用应用分类高频功率放大器的发展可以追溯到20世纪初,随着电子技术的不断进步,高频功率放大器的性能和可靠性得到了显著提高。历史目前,高频功率放大器正朝着高效率、高可靠性、高集成度和智能化等方向发展,新型材料和工艺的应用也为其带来了新的发展机遇。发展历史与发展高频功率放大器的基本结构02输入级是高频功率放大器的第一级,主要作用是进行信号的电压放大,为后续的功率放大提供足够大的输入信号。作用输入级通常采用共射放大电路,具有较高的电压放大倍数和较低的输出电阻,能够提供足够的信号电压。特点输入级通常选用晶体管,因为晶体管具有较高的放大倍数和较低的输出电阻,能够满足输入级的需求。元件选择输入级输出级作用输出级是高频功率放大器的最后一级,主要作用是将信号进行功率放大,为负载提供足够大的输出功率。特点输出级通常采用推挽放大电路,具有较高的输出功率和较低的电压放大倍数,能够提供足够的输出电流。元件选择输出级通常选用大功率晶体管或电子管,因为它们能够承受较大的电流和电压,满足输出级的需求。激励级是高频功率放大器中位于输入级和输出级之间的级,主要作用是对输入信号进行电压放大,为输出级提供足够大的输入信号。作用激励级通常采用共基放大电路,具有较高的电压放大倍数和较高的频率响应,能够提供足够大的信号电压。特点激励级通常选用晶体管或电子管,因为它们具有较高的放大倍数和频率响应,能够满足激励级的需求。元件选择激励级特点偏置电路通常由电阻、电容、二极管等元件组成,能够为各级提供稳定的直流偏置电压和电流。元件选择偏置电路中的电阻、电容、二极管等元件需要根据具体的应用需求进行选择,以保证偏置电路的稳定性和可靠性。作用偏置电路是高频功率放大器中用于设置晶体管或电子管工作点的电路,为各级提供合适的直流偏置电压和电流。偏置电路高频功率放大器的性能指标03总结词增益是高频功率放大器的关键性能指标,表示输出信号与输入信号的幅度之比。详细描述增益反映了高频功率放大器对输入信号的放大能力,是衡量放大器性能的重要参数。增益的大小直接影响信号的传输质量和距离。在实际应用中,需要根据具体需求选择合适的增益值。增益总结词效率反映了高频功率放大器能量转换的能力,即输出功率与输入功率之比。详细描述效率越高,表示高频功率放大器的能量利用率越高,可以降低能源消耗和设备发热。在实际应用中,为了提高效率,通常采用一些优化措施,如匹配电路、散热设计等。效率线性度总结词线性度描述了高频功率放大器对非线性信号的处理能力。详细描述线性度越高,表示高频功率放大器对非线性信号的畸变越小,输出的信号失真越少。在实际应用中,为了提高线性度,可以采用一些线性化技术,如预失真、负反馈等。VS动态范围表示高频功率放大器在保证一定性能指标下所能处理的信号强度的变化范围。详细描述动态范围越大,表示高频功率放大器能够处理的信号强度变化范围越广。在实际应用中,需要根据具体需求选择合适的动态范围,以保证信号传输的质量和稳定性。总结词动态范围高频功率放大器的设计方法0403输入输出匹配通过匹配网络实现输入输出阻抗的匹配,提高信号传输效率。01晶体管类型选择根据应用需求选择合适的晶体管类型,如硅双极晶体管、场效应晶体管等。02晶体管参数选择根据放大器性能要求,选择合适的晶体管参数,如增益、功率、频率响应等。...
