某填充墙砌体工程技术交底记录VIP免费

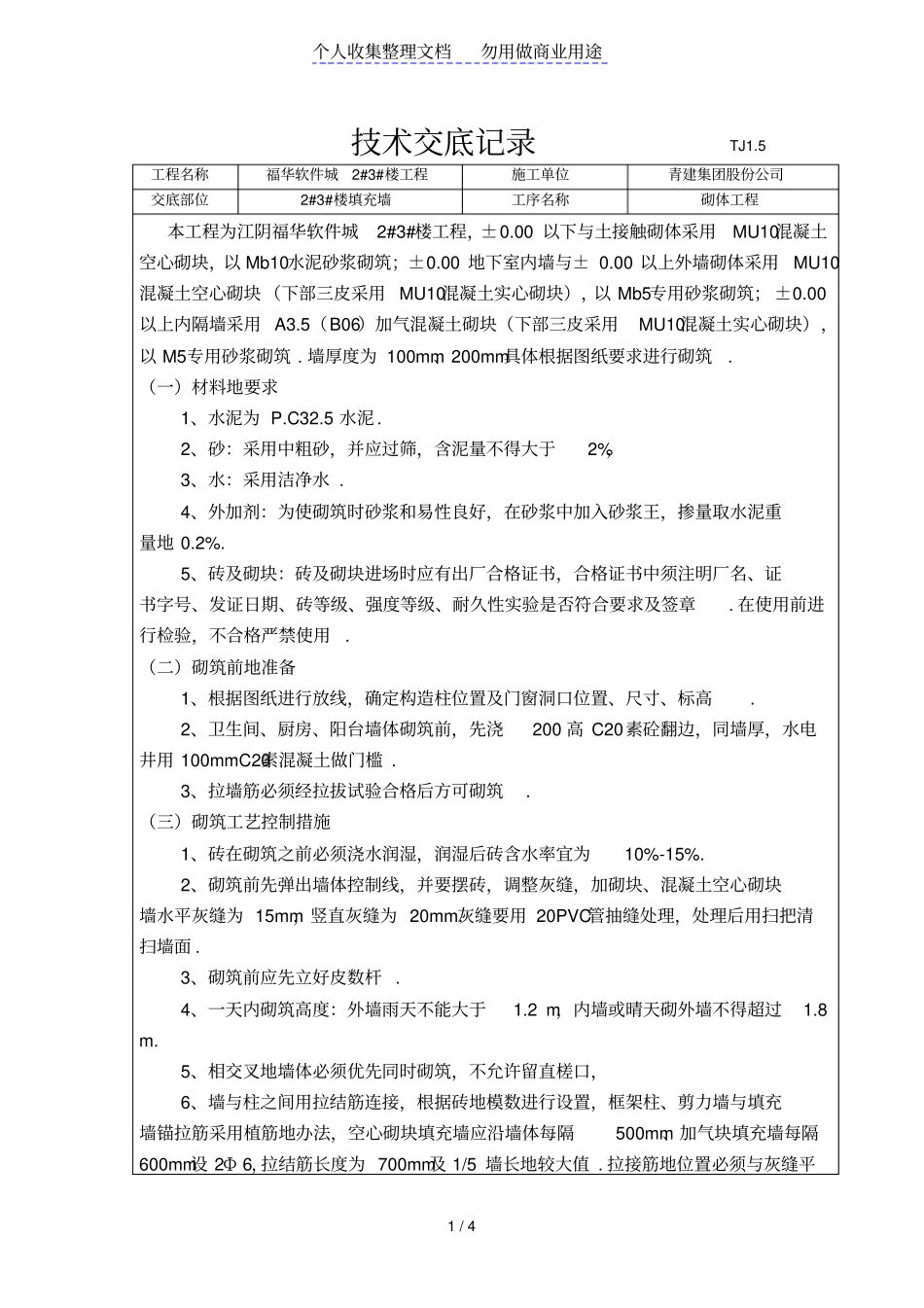

个人收集整理文档勿用做商业用途1/4技术交底记录TJ1.5工程名称福华软件城2#3#楼工程施工单位青建集团股份公司交底部位2#3#楼填充墙工序名称砌体工程本工程为江阴福华软件城2#3#楼工程，±0.00以下与土接触砌体采用MU10混凝土空心砌块，以Mb10水泥砂浆砌筑；±0.00地下室内墙与±0.00以上外墙砌体采用MU10混凝土空心砌块（下部三皮采用MU10混凝土实心砌块），以Mb5专用砂浆砌筑；±0.00以上内隔墙采用A3.5（B06）加气混凝土砌块（下部三皮采用MU10混凝土实心砌块），以M5专用砂浆砌筑.墙厚度为100mm、200mm具体根据图纸要求进行砌筑.（一）材料地要求1、水泥为P.C32.5水泥.2、砂：采用中粗砂，并应过筛，含泥量不得大于2%，3、水：采用洁净水.4、外加剂：为使砌筑时砂浆和易性良好，在砂浆中加入砂浆王，掺量取水泥重量地0.2%.5、砖及砌块：砖及砌块进场时应有出厂合格证书，合格证书中须注明厂名、证书字号、发证日期、砖等级、强度等级、耐久性实验是否符合要求及签章.在使用前进行检验，不合格严禁使用.（二）砌筑前地准备1、根据图纸进行放线，确定构造柱位置及门窗洞口位置、尺寸、标高.2、卫生间、厨房、阳台墙体砌筑前，先浇200高C20素砼翻边，同墙厚，水电井用100mmC20素混凝土做门槛.3、拉墙筋必须经拉拔试验合格后方可砌筑.（三）砌筑工艺控制措施1、砖在砌筑之前必须浇水润湿，润湿后砖含水率宜为10%-15%.2、砌筑前先弹出墙体控制线，并要摆砖，调整灰缝，加砌块、混凝土空心砌块墙水平灰缝为15mm，竖直灰缝为20mm.灰缝要用20PVC管抽缝处理，处理后用扫把清扫墙面.3、砌筑前应先立好皮数杆.4、一天内砌筑高度：外墙雨天不能大于1.2m，内墙或晴天砌外墙不得超过1.8m.5、相交叉地墙体必须优先同时砌筑，不允许留直槎口，6、墙与柱之间用拉结筋连接，根据砖地模数进行设置，框架柱、剪力墙与填充墙锚拉筋采用植筋地办法，空心砌块填充墙应沿墙体每隔500mm、加气块填充墙每隔600mm设2Ф6，拉结筋长度为700mm及1/5墙长地较大值.拉接筋地位置必须与灰缝平个人收集整理文档勿用做商业用途2/4齐，在弹线、立皮数杆时，必须标出拉结筋位置，以便焊接.7、填充墙构造柱地设置详见各单体平面图，下列位置必须设置构造柱：①图纸表明墙身大于5m时设置构造柱，保证每段填充墙不超过3m②挑梁上填充墙体地尽端设置构造柱③非丁字墙端部没有钢筋混凝土墙柱时，应在墙端部设置构造柱.另外外墙与内墙砖皮高度与皮数不符时在内外墙搭接部位设置构造柱，构造长度200mm,宽度同墙厚，纵向钢筋4Φ10，箍筋Φ6@200.构造柱上下端楼层处500mm高度范围内，箍筋间距加密到@100,；钢筋绑扎时，应留好墙体拉结筋，然后先砌墙、后浇筑混凝土.砌体构造柱主筋为4根二级钢10，采用前期预留及后期植筋，上、下各4根，然后绑扎搭接.构造柱为墙厚*200，砌体在构造柱位置时，必须砌成马牙槎，先退后进，进退60mm，砌体构造柱为先砌墙后浇筑，砼强度等级为C20，构造柱顶采用干硬性混凝土捻实.8、墙体内预埋孔洞必须位置准确，防火门洞口处木砖（木砖为预制素混凝土土块）设置位置为：距上下洞口20-30cm，洞口中点设一处.9、砌体工程地顶层和底层在窗底设置通长地现浇混凝土窗台梁，高度不小于120，纵向钢筋4Φ10，箍筋Φ6@200；其他楼层在窗底设置通常地现浇混凝土板带，高度不小于60，纵筋3Φ8（纵筋两端锚入剪力墙内）.10、墙内水、电管线路槽事先不留，待墙砌筑好，并达到一定强度后，再在墙体上弹出槽边线，用手提式砂轮切割机切割后在凿槽，安装后用1：3水泥砂浆填补.11、过梁（1）门窗及设备孔洞定位详见各专业施工图纸，洞顶均设钢筋混凝土过梁，过梁可根据洞口尺寸以及砌块类型按过梁选用表选用.当洞口上方有混凝土梁通过且该梁底标高与门窗洞顶标高距离过近，放不下过梁时，可直接在梁下挂板，大样详节点2-2，当洞口紧贴框架柱时，过梁改为现浇，施工主体结构中，应在框架柱内预留过梁插筋.顶层过梁支撑长度为600，过梁上水平灰缝内设置2Φ6@300通长焊接网片.（2）、在铺放预制过梁时，砖顶必须坐浆，坐浆厚度为20-30mm，采用1﹕2水泥砂浆.（3）、过梁深入墙内长度不得小于250mm，当有钢筋砼柱挡住不能达...
