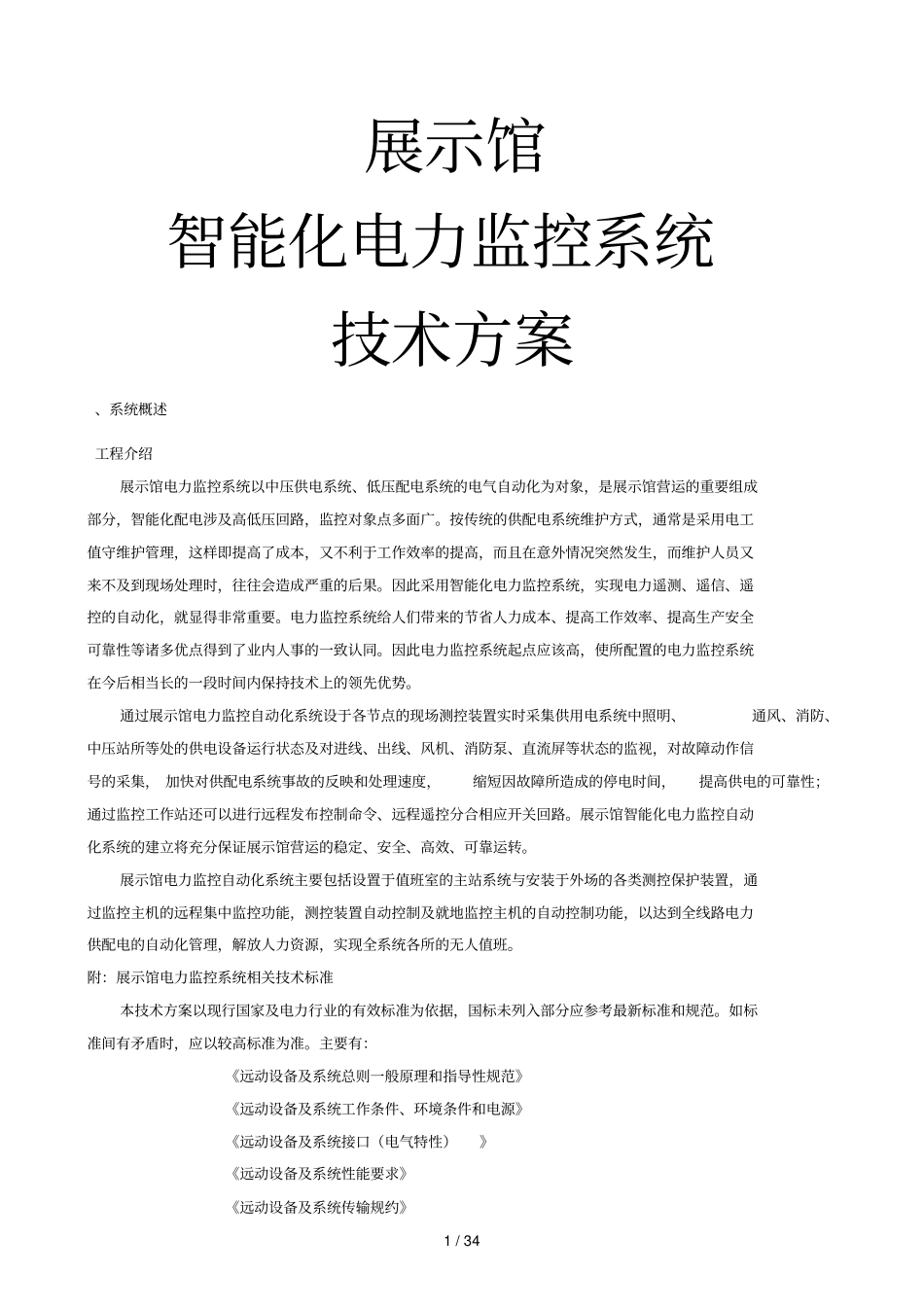

1/34展示馆智能化电力监控系统技术方案、系统概述工程介绍展示馆电力监控系统以中压供电系统、低压配电系统的电气自动化为对象，是展示馆营运的重要组成部分，智能化配电涉及高低压回路，监控对象点多面广。按传统的供配电系统维护方式，通常是采用电工值守维护管理，这样即提高了成本，又不利于工作效率的提高，而且在意外情况突然发生，而维护人员又来不及到现场处理时，往往会造成严重的后果。因此采用智能化电力监控系统，实现电力遥测、遥信、遥控的自动化，就显得非常重要。电力监控系统给人们带来的节省人力成本、提高工作效率、提高生产安全可靠性等诸多优点得到了业内人事的一致认同。因此电力监控系统起点应该高，使所配置的电力监控系统在今后相当长的一段时间内保持技术上的领先优势。通过展示馆电力监控自动化系统设于各节点的现场测控装置实时采集供用电系统中照明、通风、消防、中压站所等处的供电设备运行状态及对进线、出线、风机、消防泵、直流屏等状态的监视，对故障动作信号的采集，加快对供配电系统事故的反映和处理速度，缩短因故障所造成的停电时间，提高供电的可靠性；通过监控工作站还可以进行远程发布控制命令、远程遥控分合相应开关回路。展示馆智能化电力监控自动化系统的建立将充分保证展示馆营运的稳定、安全、高效、可靠运转。展示馆电力监控自动化系统主要包括设置于值班室的主站系统与安装于外场的各类测控保护装置，通过监控主机的远程集中监控功能，测控装置自动控制及就地监控主机的自动控制功能，以达到全线路电力供配电的自动化管理，解放人力资源，实现全系统各所的无人值班。附：展示馆电力监控系统相关技术标准本技术方案以现行国家及电力行业的有效标准为依据，国标未列入部分应参考最新标准和规范。如标准间有矛盾时，应以较高标准为准。主要有：《远动设备及系统总则一般原理和指导性规范》《远动设备及系统工作条件、环境条件和电源》《远动设备及系统接口（电气特性）》《远动设备及系统性能要求》《远动设备及系统传输规约》2/34《基本远动任务配套标准》《电力系统中传输电能脉冲计数量配套标准》《继电保护信息接口配套标准》《计算机场地技术条件》《微型数字电子计算机通用技术条件》《远动终端通用技术条件》《远动设备及系统术语》《地区电网数据采集与监控系统通用技术条件》《电力系统实时数据通信应用层协议》《电力系统调度自动化设计技术规程》《交流采样远动终端技术条件》《远动设备和系统传输规约基本远动任务配套标准》《远动设备和系统传输规约继电保护设备信息接口配套标准》《远动设备及系统第部分：传输规约第篇；基本远动任务配套标准》《电力系统继电保护柜、屏通用技术条件》《电力系统直流电源柜订货技术条件》《阀控式密封铅酸蓄电池订货技术条件》《微机母线保护装置通用技术条件》《电能计量装置技术管理规程》《电力用高频开关整流模块》《微机变压器保护装置通用技术条件》《县级电网调度自动化系统实用化要求及验收》《静态备用电源自动投入装置技术条件》《电测量及电能计量装置设计技术规程》《辐射电磁场干扰试验》《快速瞬变干扰试验》（或）《级高频干扰试验：（）》《静电放电抗干扰度试验：级》《射电磁场抗干扰度试验：级》《快速瞬变电脉冲群抗干扰度试验：级》《冲击（浪涌）抗干扰度试验》《电磁场感应的传导骚扰抗扰度试验》《工频磁场的抗扰度试验》《继电保护和安全自动装置技术规程》3/34《电测量仪表装置设计技术规程》《火力发电厂，变电所二次接线设计技术规程》《微机线路保护装置通用技术条件》《静态继电器保护及安全自动装置技术条件》《电力系统调度自动化设计技术规程》《数字处理计算机硬件测试》《仪表和控制系统功能表示法》《电力系统继电保护及安全自动装置反事故措施要点》国电发［］号《防止电力生产重大事故的二十五项重点要求》国电发［］号《防止电力让产重大事故的二十五项重点要求》继电保护实施细则、监控范围及对象本系统的监控的对象主要为集中在展示馆供配电系统的电气设备等，有配电房的负荷开关柜、断路器柜、低压进线断路器回路、变压器温度、低压出线回...
