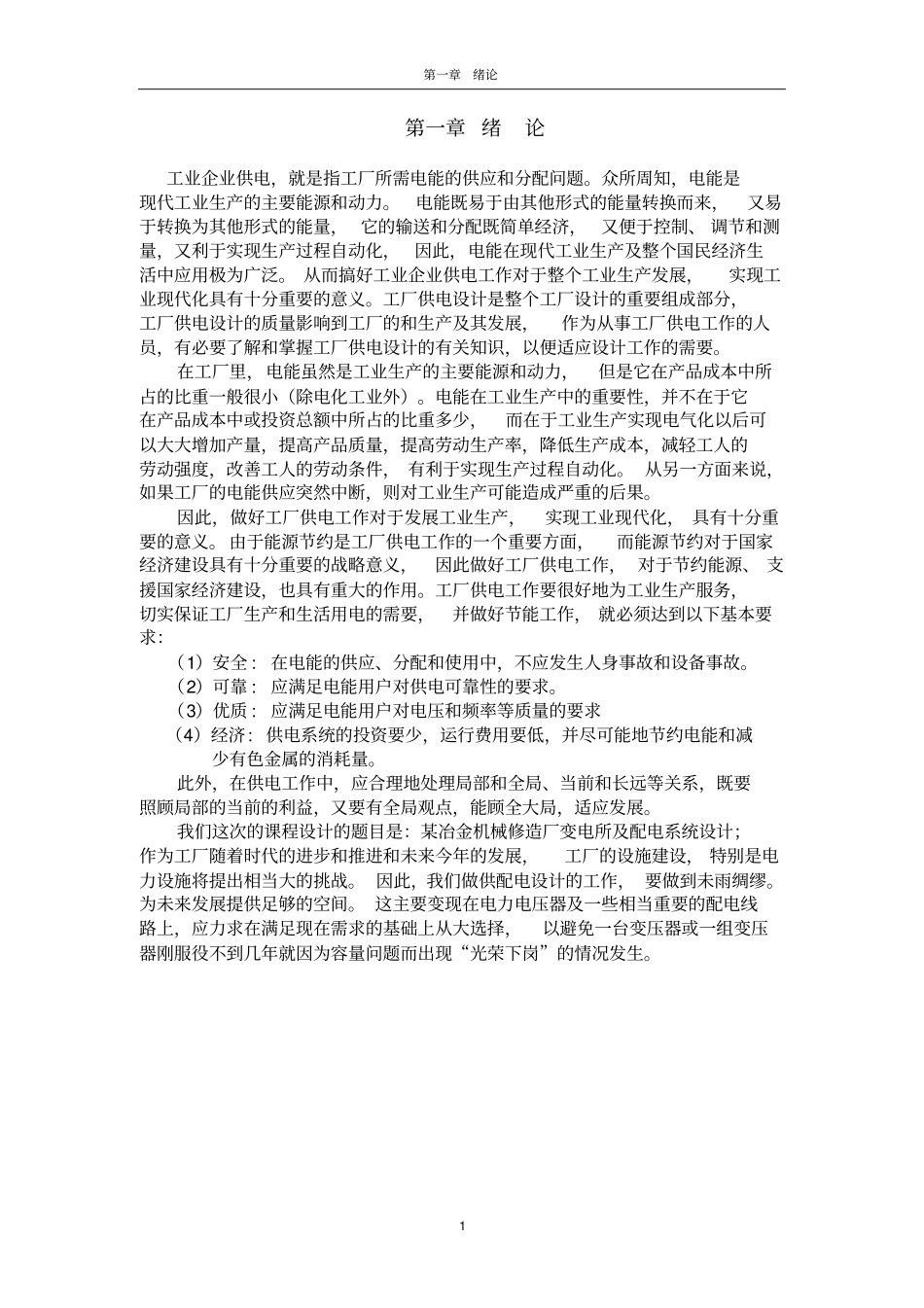

第一章绪论1第一章绪论工业企业供电，就是指工厂所需电能的供应和分配问题。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分配既简单经济，又便于控制、调节和测量，又利于实现生产过程自动化，因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的和生产及其发展，作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全:在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2）可靠:应满足电能用户对供电可靠性的要求。（3）优质:应满足电能用户对电压和频率等质量的要求（4）经济:供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。我们这次的课程设计的题目是：某冶金机械修造厂变电所及配电系统设计；作为工厂随着时代的进步和推进和未来今年的发展，工厂的设施建设，特别是电力设施将提出相当大的挑战。因此，我们做供配电设计的工作，要做到未雨绸缪。为未来发展提供足够的空间。这主要变现在电力电压器及一些相当重要的配电线路上，应力求在满足现在需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年就因为容量问题而出现“光荣下岗”的情况发生。第二章负荷计算和无功功率补偿2第二章负荷计算和无功功率补偿2.1负荷计算2.1.1负荷计算的内容和目的（1）计算负荷又称需要负荷或最大负荷。计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。（2）尖峰电流指单台或多台用电设备持续1秒左右的最大负荷电流。一般取启动电流上午周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。在校验瞬动元件时，还应考虑启动电流的非周期分量。（3）平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。常选用最大负荷班（即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。平均负荷用来计算最大负荷和电能消耗量。2.1.2单组用电设备计算负荷的计算公式a)有功计算负荷（单位为KW）30P=dKeP，dK为系数b)无功计算负荷（单位为kvar）30Q=30Ptanc)视在计算负荷（单位为kvA）30S=cos30Pd)计算电流（单位为A）30I=NUS330,NU为用电设备的额定电压（单位为KV）2.1.3多组用电设备计算负荷的计算公式a)有功计算负荷（单位为KW）30P=ipPK30式中iP30是所有设备组有功计算负荷30P之和，pK是有功负荷同时系数，可取0.85~0.95b)无功计算负荷（单位为kvar）30Q=iqQK30，iQ30是所有设备无功30Q之和；qK是无功负荷同时系数，可取0.9~0.97c)视在计算负荷（单位为kvA）30S=230230QP第二章主接线设计3...
