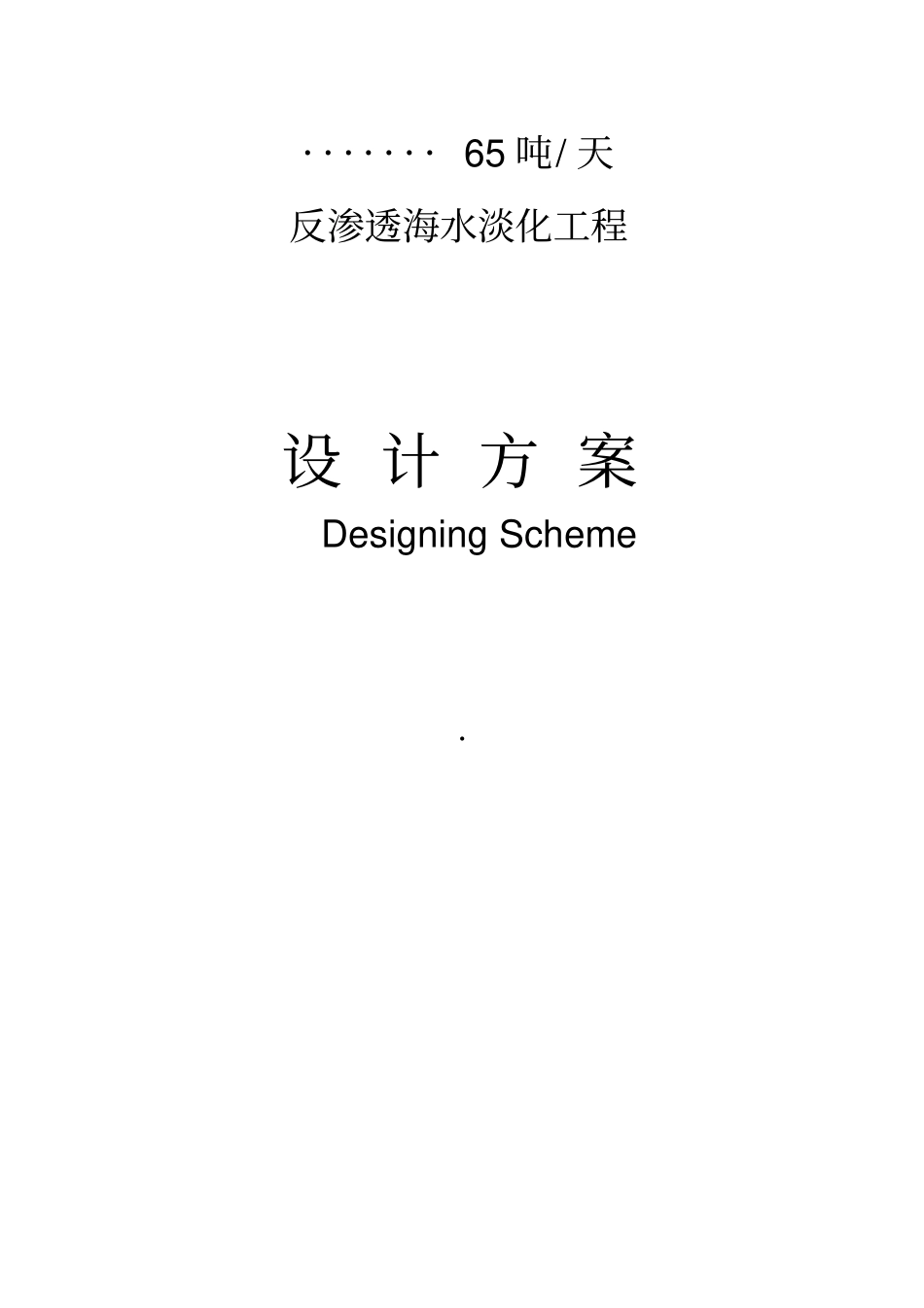

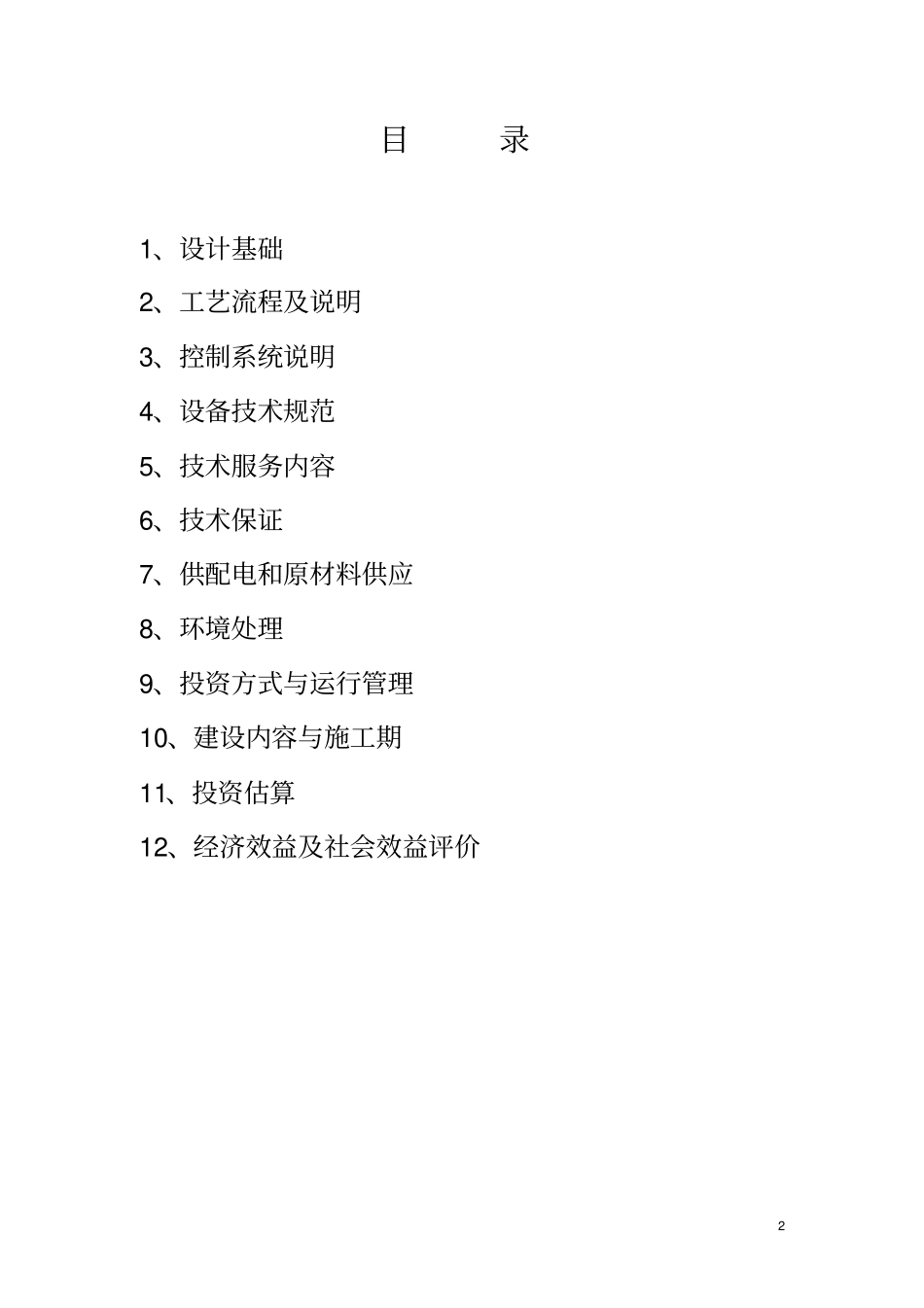

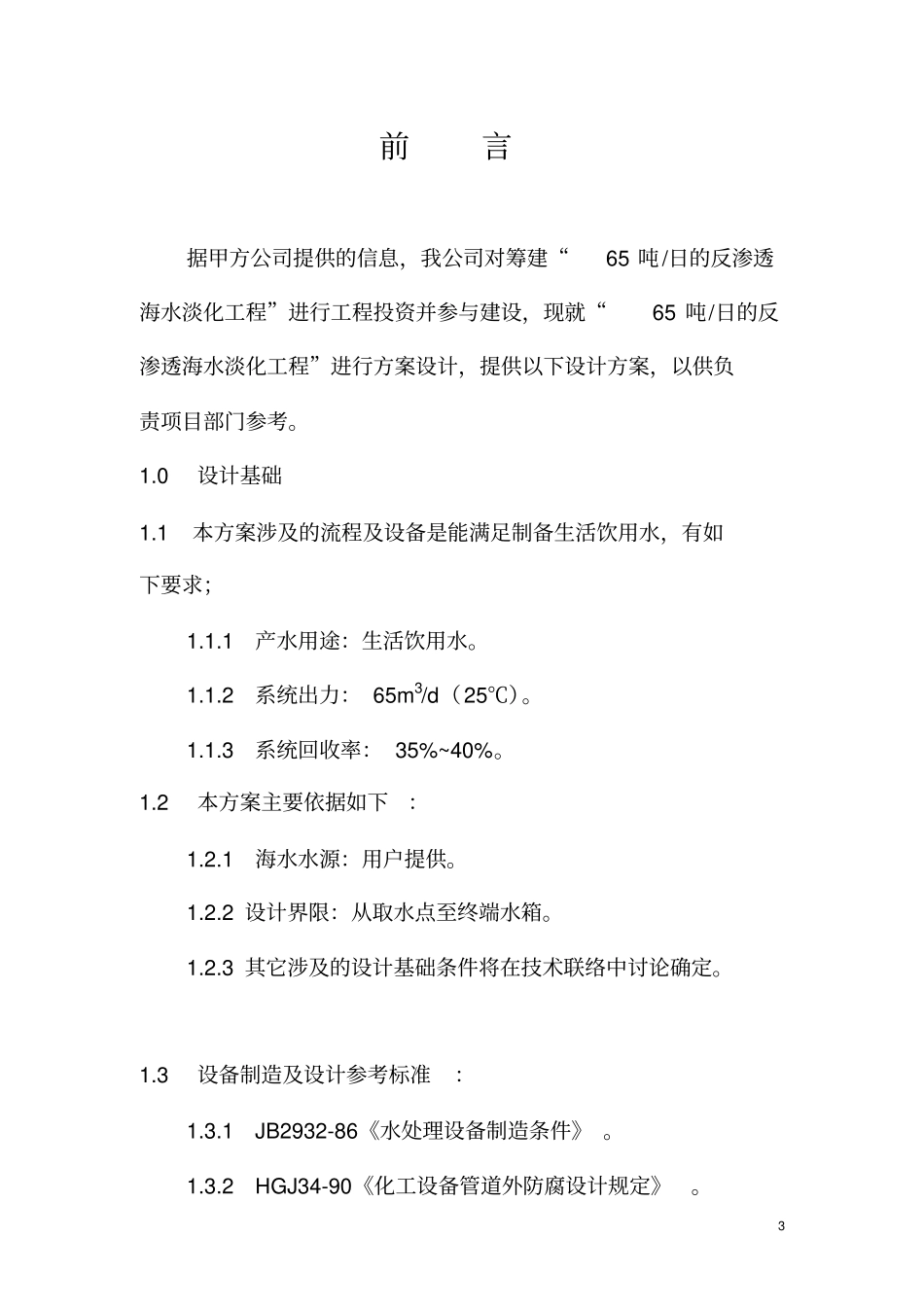

·······65吨/天反渗透海水淡化工程设计方案DesigningScheme·2目录1、设计基础2、工艺流程及说明3、控制系统说明4、设备技术规范5、技术服务内容6、技术保证7、供配电和原材料供应8、环境处理9、投资方式与运行管理10、建设内容与施工期11、投资估算12、经济效益及社会效益评价3前言据甲方公司提供的信息，我公司对筹建“65吨/日的反渗透海水淡化工程”进行工程投资并参与建设，现就“65吨/日的反渗透海水淡化工程”进行方案设计，提供以下设计方案，以供负责项目部门参考。1.0设计基础1.1本方案涉及的流程及设备是能满足制备生活饮用水，有如下要求；1.1.1产水用途：生活饮用水。1.1.2系统出力：65m3/d（25℃）。1.1.3系统回收率：35%~40%。1.2本方案主要依据如下：1.2.1海水水源：用户提供。1.2.2设计界限：从取水点至终端水箱。1.2.3其它涉及的设计基础条件将在技术联络中讨论确定。1.3设备制造及设计参考标准：1.3.1JB2932-86《水处理设备制造条件》。1.3.2HGJ34-90《化工设备管道外防腐设计规定》。41.4出水水质：达到生活饮用水水质卫生规范（2001）1.5系统对外要求：1.5.1供电缆：根据方案设计的容量，将动力电缆送至变压器的供配电1.5.2出水管：至终端水箱出水口处。1.5.3药品：调试过程所用药品由用户提供。1.5.4环境处理：按标准统一考虑。2.0工艺流程及说明：反渗透部分反渗透装置主要由阻垢剂注入系统、保安滤器、高压泵、能量回收装置、反渗透膜元件、压力管、反渗透水箱及仪器、仪表等组成。系统采用超滤+二级反渗透装置，反渗透出水65m3/d。（2）高压泵反渗透装置工作动力是压力差，由高压泵将经预处理的原水升压达到反渗透的工作压力，通常为5.0~6.9Mpa使反渗透过程得以进行，即克服海水渗透压使水分子透过反渗透膜到淡水层。高压泵选用Q=3m3/hP=5.6Mpa。（3）反渗透主机5反渗透主机是脱盐系统的心脏部分。①膜组件选择本系统中膜组件采用世界先进的美国陶氏膜，高脱盐率、高通量SW30-380膜元件，膜尺寸为标准的8″×40″；另选用TORAY（日本东丽）。膜元件膜类型有效面积（㎡）典型通量（沉井海水）（L/㎡·h）稳定脱盐率Clˉ%SW30-32029.71599.7SW30HR-380SW30-38035.31599.799.4TM820-40037海水、明渠流平均通量：12-1599.75TM820-37034海水、明渠流平均通量：12-1599.75③辅助配置a、反渗透装置清洗反渗透装置的预处理设计得越趋完善，膜元件的清洗次数就可减少，但无论预处理过程多么完善，在长期运行过程中，反渗透膜面上总会日积月累截留水中的各种污染物于膜表面。从而使膜性能下降，组件进、出口压差升高。为此，除日常启停装置前，6进行低压冲洗外，需定期进行化学清洗，有时还需进行灭菌处理。清洗装置配备清洗溶液箱、清洗泵、清洗滤器。通过反渗透组件预留的清洗接口进行清洗，开机、停机淡水冲洗，置换出浓缩海水，防止在停运期间难溶无机盐类沉淀在膜表面，以保证系统的高效处理性能。b、淡化系统选材管道件及阀。低压海水、浓水管道件选用钢衬胶（塑）、UPVC；高压管道件选用316SS；淡化水、产品水管道件选用UPVC。阀门：低压阀选用UPVC或钢衬胶；高压阀选用316不锈钢。c、系统设置高、低压保护开关，保证反渗透系统安全可靠运行。d、反渗透装置配备二次仪表，显示及监视设备运行中的产水电导等主要参数。e、反渗透每支压力膜管产水侧设置取样口，方便取样。2.2.3产品水后处理2.2.3.1产品水杀菌：投加次氯酸钠或其他杀菌剂，在反渗透装置出口或产品水供应系统投加，使管网余氯﹥0.3㎎/L。2.2.3.2调节产品水PH值：在产品水供水系统投加碱或通过石灰石滤床，调节产水PH值为6.5-8.5，（硬度为29-75㎎/L，CaCO3计）。73.0控制说明依据65m3/d反渗透海水淡化工艺过程，控制系统对各个工艺单元进行直接控制。可满足自动运行的各项要求。3.1预处理部分及反渗透脱盐部分控制预处理部分以反渗透淡化水箱液位为连续运行控制点，当反渗透淡化水箱液位处于低限位置，低液位开关向PLC输入开关信号，PLC控制预处理部分运行；当反渗透淡化水箱液位处于高限位置，高液位开关向PLC输入开关量信号，反渗透脱盐部分停止运行，预处理部分也相继停止运行。3.2加药...
