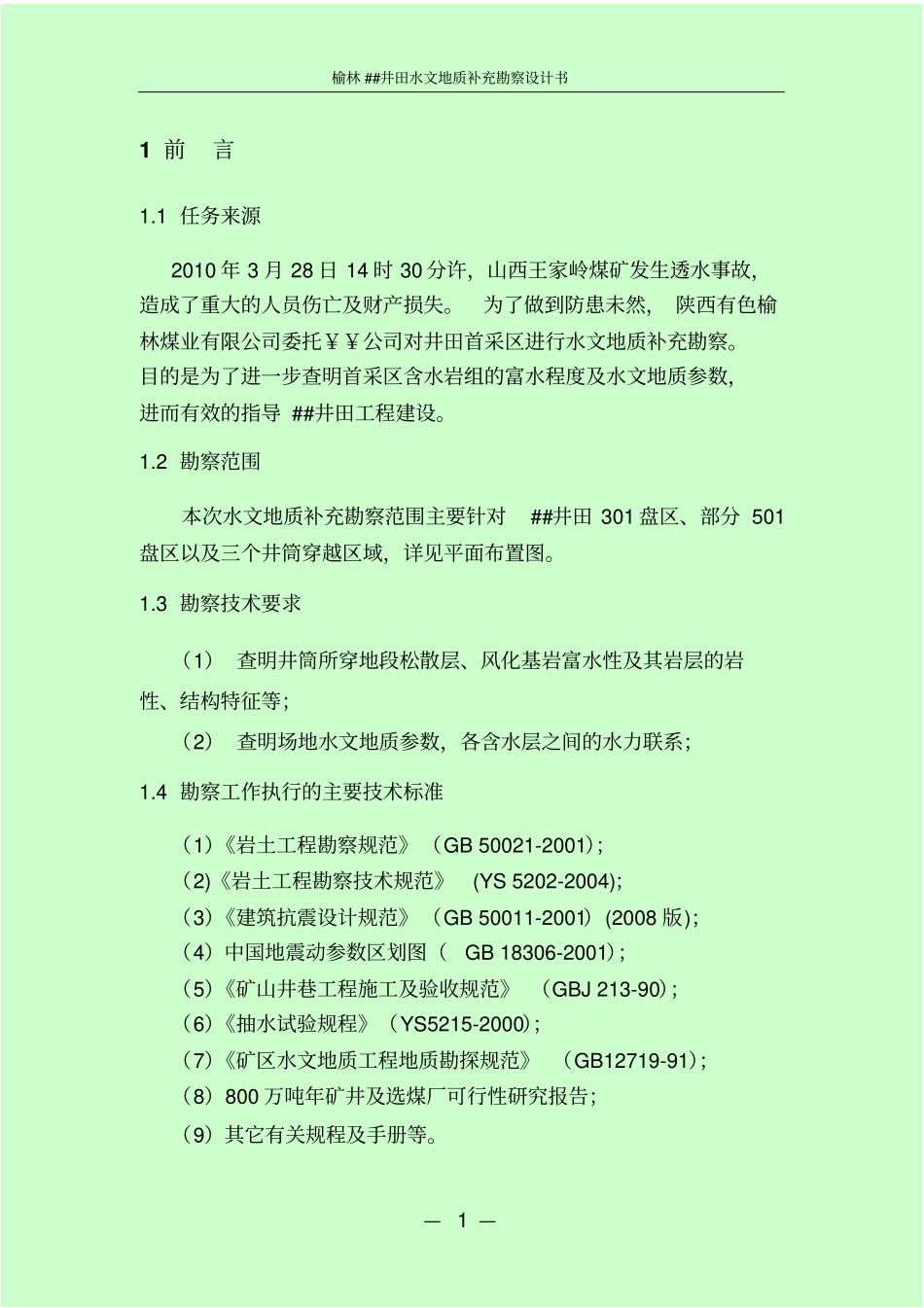

榆林##井田水文地质补充勘察设计书—1—1前言1.1任务来源2010年3月28日14时30分许，山西王家岭煤矿发生透水事故，造成了重大的人员伤亡及财产损失。为了做到防患未然，陕西有色榆林煤业有限公司委托￥￥公司对井田首采区进行水文地质补充勘察。目的是为了进一步查明首采区含水岩组的富水程度及水文地质参数，进而有效的指导##井田工程建设。1.2勘察范围本次水文地质补充勘察范围主要针对##井田301盘区、部分501盘区以及三个井筒穿越区域，详见平面布置图。1.3勘察技术要求（1）查明井筒所穿地段松散层、风化基岩富水性及其岩层的岩性、结构特征等；（2）查明场地水文地质参数，各含水层之间的水力联系；1.4勘察工作执行的主要技术标准（1）《岩土工程勘察规范》（GB50021-2001）；（2)《岩土工程勘察技术规范》(YS5202-2004)；（3）《建筑抗震设计规范》（GB50011-2001）(2008版)；（4）中国地震动参数区划图（GB18306-2001）；（5）《矿山井巷工程施工及验收规范》（GBJ213-90）；（6）《抽水试验规程》（YS5215-2000）；（7）《矿区水文地质工程地质勘探规范》（GB12719-91）；（8）800万吨年矿井及选煤厂可行性研究报告；（9）其它有关规程及手册等。榆林##井田水文地质补充勘察设计书—2—1.5勘察方法及完成工作量（1）勘察方法a)水文地质调查：主要查阅有关资料，合理布置水文勘探孔。b)钻探：场地共布置9个水文孔，4个观测孔。勘探点间距1.5～2.5km。孔深设计原则：在前期工作中，第三层侏罗纪延安组煤层水涌水量、渗透系数均较小，本次勘察工作此层水不做为重点。此次补充勘察对象为松散层潜水及侏罗纪直罗组承压水，水文孔均按照完全井设计。因此，孔深设计为穿透基岩风化带，钻探至较厚层的泥质砂岩、砂质泥岩或者泥岩等较好隔水层为止。观测孔垂直地下水流向布置，第一观测孔距离水文孔20m，第二个观测孔距离水文孔50m，观测孔孔深至Q1的黄土（粉质粘土）层。钻探施工拟采用XY-4型（施工水文勘探孔）及XY-100型(施工观测孔)钻机，采用泥浆护壁钻进，开孔直径φ300mm。c)地球物理测井。d)抽水试验：物探测井结束后，及时填入级配好的滤料进行洗井，洗井时间满足规范要求。e)封孔：对13个钻孔均采用水泥砂浆封孔。f)室内资料整理：试验数据的分析及主要图件均采用理正工程地质勘察CAD（6.6）软件完成。（2）勘察工作量：本次勘察完成的工作量见表1。勘察工作量一览表表11.6几点说明2009年5月~7月，按照设计单位进行的工作布置，我公司在主序号工作内容单位工作量1钻孔m/孔1520/132物探测井孔93抽水试验试段/孔54/94封孔孔13榆林##井田水文地质补充勘察设计书—3—斜井、副斜井及回风斜井入口区域进行了工程地质与水文地质勘察，以工程地质勘察为主，其中4#、5#和7#进行了分层抽水试验，获得了水文参数。前期工作存在几点不足：①水文参数按照单孔抽水试验获得，渗透系数及影响半径相互迭代求取。在无观测孔条件下，参数存在一定差异性②此次工作以工程地质勘察为主，开孔口径φ127，最大降深按幂函数曲线外推取得。由于孔径相对不足，取得水文参数偏小。2场地工程地质条件2.1位置、地形及地貌##井田位于陕西省榆林市东北24km，行政区划隶属榆林市榆阳区金鸡滩镇、麻黄粱乡管辖，交通便利（图1）。井田地处毛乌素沙漠东南缘。主要为沙漠滩地地貌，场地地势较平坦，地形起伏不大。榆林##井田水文地质补充勘察设计书—4—图1交通位置图2.2区域地质构造（1）构造井田位于鄂尔多斯盆地中部次级构造单元陕北斜坡东南部。陕北斜坡为一单斜构造，地质构造简单，区内无较大断裂和褶皱发育，无岩浆活动痕迹，局部发育宽缓的波状起伏。总体构造形态为一向西北缓倾的单斜构造，倾向270°～310°，倾角±0.5°。（2）裂隙区内基岩由于新生代的风化作用，顶面起伏较大，基岩顶面由东北向西南逐渐抬高。随着基岩埋藏深度的增加，裂隙发育程度逐渐减弱。在基岩顶部，由于裂隙密集导致岩石破碎，所以基岩顶部是表层水下渗的良好通道。2.3地层本区土层主要以第四系风积砂，黄土（粉土）层，风积黄土，黄土（粉质粘土）层；岩层为侏罗系中统直罗组、延安组；煤层分布在侏罗系延安组。区内岩体...
