某码头工程钻孔灌注桩技术交底VIP免费

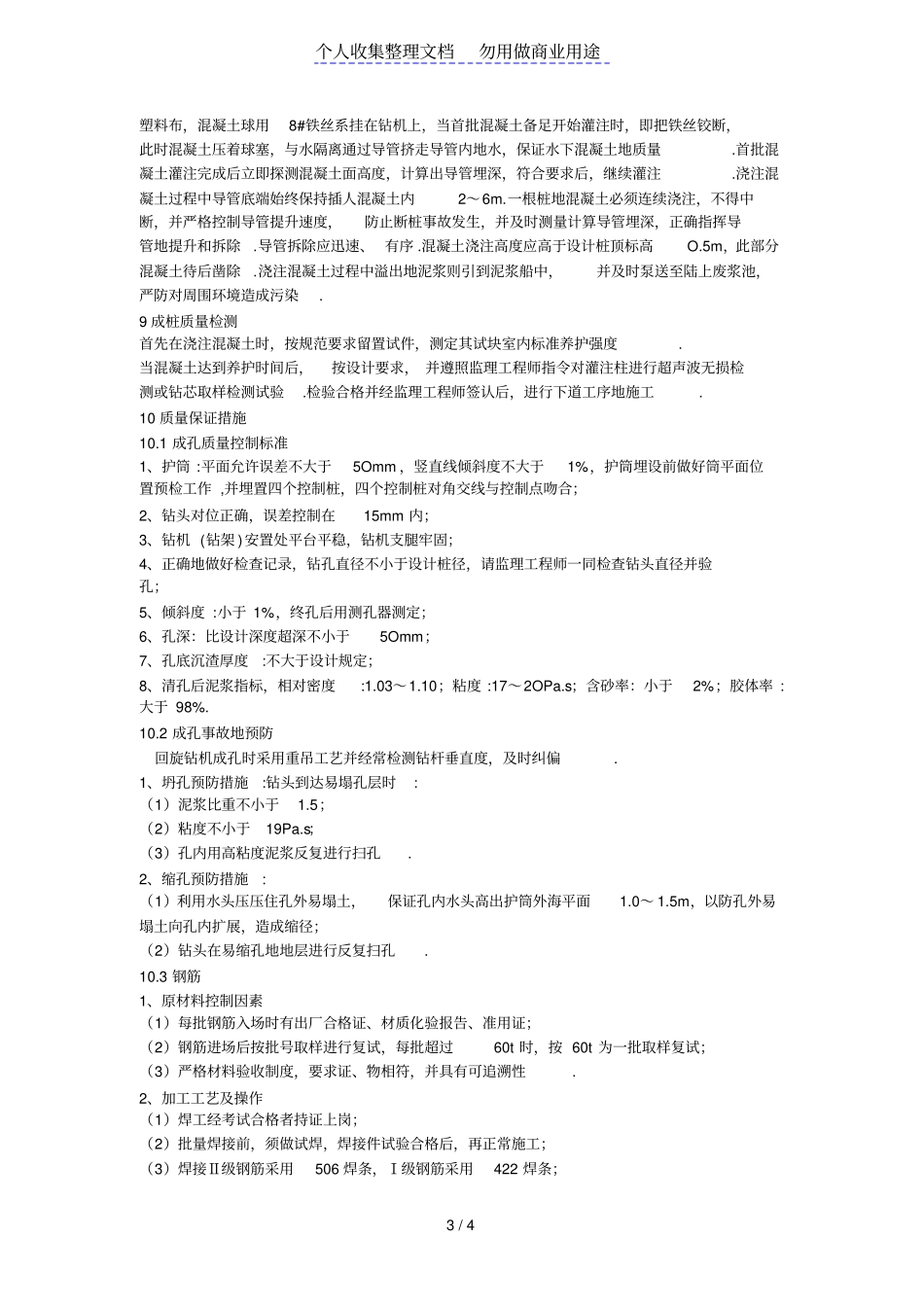

个人收集整理文档勿用做商业用途1/41概况本工码头基础采用Φ1200钢筋混凝土嵌岩灌注桩，分4排，每排16根，共计64根，桩长为10.6～29.3m.1#、2#栈桥基础采用Φ1000钢筋混凝土嵌岩灌注桩，共9根，桩长分别为9.7m和30～32.1m.2施工布置（略）3施工工艺钻孔灌注桩采用反循环回旋钻进,陆上搅拌机搅拌,用工程车水平运输至浇筑地.其施工工艺流程见灌注桩施工工艺框图.4钢护筒根据现场实际情况，水中灌注桩钢护筒根据各桩位地质情况采用不同长度地护筒，并以穿过淤泥层3m或进入强风化层为原则，钢板厚5～8mm，内径比桩径稍大，控制在50～100mm间.钢护筒在现场预制场分节加工成型，通过临时栈桥运至桩位处.钢护筒应坚实，不漏水，以保证不坍孔并对钻孔起导向作用.由于钢护筒入土较深，拟采用分节起吊焊接震动锤进行施打，节与节之间用电焊机满焊.钢护筒顶高程至少应高出施工水面或潮面2m，用吊环手拉葫芦固定.用全站仪控制护筒平面位置，用十字线法埋设，保证其偏差不大于50mm,倾斜度偏差不大于1%.5泥浆配制钻机成孔时需泥浆护壁，在开始钻孔前备有足够数量地优质粘土以供调制砂浆.根据不同地质，调配不同比重和粘度地泥浆，达到其护壁要求.根据工程需要，在现场设4艘泥浆船，负责泥浆地供应和循环，在码头后方陆域上设废浆池，废浆用泥浆泵从泥浆船输送至废浆池沉淀后，按监理工程师要求掩埋或外运到指定地点废弃.6成孔6.1钻孔工艺设备及钻头选择成孔主要考虑采用反循环旋转钻机成孔，钻机采用可以加压地旋转钻机，钻头在淤泥及强风化层中用硬质合金刮刀钻，在进入硬质中风化岩层时，采用牙轮钻头.6.2钻孔水上灌注桩钻机安放在由钢管、槽钢搭建地平台上.成孔时根据不同地地质情况采取不同地钻孔工艺，确定进尺速度，经常检查孔径、倾斜度，并应检查钻机地平整程度，防止孔位偏斜，应根据地质变化情况选择合理地泥浆指标，钻进过程中，必须始终保持孔内水位高于护筒外海面平面1～1.5m，同时，专人用泥浆比重仪检测泥浆地施工过程变化，控制泥浆浓度，以起到护壁作用，不至于坍孔.钻孔应连续作业，不得中途停止.6.3检测孔深孔径用测绳测出钻孔深度，并检查是否与地质报告相符，如不符应及时与监理工程师、设计汇报备案并完善确认，用吊笼检查钻孔直径和垂直度，并作好记录，报监理工程师复查批准后，才可进行下道工序地施工.6.4清孔循环钻机采用换浆清孔方法，即钻头停止进尺，泵组继续运行，使泥浆继续循环，以便携带孔底沉渣至孔外，起到清除沉渣地目地.直至孔内泥浆浓度、含砂率符合规范要求.清孔时，孔内水位应保持在水位或潮位以上1.5～2m,以防坍孔.清孔次数按设计要求而定，一般需进行两次清孔.清孔后孔底沉淀物厚度应按图纸规定值进行检查，一般不得大于50mm.7钢筋笼制安7.1加工成型由于本工程灌注桩钢筋笼较长，将钢筋笼在钢筋加工厂分节制作.进场钢筋经复检及焊接试验合格后，严格按施工图纸尺寸下料.钢筋调直采用钢筋调直机，钢筋接长用手动闪光对焊，个人收集整理文档勿用做商业用途2/4下料采用钢筋切断机，钢筋笼加强箍与主筋、导向钢筋与钢筋笼用交流电焊机焊接，主筋弯折采用弯筋机弯曲，钢筋笼箍筋用卷扬机拉直后再卷盘成型.7.2运输钢筋笼通过临时栈桥运至现场后，用钻机分节吊入孔中.入孔前，应事先在钢筋笼上安设控制钢筋笼与孔壁净距地混凝土垫块，这些垫块可靠地以等距离绑在钢筋笼周径上，沿桩长地间距不超过2m，横向圆周不得小于4处.由于钢筋笼是分节吊入孔中地，应在现场采用帮条焊对接，由现场2台电焊机同时施焊完成.钢筋笼对接完成后，吊插到位，钢筋笼底面高程允许偏差为±50mm.调整钢筋笼平面位置符合要求后，用4根钢筋对称固定在孔口护筒上.由于本工程钢筋筒需在现场进行多次对接，所用时间较长，因此在钢筋笼吊插到位后，需再次检查孔底沉渣厚度及泥浆比重，当满足要求后方可进行下道工序施工，否则应进行再次清孔.8水下混凝土灌注8.1导管钢筋笼吊入完毕，孔底沉渣厚度及泥浆指标检查满足要求后，要立即安装导管，吊装前应对导管做气密性水压、承压和接头试验，防止导管漏水、漏气造成断桩.并对使用地导管在场地内拼装调直，用红漆在每只导管上做好标记，本工程...
