柴油发电机安装VIP免费

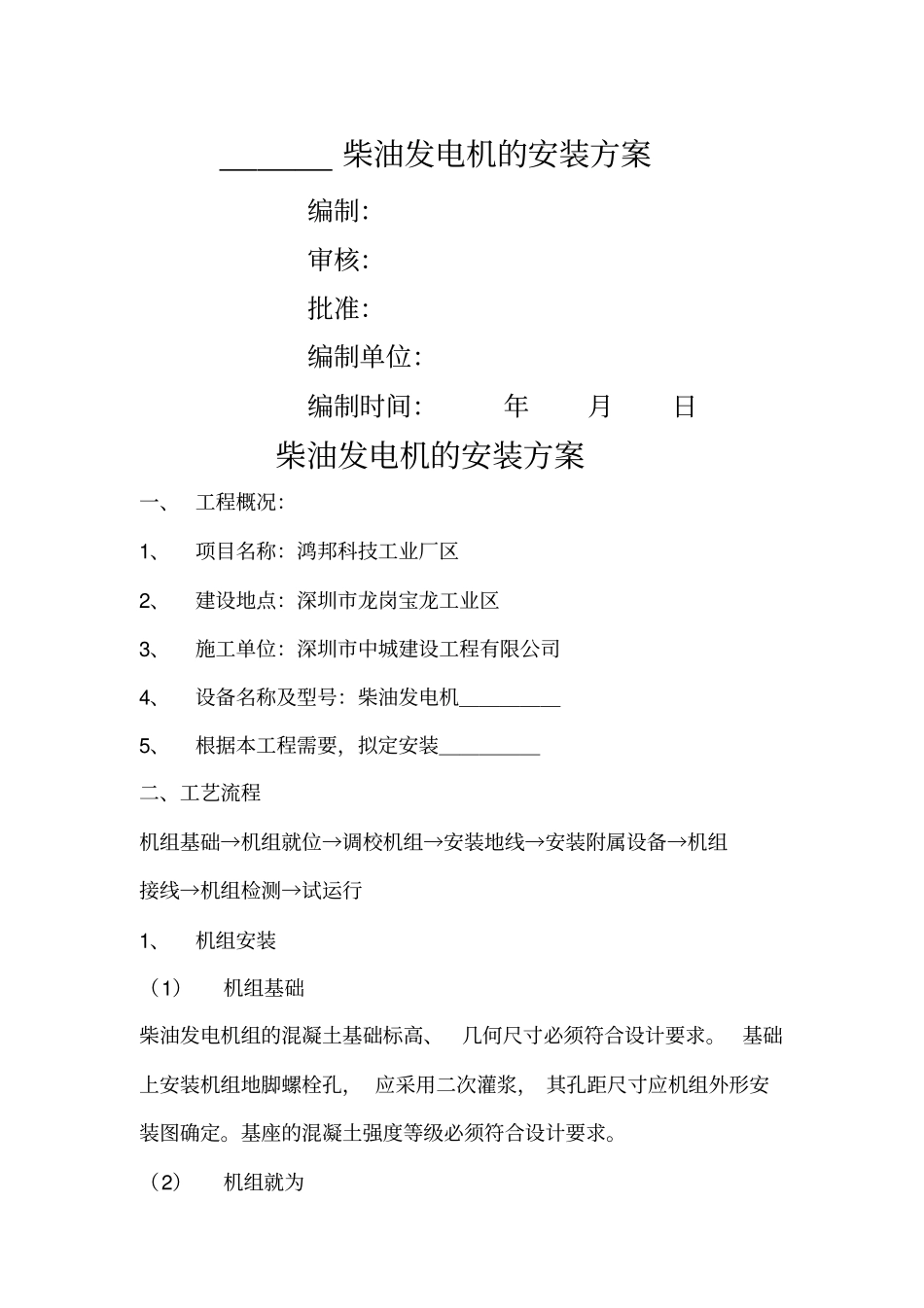

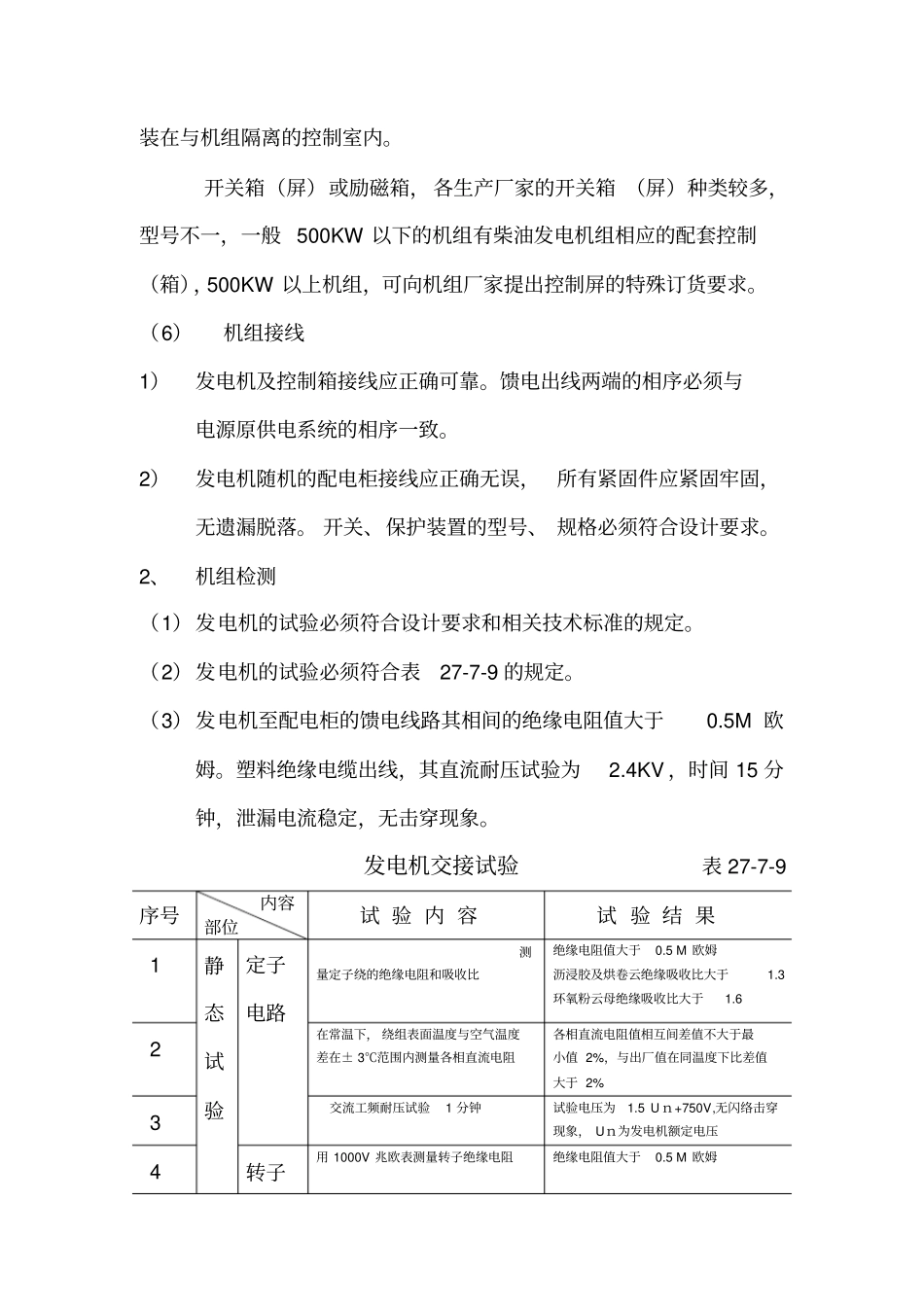

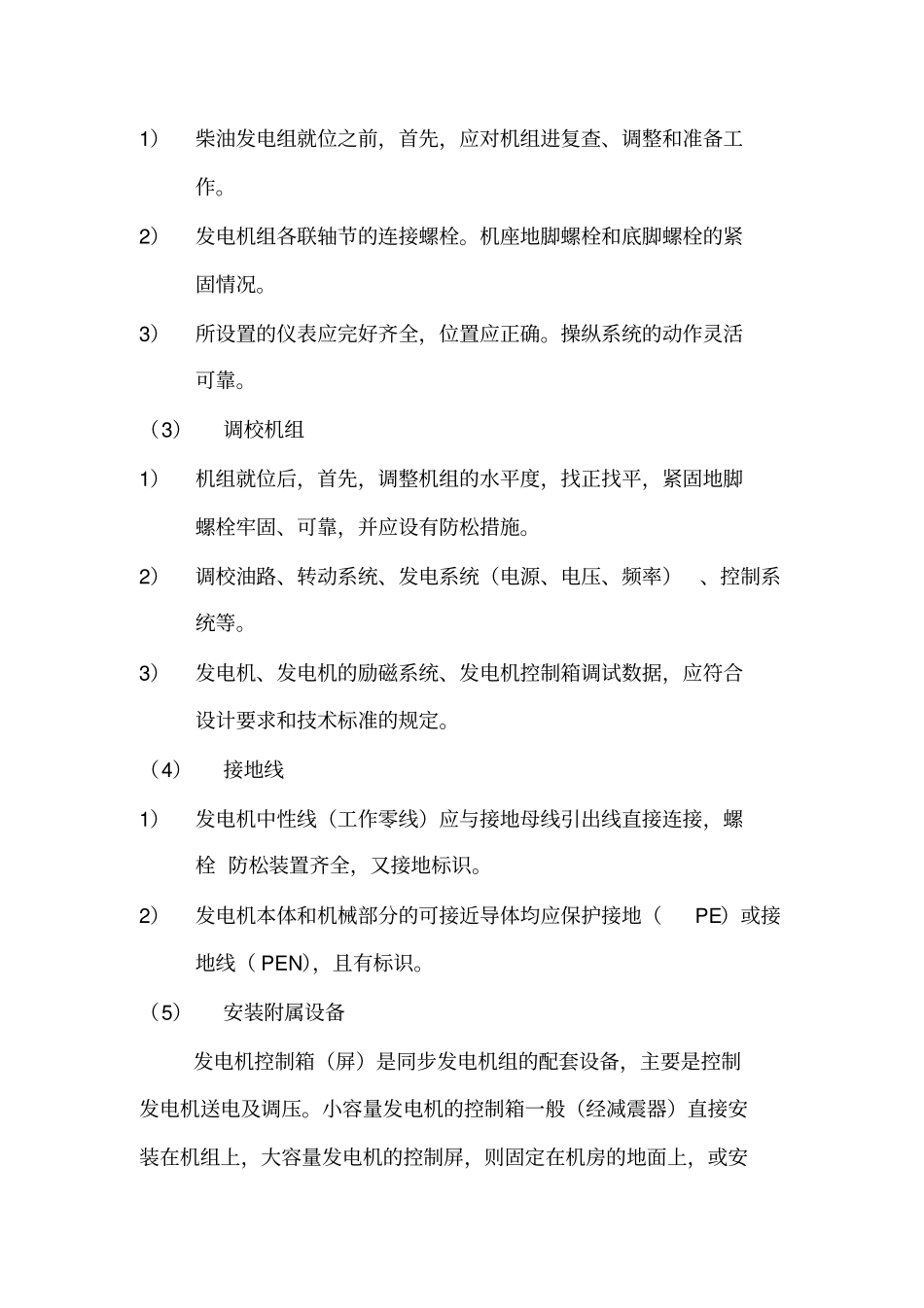

＿＿＿柴油发电机的安装方案编制：审核：批准：编制单位：编制时间：年月日柴油发电机的安装方案一、工程概况：1、项目名称：鸿邦科技工业厂区2、建设地点：深圳市龙岗宝龙工业区3、施工单位：深圳市中城建设工程有限公司4、设备名称及型号：柴油发电机＿＿＿＿＿5、根据本工程需要，拟定安装＿＿＿＿＿二、工艺流程机组基础→机组就位→调校机组→安装地线→安装附属设备→机组接线→机组检测→试运行1、机组安装（1）机组基础柴油发电机组的混凝土基础标高、几何尺寸必须符合设计要求。基础上安装机组地脚螺栓孔，应采用二次灌浆，其孔距尺寸应机组外形安装图确定。基座的混凝土强度等级必须符合设计要求。（2）机组就为1）柴油发电组就位之前，首先，应对机组进复查、调整和准备工作。2）发电机组各联轴节的连接螺栓。机座地脚螺栓和底脚螺栓的紧固情况。3）所设置的仪表应完好齐全，位置应正确。操纵系统的动作灵活可靠。（3）调校机组1）机组就位后，首先，调整机组的水平度，找正找平，紧固地脚螺栓牢固、可靠，并应设有防松措施。2）调校油路、转动系统、发电系统（电源、电压、频率）、控制系统等。3）发电机、发电机的励磁系统、发电机控制箱调试数据，应符合设计要求和技术标准的规定。（4）接地线1）发电机中性线（工作零线）应与接地母线引出线直接连接，螺栓防松装置齐全，又接地标识。2）发电机本体和机械部分的可接近导体均应保护接地（PE）或接地线（PEN），且有标识。（5）安装附属设备发电机控制箱（屏）是同步发电机组的配套设备，主要是控制发电机送电及调压。小容量发电机的控制箱一般（经减震器）直接安装在机组上，大容量发电机的控制屏，则固定在机房的地面上，或安装在与机组隔离的控制室内。开关箱（屏）或励磁箱，各生产厂家的开关箱（屏）种类较多，型号不一，一般500KW以下的机组有柴油发电机组相应的配套控制（箱），500KW以上机组，可向机组厂家提出控制屏的特殊订货要求。（6）机组接线1）发电机及控制箱接线应正确可靠。馈电出线两端的相序必须与电源原供电系统的相序一致。2）发电机随机的配电柜接线应正确无误，所有紧固件应紧固牢固，无遗漏脱落。开关、保护装置的型号、规格必须符合设计要求。2、机组检测（1）发电机的试验必须符合设计要求和相关技术标准的规定。（2）发电机的试验必须符合表27-7-9的规定。（3）发电机至配电柜的馈电线路其相间的绝缘电阻值大于0.5M欧姆。塑料绝缘电缆出线，其直流耐压试验为2.4KV，时间15分钟，泄漏电流稳定，无击穿现象。发电机交接试验表27-7-9序号内容部位试验内容试验结果1静态试验定子电路测量定子绕的绝缘电阻和吸收比绝缘电阻值大于0.5M欧姆沥浸胶及烘卷云绝缘吸收比大于1.3环氧粉云母绝缘吸收比大于1.62在常温下，绕组表面温度与空气温度差在±3℃范围内测量各相直流电阻各相直流电阻值相互间差值不大于最小值2%，与出厂值在同温度下比差值大于2%3交流工频耐压试验1分钟试验电压为1.5Uｎ+750V,无闪络击穿现象，Uｎ为发电机额定电压4转子用1000V兆欧表测量转子绝缘电阻绝缘电阻值大于0.5M欧姆5电路在常温下，绕组表面温度与空气温度差在±3℃范围内测量直流电阻数值与出厂值在同温度下比差值大于2%6交流工频耐压试验1分钟用2500V摇表测量绝缘电阻替代7励磁电路退出励磁电路电子器件后，测量励磁电路的线路设备的绝缘电阻绝缘电阻值大于0.5M欧姆8退出励磁电路电子器件后，进行交流工频耐压试验1分钟试验1000V，无击穿闪络现象9其他有缘轴承的用1000V兆表测量轴承绝缘电阻绝缘电阻值大于0.5M欧姆10测量检温计（埋入式）绝缘电阻，校验检温计精度绝缘电阻值大于0.5M欧姆11测量灭磁电阻，自同步电阻器的直流电阻与铭牌相比较，其差值不大于10%12运转试验发电机空载特性试验按设备说明书比对，符合要求13测量相序相序与出线标识相符14测量空载和负荷后轴电压按设备说明书比对，符合要求3、试运行（1）柴油机的废气可用外接排气管引至室外，引出管不宜过急，弯头不宜多于3个。外接排气管内径应符合设计技术文件规定，一般非增压柴油机不小于75ｍｍ，增压型柴油机不小于90ｍｍ，增压柴油机的排气背压不地...
