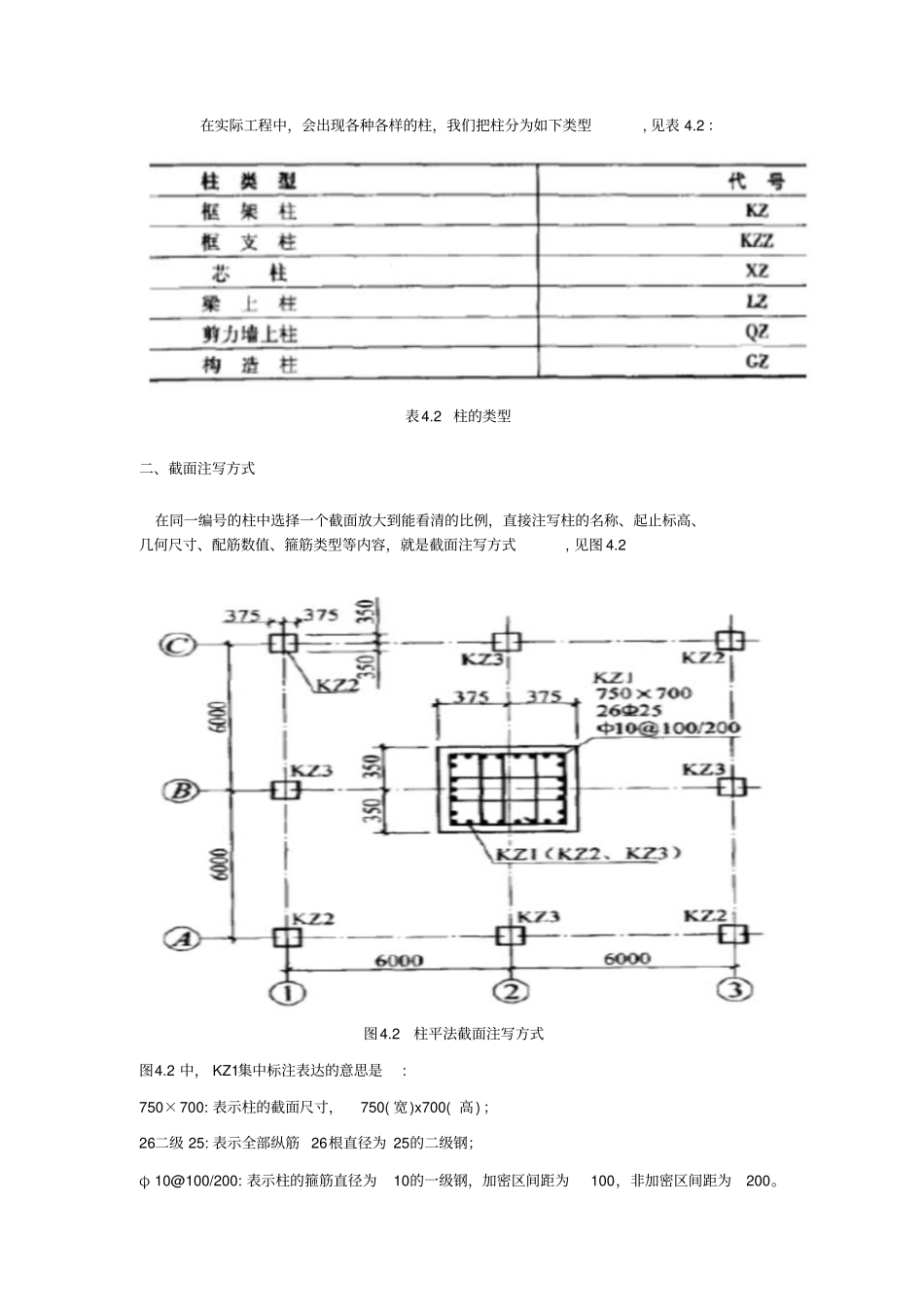

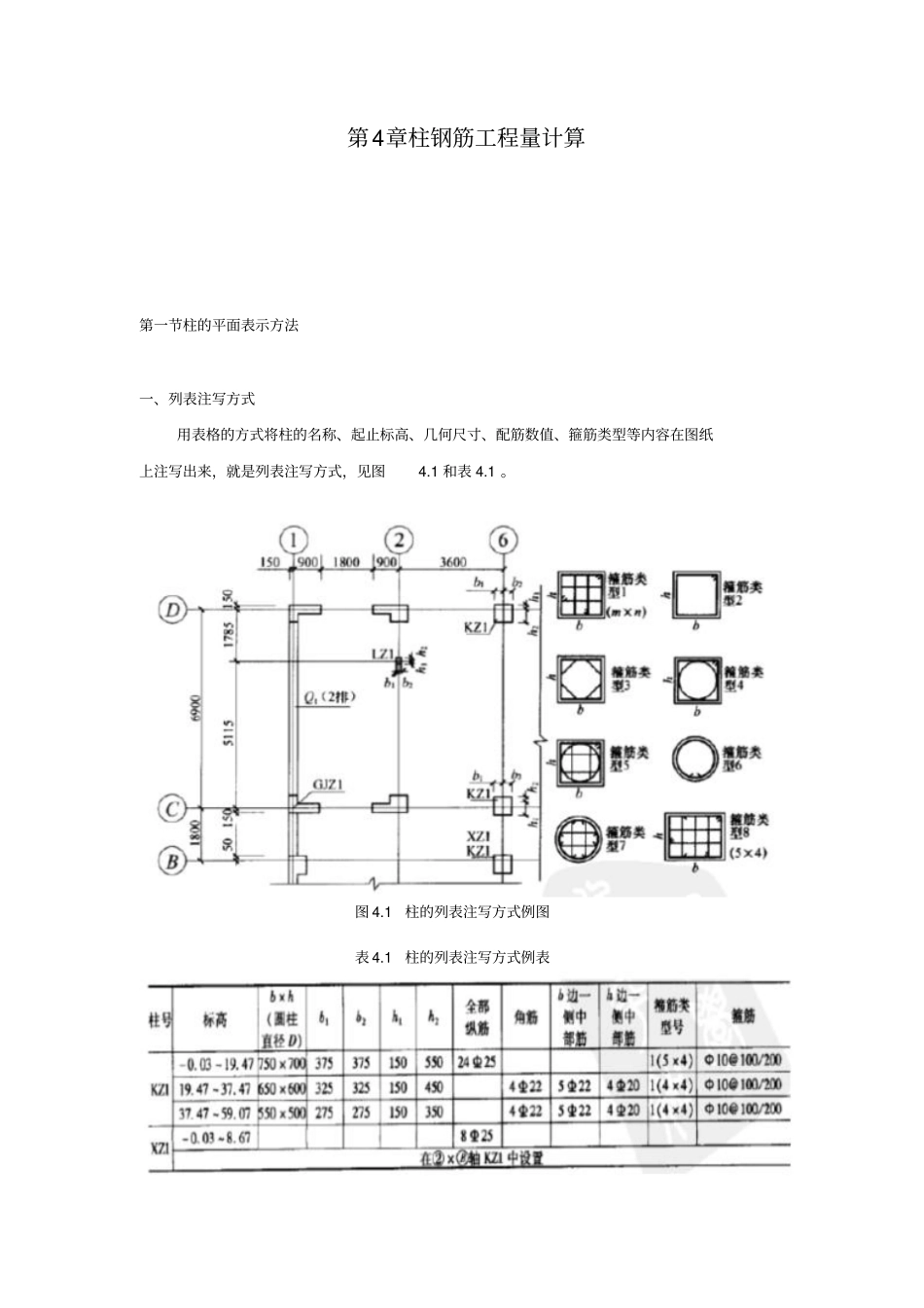

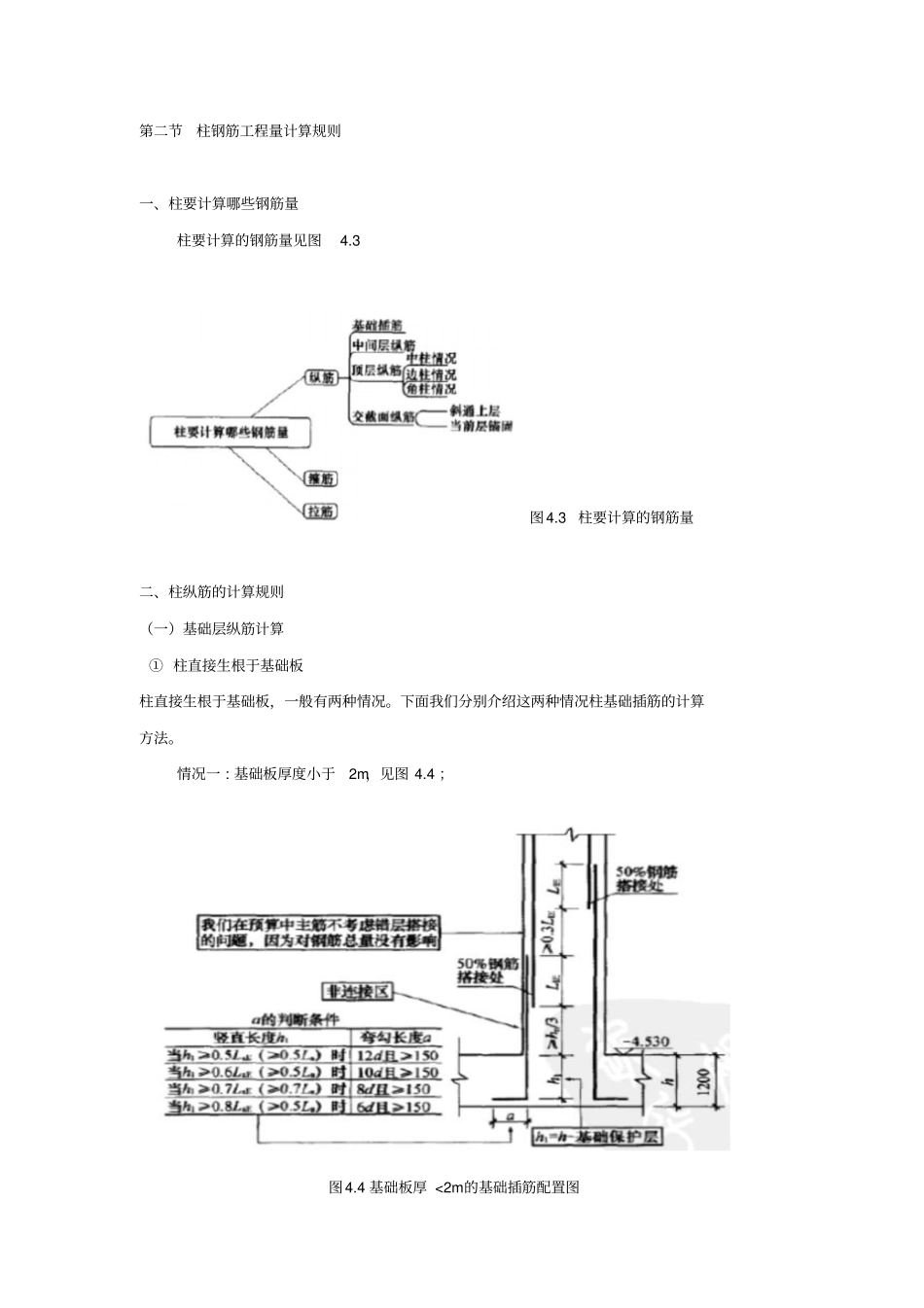

第4章柱钢筋工程量计算第一节柱的平面表示方法一、列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。图4.1柱的列表注写方式例图表4.1柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2柱的类型二、截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式,见图4.2图4.2柱平法截面注写方式图4.2中，KZ1集中标注表达的意思是:750×700:表示柱的截面尺寸，750(宽)x700(高)；26二级25:表示全部纵筋26根直径为25的二级钢；φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。第二节柱钢筋工程量计算规则一、柱要计算哪些钢筋量柱要计算的钢筋量见图4.3图4.3柱要计算的钢筋量二、柱纵筋的计算规则（一）基础层纵筋计算①柱直接生根于基础板柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。情况一:基础板厚度小于2m，见图4.4；图4.4基础板厚<2m的基础插筋配置图从图4.4可知:基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE式中,a的取值由h1和锚固长度LaE决定；h1指基础高度h—基础保护层厚度；hn指基础相邻层的净高(层高—梁高)；LIE指搭接长度(搭接率为50%时，搭接长度LIE=1.4LaE；搭接率为25%时，搭接长度LIE=1.2LaE。情况二:基础板厚度大于等于2m，见图4.5；图4.5基础板厚≥2m的基础插筋配置图从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE②柱生根于基础梁上，也分两种情况：情况一:下平上不平(基础梁底和基础板底平)，见图4.6图4.6柱插筋构造图(基础梁底与板底平)这种情况插筋的计算方法同前述，也就是：基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE这里的h1为基础梁高—保护层(并非基础板厚—保护层)；hn为基础梁顶到基础相邻层梁底的高度。情况二:上平下不平(基础梁顶和基础板顶平)，见图4.7基础梁顶与基础板顶平基础插筋向里弯折，插筋的算法同前述，也就是：基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE图4.7柱插筋构造图(基础梁顶和基础板顶平)(二)中间层柱的纵筋计算（见图4.8）由图4.8可知，中间层柱的纵筋=层高—当前层非连接区长度+上1层非连接区长度+搭接长度(如果是机械连接，搭接长度=0)图4.8中间层柱的纵筋配置（三）顶层柱纵筋计算顶层柱因其所处位置的不同，分为中柱、边柱和角柱二类。各类柱纵筋的顶层锚固长度各不相同(见图4.9)，下面分别介绍。图4.9中柱、边柱、角柱识别图①顶层中柱纵筋计算中柱顶部四面均有梁，其纵向钢筋直接锚人顶层梁内或板内，锚人方式存在以下三种情况:情况一：当直锚长度
