校园网网组方案网络工程课程实训VIP专享VIP免费

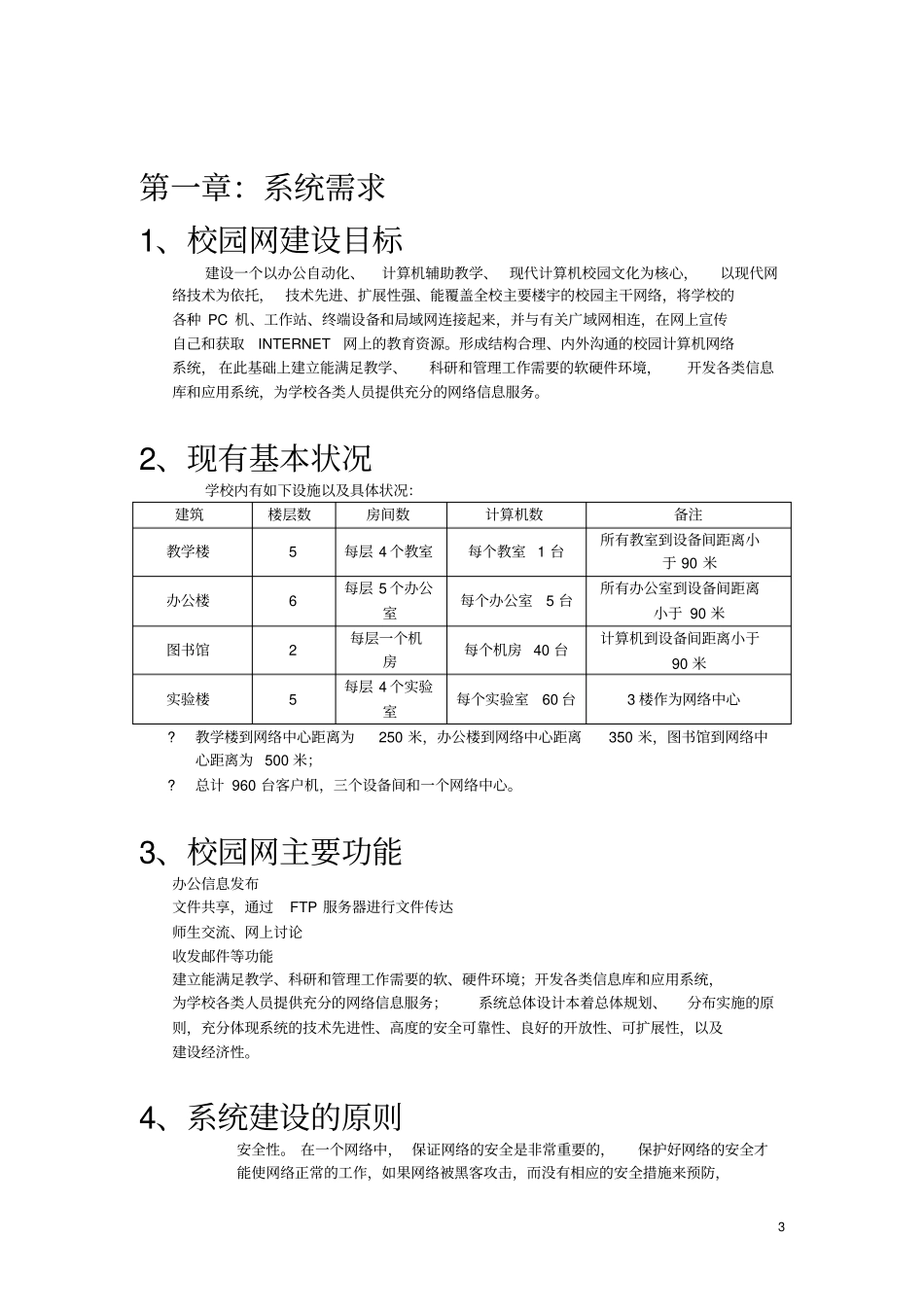

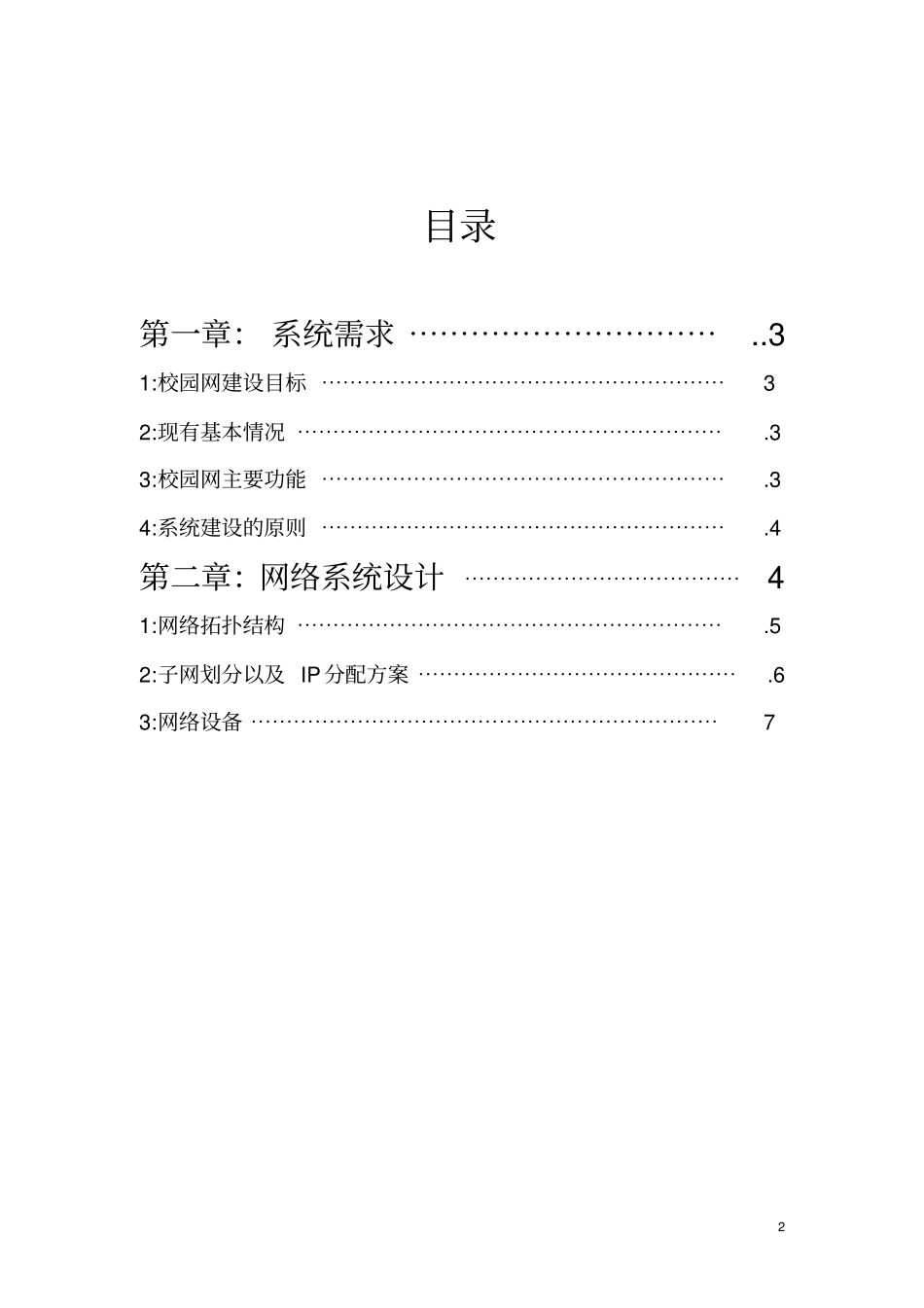

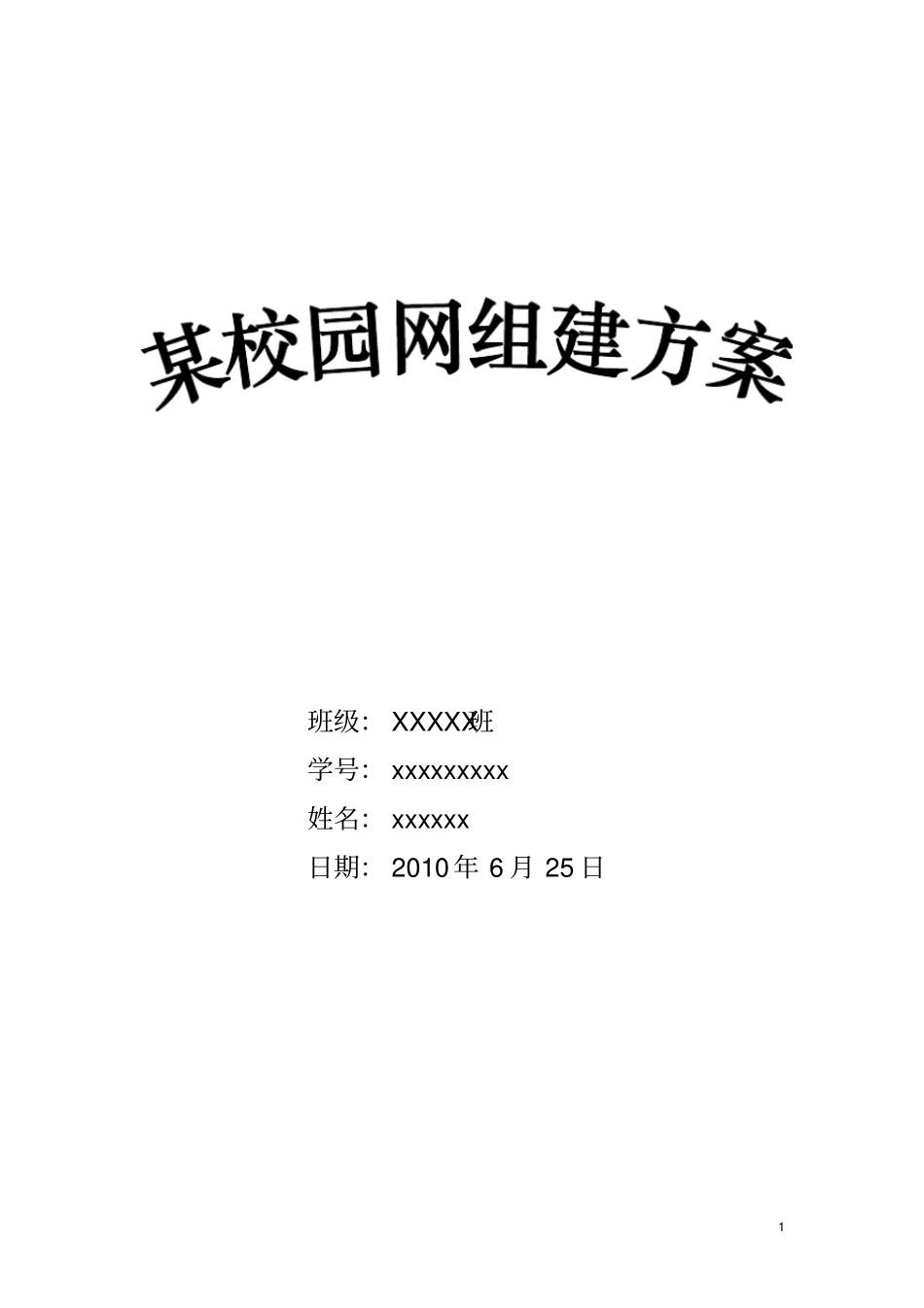

1班级：XXXXX班学号：xxxxxxxxx姓名：xxxxxx日期：2010年6月25日2目录第一章：系统需求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..31:校园网建设目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32:现有基本情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.33:校园网主要功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.34:系统建设的原则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4第二章：网络系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41:网络拓扑结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.52:子网划分以及IP分配方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.63:网络设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73第一章：系统需求1、校园网建设目标建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种PC机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取INTERNET网上的教育资源。形成结构合理、内外沟通的校园计算机网络系统，在此基础上建立能满足教学、科研和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。2、现有基本状况学校内有如下设施以及具体状况：建筑楼层数房间数计算机数备注教学楼5每层4个教室每个教室1台所有教室到设备间距离小于90米办公楼6每层5个办公室每个办公室5台所有办公室到设备间距离小于90米图书馆2每层一个机房每个机房40台计算机到设备间距离小于90米实验楼5每层4个实验室每个实验室60台3楼作为网络中心?教学楼到网络中心距离为250米，办公楼到网络中心距离350米，图书馆到网络中心距离为500米；?总计960台客户机，三个设备间和一个网络中心。3、校园网主要功能办公信息发布文件共享，通过FTP服务器进行文件传达师生交流、网上讨论收发邮件等功能建立能满足教学、科研和管理工作需要的软、硬件环境；开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务；系统总体设计本着总体规划、分布实施的原则，充分体现系统的技术先进性、高度的安全可靠性、良好的开放性、可扩展性，以及建设经济性。4、系统建设的原则安全性。在一个网络中，保证网络的安全是非常重要的，保护好网络的安全才能使网络正常的工作，如果网络被黑客攻击，而没有相应的安全措施来预防，4那么组建起来的网络很可能会崩溃。我们在进行系统设计时将提供多种手段保障系统的安全，对相关的网络设备、主机系统、应用数据库提供严密的保护。同时，采用国际上最新的主流VPN技术，确保用户能充分利用网络的互通性和易用性，同时可以为用户尽可能地降低系统投入成本，实现高效益。网络安全需要依靠综合手段才能够实现。一方面需要好的安全技术产品，好的安全策略；另一方面，更为重要的是要有完善的安全管理制度。从技术角度来看，一个完善的网络安全系统应该包括以下三个方面：1.安全防护2.主动安全评估3.安全实时监控安全防护就是通过防火墙或网络物理隔离等设备，对进出网络的数据包进行控制；同时在应用、主机上限制非法用户进入，或者用户越权访问。主动安全评估是基于安全防护的基础上进行的，在通过了安全防护之后，可以借助安全工具或者是有经验的安全专家来进行安全评估。安全实时监控也是属于主动防御范畴。指在我们对网络上的各种行为进行监控，例如黑客攻击一个系统之前，往往需要了解这个系统的结构或者漏洞，他们往往会利用网络扫描工具对某个网段或者主机进行扫描，实时监控系统能够检测到这类行为。本策划小组坚持以高度安全性为基本原则，有效地防止网络的非法侵入，保护关键的数据不被非法窃取、篡改或泄漏，使数据具有极高的可信性。先进性。这个校园网的组建采用目前先进的技术和设备进行组建，保证该校园网在短期内不会落伍。校园网组建技术先进性与设备先进性，保证校园网不会在短期落伍，以便节约成本，减少因技术升级和设备的更新而带来的大量开销。标准化。采用成熟的先进技术，保证符合国际标准，使校园网能具有更高的性能。经济性。本方案采用的技术先进，设备选择合理，各类设备的选择具...
