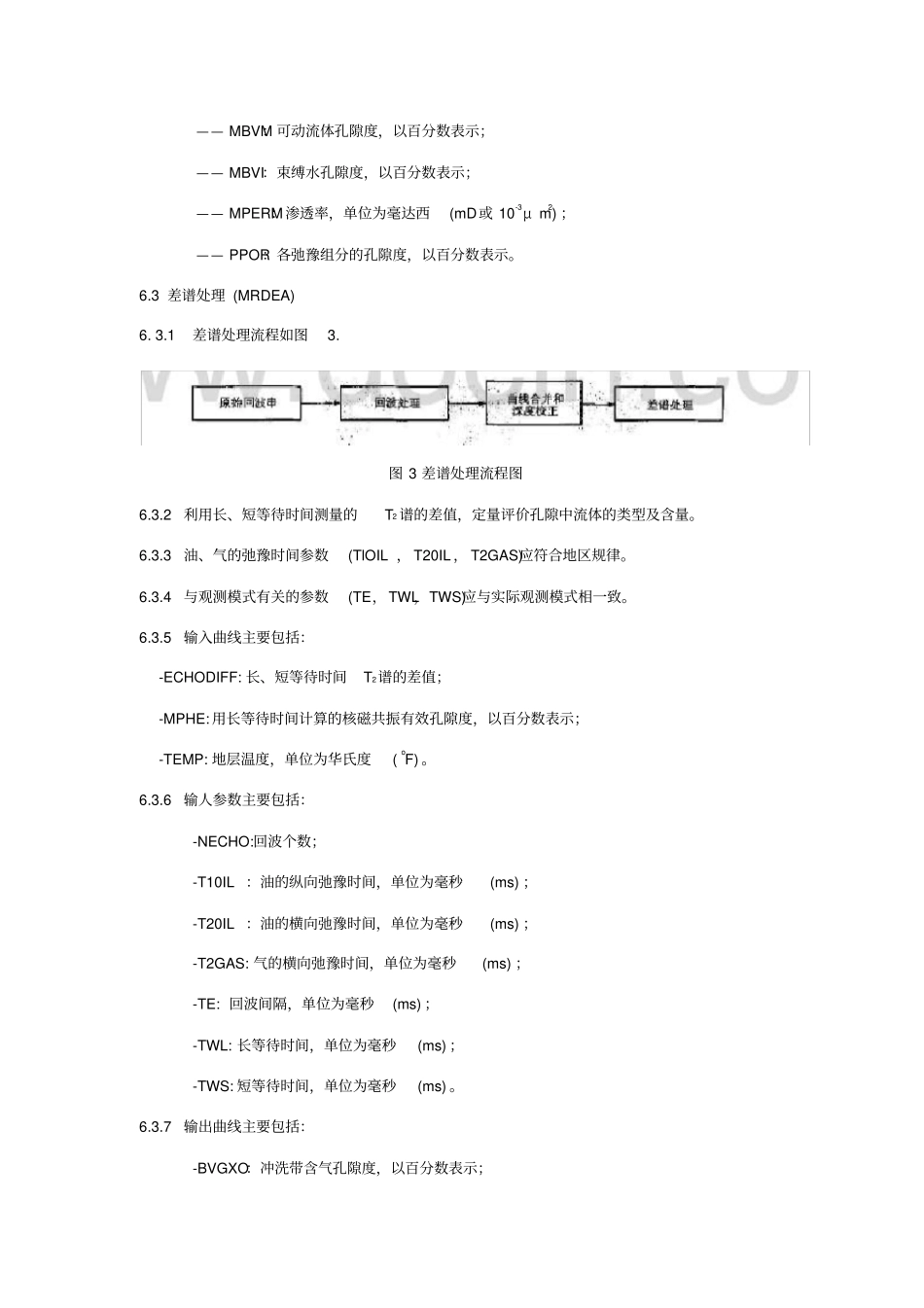

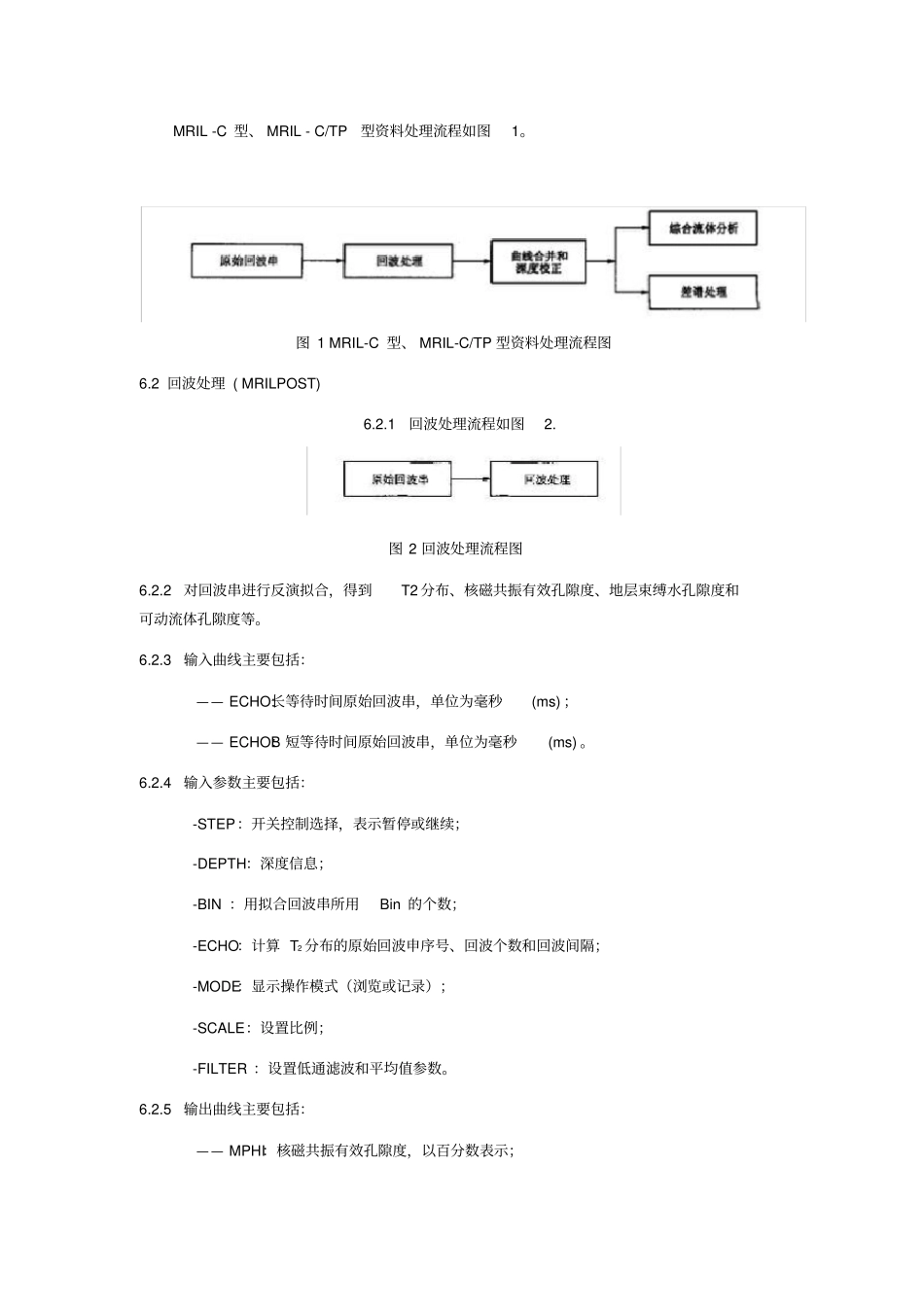

核磁共振测井资料处理及解释规范I范围本标准规定了MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据处理和解释的技术要求。本标准适用于MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据的处理和解释。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。SY/T5132测井原始资料质量要求SY/T5360裸眼井单井测井数据处理流程3解释软件解释软件包括:——express解释软件;——DPP解释软件。4测井资料质量检验4.1依据SY/T5132规定对测井原始资料进行质量检验。4.2检查对比原始测井资料与编辑回放测井资料的一致性。5数据合并及深度校正5.1数据合并测井资料处理前,应将程序中所用到的测井数据转换成统一的数据格式,并合并为一个文件。5.2深度校正用核磁共振测井并测的自然伽马曲线进行深度校正。6MRIL-C型、MRIL-C/TP型核磁共振测井资料处理6.1处理流程MRIL-C型、MRIL-C/TP型资料处理流程如图1。图1MRIL-C型、MRIL-C/TP型资料处理流程图6.2回波处理(MRILPOST)6.2.1回波处理流程如图2.图2回波处理流程图6.2.2对回波串进行反演拟合,得到T2分布、核磁共振有效孔隙度、地层束缚水孔隙度和可动流体孔隙度等。6.2.3输入曲线主要包括:——ECHO:长等待时间原始回波串,单位为毫秒(ms);——ECHOB:短等待时间原始回波串,单位为毫秒(ms)。6.2.4输入参数主要包括:-STEP:开关控制选择,表示暂停或继续;-DEPTH:深度信息;-BIN:用拟合回波串所用Bin的个数;-ECHO:计算T2分布的原始回波申序号、回波个数和回波间隔;-MODE:显示操作模式(浏览或记录);-SCALE:设置比例;-FILTER:设置低通滤波和平均值参数。6.2.5输出曲线主要包括:——MPHI:核磁共振有效孔隙度,以百分数表示;——MBVM:可动流体孔隙度,以百分数表示;——MBVI:束缚水孔隙度,以百分数表示;——MPERM:渗透率,单位为毫达西(mD或10-3μm2);——PPOR:各弛豫组分的孔隙度,以百分数表示。6.3差谱处理(MRDEA)6.3.1差谱处理流程如图3.图3差谱处理流程图6.3.2利用长、短等待时间测量的T2谱的差值,定量评价孔隙中流体的类型及含量。6.3.3油、气的弛豫时间参数(TlOIL,T20IL,T2GAS)应符合地区规律。6.3.4与观测模式有关的参数(TE,TWL,TWS)应与实际观测模式相一致。6.3.5输入曲线主要包括:-ECHODIFF:长、短等待时间T2谱的差值;-MPHE:用长等待时间计算的核磁共振有效孔隙度,以百分数表示;-TEMP:地层温度,单位为华氏度(oF)。6.3.6输人参数主要包括:-NECHO:回波个数;-T10IL:油的纵向弛豫时间,单位为毫秒(ms);-T20IL:油的横向弛豫时间,单位为毫秒(ms);-T2GAS:气的横向弛豫时间,单位为毫秒(ms);-TE:回波间隔,单位为毫秒(ms);-TWL:长等待时间,单位为毫秒(ms);-TWS:短等待时间,单位为毫秒(ms)。6.3.7输出曲线主要包括:-BVGXO:冲洗带含气孔隙度,以百分数表示;-BVOXO:冲洗带含油孔隙度,以百分数表示;-BVWXO:冲洗带含水孔隙度,以百分数表示;-MPHEDEA:烃校正后的核磁共振有效孔隙度,以百分数表示。6.4综合流体分析(MRAX)6.4.1综合流体分析处理流程如图4.图4综合流体分析处理流程图6.4.2综合流体分析是用核磁共振测井资料结合电阻率、中子、密度等测井资料计算地层的总孔隙度、有效孔隙度、束缚水孔隙度、自由流体孔隙度、含烃孔隙度和渗透率等参数.6.4.3用于计算流体性质饱和度的参数(RW,RMT,M,A)选取按SY/T5360执行。6.4.4输入曲线主要包括:——CNC:中子测井曲线,以百分数表示;——FLAG:求Swb标识符;——MPHE:有效孔隙度,以百分数表示;——MBVI:束缚水孔隙度,以百分数表示;——POR:外部输入孔隙度,以百分数表示;——RT:深电阻率,单位为欧姆米(Ω·m);——SWBCORR:所选的动态Swb,以百分数表示。6.4.5输人参数主要包括:——EDEP:处理层段的底界深度,单位为米(m);——SDEP:处理层段的顶界深度,单位为米(m);——FD:流体密度...
