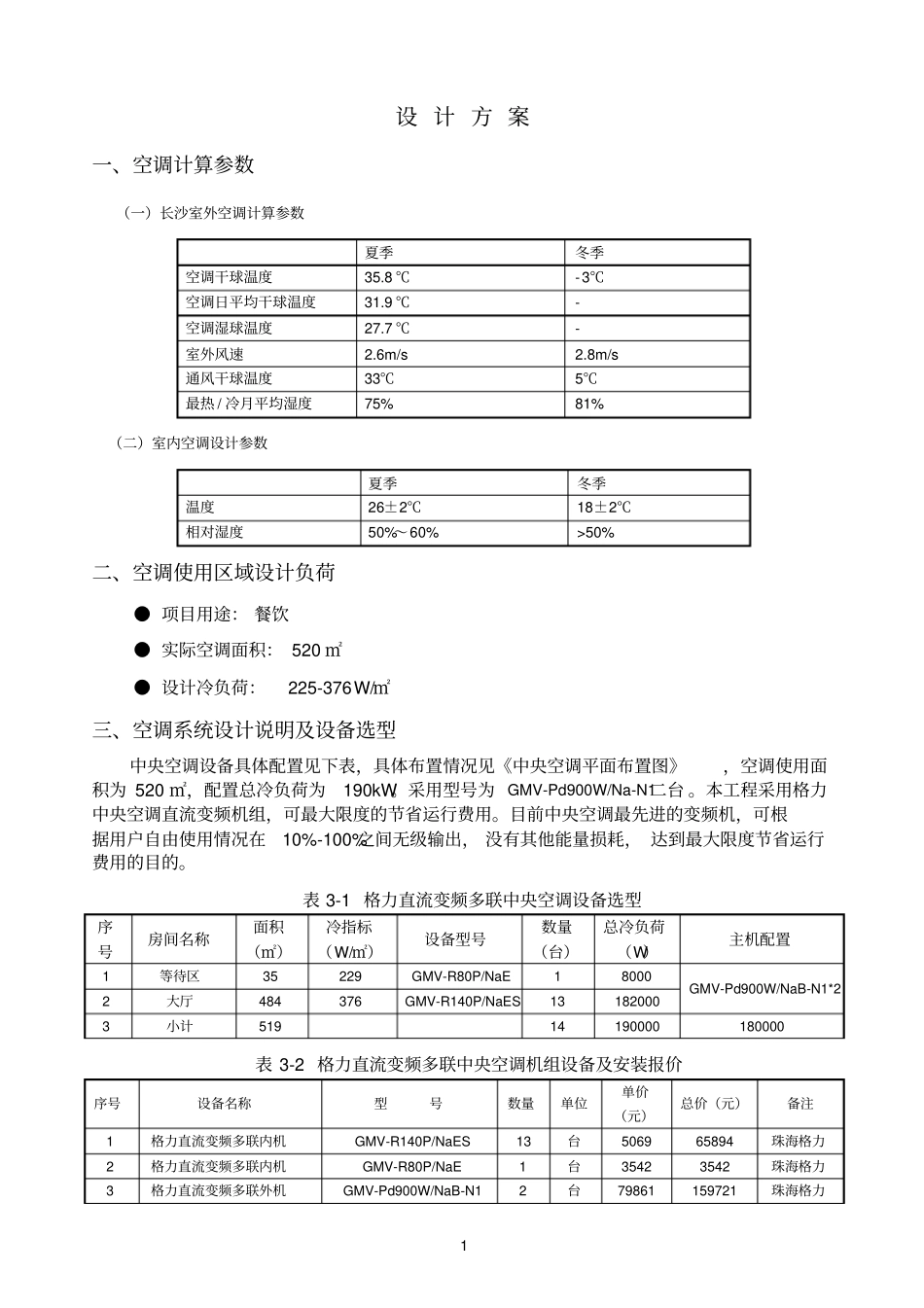

1设计方案一、空调计算参数（一）长沙室外空调计算参数夏季冬季空调干球温度35.8℃-3℃空调日平均干球温度31.9℃-空调湿球温度27.7℃-室外风速2.6m/s2.8m/s通风干球温度33℃5℃最热/冷月平均湿度75%81%（二）室内空调设计参数夏季冬季温度26±2℃18±2℃相对湿度50%～60%>50%二、空调使用区域设计负荷●项目用途：餐饮●实际空调面积：520㎡●设计冷负荷：225-376W/㎡三、空调系统设计说明及设备选型中央空调设备具体配置见下表，具体布置情况见《中央空调平面布置图》，空调使用面积为520㎡，配置总冷负荷为190kW。采用型号为GMV-Pd900W/Na-N1二台。本工程采用格力中央空调直流变频机组，可最大限度的节省运行费用。目前中央空调最先进的变频机，可根据用户自由使用情况在10%-100%之间无级输出，没有其他能量损耗，达到最大限度节省运行费用的目的。表3-1格力直流变频多联中央空调设备选型序号房间名称面积（㎡）冷指标（W/㎡）设备型号数量（台）总冷负荷（W）主机配置1等待区35229GMV-R80P/NaE18000GMV-Pd900W/NaB-N1*22大厅484376GMV-R140P/NaES131820003小计51914190000180000表3-2格力直流变频多联中央空调机组设备及安装报价序号设备名称型号数量单位单价（元）总价（元）备注1格力直流变频多联内机GMV-R140P/NaES13台506965894珠海格力2格力直流变频多联内机GMV-R80P/NaE1台35423542珠海格力3格力直流变频多联外机GMV-Pd900W/NaB-N12台79861159721珠海格力24设备小计：贰拾贰万玖仟壹佰伍拾捌元整2291585R410A专用紫铜管配保温ф34.9ф1952套米1759100上海飞轮6R410A专用紫铜管配保温ф28ф1656套米1357560上海飞轮7R410A专用紫铜管配保温ф28ф1237套米1264662上海飞轮8R410A专用紫铜管配保温ф22ф9.516套米951520上海飞轮9R410A专用紫铜管配保温ф19ф9.518套米831494上海飞轮10R410A专用紫铜管配保温ф15.9ф9.546套米753450上海飞轮11R410A专用铜管辅材（直接、弯头）1套18001800上海飞轮12分支器FQO1B2个170340珠海格力13分支器FQO26个2101260珠海格力14分支器FQO34个3201280珠海格力15双层百叶送风口280×28023个35805长沙鸿铭16单层瓦叶回风口带网1200×30013个921196长沙鸿铭17单层瓦叶回风口带网920×2001个7979长沙鸿铭18检修口400×40014个41574长沙鸿铭19单面彩钢酚醛复合板3000×1200×20270㎡13536450上海杰瑞20UPVC管配保温ф2540米7280广东联塑21UPVC管配保温ф3252米8416广东联塑22帆布49㎡734323阻燃PVC线管ф16300米130024丝杆10150米230025氧气、氮气6瓶8048026铜焊条3公斤8024027辅料1项2800280028人工费1960029运输费200030吊车费200031安装及材料费：壹拾万零叁佰贰拾玖元整10032932工程总造价：叁拾贰万玖仟肆佰捌拾柒元整329487①本报价范围为：空调设备、风管、水系统的安装、保温、空调设备调试；②空调主机设备配电要求业主将电源引至主机处，若需由我方进行配电，费用另计；③若因甲方要求变更设计图纸或所提供图纸标示不明等原因而造成的工程量增加，所增加部分需按乙方预算书标准经甲方核准另行计价，并按实付予乙方由此产生的返工费用。长沙嘉为电器有限公司2014年7月9日3
