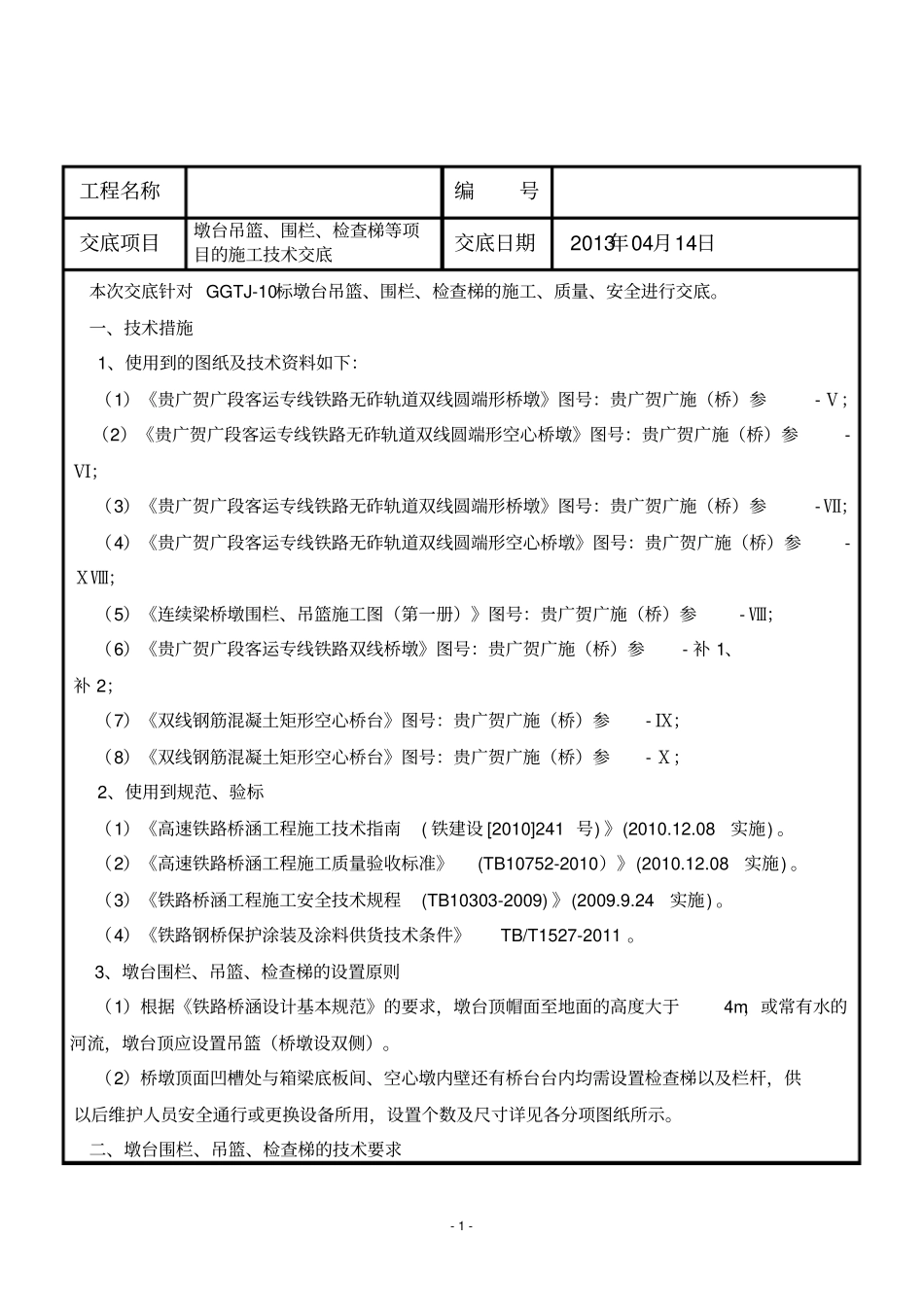

-1-工程名称编号交底项目墩台吊篮、围栏、检查梯等项目的施工技术交底交底日期2013年04月14日本次交底针对GGTJ-10标墩台吊篮、围栏、检查梯的施工、质量、安全进行交底。一、技术措施1、使用到的图纸及技术资料如下:(1)《贵广贺广段客运专线铁路无砟轨道双线圆端形桥墩》图号:贵广贺广施(桥)参-Ⅴ;(2)《贵广贺广段客运专线铁路无砟轨道双线圆端形空心桥墩》图号:贵广贺广施(桥)参-Ⅵ;(3)《贵广贺广段客运专线铁路无砟轨道双线圆端形桥墩》图号:贵广贺广施(桥)参-Ⅶ;(4)《贵广贺广段客运专线铁路无砟轨道双线圆端形空心桥墩》图号:贵广贺广施(桥)参-ⅩⅧ;(5)《连续梁桥墩围栏、吊篮施工图(第一册)》图号:贵广贺广施(桥)参-Ⅷ;(6)《贵广贺广段客运专线铁路双线桥墩》图号:贵广贺广施(桥)参-补1、补2;(7)《双线钢筋混凝土矩形空心桥台》图号:贵广贺广施(桥)参-Ⅸ;(8)《双线钢筋混凝土矩形空心桥台》图号:贵广贺广施(桥)参-Ⅹ;2、使用到规范、验标(1)《高速铁路桥涵工程施工技术指南(铁建设[2010]241号)》(2010.12.08实施)。(2)《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)》(2010.12.08实施)。(3)《铁路桥涵工程施工安全技术规程(TB10303-2009)》(2009.9.24实施)。(4)《铁路钢桥保护涂装及涂料供货技术条件》TB/T1527-2011。3、墩台围栏、吊篮、检查梯的设置原则(1)根据《铁路桥涵设计基本规范》的要求,墩台顶帽面至地面的高度大于4m,或常有水的河流,墩台顶应设置吊篮(桥墩设双侧)。(2)桥墩顶面凹槽处与箱梁底板间、空心墩内壁还有桥台台内均需设置检查梯以及栏杆,供以后维护人员安全通行或更换设备所用,设置个数及尺寸详见各分项图纸所示。二、墩台围栏、吊篮、检查梯的技术要求-2-1、吊篮、检查梯采用角钢栏杆的型式,角钢支架利用预埋于桥墩顶帽中的“U”型螺栓于桥墩连接,桥台内检查梯使用电锤钻孔植筋的方式设置爬梯。2、步板混凝土强度等级为C20。3、钢料采用HPB235号钢。4、钢筋弯钩均采用标准弯钩。5、部分钢构件之间的连接采用焊接的形式,焊缝高度6mm;其余部分钢构件的连接采用螺栓连接,一切严格按照施工规范、规程处理。6、按照长度加工完成后,所有钢料均涂红丹油一度,灰色铅油二度,喷涂前检查角钢是否有锈蚀,针对有锈蚀的构件,须先进行除锈,完成后再进行喷漆作业,同时涂刷因在晴朗天气下进行,早晨和夜间均不得作业。7、吊篮支架立柱角钢、辅助角钢、斜撑角钢、挡板角钢均采用L75×75×8规格的角钢;防止步行板纵向移动需在支架中间焊接规格为180×180×8的垫板,端头焊接180×90×8的垫板,两步板间增设隔板,并用干硬性水泥砂浆填塞密实;端栏杆支架立柱上设置直径16mm端栏杆预留孔。8、空心墩检查梯支架角钢、斜撑角钢规格为L75×75×8,挡板角钢规格为L63×63×6,每个平台靠下梯侧设2块活动步板,其他步板固定。固定步板间缝隙均用干硬性水泥砂浆填塞。为增加检查梯刚度,特在检查梯中间加设加劲角钢,规格L63×63×6,进出洞口处上方设扶手一个,以方便人员进出。9、桥墩检查梯预埋角钢规格为L63×63×6,检查梯角钢规格为L50×50×5,检查梯踏步使用直径20mm的圆钢,检查梯设置于固定支座的梁端。10、桥台台内检查梯,采用直径22mm的钢筋做为爬梯,间距30cm。11、墩身栏杆、检查梯栏杆均采用直径16mm的圆钢,两端需插入墩身20cm;桥台栏杆采用外径为30mm和40mm空心钢管,壁厚2mm,两端均进入两边墙20cm。12、吊篮支架在栏杆加工厂加工,运到现场安装,具体尺寸见设计图。三、墩台围栏、吊篮、检查梯施工方法及顺序1、围栏、吊篮、检查梯施工方法钢构件及步板在预制场集中预制,现场拼装。2、围栏、吊篮、检查梯施工流程图-3-图1吊篮、围栏、检查梯施工工艺流程图3、围栏、吊篮、检查梯的组成吊篮、检查梯的组成由预埋件、角钢支架、步板(混凝土步板、钢筋步板)、栏杆系统共四大部分组成。四、钢构件加工及步板预制1、钢筋及钢构件工程钢筋下料、半成品加工在钢筋加工场集中生产,经验收合格后通过,运输车运至步板混凝土浇筑处进行钢筋安装。吊篮角钢支架、检查梯角钢...
