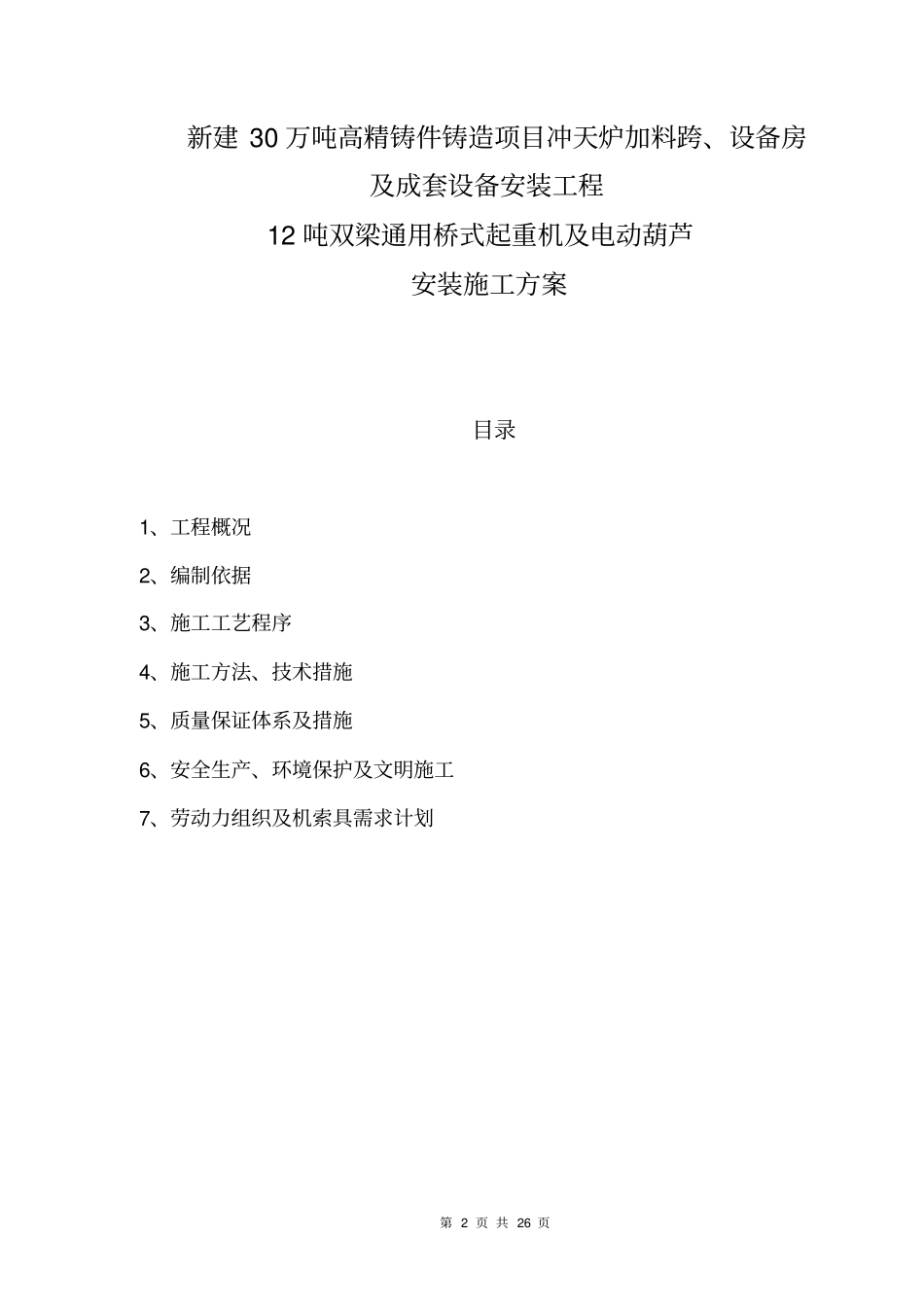

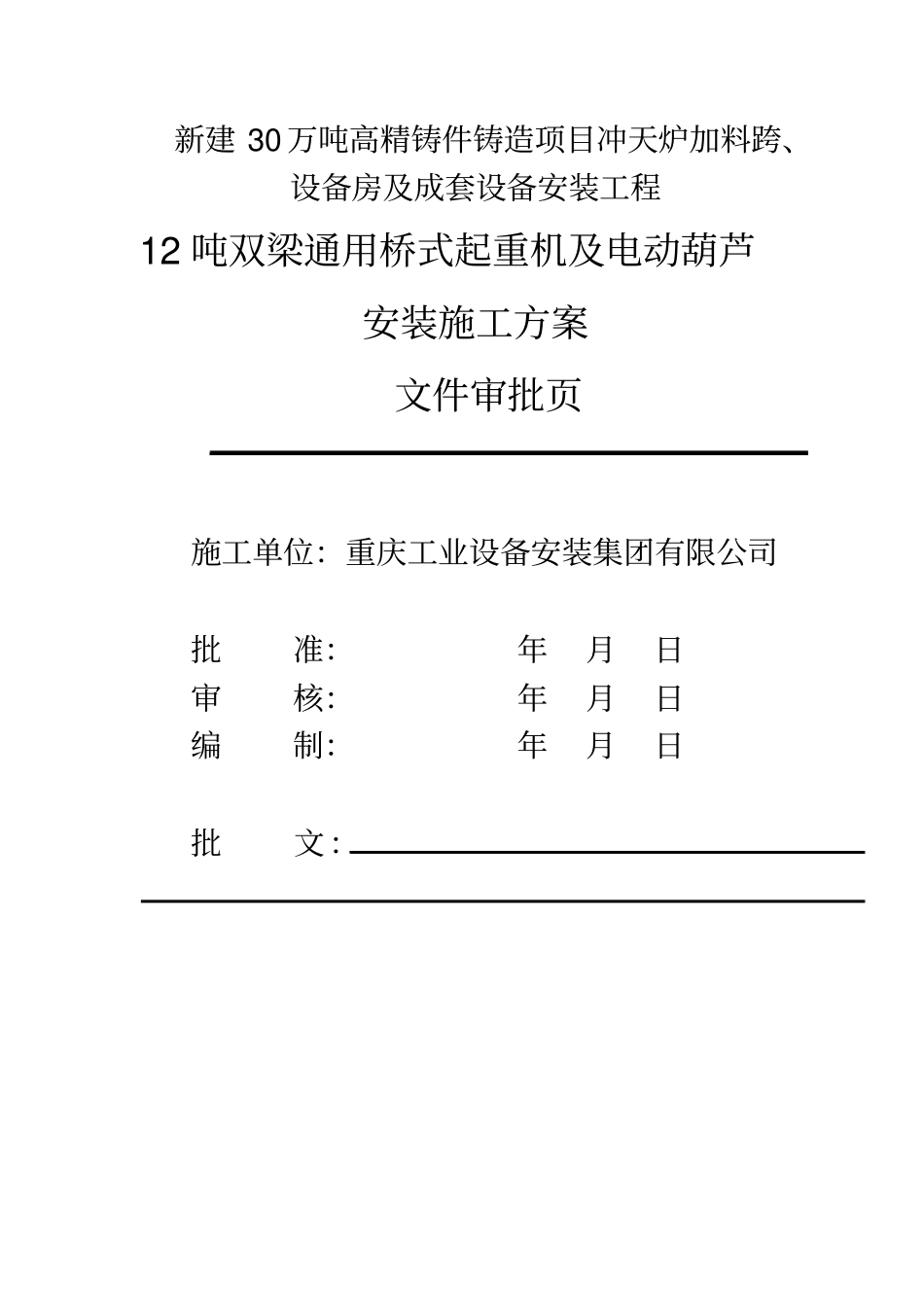

新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程12吨双梁通用桥式起重机及电动葫芦安装施工方案文件审批页施工单位：重庆工业设备安装集团有限公司批准：年月日审核：年月日编制：年月日批文：第2页共26页新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程12吨双梁通用桥式起重机及电动葫芦安装施工方案目录1、工程概况2、编制依据3、施工工艺程序4、施工方法、技术措施5、质量保证体系及措施6、安全生产、环境保护及文明施工7、劳动力组织及机索具需求计划第3页共26页1、工程概况1.1工程名称：新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程1.2工程地点：重庆市双桥经济技术开发区双路镇文西村1.3建设单位：重庆机电控股集团铸造有限公司1.4设计单位：机械工业第三设计研究院1.5监理单位：重庆新鲁班工程监理有限责任公司1.6承建单位：重庆工业设备安装集团有限公司1.7工程内容：本方案为指导重庆机电控股集团铸造有限公司新建30万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程加料起重机安装而编制的，该起重机为1台12吨电动双梁电磁吸盘桥式起重机，安装在加料跨厂房内，用于冲天炉的加料，起重机轨道选用QU70型钢轨，单边轨道长度36米，由于轨道在一期工程中已经安装完毕，且已经安装好一台12吨行车用于电炉加料，故此次安装的行车与电炉加料行车共用轨道，中间安装车档及限位开关以防碰撞。轨道安装于钢梁上，轨顶标高为+12598mm。其中另有5台钢丝绳电动葫芦的安装任务，轨道采用H型钢主体结构架悬挂式。起重机技术参数如下表：序号名称单位参数备注1起重量t12第4页共26页2起重机最大宽度mm62983轨面至起重机顶部mm41004轨面至驾驶室底部mm25875跨度（轨距）mm225006轮距mm40207最大起升高度mm120008小车轨距mm22409起升速度m/min0～3210运行速度m/min0～8011主钩左右极限距离mm1800/180012电机型号、功率KWK21R280S4LL85主钩起升电机ZBA132AL42×5.5.大车运行电机ZBA90B42×1.5.小车运行电机13电源三相交流380V50HZ14整机工作级别A815最大轮压Kg153416整机重量Kg30250第5页共26页电动葫芦技术参数序号安装位置轨道梁型号吨位（吨）起升高度（米）备注1虹吸分渣器检修葫芦+10m处400×300×20×14×302051台2焦炭漏斗辅料仓+23m处HW350×350×12×19241台3焦炭。辅料加料仓±0m处HM250×175×7×11231台4冲天炉炉顶+29.383m处HW350×350×12×9231台5冲天炉炉底+4.240m处转运轨道检修葫芦400×400×21×13×300×2153.51台2、编制依据2.1《机械设备安装工程施工及验收通用规范》GB50231-2010；2.2《起重设备安装工程施工及验收规范》GB50278-2010；2.3《电气装置安装工程起重机电气装置施工及验收规范》GB50256-19962.4《起重机机械安全规程》GB6067-2010;2.5《起重机试验规范和程序》GB/T5905-20112.6《通用桥式起重机》GB/T14405-2011第6页共26页2.7《桥式和门式起重机制造及轨道安装公差》GB/T10183-20112.8《吊车轨道联结及车档》05G5252.9设备随机技术文件及资料3、电动双梁桥式起重机施工工艺程序电动葫芦施工工艺程序设备验收设备复查轨道验收基础复测桥架拼装大车安装小车安装电气安装附件安装静载荷试验动载荷试验交验施工准备设备到货验收轨道梁验收吊座制安找平H型钢轨道予制制制电动葫芦组装电柜安装安装质量检查滑软缆架设安装质量验收穿线、接线、压线送电试运转第7页共26页4、施工方法、技术措施4.1设备验收4.1.1起重机及其零部件到达安装现场后妥善保管，在安装前会同业主、监理公司有关人员进行开箱验收。吊装翻身时，严禁桥架在地面上拖动，以免损伤设备油漆或因设备局部受力而变形。4.1.2起重机开箱验收时应具备下列随机文件：（1）装箱清单，安装调试说明书，使用维修说明书；（2）电气原理图，敷线图，主要部件安装图：（3）机械起重产品质量合格证；（4）机械起重制造监督检验证书；（5）机械起重产品质量证明书；（6）备品备件目录。4.1.3开箱后，根据装箱清单对数量进行清点，对数量进行记录；对桥架，各零部件规格、焊接质量、几何尺寸进行检查、复测，并对复查情况进行记录，...
