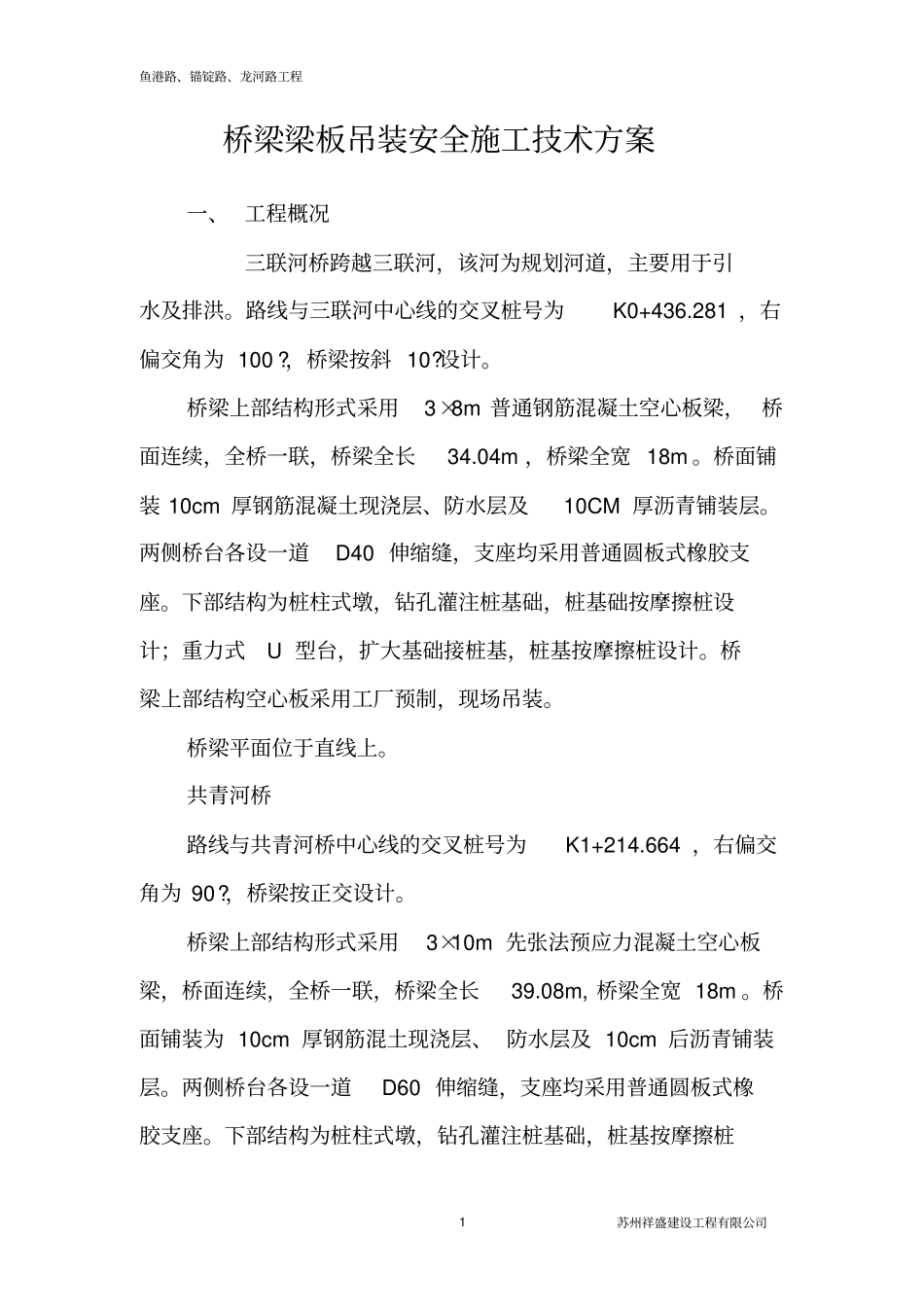

鱼港路、锚锭路、龙河路工程苏州祥盛建设工程有限公司1桥梁梁板吊装安全施工技术方案一、工程概况三联河桥跨越三联河，该河为规划河道，主要用于引水及排洪。路线与三联河中心线的交叉桩号为K0+436.281，右偏交角为100?，桥梁按斜10?设计。桥梁上部结构形式采用3×8m普通钢筋混凝土空心板梁，桥面连续，全桥一联，桥梁全长34.04m，桥梁全宽18m。桥面铺装10cm厚钢筋混凝土现浇层、防水层及10CM厚沥青铺装层。两侧桥台各设一道D40伸缩缝，支座均采用普通圆板式橡胶支座。下部结构为桩柱式墩，钻孔灌注桩基础，桩基础按摩擦桩设计；重力式U型台，扩大基础接桩基，桩基按摩擦桩设计。桥梁上部结构空心板采用工厂预制，现场吊装。桥梁平面位于直线上。共青河桥路线与共青河桥中心线的交叉桩号为K1+214.664，右偏交角为90?，桥梁按正交设计。桥梁上部结构形式采用3×10m先张法预应力混凝土空心板梁，桥面连续，全桥一联，桥梁全长39.08m,桥梁全宽18m。桥面铺装为10cm厚钢筋混土现浇层、防水层及10cm后沥青铺装层。两侧桥台各设一道D60伸缩缝，支座均采用普通圆板式橡胶支座。下部结构为桩柱式墩，钻孔灌注桩基础，桩基按摩擦桩鱼港路、锚锭路、龙河路工程苏州祥盛建设工程有限公司2设计；重力式U型台，扩大基础接桩基，桩基按摩擦桩设计。桥梁上部结构空心板梁采用工厂预制，现场吊装。桥梁平面位于直线上。二、编制依据1、施工图纸及有关资料、施工前技术交底会议等。2、国家现行的有关公路工工程的施工规范、标准等：《公路工程技术标准》(JTGB01—2003)《公路桥梁抗震设计规范》(JT004—89)《公路建设项目环境影响评价规范》(JTGB03—2006)《公路桥涵设计通用规范》(JTGD60—2004)《公路桥涵设计通用规范》(JTJ041—2000)《公路钢筋砼及预应力砼桥涵设计规范》(JTGD62—2004)《公路桥梁板式橡胶支座》(JT/T4—2004)《公路桥涵施工技术规范》（JTJ041-2000）《公路工程质量检验评定标准》（JTJF08/1-2004）三、施工组织机构及机构配置本项目部的管理机构为“鱼港路、锚锭路、龙河路项目部”。项目经理部设置7个部门，共计30人，其中梁板吊装施工队由技术部负责管理。项目经理：姚酉副经理：王雨林鱼港路、锚锭路、龙河路工程苏州祥盛建设工程有限公司3总工：岑建军质检负责人：凌颖佶技术部：沈海平财务部：史菊兰办公室：徐柏章试验室：朱晓新安全环保部：秦仲义后勤保障部：石全一机械部：朱忙喜四、施工准备阶段(1)复查和了解现场的地形、地质、交通运输、通信联络以及施工现场等有关情况；(2)确定工地范围；(3)详细调查施工现场与梁板预制场路途沿线有关情况；(4)掌握施工机械的性能运作，以及查看操作工的特殊作业证件等；(5)本项目部对预制构件安装作业的安全控制要点及施工现场各部门的职责；(6)本项目部制定的吊装作业安全措施；(7)本项目部制定的起重工安全操作规程。五、预制构件安装作业安全控制要点及施工现场各部门的职责鱼港路、锚锭路、龙河路工程苏州祥盛建设工程有限公司41、装配式构件（梁、板）的安装，应制定安装方案，并建立统一的指挥系统。施工难度、危险性较大的作业项目应组织施工技术、指挥、作业人员进行培训。所有起重设备都应符合国家关于特种设备的安全规程，并进行严格管理。在实际作业中，要严格执行下列规定：1）吊装前，应检查安全技术措施及安全防护设施等准备工作是否齐备，检查机具设备、构件的重量、长度及吊点位置等是否符合设计要求，严禁无准备盲目施工；2)施工所需的脚手架、作业平台、防护栏杆、上下梯道、安全网必须齐备。深水施工，应备救护用船；3)旧钢丝绳，在使用前，应检查其破损程度。每一节距内折断的钢丝，不得超过5%。对大型构件、重构件的吊装宜使用新的钢丝绳，使用前也要检验；4)重大的吊装作业，应先进行试吊。按设计吊重分阶段进行观测，确定无误后，方可进行正式吊装作业。施工时，工地主要领导及专兼职安全员应在现场亲自指挥和监督；5)遇有大风及雷雨等恶劣天气时，应停止作业。2、根据吊装构件的大小、重量，选择适宜的吊装方法和机具，不准超负荷；1)吊钩的中心线，必须通过吊体的重心，严禁倾斜吊卸构件。吊装偏心构...
