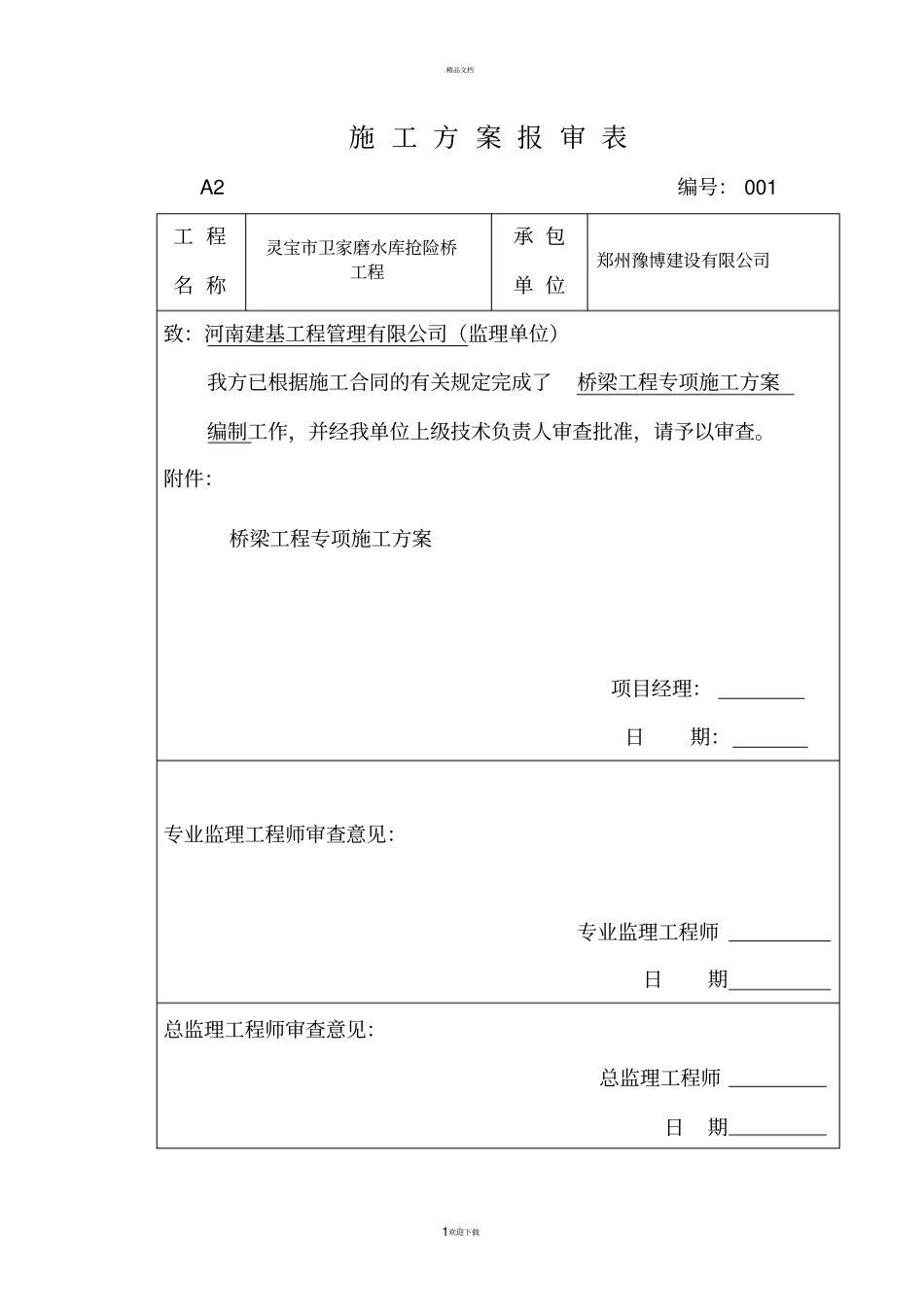

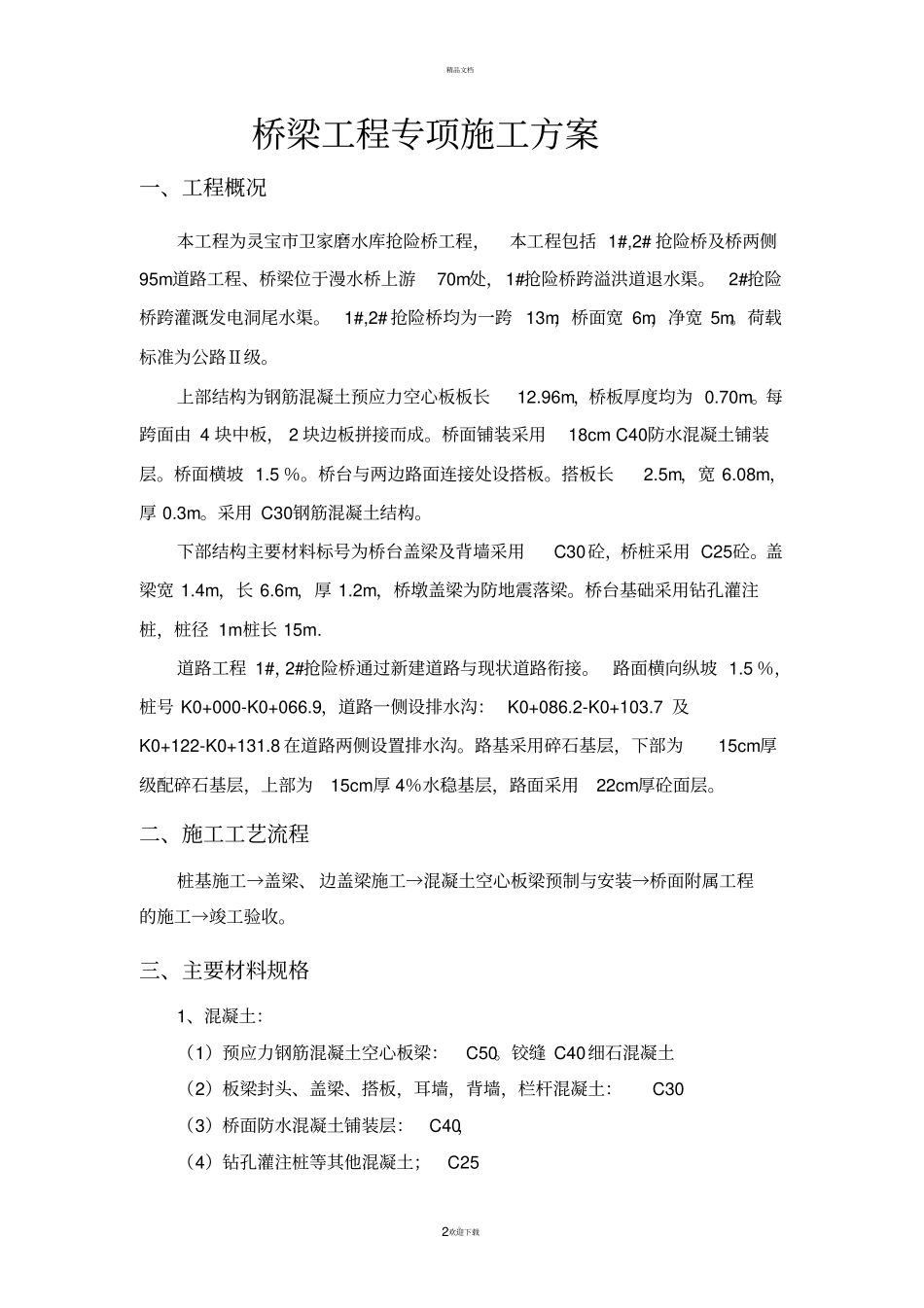

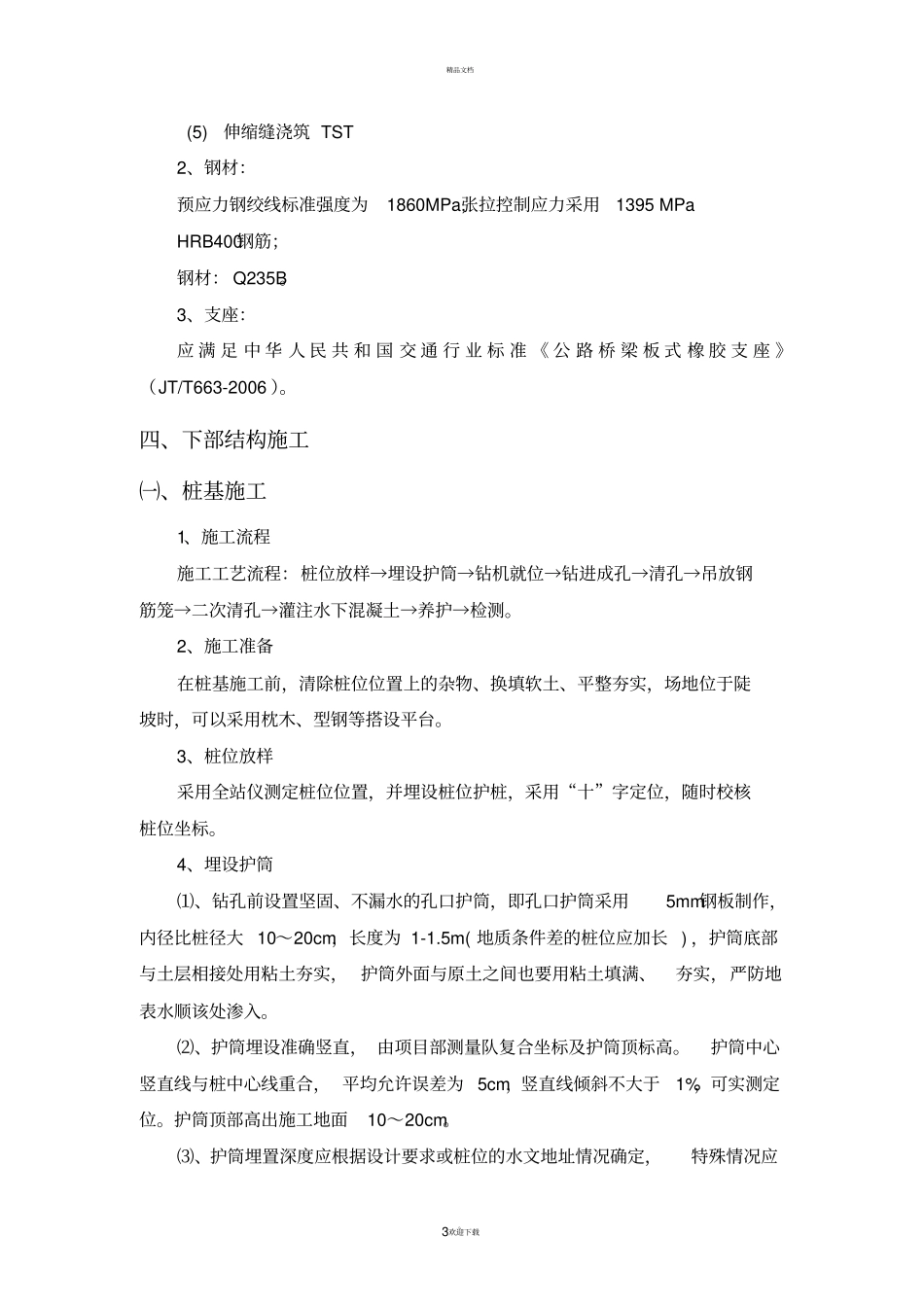

精品文档。1欢迎下载施工方案报审表A2编号：001工程名称灵宝市卫家磨水库抢险桥工程承包单位郑州豫博建设有限公司致：河南建基工程管理有限公司（监理单位）我方已根据施工合同的有关规定完成了桥梁工程专项施工方案编制工作，并经我单位上级技术负责人审查批准，请予以审查。附件：桥梁工程专项施工方案项目经理：日期：专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：总监理工程师日期精品文档。2欢迎下载桥梁工程专项施工方案一、工程概况本工程为灵宝市卫家磨水库抢险桥工程，本工程包括1#,2#抢险桥及桥两侧95m道路工程、桥梁位于漫水桥上游70m处，1#抢险桥跨溢洪道退水渠。2#抢险桥跨灌溉发电洞尾水渠。1#,2#抢险桥均为一跨13m，桥面宽6m，净宽5m。荷载标准为公路Ⅱ级。上部结构为钢筋混凝土预应力空心板板长12.96m，桥板厚度均为0.70m。每跨面由4块中板，2块边板拼接而成。桥面铺装采用18cmC40防水混凝土铺装层。桥面横坡1.5％。桥台与两边路面连接处设搭板。搭板长2.5m，宽6.08m，厚0.3m。采用C30钢筋混凝土结构。下部结构主要材料标号为桥台盖梁及背墙采用C30砼，桥桩采用C25砼。盖梁宽1.4m，长6.6m，厚1.2m，桥墩盖梁为防地震落梁。桥台基础采用钻孔灌注桩，桩径1m桩长15m.道路工程1#，2#抢险桥通过新建道路与现状道路衔接。路面横向纵坡1.5％，桩号K0+000-K0+066.9，道路一侧设排水沟：K0+086.2-K0+103.7及K0+122-K0+131.8在道路两侧设置排水沟。路基采用碎石基层，下部为15cm厚级配碎石基层，上部为15cm厚4％水稳基层，路面采用22cm厚砼面层。二、施工工艺流程桩基施工→盖梁、边盖梁施工→混凝土空心板梁预制与安装→桥面附属工程的施工→竣工验收。三、主要材料规格1、混凝土：（1）预应力钢筋混凝土空心板梁：C50。铰缝C40细石混凝土（2）板梁封头、盖梁、搭板，耳墙，背墙，栏杆混凝土：C30（3）桥面防水混凝土铺装层：C40，（4）钻孔灌注桩等其他混凝土；C25精品文档。3欢迎下载(5)伸缩缝浇筑TST2、钢材：预应力钢绞线标准强度为1860MPa,张拉控制应力采用1395MPaHRB400钢筋；钢材：Q235B。3、支座：应满足中华人民共和国交通行业标准《公路桥梁板式橡胶支座》（JT/T663-2006）。四、下部结构施工㈠、桩基施工1、施工流程施工工艺流程：桩位放样→埋设护筒→钻机就位→钻进成孔→清孔→吊放钢筋笼→二次清孔→灌注水下混凝土→养护→检测。2、施工准备在桩基施工前，清除桩位位置上的杂物、换填软土、平整夯实，场地位于陡坡时，可以采用枕木、型钢等搭设平台。3、桩位放样采用全站仪测定桩位位置，并埋设桩位护桩，采用“十”字定位，随时校核桩位坐标。4、埋设护筒⑴、钻孔前设置坚固、不漏水的孔口护筒，即孔口护筒采用5mm钢板制作，内径比桩径大10～20cm，长度为1-1.5m(地质条件差的桩位应加长)，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也要用粘土填满、夯实，严防地表水顺该处渗入。⑵、护筒埋设准确竖直，由项目部测量队复合坐标及护筒顶标高。护筒中心竖直线与桩中心线重合，平均允许误差为5cm，竖直线倾斜不大于1%，可实测定位。护筒顶部高出施工地面10～20cm。⑶、护筒埋置深度应根据设计要求或桩位的水文地址情况确定，特殊情况应精品文档。4欢迎下载加深以保证钻孔和灌注混凝土的顺利进行。5、泥浆性能指标：泥浆的制备采用原土造浆，泥浆池在桩位附近就近开挖，废弃泥浆用泥浆车拉走。泥浆性能指标应符合下列规定：泥浆比重：正循环钻机入孔泥浆比重为1.05～1.26、钻机安装及钻孔：⑴、安装钻机前，底架应垫平，保持稳定，不得产生位移和沉陷。钻头或钻杆中心与桩位中心偏差不得大于5cm。⑵、开孔孔位必须准确，应使初成孔壁、竖直、圆顺、坚实。⑶、钻孔时，孔内水位宜高于护筒底脚0.5m以上或地下水位以上1.5～2.0m。⑷、钻孔时，起落钻头速度宜均匀，不得过猛或骤然变速。⑸、钻孔作业应连续进行，因故停钻时，钻头提离孔底5m以上，钻孔过程中应经常检查并记录土层变化情况，并与地质剖面图核对。钻孔达到设计深度后，对孔位、孔径、孔深和孔形进行检验，并填写钻孔记录表。7、钢筋笼制作及吊装：⑴、钢筋笼的材料、...
