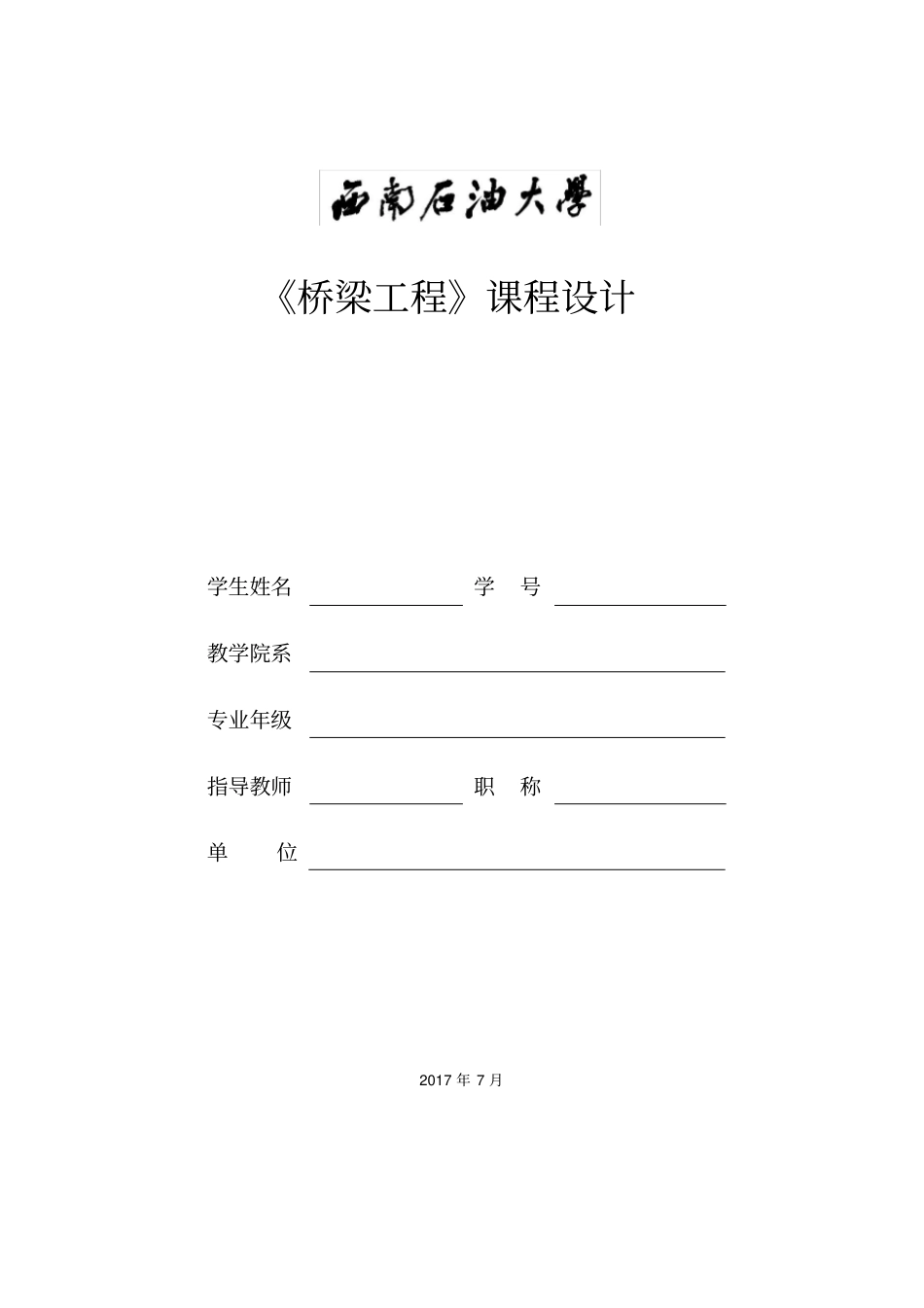

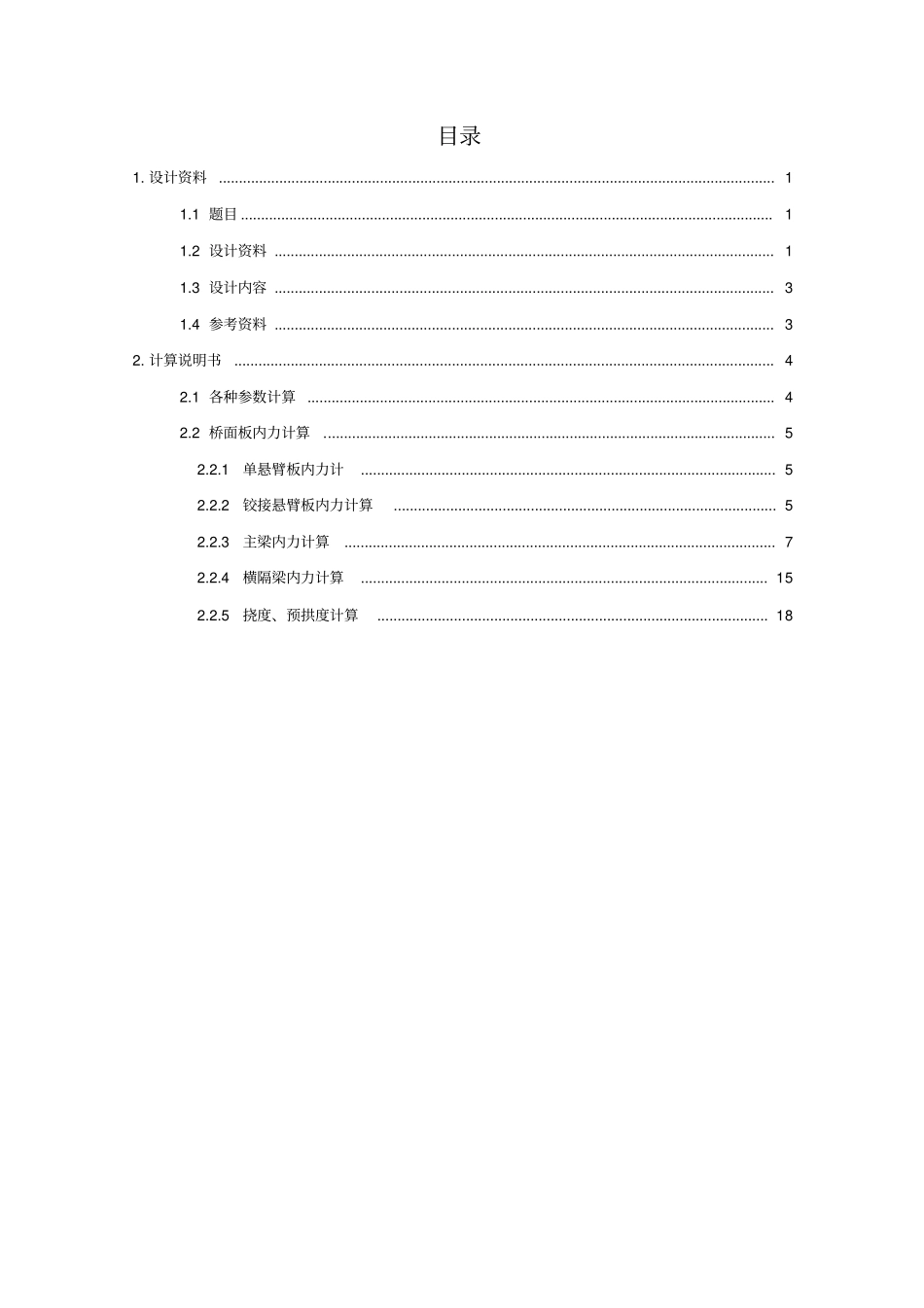

《桥梁工程》课程设计学生姓名学号教学院系专业年级指导教师职称单位2017年7月目录1.设计资料..........................................................................................................................................11.1题目....................................................................................................................................11.2设计资料............................................................................................................................11.3设计内容............................................................................................................................31.4参考资料............................................................................................................................32.计算说明书......................................................................................................................................42.1各种参数计算....................................................................................................................42.2桥面板内力计算................................................................................................................52.2.1单悬臂板内力计.......................................................................................................52.2.2铰接悬臂板内力计算...............................................................................................52.2.3主梁内力计算...........................................................................................................72.2.4横隔梁内力计算.....................................................................................................152.2.5挠度、预拱度计算.................................................................................................181.设计资料1.1题目装配式预应力混凝土简支T形梁桥计算1.2设计资料1.主梁细部尺寸单片主梁的梁宽为1.78m，其细部尺寸如图1-1所示图1-1单片主梁示意图2.桥梁净空一净14+2米（如图1-2所示）图1-2桥梁横断面示意图3.跨径和全长（如图1-3所示）图1-3主梁立面图标准跨径主梁30.00blm；计算跨径29.50blm；预制全长29.96lm全；4.上部结构主梁布置图（如图1-4所示）（单位：cm）图1-4主梁布置图5.设计荷载公路-Ⅰ级，人群23.0/KNm。6.材料主梁：混凝土强度等级C50，容重263/KNm；桥梁铺装为C25混凝土垫层厚6.5~17cm，容重253/KNm，沥青混凝土厚2cm；容重243/KNm。7.设计方法杠杆原理法、偏心压力法和极限状态设计法等。8.设计依据(1)《公路桥涵设计通用规范》（JTGD60-2015）；(2)《混凝土结构设计规范》（GB50010-2010）；(3)《公路钢筋混凝土及预应力混凝土桥梁设计规范》（JTGD62-2004）。1.3设计内容1.桥面板内力计算计算T梁翼板所构成的铰接悬臂板和悬臂板的设计内力。2.主梁内力计算1)计算各主梁的荷载横向分布系数；2)计算主梁在荷载作用下跨中截面的弯矩、支点和跨中截面的剪力；3.进行主梁内力组合，并画出主梁弯矩包络图和剪力包络图。4.横隔梁内力计算5.挠度、预拱度计算计算主梁跨中的挠度，并考虑是否需要设置预拱度。6.图纸绘制（利用AutoCAD软件绘制至少3张A4图纸，可以从以下几个方面考虑）。1.4参考资料1.姜福香主编.桥梁工程.北京：机械工业出版社，20162.姚玲森主编.桥梁工程.北京：人民交通出版社，20133.刘立新主编.混凝土结构设计原理.武汉：武汉理工大学出版社，20114.叶见署主编.结构设计原理.北京：人民交通出版社，20175.黄侨主编.桥梁混凝土结构设计原理计算示例.北京：人民交通出版社，20066.贾金青编著.桥梁工程设计计算方法及应用.北京：中国建筑工业出版社，20102.计算说明书2.1各种参数计算1.主梁自重主梁截面面积：3380990.8099S...
