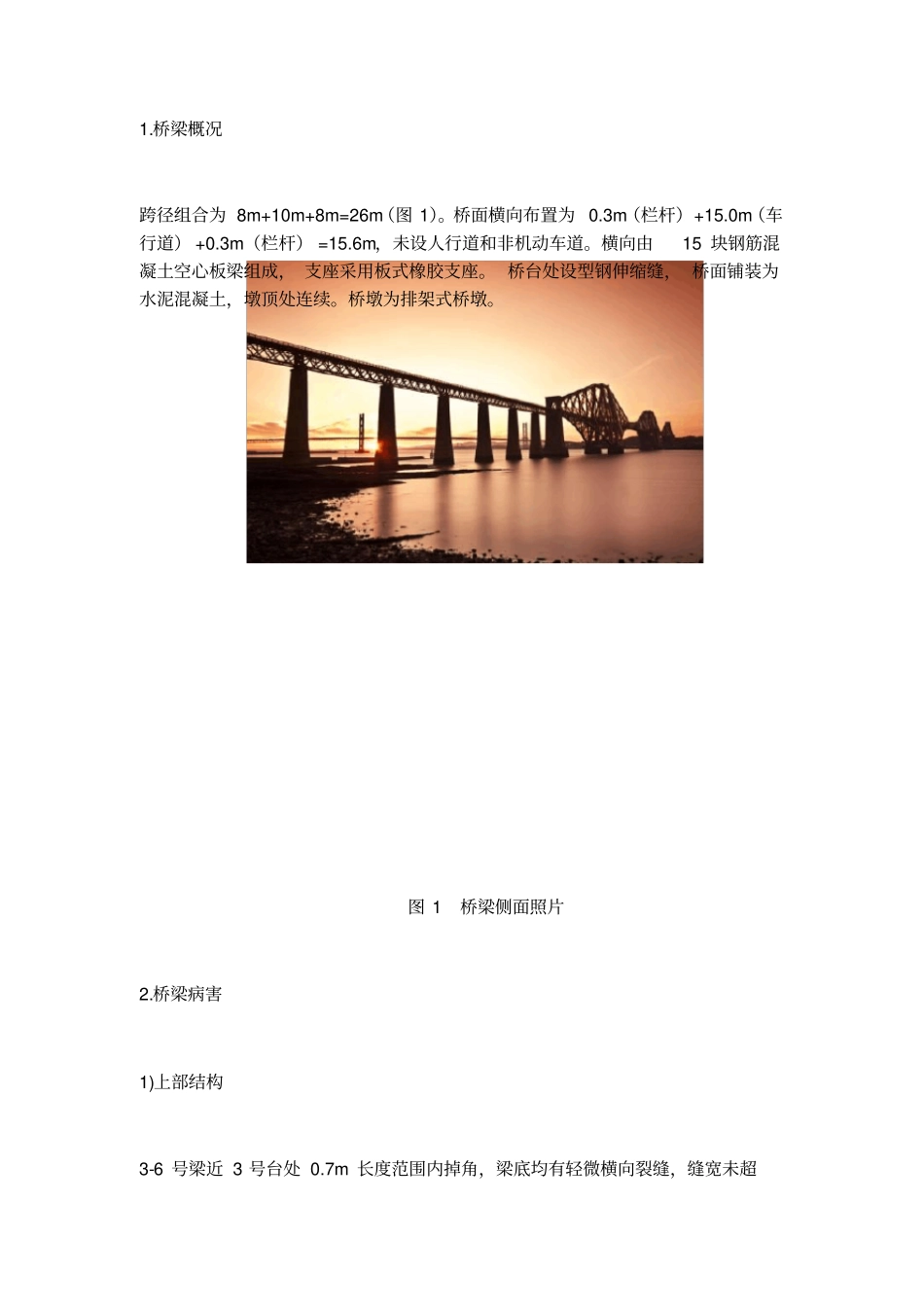

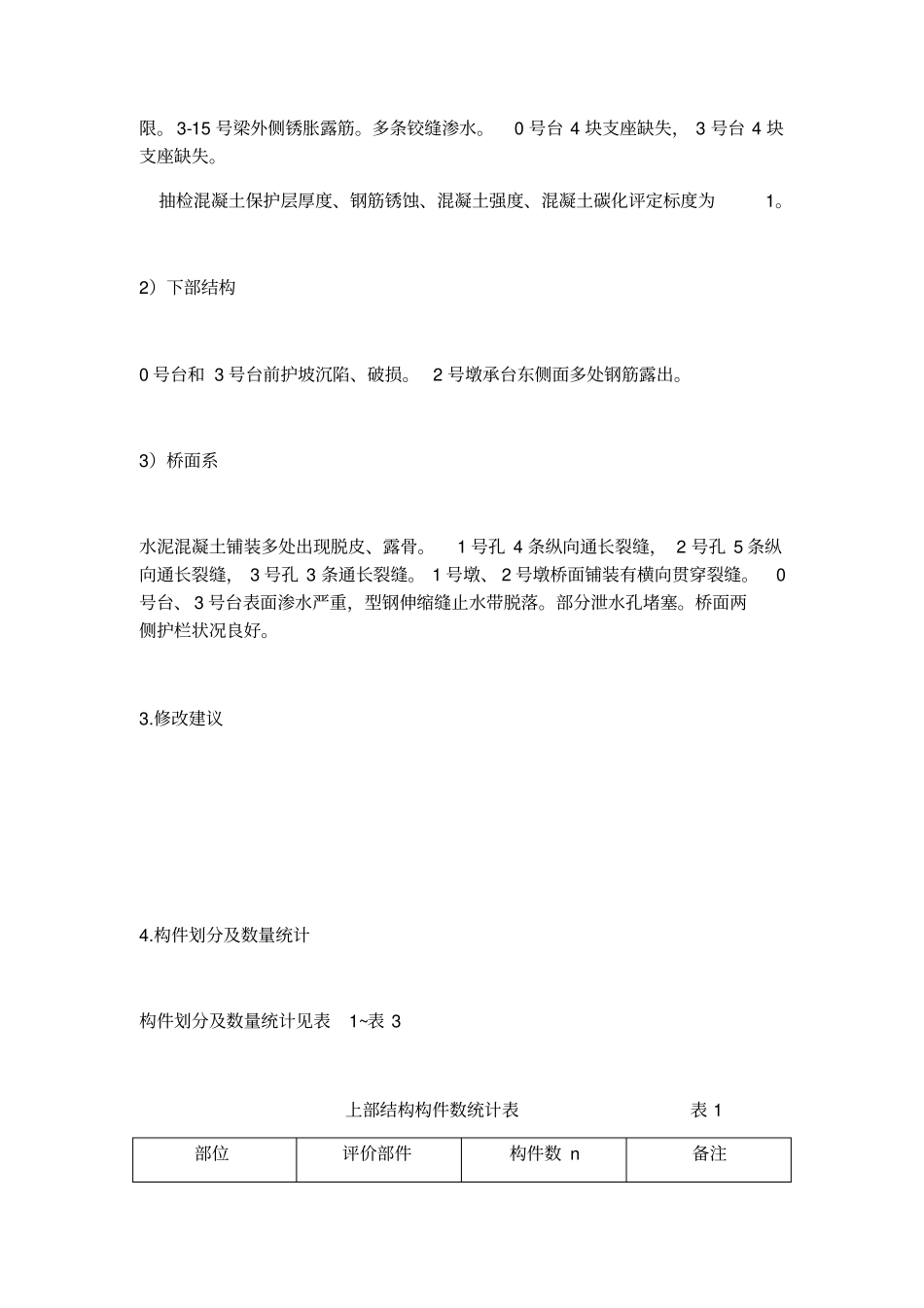

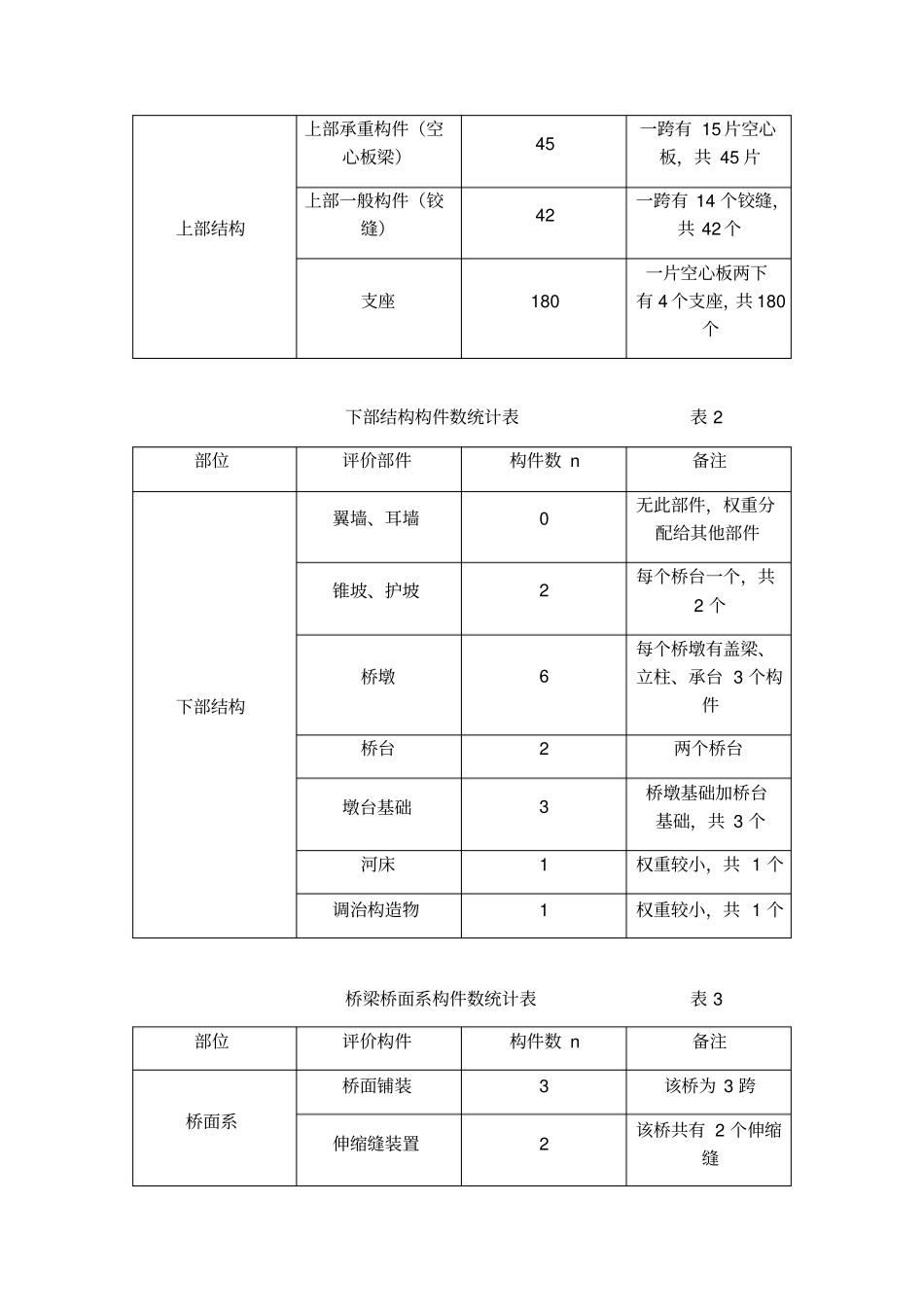

1.桥梁概况跨径组合为8m+10m+8m=26m（图1）。桥面横向布置为0.3m（栏杆）+15.0m（车行道）+0.3m（栏杆）=15.6m，未设人行道和非机动车道。横向由15块钢筋混凝土空心板梁组成，支座采用板式橡胶支座。桥台处设型钢伸缩缝，桥面铺装为水泥混凝土，墩顶处连续。桥墩为排架式桥墩。图1桥梁侧面照片2.桥梁病害1)上部结构3-6号梁近3号台处0.7m长度范围内掉角，梁底均有轻微横向裂缝，缝宽未超限。3-15号梁外侧锈胀露筋。多条铰缝渗水。0号台4块支座缺失，3号台4块支座缺失。抽检混凝土保护层厚度、钢筋锈蚀、混凝土强度、混凝土碳化评定标度为1。2）下部结构0号台和3号台前护坡沉陷、破损。2号墩承台东侧面多处钢筋露出。3）桥面系水泥混凝土铺装多处出现脱皮、露骨。1号孔4条纵向通长裂缝，2号孔5条纵向通长裂缝，3号孔3条通长裂缝。1号墩、2号墩桥面铺装有横向贯穿裂缝。0号台、3号台表面渗水严重，型钢伸缩缝止水带脱落。部分泄水孔堵塞。桥面两侧护栏状况良好。3.修改建议4.构件划分及数量统计构件划分及数量统计见表1~表3上部结构构件数统计表表1部位评价部件构件数n备注上部结构上部承重构件（空心板梁）45一跨有15片空心板，共45片上部一般构件（铰缝）42一跨有14个铰缝，共42个支座180一片空心板两下有4个支座，共180个下部结构构件数统计表表2部位评价部件构件数n备注下部结构翼墙、耳墙0无此部件，权重分配给其他部件锥坡、护坡2每个桥台一个，共2个桥墩6每个桥墩有盖梁、立柱、承台3个构件桥台2两个桥台墩台基础3桥墩基础加桥台基础，共3个河床1权重较小，共1个调治构造物1权重较小，共1个桥梁桥面系构件数统计表表3部位评价构件构件数n备注桥面系桥面铺装3该桥为3跨伸缩缝装置2该桥共有2个伸缩缝人行道0无人行道栏杆、护栏2桥面铺装左右两侧排水系统1合计为1个构件照明、标志1合计为1个构件5.技术状况评分计算1）上部结构计算（1）构件计算①上部承重构件（空心板梁）：空心板梁掉角，剥落（锈胀露筋）最大评定标度为4，实际评定标度为2，扣分25，得分100-25=75。梁底横向裂缝，最大评定标度为5，实际评定标度为2，扣分35，得分100-35=65。其中，1片梁同时存在2种病害，按照两项病害扣分值多少由大至小进行排序计算，35分排序第一，25分排序第二，计算过程为：U1=35U2=PMCIl=②上部一般构件（铰缝）：铰缝渗水（填料脱落），最大评定标度为4，实际评定标度为3，扣分40，得分100-40=60。③支座：支座缺失，最大评定标度为5，实际评定标度为5，扣分100，得分100-100=0（2）部件计算①上部承重部件：共45片空心板梁，得分75的1片，得分53.5的1片，其余43片为100片。PCCI梁=②上部一般构件：共42条铰缝，得分60的有12条，其余30条为100分。PCCO纹经=③支座：共180个支座，8块缺失。PCCI铰缝=（3）上部结构得分（表4）上部结构得分计算表4部件名称权重部件得分权重×部件得分上部承重部件0.7088.461.9上部一般部件0.1880.314.5支座0.1252.96.3上部结构得分=82.7，技术状况等级为2类2）下部结构计算护坡缺陷，最大评定标度为4，实际评定标度为4，扣分50，得分100-50=50。BCCI护坡=承台露筋锈蚀，最大评定标度为4，实际评定标度为3，扣分40，得分100-40=60。BCCI桥墩=下部结构得分（其中各部件权重为重新分配后权重）见表5。下部结构得分计算表5部件名称权重部件得分权重×部件得分翼墙、耳墙———锥坡、护坡0.0145.00.45桥墩0.3188.827.5桥台0.3110031.0墩台基础0.2810028.0河床0.071007.0调治构造物0.021002.0下部结构得分=96.0，技术状况等级为1类3）桥面系计算水泥混凝土桥面铺装，脱皮、露骨，最大评定标度为4，实际评定标度为4，扣分50，得分100-50=50。DCCI桥面铺装=伸缩缝装置，止水带脱落，最大评定标度为4，实际评定标度为4，扣分50，得分100-50=50。DCCI伸缩缝=部分泄水孔堵塞，最大评定标度为3，实际评定标度为3，扣分35，得分100-35=65。照明、标志，无标志最大评定度为3实际评定标度为3，扣分35，得分100-35=65。桥面两侧护栏状况良好。桥面系得分（其中各部件权重为重新分配后权重）见表6桥面系得分计算表6部件名称权重部件得分权重×部件得分桥面铺装0.44444.819.9...
