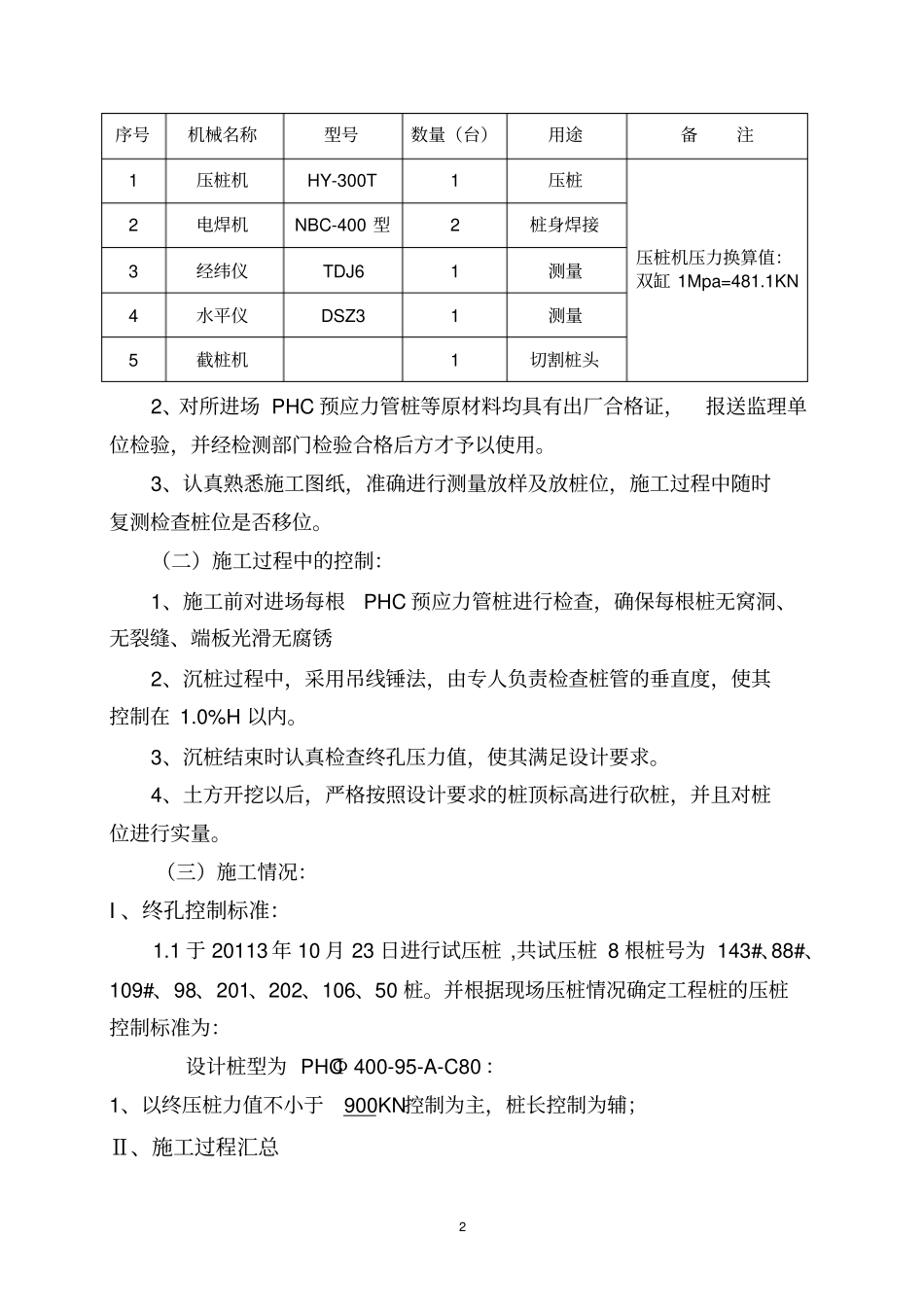

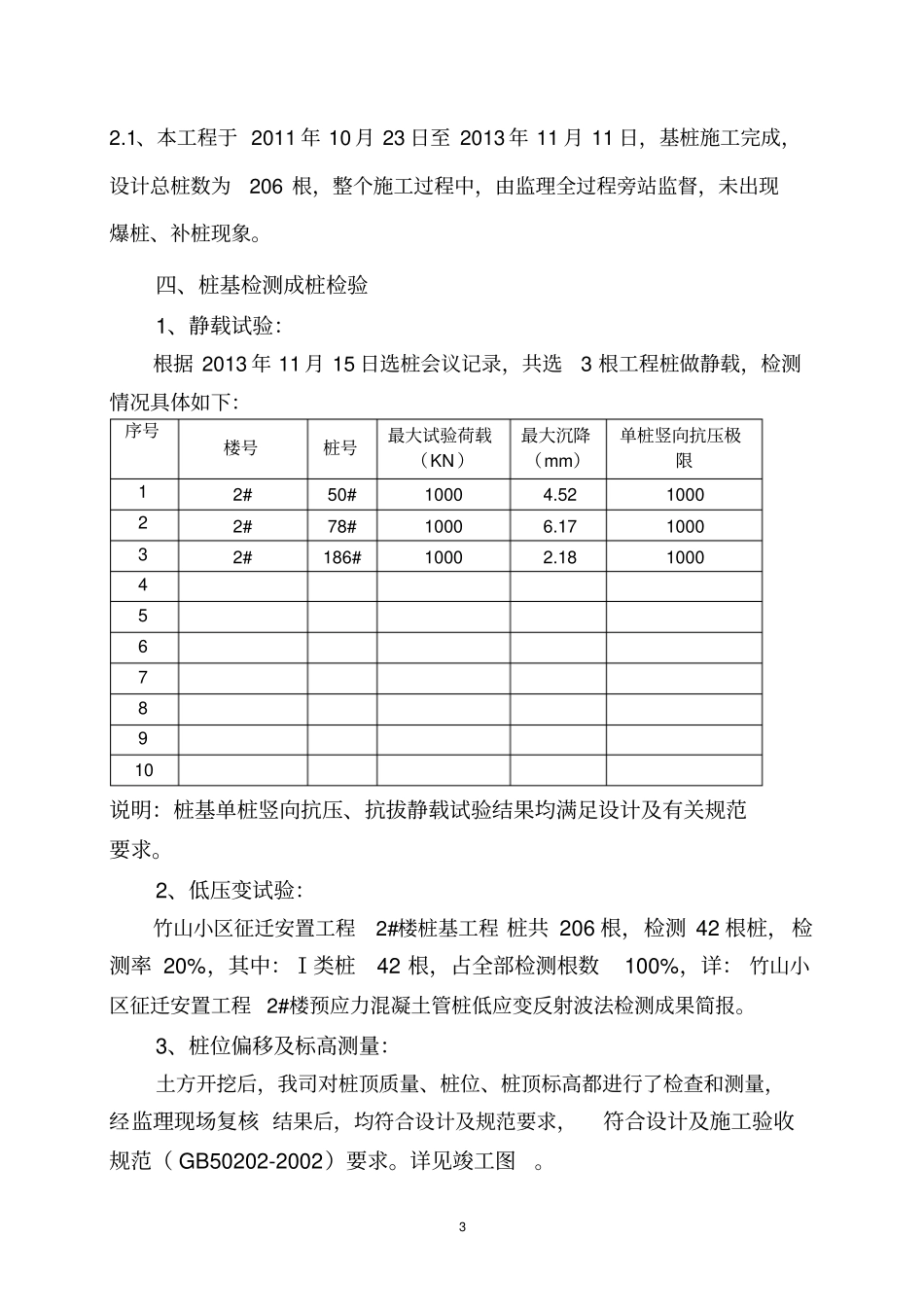

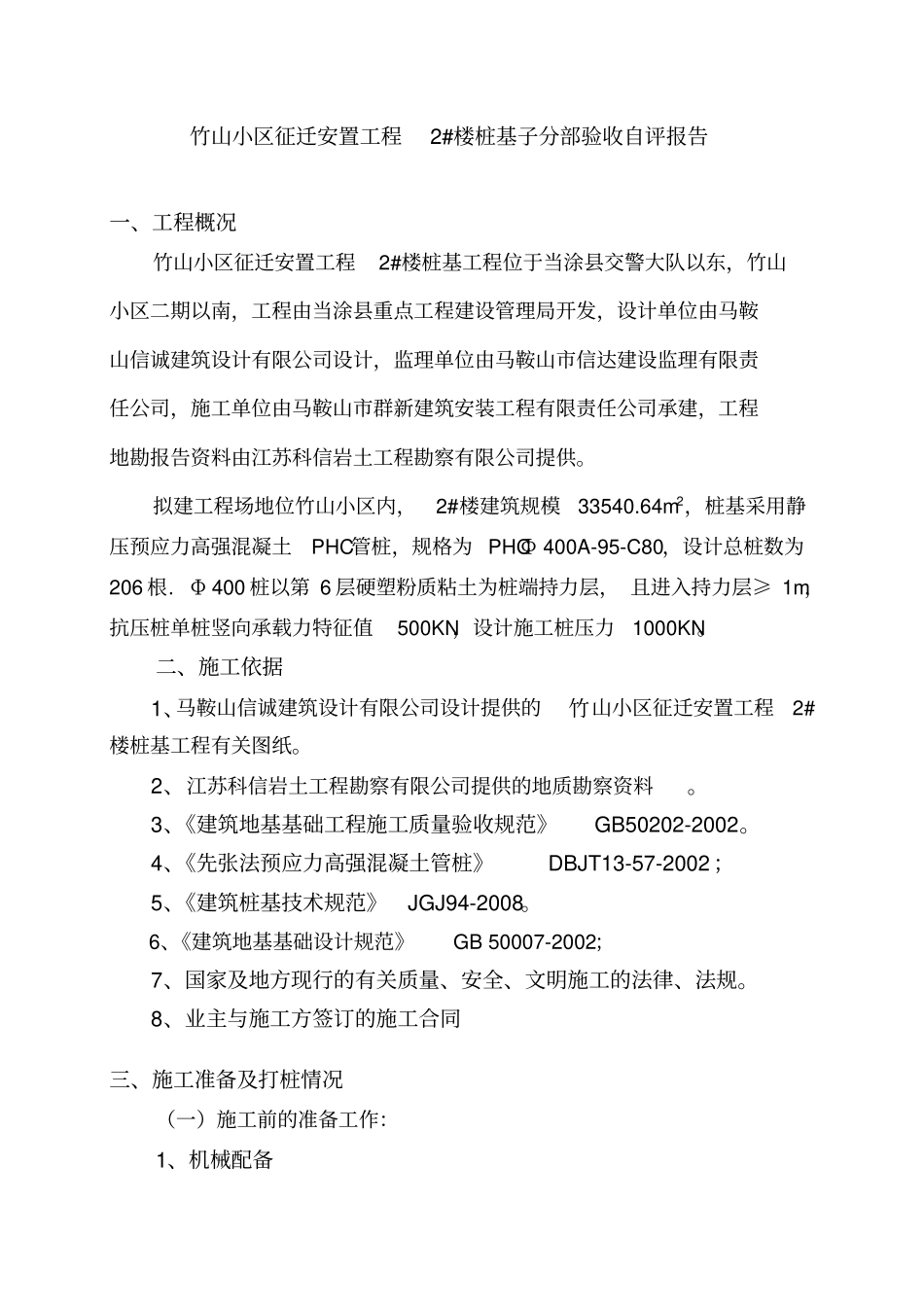

竹山小区征迁安置工程2#楼桩基子分部验收自评报告一、工程概况竹山小区征迁安置工程2#楼桩基工程位于当涂县交警大队以东，竹山小区二期以南，工程由当涂县重点工程建设管理局开发，设计单位由马鞍山信诚建筑设计有限公司设计，监理单位由马鞍山市信达建设监理有限责任公司，施工单位由马鞍山市群新建筑安装工程有限责任公司承建，工程地勘报告资料由江苏科信岩土工程勘察有限公司提供。拟建工程场地位竹山小区内，2#楼建筑规模33540.64m2，桩基采用静压预应力高强混凝土PHC管桩，规格为PHCΦ400A-95-C80，设计总桩数为206根.Φ400桩以第6层硬塑粉质粘土为桩端持力层，且进入持力层≥1m，抗压桩单桩竖向承载力特征值500KN，设计施工桩压力1000KN。二、施工依据1、马鞍山信诚建筑设计有限公司设计提供的竹山小区征迁安置工程2#楼桩基工程有关图纸。2、江苏科信岩土工程勘察有限公司提供的地质勘察资料。3、《建筑地基基础工程施工质量验收规范》GB50202-2002。4、《先张法预应力高强混凝土管桩》DBJT13-57-2002；5、《建筑桩基技术规范》JGJ94-2008。6、《建筑地基基础设计规范》GB50007-2002；7、国家及地方现行的有关质量、安全、文明施工的法律、法规。8、业主与施工方签订的施工合同三、施工准备及打桩情况（一）施工前的准备工作：1、机械配备2序号机械名称型号数量（台）用途备注1压桩机HY-300T1压桩压桩机压力换算值：双缸1Mpa=481.1KN2电焊机NBC-400型2桩身焊接3经纬仪TDJ61测量4水平仪DSZ31测量5截桩机1切割桩头2、对所进场PHC预应力管桩等原材料均具有出厂合格证，报送监理单位检验，并经检测部门检验合格后方才予以使用。3、认真熟悉施工图纸，准确进行测量放样及放桩位，施工过程中随时复测检查桩位是否移位。（二）施工过程中的控制：1、施工前对进场每根PHC预应力管桩进行检查，确保每根桩无窝洞、无裂缝、端板光滑无腐锈2、沉桩过程中，采用吊线锤法，由专人负责检查桩管的垂直度，使其控制在1.0%H以内。3、沉桩结束时认真检查终孔压力值，使其满足设计要求。4、土方开挖以后，严格按照设计要求的桩顶标高进行砍桩，并且对桩位进行实量。（三）施工情况：I、终孔控制标准：1.1于20113年10月23日进行试压桩,共试压桩8根桩号为143#、88#、109#、98、201、202、106、50桩。并根据现场压桩情况确定工程桩的压桩控制标准为：设计桩型为PHCΦ400-95-A-C80：1、以终压桩力值不小于900KN控制为主，桩长控制为辅；Ⅱ、施工过程汇总32.1、本工程于2011年10月23日至2013年11月11日，基桩施工完成，设计总桩数为206根，整个施工过程中，由监理全过程旁站监督，未出现爆桩、补桩现象。四、桩基检测成桩检验1、静载试验：根据2013年11月15日选桩会议记录，共选3根工程桩做静载，检测情况具体如下：序号楼号桩号最大试验荷载（KN）最大沉降（mm）单桩竖向抗压极限12#50#10004.52100022#78#10006.17100032#186#10002.18100045678910说明：桩基单桩竖向抗压、抗拔静载试验结果均满足设计及有关规范要求。2、低压变试验：竹山小区征迁安置工程2#楼桩基工程桩共206根，检测42根桩，检测率20%，其中：Ⅰ类桩42根，占全部检测根数100%，详：竹山小区征迁安置工程2#楼预应力混凝土管桩低应变反射波法检测成果简报。3、桩位偏移及标高测量：土方开挖后，我司对桩顶质量、桩位、桩顶标高都进行了检查和测量，经监理现场复核结果后，均符合设计及规范要求，符合设计及施工验收规范（GB50202-2002）要求。详见竣工图。4五、质量控制资料核查1.PHCφ400A-95合格证书14份，2.焊条合格证书1份。3.压桩机及配套设施报备1份。4.桩身焊接质量评定、隐蔽报验11份。5.压桩记录1份。6.测量放线报验单1份。7.选桩记录1份。8.桩位偏差验收记录表一份。9.低应变检测报告1份。10.静载试验报告1份。11.竣工图1份。七、自评结论在监理等单位的极力配合和支持指导下，我司计划性的完成竹山小区征迁安置工程2#桩基工程施工。经试验已全部完成，各项技术指标全部符合设计及规范要求，质控资料核查完整，经自评合格。马鞍山市群新建筑安装工程有限责任公司项目经理：技术负责人：2013年11月26日（工程名称）4#、5#号楼及地下室桩基工程自评报告建设单位：勘察单位：设计单位：监理单位：XX建筑工程有限责任公司2011年10月12日
