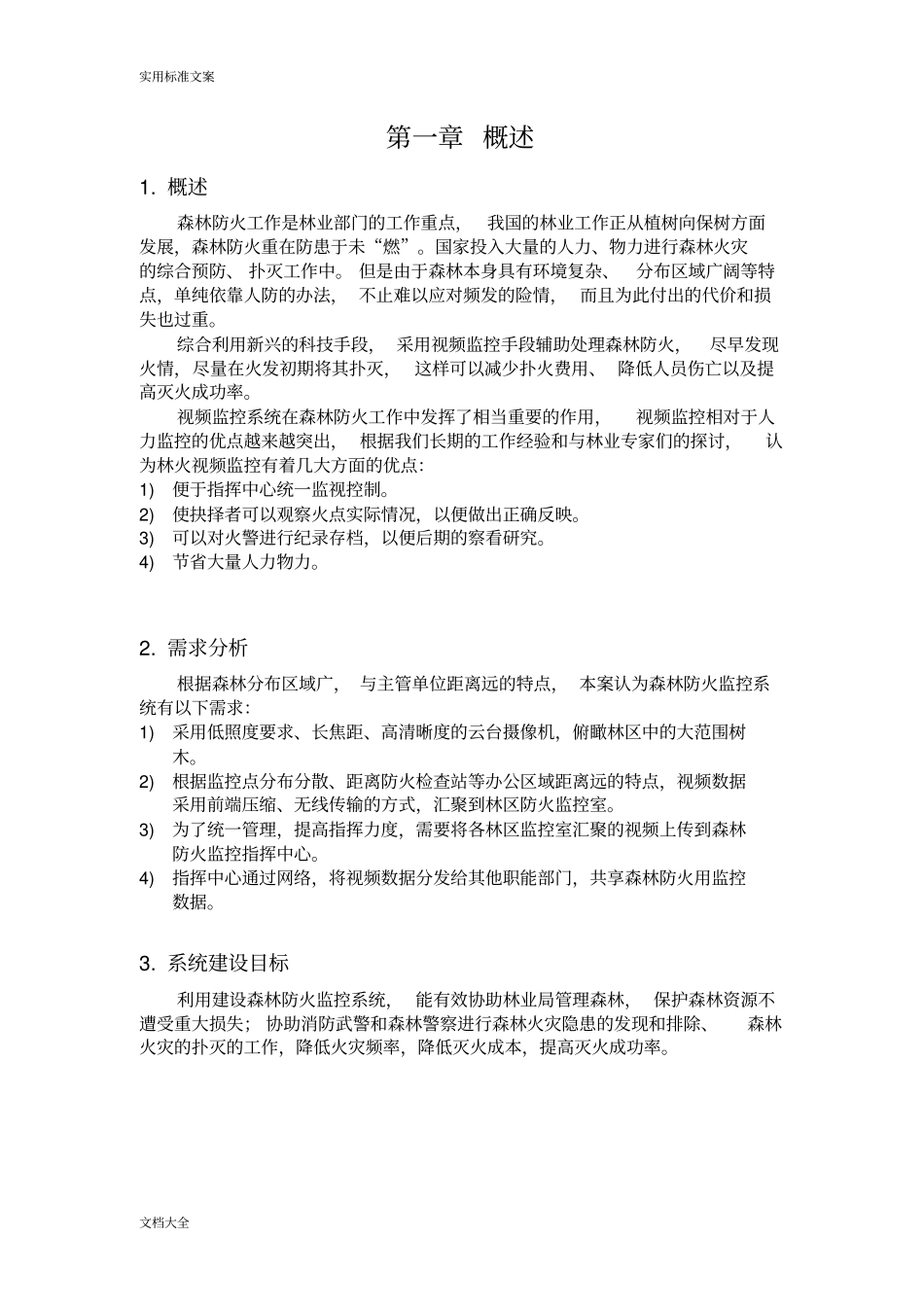

实用标准文案文档大全森林防火监控系统技术方案杭州海康威视数字技术有限公司实用标准文案文档大全第一章概述1.概述森林防火工作是林业部门的工作重点，我国的林业工作正从植树向保树方面发展，森林防火重在防患于未“燃”。国家投入大量的人力、物力进行森林火灾的综合预防、扑灭工作中。但是由于森林本身具有环境复杂、分布区域广阔等特点，单纯依靠人防的办法，不止难以应对频发的险情，而且为此付出的代价和损失也过重。综合利用新兴的科技手段，采用视频监控手段辅助处理森林防火，尽早发现火情，尽量在火发初期将其扑灭，这样可以减少扑火费用、降低人员伤亡以及提高灭火成功率。视频监控系统在森林防火工作中发挥了相当重要的作用，视频监控相对于人力监控的优点越来越突出，根据我们长期的工作经验和与林业专家们的探讨，认为林火视频监控有着几大方面的优点：1)便于指挥中心统一监视控制。2)使抉择者可以观察火点实际情况，以便做出正确反映。3)可以对火警进行纪录存档，以便后期的察看研究。4)节省大量人力物力。2.需求分析根据森林分布区域广，与主管单位距离远的特点，本案认为森林防火监控系统有以下需求：1)采用低照度要求、长焦距、高清晰度的云台摄像机，俯瞰林区中的大范围树木。2)根据监控点分布分散、距离防火检查站等办公区域距离远的特点，视频数据采用前端压缩、无线传输的方式，汇聚到林区防火监控室。3)为了统一管理，提高指挥力度，需要将各林区监控室汇聚的视频上传到森林防火监控指挥中心。4)指挥中心通过网络，将视频数据分发给其他职能部门，共享森林防火用监控数据。3.系统建设目标利用建设森林防火监控系统，能有效协助林业局管理森林，保护森林资源不遭受重大损失；协助消防武警和森林警察进行森林火灾隐患的发现和排除、森林火灾的扑灭的工作，降低火灾频率，降低灭火成本，提高灭火成功率。实用标准文案文档大全第二章系统总体设计1.系统设计原理本案充分考虑森林防火系统的特点，有针对性地提出基于IP网络的数字视频联网监控系统。数字视频联网监控系统，主要利用视频编码技术，对模拟信号进行数字化转换，并封装成适合于网络传输的IP数据包，通过成熟、稳定的IP网络，传输到任何一个联网终端，进行远程的视频访问和控制。前端对模拟信号进行处理的设备即视频服务器（DVS），采用目前最先进的视频编码标准H.264。整个视频监控系统，依照虚拟数字网络矩阵的概念来打造。2.方案总体设计整个系统，规划为三级系统，其中第一级为信号采集、处理和传输层；第二级为一线监控、记录层；第三级为系统管理层。整个系统备有向上级管理部门传送数据的网络接口。第一级为系统最前端，直接采集系统所需监控信息。由于监控点分散、距离中心距离远的原因，第一级系统利用无线网络和监控中心相联。第二级为一线监控单位，进行日常的林区电子巡检和监视工作，并对接收的视频数据做记录。第三级为监控系统的管理中心，对接入的设备和访问用户做统一管理，并对前端监控网点进行巡检，对重要视频资料进行长久录像。实用标准文案文档大全第三章系统详细设计1.系统拓扑图整个监控系统分成三级：1)信号采集接入层2)视频监控、控制层3)系统管理层2.系统功能说明2.1信号采集接入在林区架设多个消防用瞭望台，安装长焦距摄像机采集“视线”范围内的视频信号。利用云台进行摄像点的变换和摄像机焦距的调整，进行无死角监控和细节监控。对于高档的云台，还可以获取摄像点的经纬度信息，可通过摄像机的串口传给DVS，再由DVS的透明通道通过网络传送到监控中心，在电视墙上进行显示。采集到的视频信息送入DVS进行处理。因为模拟信号如何直接进行同轴电缆实用标准文案文档大全传输，虽然清晰度等方面较高，但是传输距离有限，如果利用光端机加裸光纤的方式进行传输，由于森林地形复杂，又存在布线困难、改造难度大的问题。综合以上特点，先对数据量庞大的模拟视频进行压缩，再利用无线网络进行传输，是一种可行的方法。DVS不仅能接入视频信号，还可以接入其他串口数据。无线传输系统利用802.11g的技术，并进行扩展配置，安装信号放大器和天线组，在传输途中，利用无线AP和无线基...
