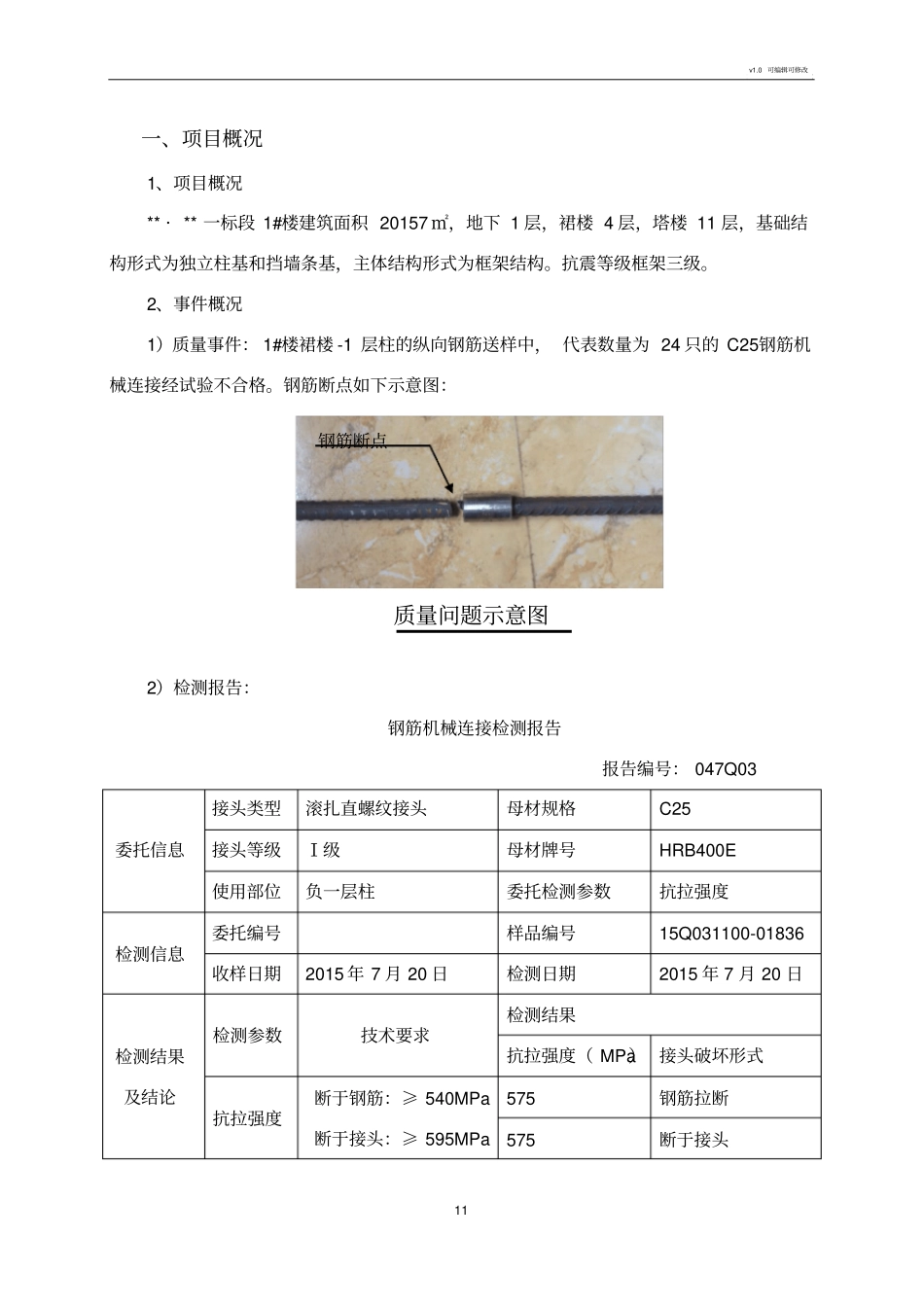

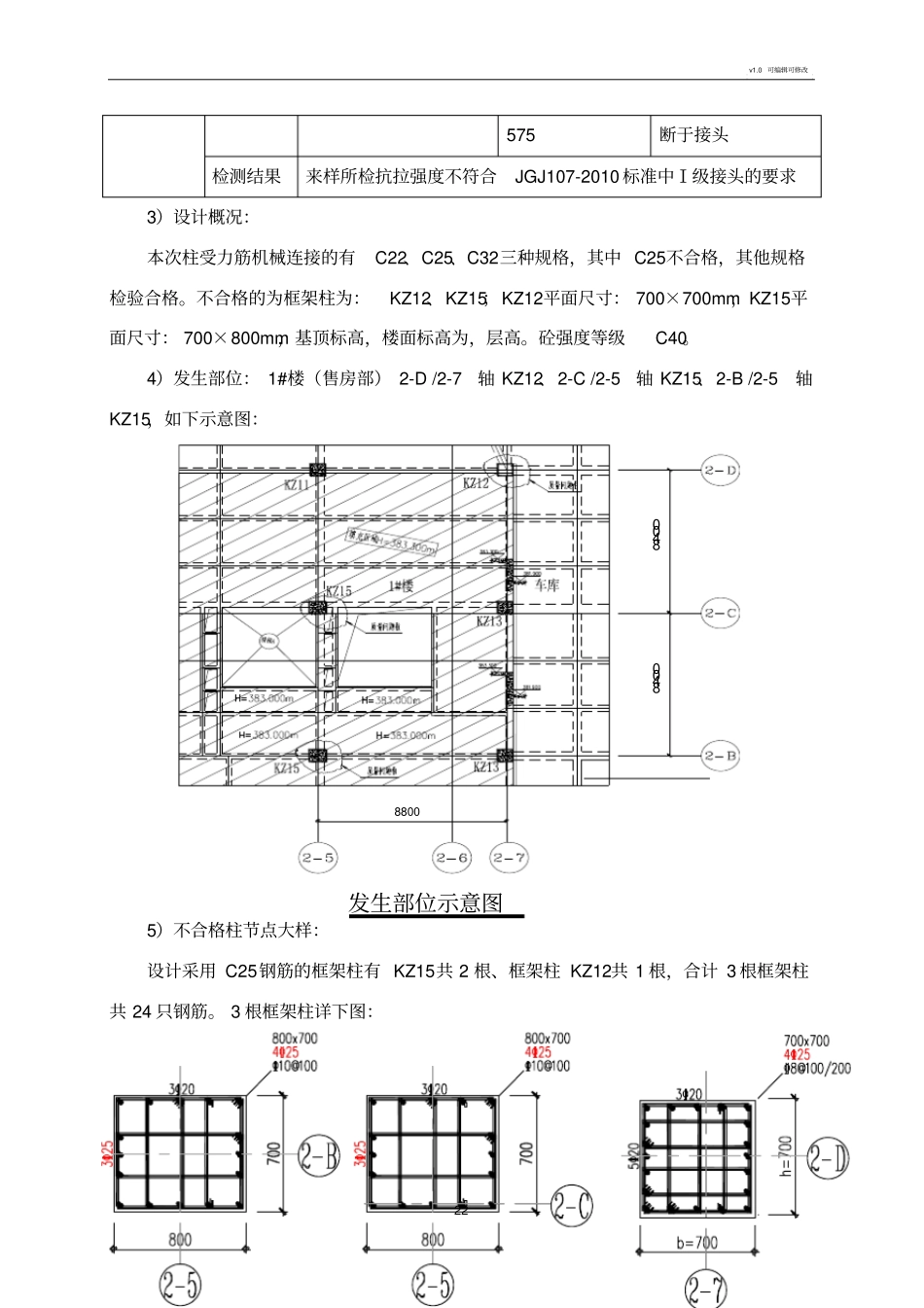

v1.0可编辑可修改11一、项目概况1、项目概况**·**一标段1#楼建筑面积20157㎡，地下1层，裙楼4层，塔楼11层，基础结构形式为独立柱基和挡墙条基，主体结构形式为框架结构。抗震等级框架三级。2、事件概况1）质量事件：1#楼裙楼-1层柱的纵向钢筋送样中，代表数量为24只的C25钢筋机械连接经试验不合格。钢筋断点如下示意图：2）检测报告：钢筋机械连接检测报告报告编号：047Q03委托信息接头类型滚扎直螺纹接头母材规格C25接头等级Ⅰ级母材牌号HRB400E使用部位负一层柱委托检测参数抗拉强度检测信息委托编号样品编号15Q031100-01836收样日期2015年7月20日检测日期2015年7月20日检测结果及结论检测参数技术要求检测结果抗拉强度（MPa）接头破坏形式抗拉强度断于钢筋：≥540MPa断于接头：≥595MPa575钢筋拉断575断于接头质量问题示意图钢筋断点v1.0可编辑可修改22575断于接头检测结果来样所检抗拉强度不符合JGJ107-2010标准中Ⅰ级接头的要求3）设计概况：本次柱受力筋机械连接的有C22、C25、C32三种规格，其中C25不合格，其他规格检验合格。不合格的为框架柱为：KZ12、KZ15；KZ12平面尺寸：700×700mm，KZ15平面尺寸：700×800mm，基顶标高，楼面标高为，层高。砼强度等级C40。4）发生部位：1#楼（售房部）2-D/2-7轴KZ12、2-C/2-5轴KZ15、2-B/2-5轴KZ15，如下示意图：8800840084005）不合格柱节点大样：设计采用C25钢筋的框架柱有KZ15共2根、框架柱KZ12共1根，合计3根框架柱共24只钢筋。3根框架柱详下图：发生部位示意图v1.0可编辑可修改33二、原因分析原因分析：经现场检查，不合格原因为：钢筋剥肋太多，攻丝后的有效螺纹截面减少。三、处理方案1、编制依据1）本工程施工图及图说；2）主要施工标准、规范及图集：《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）；《建筑工程施工质量验收统一标准》GB50300-2013《钢筋机械连接技术规程》JGJ107-2010；《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1；2、处理方案1、根据《钢筋机械连接技术规程》JGJ107-2010中对施工现场接头的检验与验收的相关规定，会同建设、监理、设计单位做如下处理：对原有机械连接接头增补钢筋加强，采用绑条加固法，即对C25竖筋在机械连接接头上下250mm范围内用C18钢筋单面焊接。详下图：2、后质检站建议：对焊接加强后的钢筋再绑扎加强，即对C25竖筋在机械连接接v1.0可编辑可修改44头上下750mm范围内用C22钢筋绑扎搭接。最终加强后的钢筋节点大样如下图：3、整改完成后，通知监理、建设单位复查，并拍照存查。合格后，再进入下一道工序。附：照片2张。整改后照片第一次：C18单面焊第二次：C18单面焊+C22钢筋绑扎搭接v1.0可编辑可修改55
