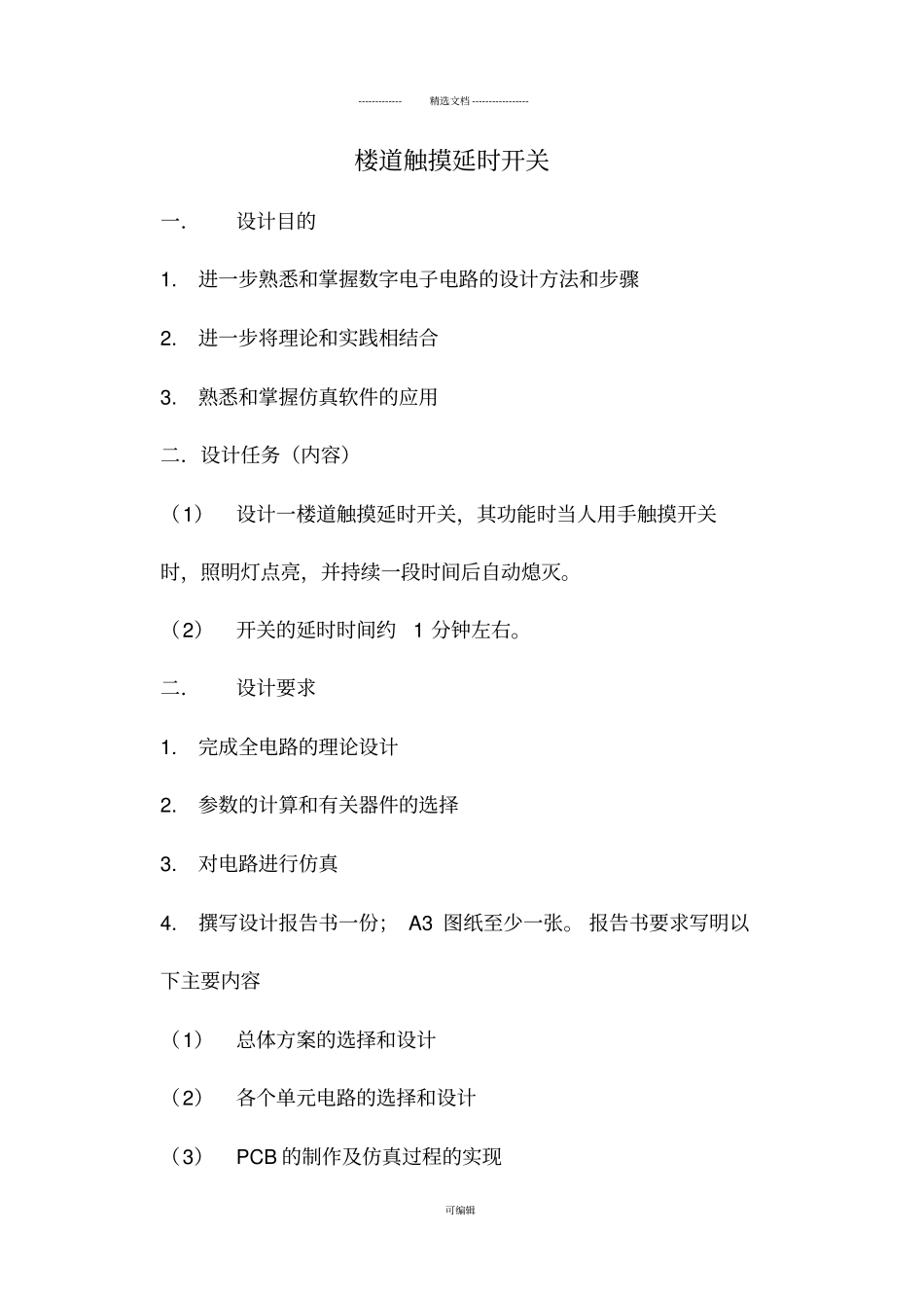

-------------精选文档-----------------可编辑楼道触摸延时开关一．设计目的1.进一步熟悉和掌握数字电子电路的设计方法和步骤2.进一步将理论和实践相结合3.熟悉和掌握仿真软件的应用二．设计任务（内容）（1）设计一楼道触摸延时开关，其功能时当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。（2）开关的延时时间约1分钟左右。二．设计要求1.完成全电路的理论设计2.参数的计算和有关器件的选择3.对电路进行仿真4.撰写设计报告书一份；A3图纸至少一张。报告书要求写明以下主要内容（1）总体方案的选择和设计（2）各个单元电路的选择和设计（3）PCB的制作及仿真过程的实现-------------精选文档-----------------可编辑参考资料[1]阎石.数字电子技术基础（第五版）北京：高等教育出版社，2006[2]王兆安.电力电子技术（第四版）北京：机械工业出版社，2000[3]杨志忠.集成电路及元器件使用手册北京：机械工业出版社2010[4]朱定华.电子电路实验与课程设计北京：清华大学出版社，2009-------------精选文档-----------------可编辑楼道触摸延时开关课程设计目录第一章设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1触摸延时电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1.1555计时器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1.2延时电路设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯52.2桥式整流电路原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.2.1单项桥式整流电路组成⋯⋯⋯⋯⋯⋯⋯62.2.2单项桥式整流电路工作原理⋯⋯⋯⋯⋯62.3滤波电路和稳压电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72.3.1滤波电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72.3.2稳压电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82.4控制电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.4.1继电器的基本原理⋯⋯⋯⋯⋯⋯⋯⋯102.4.2电磁式继电器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112.4.3控制电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯12-------------精选文档-----------------可编辑2.5整体系统的概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第三章电路的仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143.1Multisim⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143.2仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第四章心的与体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20附录一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20附录二⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23-------------精选文档-----------------可编辑第一章设计原理楼道触摸延时开关是一种新型电子节能开关，可广范应用于多层住宅和办公楼室外的走廊，门厅，楼梯间，电梯间，过道等公共场所，也可以在家庭安装。需要开灯时，手指轻轻触摸开关的感应区，电灯自动开启点亮，延时一分钟，电灯自动关闭熄灭。该操作简单，实用节能，又没有声控开关有声音就亮的弊端。触摸式延时控制开光具备以下功能特点：节约电能，无触点，无污染，安全可靠。为完成设计要求，设计电路应由如下几个部分组成：1.完成由NE555定时器组成的单稳态电路实现对触摸开关的延时。2.由继电器组成的控制电路通过继电器的通、断来实现对白炽灯的控制。3.由单项桥式整流电路，闻言管等构成5V的直流电源。设计原理图如下：由设计原理图可知该电路应由几部分组成，而且各个部分相直流电源触发端执行电路控制电路灯-------------精选文档-----------------可编辑对独立，因此，在进行设计电路的时可将各个部分分别设计，独立选择器件，独立测试，最后将这几部分进行组装、调试，达到设计完整楼道触摸延时开关的目的。-------------精选文档-----------------可编辑第二章电路的设计2.1触摸延时电路的设计2.1.1555计时器555计时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。此电路后来竟风靡世界。目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。555定时器的电路如图所示。它由三个阻值为5k?的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电晶体-------------精选文档---...
