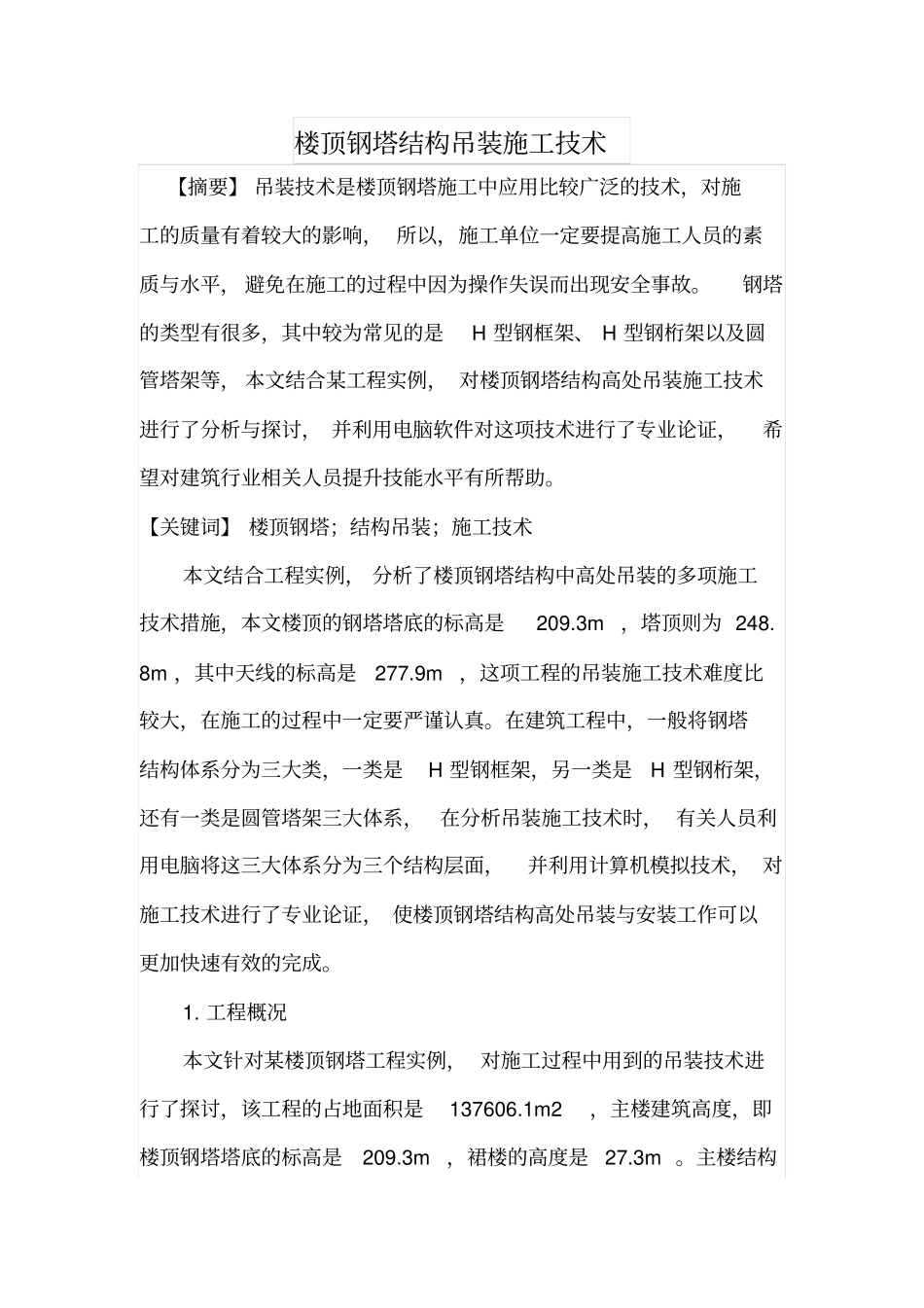

楼顶钢塔结构吊装施工技术_第1页
1/6

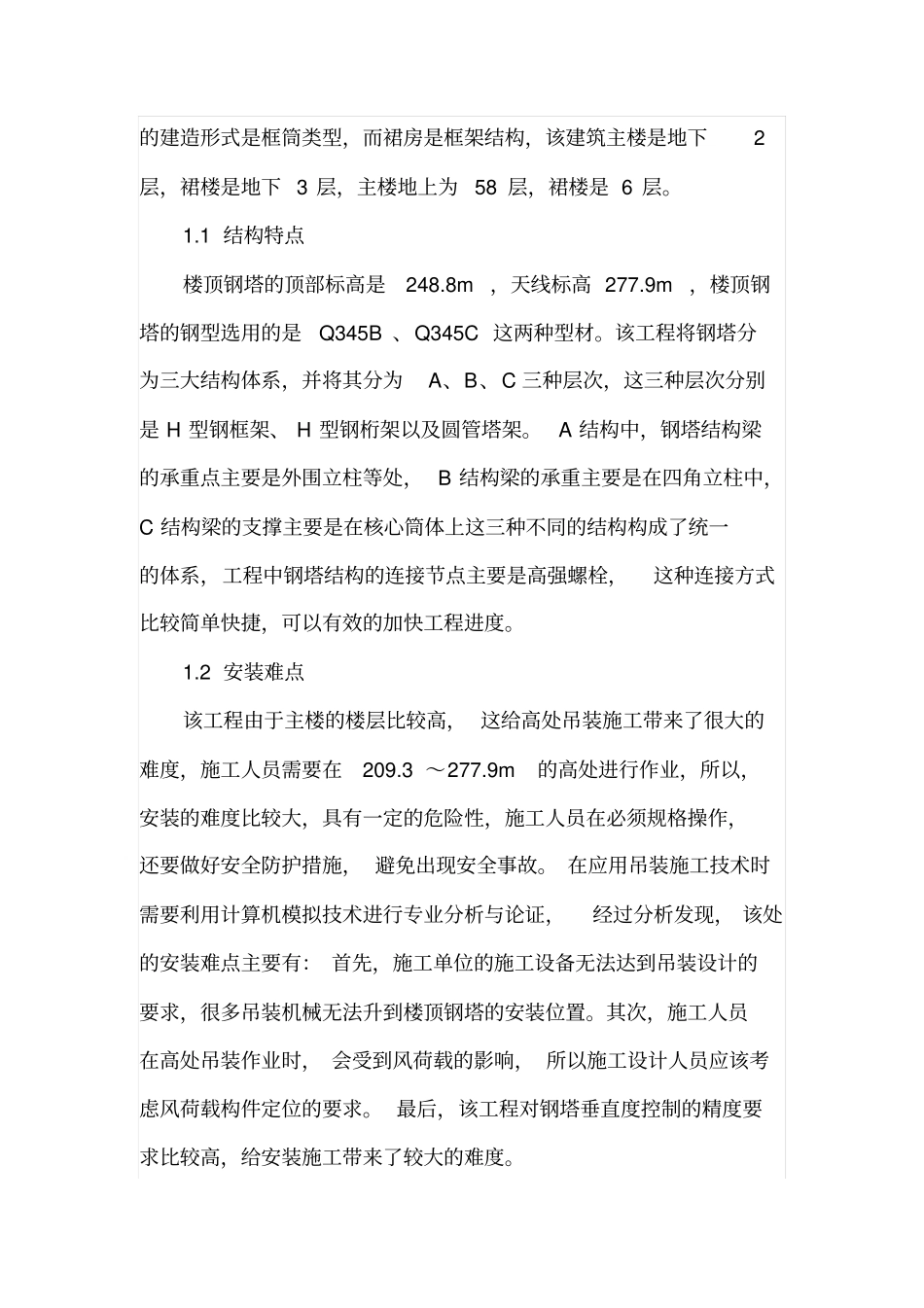

楼顶钢塔结构吊装施工技术_第2页
2/6

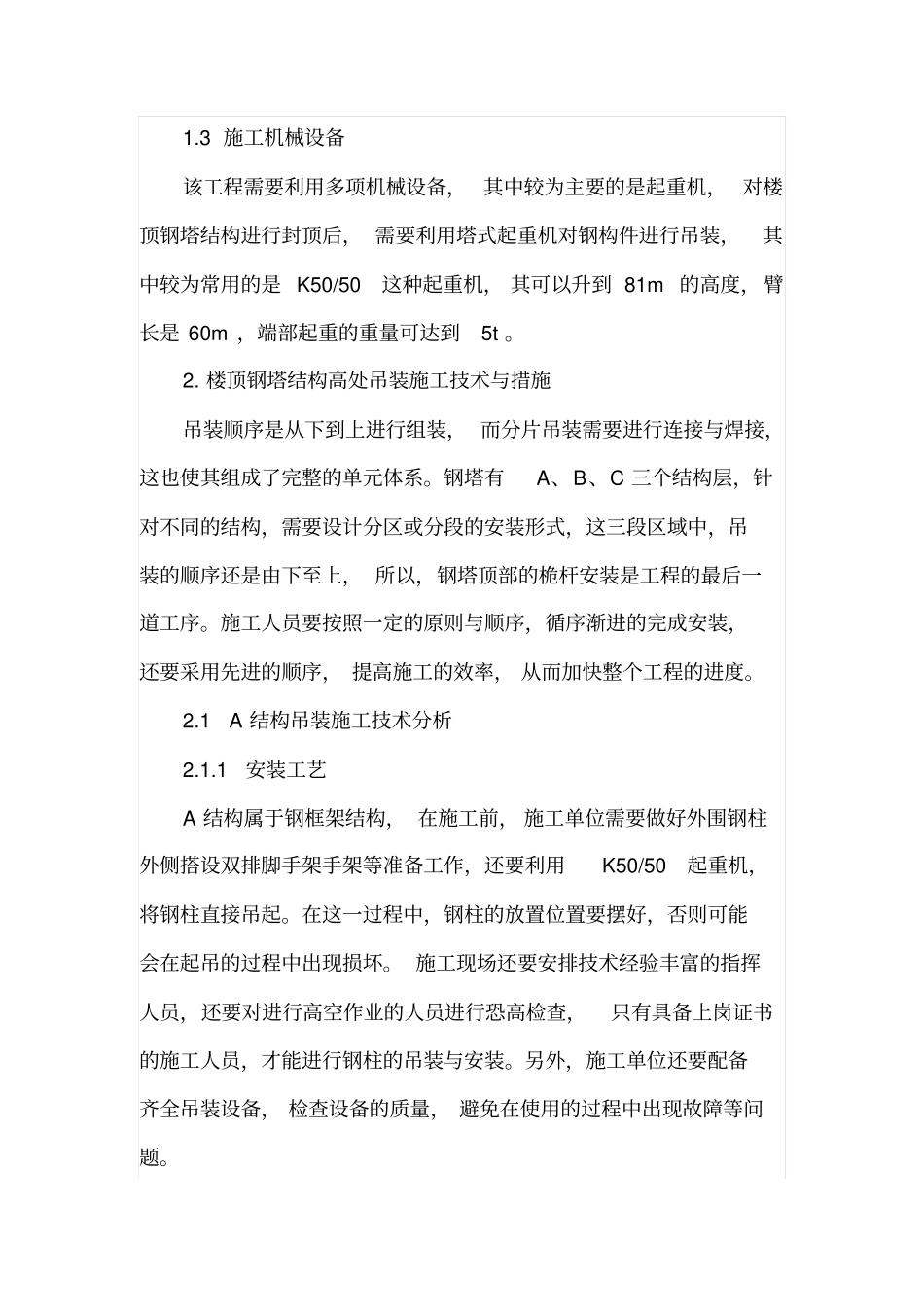

楼顶钢塔结构吊装施工技术_第3页
3/6
楼顶钢塔结构吊装施工技术【摘要】吊装技术是楼顶钢塔施工中应用比较广泛的技术,对施工的质量有着较大的影响,所以,施工单位一定要提高施工人员的素质与水平,避免在施工的过程中因为操作失误而出现安全事故。钢塔的类型有很多,其中较为常见的是H型钢框架、H型钢桁架以及圆管塔架等,本文结合某工程实例,对楼顶钢塔结构高处吊装施工技术进行了分析与探讨,并利用电脑软件对这项技术进行了专业论证,希望对建筑行业相关人员提升技能水平有所帮助。【关键词】楼顶钢塔;结构吊装;施工技术本文结合工程实例,分析了楼顶钢塔结构中高处吊装的多项施工技术措施,本文楼顶的钢塔塔底的标高是209.3m,塔顶则为248.8m,其中天线的标高是277.9m,这项工程的吊装施工技术难度比较大,在施工的过程中一定要严谨认真。在建筑工程中,一般将钢塔结构体系分为三大类,一类是H型钢框架,另一类是H型钢桁架,还有一类是圆管塔架三大体系,在分析吊装施工技术时,有关人员利用电脑将这三大体系分为三个结构层面,并利用计算机模拟技术,对施工技术进行了专业论证,使楼顶钢塔结构高处吊装与安装工作可以更加快速有效的完成。1.工程概况本文针对某楼顶钢塔工程实例,对施工过程中用到的吊装技术进行了探讨,该工程的占地面积是137606.1m2,主楼建筑高度,即楼顶钢塔塔底的标高是209.3m,裙楼的高度是27.3m。主楼结构的建造形式是框筒类型,而裙房是框架结构,该建筑主楼是地下2层,裙楼是地下3层,主楼地上为58层,裙楼是6层。1.1结构特点楼顶钢塔的顶部标高是248.8m,天线标高277.9m,楼顶钢塔的钢型选用的是Q345B、Q345C这两种型材。该工程将钢塔分为三大结构体系,并将其分为A、B、C三种层次,这三种层次分别是H型钢框架、H型钢桁架以及圆管塔架。A结构中,钢塔结构梁的承重点主要是外围立柱等处,B结构梁的承重主要是在四角立柱中,C结构梁的支撑主要是在核心筒体上这三种不同的结构构成了统一的体系,工程中钢塔结构的连接节点主要是高强螺栓,这种连接方式比较简单快捷,可以有效的加快工程进度。1.2安装难点该工程由于主楼的楼层比较高,这给高处吊装施工带来了很大的难度,施工人员需要在209.3~277.9m的高处进行作业,所以,安装的难度比较大,具有一定的危险性,施工人员在必须规格操作,还要做好安全防护措施,避免出现安全事故。在应用吊装施工技术时需要利用计算机模拟技术进行专业分析与论证,经过分析发现,该处的安装难点主要有:首先,施工单位的施工设备无法达到吊装设计的要求,很多吊装机械无法升到楼顶钢塔的安装位置。其次,施工人员在高处吊装作业时,会受到风荷载的影响,所以施工设计人员应该考虑风荷载构件定位的要求。最后,该工程对钢塔垂直度控制的精度要求比较高,给安装施工带来了较大的难度。1.3施工机械设备该工程需要利用多项机械设备,其中较为主要的是起重机,对楼顶钢塔结构进行封顶后,需要利用塔式起重机对钢构件进行吊装,其中较为常用的是K50/50这种起重机,其可以升到81m的高度,臂长是60m,端部起重的重量可达到5t。2.楼顶钢塔结构高处吊装施工技术与措施吊装顺序是从下到上进行组装,而分片吊装需要进行连接与焊接,这也使其组成了完整的单元体系。钢塔有A、B、C三个结构层,针对不同的结构,需要设计分区或分段的安装形式,这三段区域中,吊装的顺序还是由下至上,所以,钢塔顶部的桅杆安装是工程的最后一道工序。施工人员要按照一定的原则与顺序,循序渐进的完成安装,还要采用先进的顺序,提高施工的效率,从而加快整个工程的进度。2.1A结构吊装施工技术分析2.1.1安装工艺A结构属于钢框架结构,在施工前,施工单位需要做好外围钢柱外侧搭设双排脚手架手架等准备工作,还要利用K50/50起重机,将钢柱直接吊起。在这一过程中,钢柱的放置位置要摆好,否则可能会在起吊的过程中出现损坏。施工现场还要安排技术经验丰富的指挥人员,还要对进行高空作业的人员进行恐高检查,只有具备上岗证书的施工人员,才能进行钢柱的吊装与安装。另外,施工单位还要配备齐全吊装设备,检查设备的质量,避免在使用的过程中出现故障等问题。2.1.2吊装的技术要点在施工...
