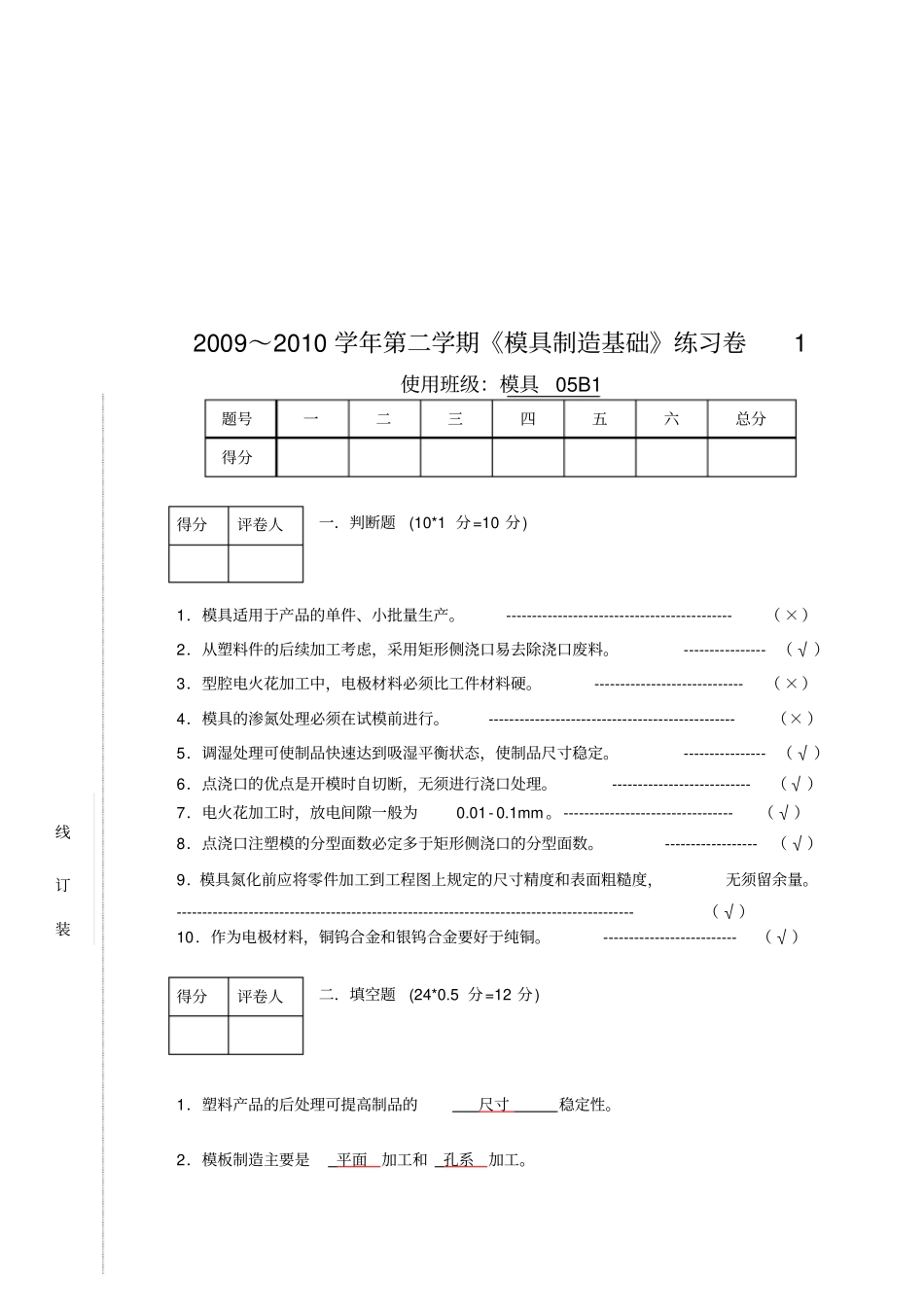

2009～2010学年第二学期《模具制造基础》练习卷1使用班级：模具05B1题号一二三四五六总分得分一．判断题(10*1分=10分)1．模具适用于产品的单件、小批量生产。--------------------------------------------（×）2．从塑料件的后续加工考虑，采用矩形侧浇口易去除浇口废料。----------------（√）3．型腔电火花加工中，电极材料必须比工件材料硬。-----------------------------（×）4．模具的渗氮处理必须在试模前进行。------------------------------------------------（×）5．调湿处理可使制品快速达到吸湿平衡状态，使制品尺寸稳定。----------------（√）6．点浇口的优点是开模时自切断，无须进行浇口处理。---------------------------（√）7．电火花加工时，放电间隙一般为0.01-0.1mm。---------------------------------（√）8．点浇口注塑模的分型面数必定多于矩形侧浇口的分型面数。------------------（√）9．模具氮化前应将零件加工到工程图上规定的尺寸精度和表面粗糙度，无须留余量。-----------------------------------------------------------------------------------------（√）10．作为电极材料，铜钨合金和银钨合金要好于纯铜。--------------------------（√）二．填空题(24*0.5分=12分)1．塑料产品的后处理可提高制品的尺寸稳定性。2．模板制造主要是平面加工和孔系加工。得分评卷人得分评卷人装订线3．导柱、导套应具有一定的硬度、耐磨性和韧性。4．模具零件的主要加工方法有机械加工和特种加工。5．手工抛光可分为砂纸（布）抛光、油石抛光和研磨抛光。6．照相腐蚀温度一般50-60℃，深度一般需腐蚀1-3次，每次30-40分钟，腐蚀深度一般为0.3mm。7．装饰性镀铬的镀层深度为0.25-1μm和工业镀铬的镀层深度为0.03-0.30mm。8．型腔电火花加工中，电极材料常用纯铜和石墨。9．注塑模中常用的典型浇口形式有直接浇口、矩形侧浇口、点浇口和潜伏浇口。10．在高速注射和低速注射都能充满型腔的情况下，一般宜采用低速注射。11．型腔表面处理主要包括物理表面处理法和化学表面处理法。三．选择题(10*2分=20分)1．塑料件的浇口尺寸通常可通过C后最终确定。A．精确计算B．经验公式C．试模修正2．点浇口适用于C的热塑性塑料。A．任何B．带增强纤维C．流动性好3．一般而言，推杆顶面应高出型面Amm。A．0.02-0.05B．0.2-0.5C．2-54．XY-ZY500，表示注塑机在无模具对空注射时的最大注射量不低于B。A．500克B．500cm3C．500克/dm35．注塑模浇口套处的球面半径应A于注塑机喷嘴头部的球面半径。A．大B．等C．小6．模具型腔、型芯零件的氮化一般应在C后进行。A．粗加工B．精加工C．试模合格7．注射时，如果制件未充满，则调试时通常是先增加B。A．料筒温度B．注射压力C．保压时间得分评卷人8．复位杆端面应低于型面Amm。A．0.02-0.05B．0.002-0.005C．0.2-0.59．在注塑模具制造中，电火花加工主要用于加工B。A．型芯B．型腔C．复位杆10．注塑模定模板上凸出的定位圈应与注塑机固定模板上的定位孔呈C配合。A．过盈B．过渡C．间隙四．简答题(5*4分=20分)1．渗氮处理有哪些特点？答：⑴表面硬度高；⑵具有很好的红硬性；⑶渗氮处理温度低，模具氮化后变形小；⑷提高模具零件的抗疲劳强度；⑸提高模具耐蚀性；⑹减小模具表面粗糙度值，提高抗咬合能力。2．模具在注塑成形前应做哪些准备工作？答：⑴对塑料原料进行外观检验，必要时可对塑料的工艺性能进行测试；⑵对塑料进行干燥处理，避免制件表面出现银丝、斑纹和气泡等缺陷；得分评卷人装订线3．模具在注射时可分为哪几个过程？答：⑴充模；⑵压实；⑶保压；⑷倒流；⑸冷却。4．试模过程中，应注意做好哪些工作？答：⑴应作详细记录，将结果填入试模记录卡；⑵如果需要返修，则提出返修意见；⑶在记录卡中，应摘录成形工艺条件及操作要点；⑷附上试模件，以供参考和封样；5．成型零件与其相应的塑料制品，其表面粗糙度之间有何关系？答：为了保证塑料制品的表面质量和顺利脱模，成型零件的表面粗糙度值一般都应比塑料制品的表面粗糙度值小1-3级。五．问答题(4*6分=24分)1．图3结构，为什么不设置推料杆就能卸下工...
