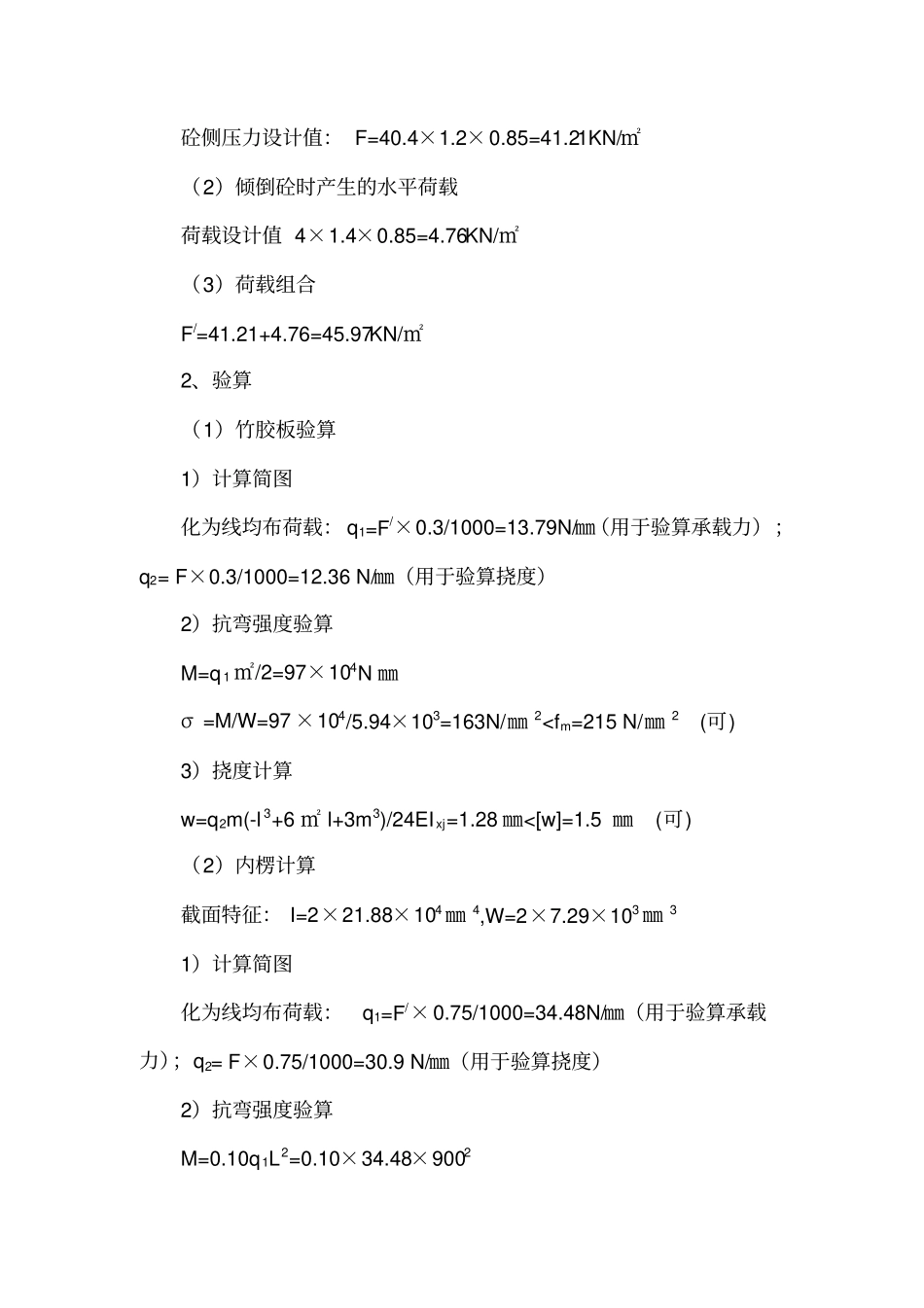

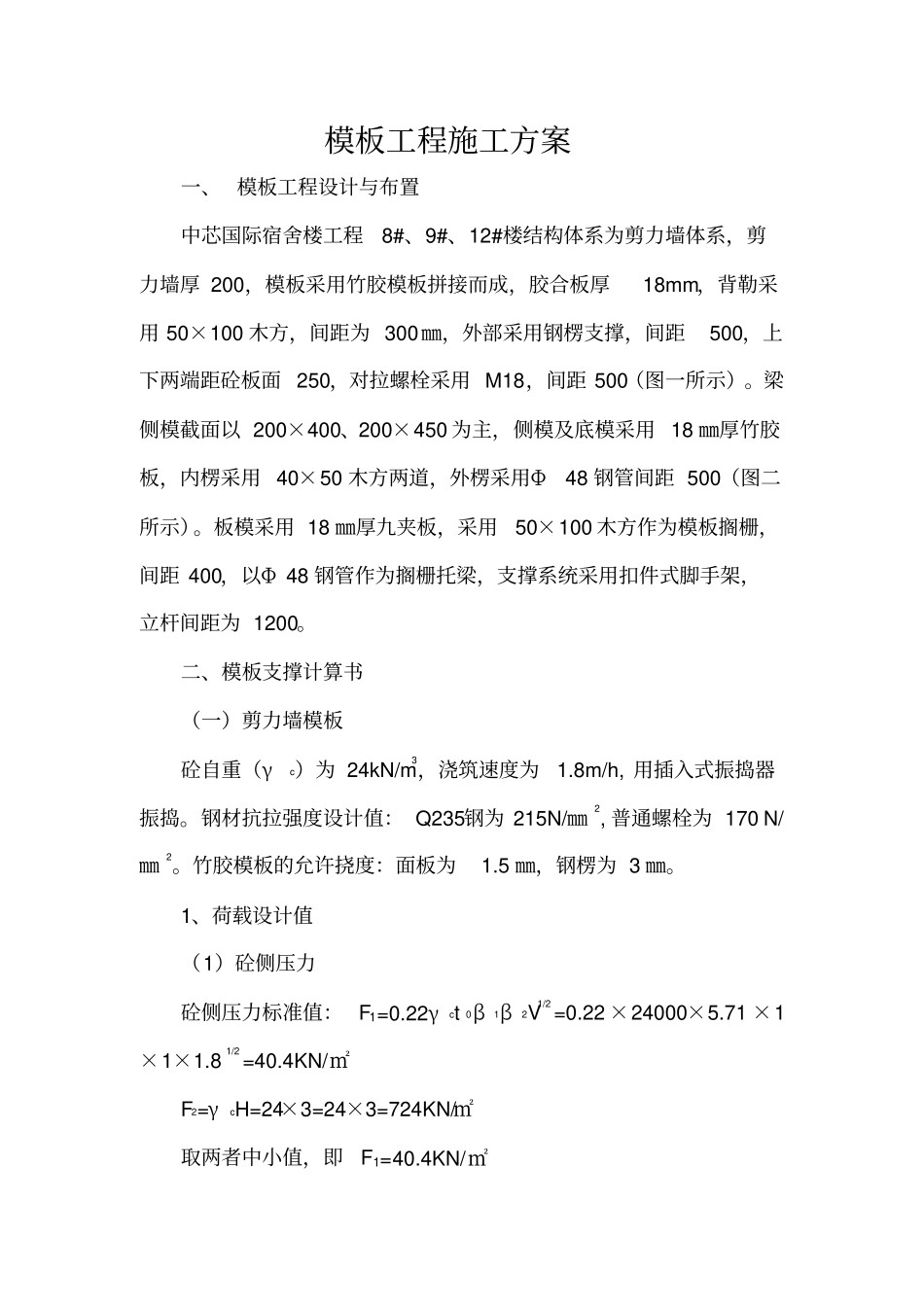

模板工程施工方案一、模板工程设计与布置中芯国际宿舍楼工程8#、9#、12#楼结构体系为剪力墙体系，剪力墙厚200，模板采用竹胶模板拼接而成，胶合板厚18mm，背勒采用50×100木方，间距为300㎜，外部采用钢楞支撑，间距500，上下两端距砼板面250，对拉螺栓采用M18，间距500（图一所示）。梁侧模截面以200×400、200×450为主，侧模及底模采用18㎜厚竹胶板，内楞采用40×50木方两道，外楞采用Φ48钢管间距500（图二所示）。板模采用18㎜厚九夹板，采用50×100木方作为模板搁栅，间距400，以Φ48钢管作为搁栅托梁，支撑系统采用扣件式脚手架，立杆间距为1200。二、模板支撑计算书（一）剪力墙模板砼自重（γc）为24kN/m3，浇筑速度为1.8m/h,用插入式振捣器振捣。钢材抗拉强度设计值：Q235钢为215N/㎜2,普通螺栓为170N/㎜2。竹胶模板的允许挠度：面板为1.5㎜，钢楞为3㎜。1、荷载设计值（1）砼侧压力砼侧压力标准值：F1=0.22γct0β1β2V1/2=0.22×24000×5.71×1×1×1.81/2=40.4KN/㎡F2=γcH=24×3=24×3=724KN/㎡取两者中小值，即F1=40.4KN/㎡砼侧压力设计值：F=40.4×1.2×0.85=41.21KN/㎡（2）倾倒砼时产生的水平荷载荷载设计值4×1.4×0.85=4.76KN/㎡（3）荷载组合F/=41.21+4.76=45.97KN/㎡2、验算（1）竹胶板验算1）计算简图化为线均布荷载：q1=F/×0.3/1000=13.79N/㎜（用于验算承载力）；q2=F×0.3/1000=12.36N/㎜（用于验算挠度）2）抗弯强度验算M=q1㎡/2=97×104N㎜σ=M/W=97×104/5.94×103=163N/㎜2
