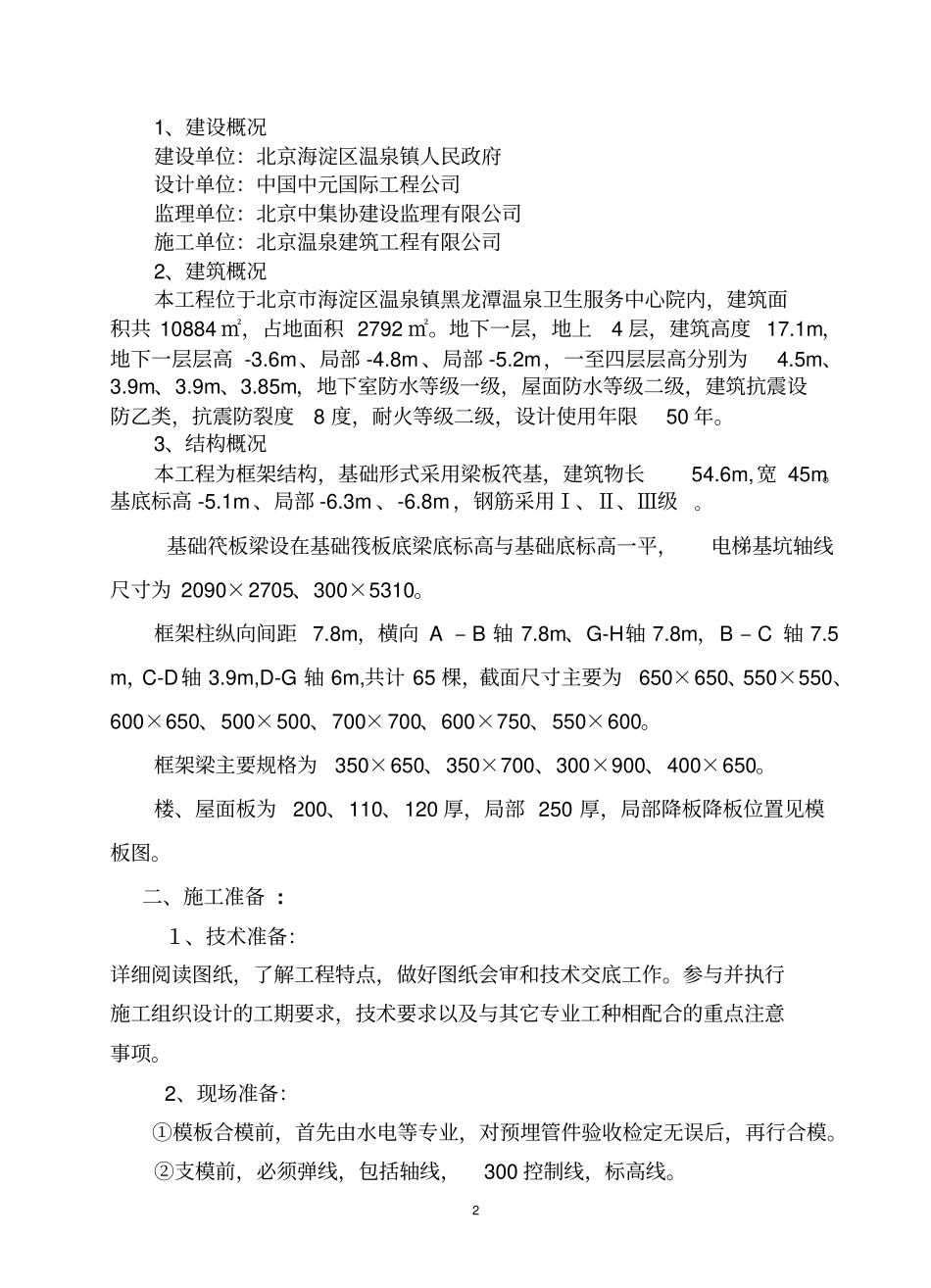

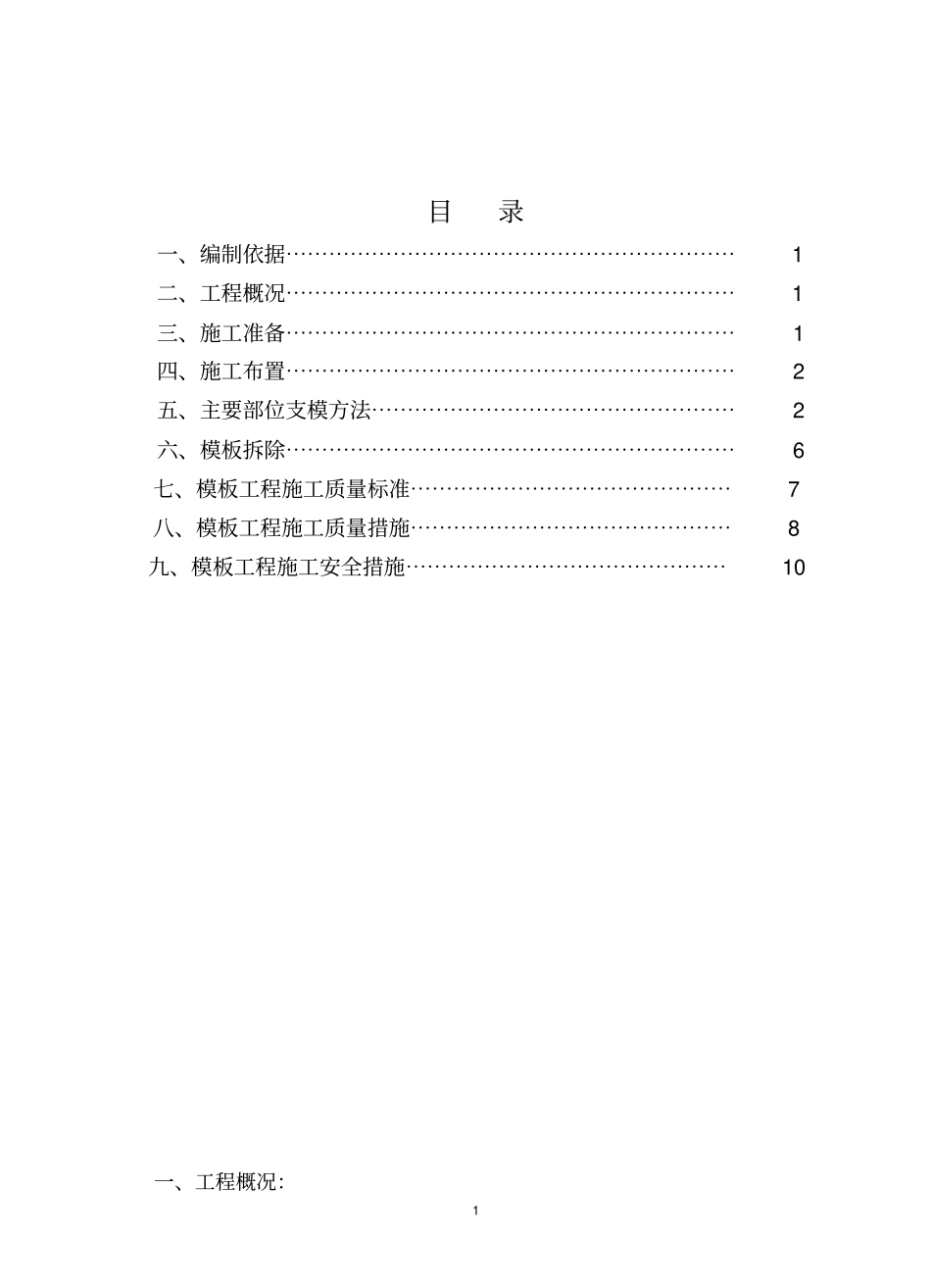

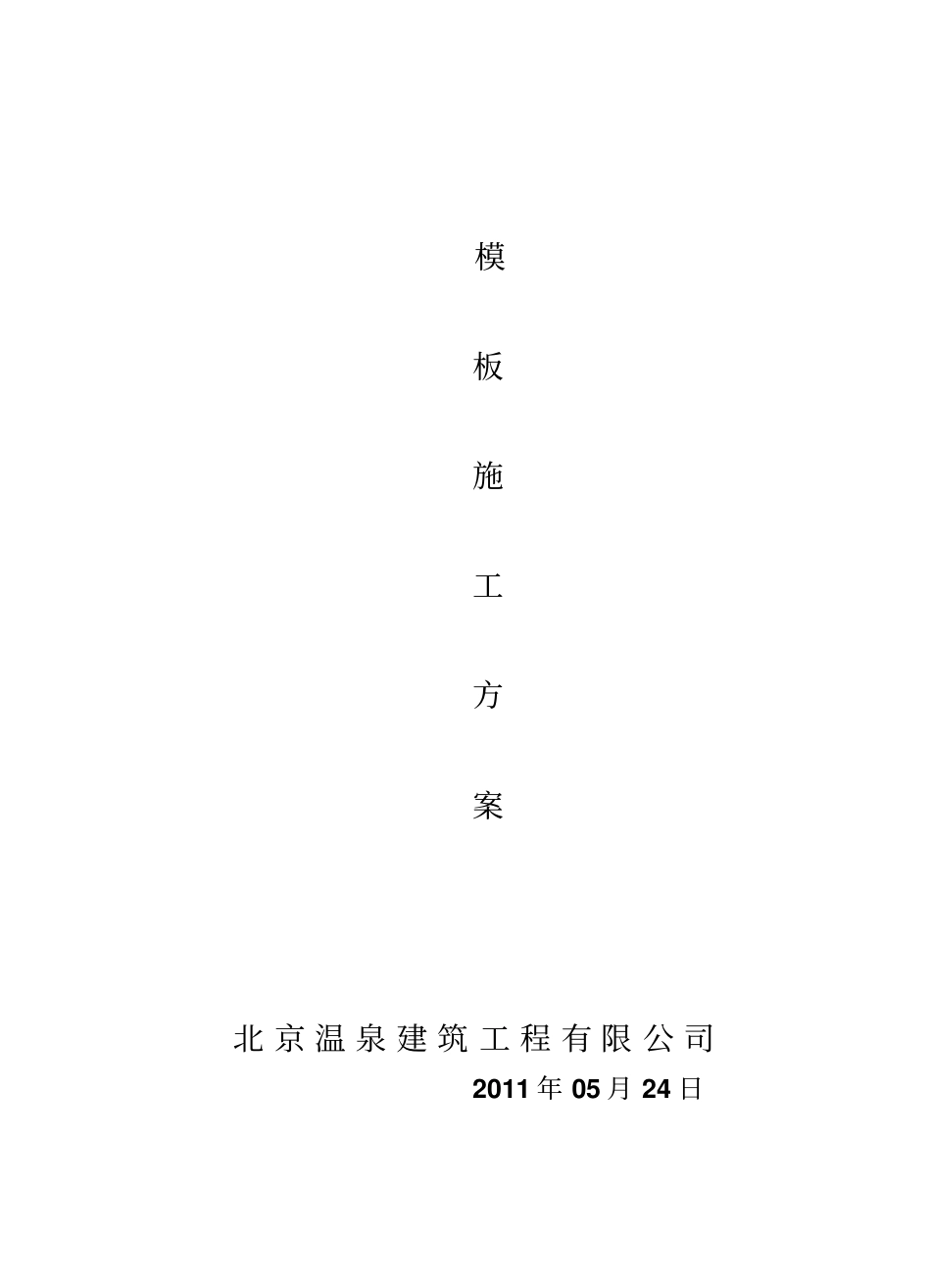

模板施工方案北京温泉建筑工程有限公司2011年05月24日1目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、施工布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、主要部位支模方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2六、模板拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、模板工程施工质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、模板工程施工质量措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8九、模板工程施工安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一、工程概况：21、建设概况建设单位：北京海淀区温泉镇人民政府设计单位：中国中元国际工程公司监理单位：北京中集协建设监理有限公司施工单位：北京温泉建筑工程有限公司2、建筑概况本工程位于北京市海淀区温泉镇黑龙潭温泉卫生服务中心院内，建筑面积共10884㎡，占地面积2792㎡。地下一层，地上4层，建筑高度17.1m，地下一层层高-3.6m、局部-4.8m、局部-5.2m，一至四层层高分别为4.5m、3.9m、3.9m、3.85m，地下室防水等级一级，屋面防水等级二级，建筑抗震设防乙类，抗震防裂度8度，耐火等级二级，设计使用年限50年。3、结构概况本工程为框架结构，基础形式采用梁板笩基，建筑物长54.6m,宽45m。基底标高-5.1m、局部-6.3m、-6.8m，钢筋采用Ⅰ、Ⅱ、Ⅲ级。基础笩板梁设在基础筏板底梁底标高与基础底标高一平，电梯基坑轴线尺寸为2090×2705、300×5310。框架柱纵向间距7.8m，横向A–B轴7.8m、G-H轴7.8m，B–C轴7.5m，C-D轴3.9m,D-G轴6m,共计65棵，截面尺寸主要为650×650、550×550、600×650、500×500、700×700、600×750、550×600。框架梁主要规格为350×650、350×700、300×900、400×650。楼、屋面板为200、110、120厚，局部250厚，局部降板降板位置见模板图。二、施工准备:１、技术准备：详细阅读图纸，了解工程特点，做好图纸会审和技术交底工作。参与并执行施工组织设计的工期要求，技术要求以及与其它专业工种相配合的重点注意事项。2、现场准备：①模板合模前，首先由水电等专业，对预埋管件验收检定无误后，再行合模。②支模前，必须弹线，包括轴线，300控制线，标高线。3③模查钢筋绑扎质量，办好隐蔽工程记录，并要检查钢筋保护层厚度。④安装模板前，应把模板面清理干净，刷好隔离剂。3、劳动力组织准备建立模板浇筑领导小组：组长：寇含华技术负责：马兴江木工计划人数55人。4、机具准备：电钻１台，6KW，刨、车床２台12KW，电锯1台，６KW，其它相关机具现场确定。5、材料准备：12mm竹胶板：4500m250*100木方：150m3100*100木方：100m3Ф48钢管：23T扣件：15000个四、施工布署：1、根据工程特点，框架柱、梁板、楼梯支模均采用12mm竹胶板、50×100木方，现场制作拼装，采用Ф48钢管支撑。2、柱、梁板、楼梯支模均分两段施工，Ⅰ段为①～④/A～H轴，Ⅱ段为⑤～⑧/A～H轴，如下图所示。梁、板、梯采用四套模板（两层）进行周转，柱子采用一套模板（一段）进行周转。43、柱子支模安排三天时间（以每层每段为单位）。4、梁、板、梯支模安排五天时间（以每层每段为单位）。五、主要部位支模方法:1、柱模板安装本工程为柱650×650、550×550、600×650、500×500、700×700、600×750、550×600。七种规格，柱模板为12mm竹胶板，50×100木方作竖向背楞，双钢管对拉螺栓固定。（1）按照设计图纸，每个柱子预制好4片模板，竹胶板宽度两片比柱截面小3mm，另外两片宽度为柱截面加两块竹胶板的厚度。（2）竖向背楞间距不大于250mm，对拉螺栓间距不大于600mm，下面一道螺栓距地200mm。（3）支模前根据柱边线用钢筋在距地50mm左右，焊好柱断面撑，每边二根，并做好柱根清理工作。（4）先拼装相邻两块柱模，穿好对拉螺栓，套上套管，然后再拼装另外5两片柱模，用钉固定，模板四角加贴海绵条。（5）先固定柱根部模板的截面尺寸和轴线位置，然后固定柱模上口的截面尺寸及重直度，柱模的斜撑每边设二根，距地1.2m、2.5m，与预留在板面的锚筋连结，锚筋距柱约3/4柱高。（6）通排柱先安装...
