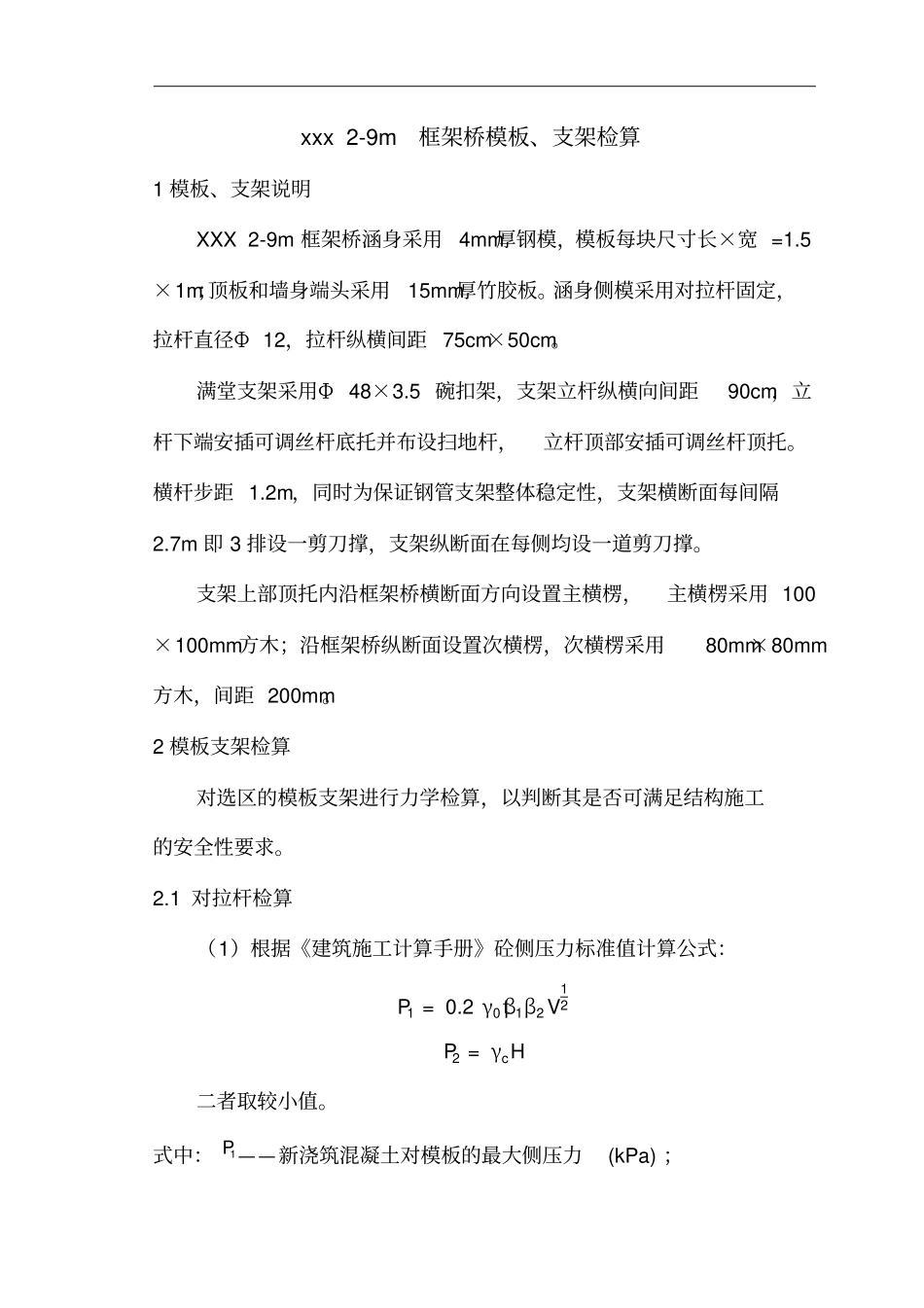

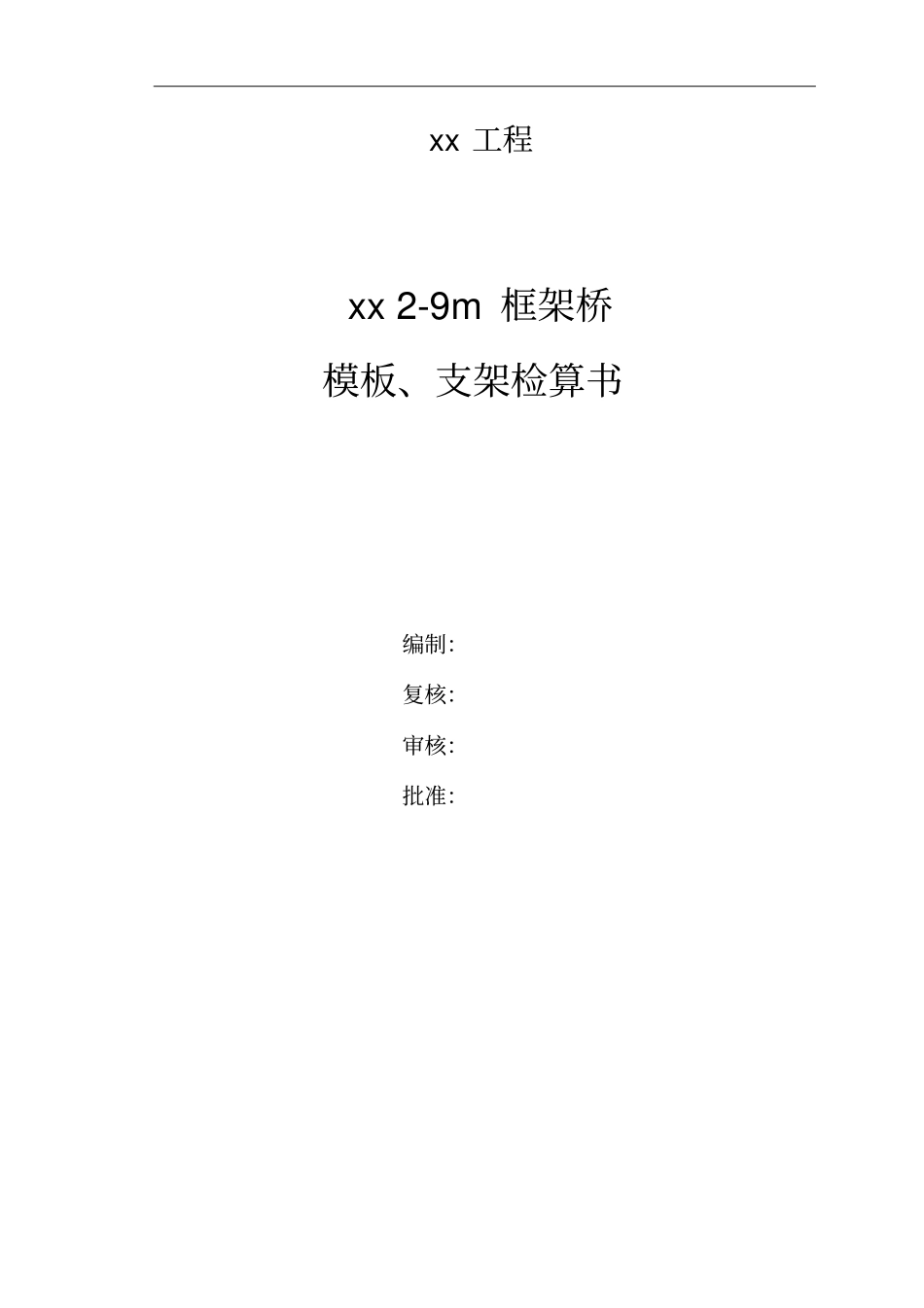

xx工程xx2-9m框架桥模板、支架检算书编制：复核：审核：批准：xxx2-9m框架桥模板、支架检算1模板、支架说明XXX2-9m框架桥涵身采用4mm厚钢模，模板每块尺寸长×宽=1.5×1m；顶板和墙身端头采用15mm厚竹胶板。涵身侧模采用对拉杆固定，拉杆直径Φ12，拉杆纵横间距75cm×50cm。满堂支架采用Φ48×3.5碗扣架，支架立杆纵横向间距90cm，立杆下端安插可调丝杆底托并布设扫地杆，立杆顶部安插可调丝杆顶托。横杆步距1.2m，同时为保证钢管支架整体稳定性，支架横断面每间隔2.7m即3排设一剪刀撑，支架纵断面在每侧均设一道剪刀撑。支架上部顶托内沿框架桥横断面方向设置主横楞，主横楞采用100×100mm方木；沿框架桥纵断面设置次横楞，次横楞采用80mm×80mm方木，间距200mm。2模板支架检算对选区的模板支架进行力学检算，以判断其是否可满足结构施工的安全性要求。2.1对拉杆检算（1）根据《建筑施工计算手册》砼侧压力标准值计算公式：P1=0.2γt0β1β2V12P2=γcH二者取较小值。式中：1P——新浇筑混凝土对模板的最大侧压力(kPa)；H——有效压头高度（m）；V——混凝土的浇筑速度(m/h)；0t——新浇筑混凝土的初凝时间（h），按实测确定；c——混凝土的容重(kN/m3)；1——外加剂影响修正系数，掺缓凝作用的外加剂时取1.2；2——混凝土坍落度影响修正系数，当坍落度为110mm~150mm时，取1.15；P1=0.2γt0β1β2V12=0.2×26×2×1.2×1.15×√2=20.297kPaP2=γcH=26×6.2=161.2kPa根据以上计算可知，取两者中较小值为P1=20.297kPa。根据《路桥施工计算手册》表8-2可知，振捣混凝土时产生对模板的侧压力为P2=4.0kPa，则模板最大侧压力计算如下所示，取Pmax=1.2P1+1.4P2=1.2×20.297+1.4×4=29.956kPa（2）对拉杆的应力计算：N=Pmax×横向间距×纵向间距=29.956×0.75×0.5=11.23kN<12.9kPa符合要求。2.2顶板底模模板检算顶板底模采用15mm厚的竹胶合板，模板容重γ=10.4kN/m3，则模板的自重：P模板=γ×h=10.4×0.015=0.156kPa顶板砼厚度为0.7mP砼=γ×h=26×0.7=18.2kPa根据《路桥施工计算手册》表8.1规定水平振动荷载P振捣=2kPa，施工人员荷载及机械临时堆放等荷载P人=2.5kPa。总竖向荷载计算如下所示：Qmax=1.2(P模板+P砼)+1.4（P振捣+P人）=1.2×(0.156+18.2)+1.4×(2+2.5)=28.33kPa取1.0cm的竹胶板宽度计算，将其荷载转化成线均布荷载计算如下所示：q=Qmax×0.01=28.33×0.01=0.2833kN/m在计算时，考虑到模板的连续性，因此模板按连续梁（三跨连续梁）进行计算，计算简图见下图2-1所示。q图2-1模板计算简图根据《路桥施工计算手册》表8-13可知，局部荷载和集中荷载作用下最大弯矩和挠度计算的公式分别如下式2-1、2-2、2-3和2-4所示。均布荷载作用下最大弯矩计算如下式2-1所示。10/2maxLqM（2-1）集中荷载作用下最大弯矩计算如下式2-2所示。6/maxLPM（2-2）均布荷载作用下最大挠度计算如下式2-3所示。)128/(4maxEILqF（2-3）集中荷载作用下最大挠度计算如下式2-4所示。)77/(3maxEILPF（2-4）式中：q——沿模板长度方向的均布荷载(KN/m)；p——集中荷载（KN）；L——计算跨径（m）；I——模板的截面惯性矩；E——模板弹性模量；在计算竹胶板的弯矩时，跨度为20cm，因此根据公式2-1计算其弯矩，则竹胶板的最大弯矩计算过程如下所示。Mmax=qL210=0.2833×0.22/10=0.00113kN?m根据以上计算选取Mmax=0.00113kN?m进行计算，由于选用的是15mm厚的竹胶板，计算跨度按照20cm考虑，并且取1cm的计算宽度进行计算，其截面抵抗矩W=bh2/6其计算过程如下所示。W=bh2/6=10×152/6=375mm3σ=MmaxW=0.00113×106375=3.01MPa通过以上计算，σ＝3.01MPa<[σ]＝50MPa，其中50MPa是根据《竹胶合板模板》（JG／T156-2004）表5可知，在板宽方向静曲强度最小值。则底板模板的强度满足使用要求。根据公式2-3均布荷载作用下刚度验算公式，其计算过程如下所示。查得弹性模量最小40000MPa。根据竹胶板的截面形状，则惯性矩I=bh3/12=10×153/12=2812.5mm3，挠度计算如下所示。ω=qL4128EI=0.2833×2004128×40000×2812.5=0.031mm通过以上计算可知，ω＝0.031mm<[ω]＝L/400＝200/400＝0.5mm，则顶板模板的刚度满足使用的要求...
