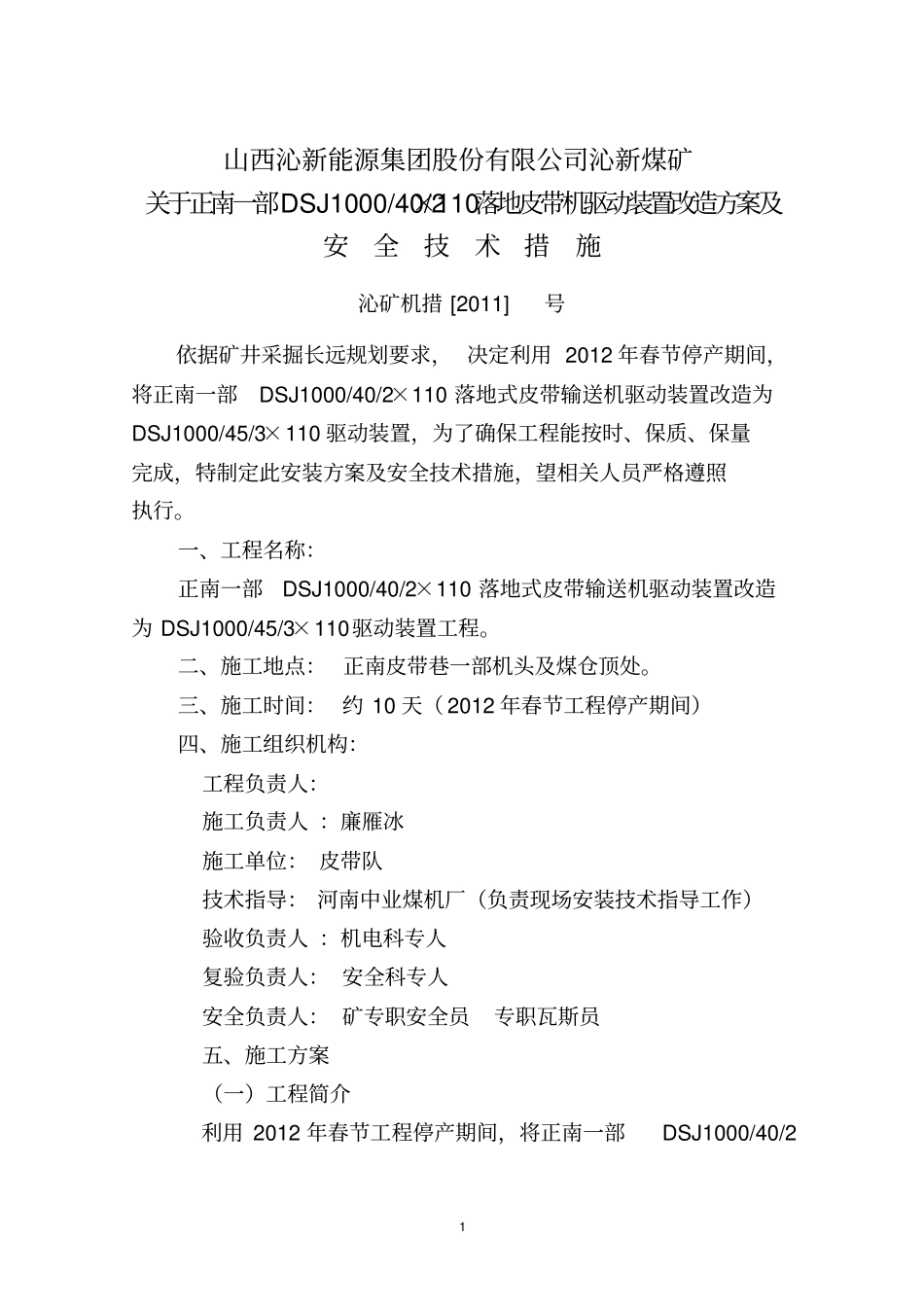

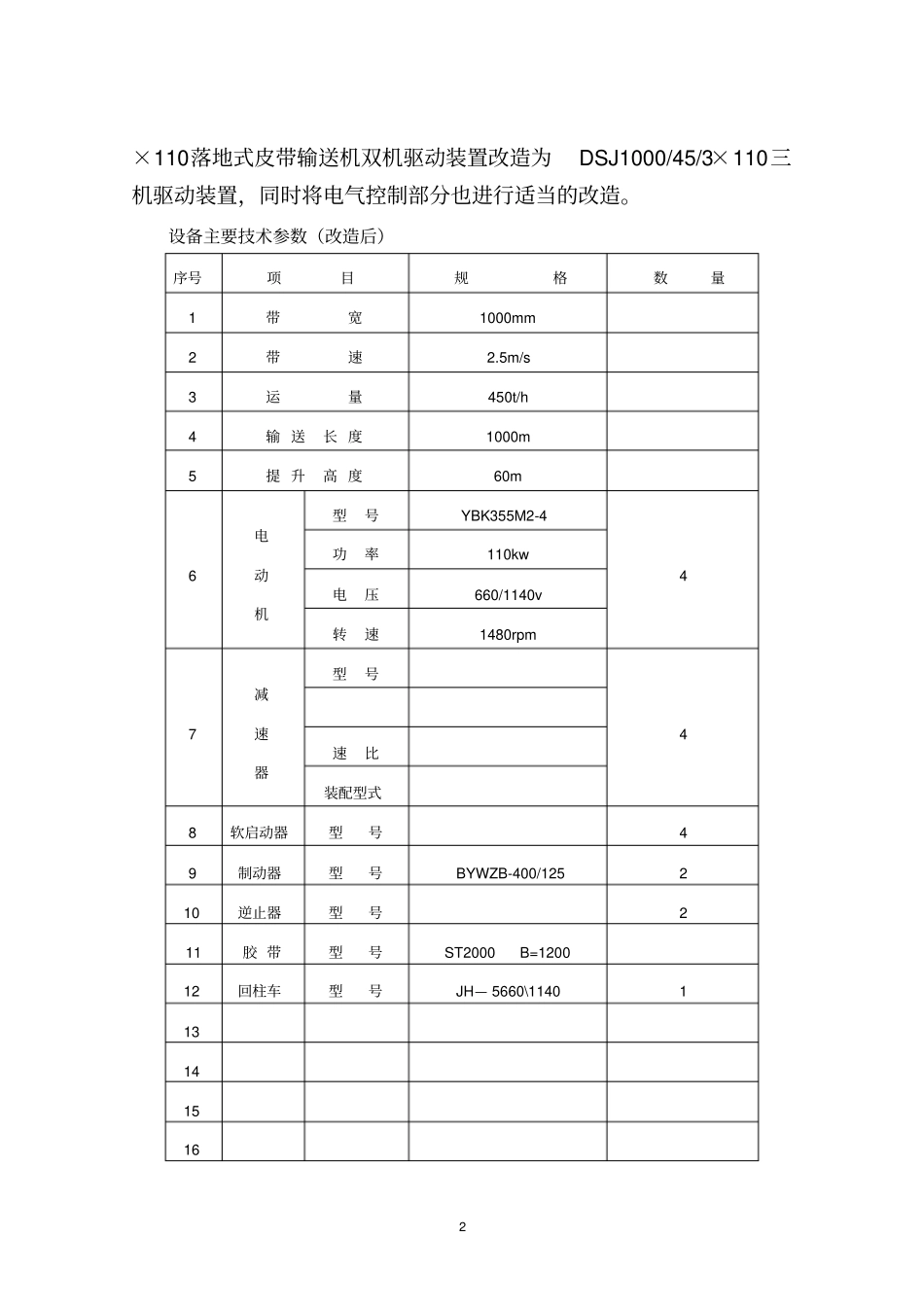

1山西沁新能源集团股份有限公司沁新煤矿关于正南一部DSJ1000/40/2×110落地皮带机驱动装置改造方案及安全技术措施沁矿机措[2011]号依据矿井采掘长远规划要求，决定利用2012年春节停产期间，将正南一部DSJ1000/40/2×110落地式皮带输送机驱动装置改造为DSJ1000/45/3×110驱动装置，为了确保工程能按时、保质、保量完成，特制定此安装方案及安全技术措施，望相关人员严格遵照执行。一、工程名称：正南一部DSJ1000/40/2×110落地式皮带输送机驱动装置改造为DSJ1000/45/3×110驱动装置工程。二、施工地点：正南皮带巷一部机头及煤仓顶处。三、施工时间：约10天（2012年春节工程停产期间）四、施工组织机构：工程负责人：施工负责人：廉雁冰施工单位：皮带队技术指导：河南中业煤机厂（负责现场安装技术指导工作）验收负责人：机电科专人复验负责人：安全科专人安全负责人：矿专职安全员专职瓦斯员五、施工方案（一）工程简介利用2012年春节工程停产期间，将正南一部DSJ1000/40/22×110落地式皮带输送机双机驱动装置改造为DSJ1000/45/3×110三机驱动装置，同时将电气控制部分也进行适当的改造。设备主要技术参数（改造后）序号项目规格数量1带宽1000mm2带速2.5m/s3运量450t/h4输送长度1000m5提升高度60m6电动机型号YBK355M2-44功率110kw电压660/1140v转速1480rpm7减速器型号4速比装配型式8软启动器型号49制动器型号BYWZB-400/125210逆止器型号211胶带型号ST2000B=120012回柱车型号JH—5660\11401131415163（二）工程量1、正南一部巷道扩巷、设备基础坑的挖掘工作详见技术科制定的扩巷、设备基础坑施工方案及技术措施。2、原DSJ1000/40/2×110落地式皮带输送机双机驱动装置∮830×1150主传动滚筒1件拆除，运至地面交设备组。3、原DSJ1000/40/2×110落地式皮带输送机双机驱动装置DCY355-IV-25+N减速器1件拆除，升井在机电二队重新装配联轴器，装配好后下井存放在指定位置。4、原DSJ1000/40/2×110落地式皮带输送机KHU09张紧绞车1台拆除，运至地面交设备组。5、新DSJ1000/45/3×110落地式皮带输送机驱动架1件下井，存放在指定位置。6、新DSJ1000/45/3×110落地式皮带输送机DCY355-III-25+S减速器1台下井，存放在指定位置。7、新DSJ1000/45/3×110落地式皮带输送机双出轴主传动滚筒（包胶Φ830mm×1150mm）下井，存放在指定位置。8、新DSJ1000/45/3×110落地式皮带输送机BYWZB-400/125矿用隔爆电力液压制动器1件下井，存放在指定位置。9、新DSJ1000/45/3×110落地式皮带输送机JH-5矿用回柱绞车1台（含底架及∮15.5mm钢丝绳）下井，存放在指定位置。10、新DSJ1000/45/3×110落地式皮带输送机伸出架加长2米，及支腿下井，存放在指定位置。11、原DSJ1000/40/2×110落地式皮带输送机驱动部整体向后移动3米，重新预制混凝土基础。(地脚螺栓自制∮30mm×1000和∮30mm×800)。12、重新调整管架、固定H架，检修机尾。413、混凝土基础凝固强度达到80%时，经过厂家技术人员现场验收合格后，进行三机驱动设备的组装。14、安装电控部分、保护部分并验收。15、按照润滑标准给三台减速器加注润滑油。16、设备单机空载调试、经过厂家技术人员现场验收合格后，进行下步工作。17、设备双机空载调试、、经过厂家技术人员现场验收合格后，进行下步工作。18、设备三机空载调试、、经过厂家技术人员现场验收合格后，进行下步工作。19、缠绕PVG1250S胶带，接口、张紧，经过厂家技术人员现场验收合格后，进行下步工作。20、设备双机带胶带调试、、经过厂家技术人员现场验收合格后，进行下步工作。21、设备三机带胶带调试、经过厂家技术人员现场验收合格后，进行下步工作。22、皮带机护栏及各类牌板的安装。23、制定设备操作规程、四检项目维护保养要点及三机驱动使用管理办法，同时对操作人员、维护人员理论、实操培训考试合格后，申请公司煤业公司进行最终验收后，交付使用。（二）、施工前的准备工作：1、技术性准备1）组织施工人员认真学习，阅读图纸及有关资料，熟悉所安装设备的各种性能及技术要求，了解施工现场。2）审查校核与安装有关设计图纸。53）编制施工措施组织贯彻学习。4）核对安装与巷修有关的图纸...
