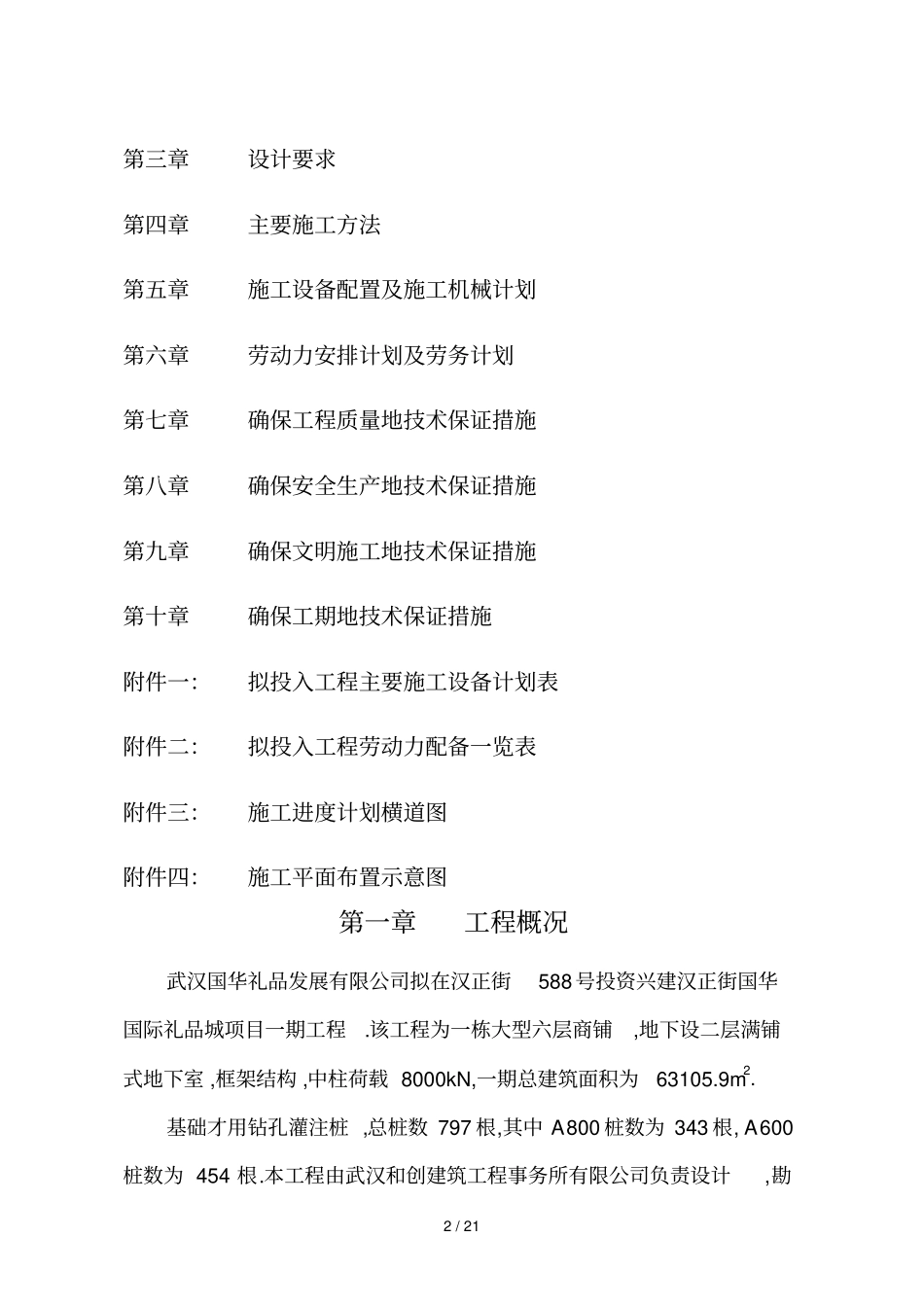

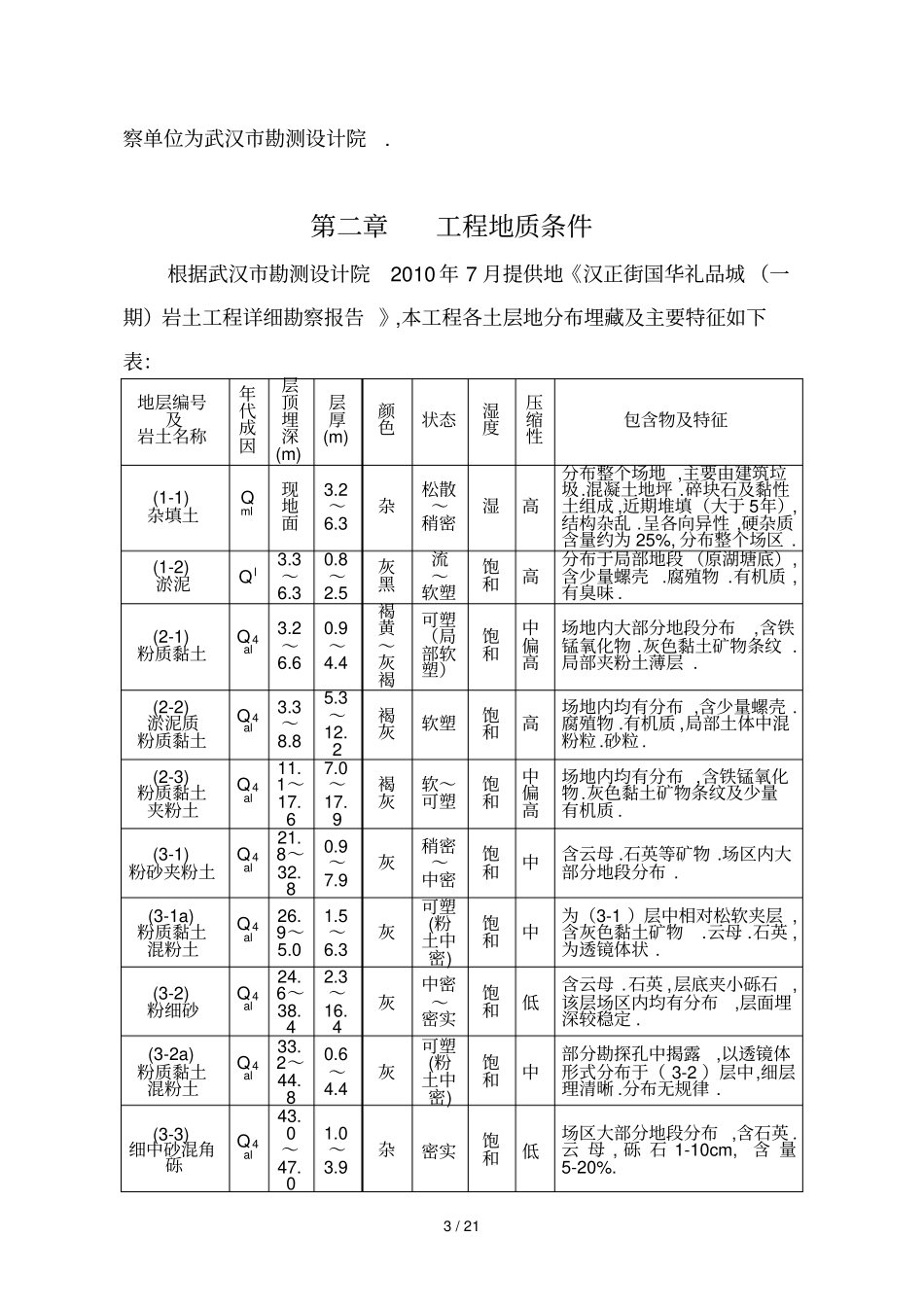

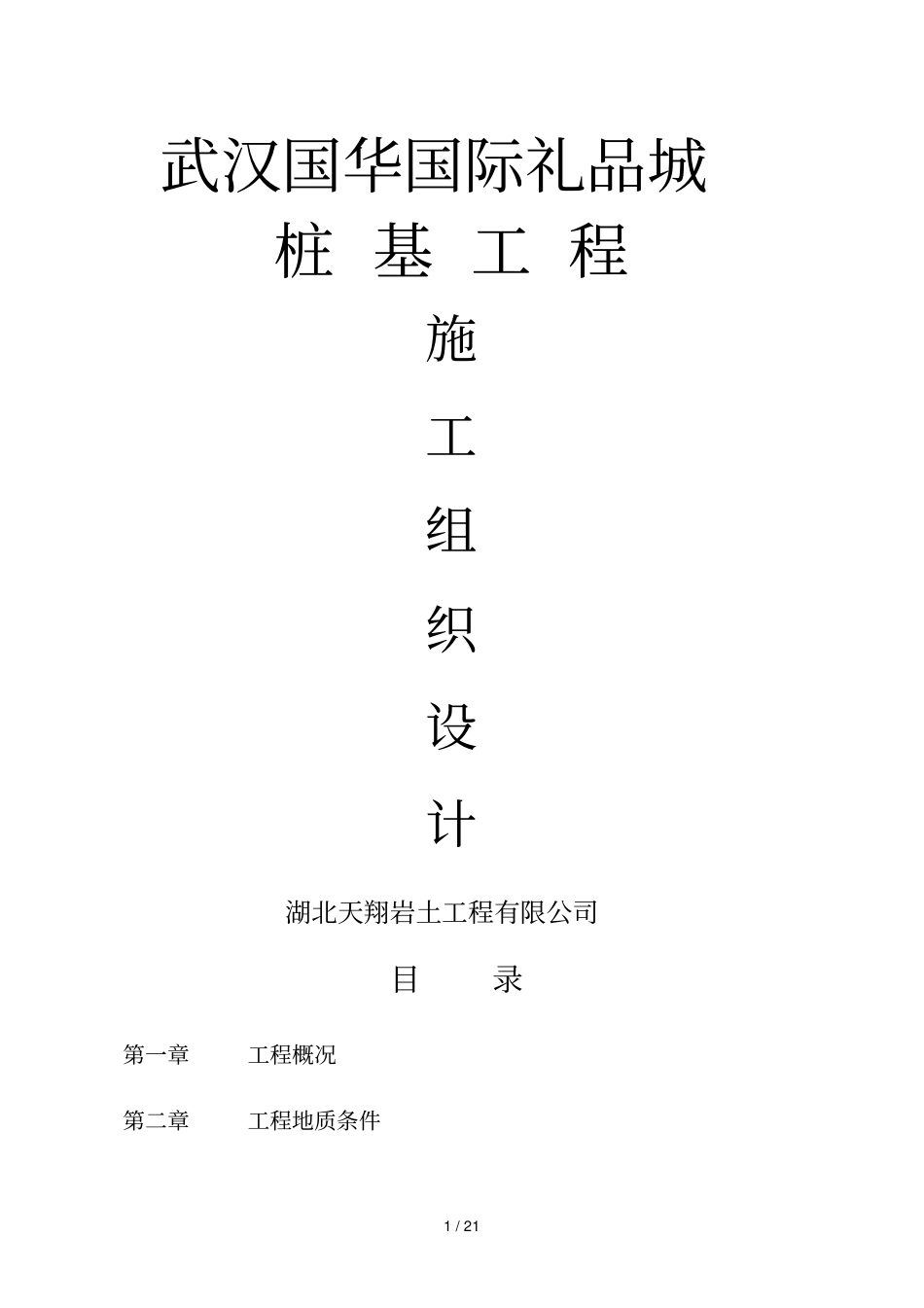

1/21武汉国华国际礼品城桩基工程施工组织设计湖北天翔岩土工程有限公司目录第一章工程概况第二章工程地质条件2/21第三章设计要求第四章主要施工方法第五章施工设备配置及施工机械计划第六章劳动力安排计划及劳务计划第七章确保工程质量地技术保证措施第八章确保安全生产地技术保证措施第九章确保文明施工地技术保证措施第十章确保工期地技术保证措施附件一：拟投入工程主要施工设备计划表附件二：拟投入工程劳动力配备一览表附件三：施工进度计划横道图附件四：施工平面布置示意图第一章工程概况武汉国华礼品发展有限公司拟在汉正街588号投资兴建汉正街国华国际礼品城项目一期工程.该工程为一栋大型六层商铺,地下设二层满铺式地下室,框架结构,中柱荷载8000kN,一期总建筑面积为63105.9m2.基础才用钻孔灌注桩,总桩数797根,其中A800桩数为343根,A600桩数为454根.本工程由武汉和创建筑工程事务所有限公司负责设计,勘3/21察单位为武汉市勘测设计院.第二章工程地质条件根据武汉市勘测设计院2010年7月提供地《汉正街国华礼品城（一期）岩土工程详细勘察报告》,本工程各土层地分布埋藏及主要特征如下表：地层编号及岩土名称年代成因层顶埋深(m)层厚(m)颜色状态湿度压缩性包含物及特征(1-1)杂填土Qml现地面3.2～6.3杂松散～稍密湿高分布整个场地,主要由建筑垃圾.混凝土地坪.碎块石及黏性土组成,近期堆填（大于5年）,结构杂乱.呈各向异性,硬杂质含量约为25%,分布整个场区.(1-2)淤泥Ql3.3～6.30.8～2.5灰黑流～软塑饱和高分布于局部地段（原湖塘底）,含少量螺壳.腐殖物.有机质,有臭味.(2-1)粉质黏土Q4al3.2～6.60.9～4.4褐黄～灰褐可塑（局部软塑）饱和中偏高场地内大部分地段分布,含铁锰氧化物.灰色黏土矿物条纹.局部夹粉土薄层.(2-2)淤泥质粉质黏土Q4al3.3～8.85.3～12.2褐灰软塑饱和高场地内均有分布,含少量螺壳.腐殖物.有机质,局部土体中混粉粒.砂粒.(2-3)粉质黏土夹粉土Q4al11.1～17.67.0～17.9褐灰软～可塑饱和中偏高场地内均有分布,含铁锰氧化物.灰色黏土矿物条纹及少量有机质.(3-1)粉砂夹粉土Q4al21.8～32.80.9～7.9灰稍密～中密饱和中含云母.石英等矿物.场区内大部分地段分布.(3-1a)粉质黏土混粉土Q4al26.9～5.01.5～6.3灰可塑(粉土中密)饱和中为（3-1）层中相对松软夹层,含灰色黏土矿物.云母.石英,为透镜体状.(3-2)粉细砂Q4al24.6～38.42.3～16.4灰中密～密实饱和低含云母.石英,层底夹小砾石,该层场区内均有分布,层面埋深较稳定.(3-2a)粉质黏土混粉土Q4al33.2～44.80.6～4.4灰可塑(粉土中密)饱和中部分勘探孔中揭露,以透镜体形式分布于（3-2）层中,细层理清晰.分布无规律.(3-3)细中砂混角砾Q4al43.0～47.01.0～3.9杂密实饱和低场区大部分地段分布,含石英.云母,砾石1-10cm,含量5-20%.4/21(4-1)强风化泥质粉砂岩S46.0～48.60.3～2.2灰硬湿低基本风化成砂土状,内夹少量尚未完全风化岩块,手可捏碎.(4-2)中风化泥质粉砂岩S46.6～50.2最大揭露厚度6.3米灰坚硬湿岩芯呈柱状,裂隙发育,较破碎.块状构造,含砂—泥状结构,仅钻孔揭露.取芯率70～80%,RQD指标70%.属较软岩,综合评定岩体基本质量等级为Ⅳ级.第三章设计要求本工程基础采用钻孔灌注桩,其中桩径D=800mm桩数为343根,桩端进入持力层深度2m；桩径D=600mm桩数为434根,桩端进入持力层深度1m.本工程桩径为D=800mm单桩竖向承载力抗压特征值为4000kN,单桩竖向承载力抗拔特征值为900kN,桩端以（4-2）层中风化泥质粉砂岩为持力层,有效桩长36～39米；桩径为D=600mm单桩竖向承载力抗拔特征值暂定500kN,桩端以（3-2）层粉细砂,有效桩长20m.钢筋A800主筋上部2/3L为18C20,下部1/3L为9C20,加劲箍Ф14@2000,螺旋箍上部1/3L中4000mm内Φ8@100其余部分Φ8@150,下部2/3L为Φ8@250；A600主筋上部2/3L为16C16,下部1/3L为8C16,加劲箍Ф14@2000,螺旋箍上部1/3L中3000mm内Φ8@100其余部分Φ8@150,下部2/3L为Φ8@250.第四章主要施工方法根据地质条件,本工程基础采用回旋钻机成孔.（一）施工准备：5/211.场地平整了解地下障碍物及管网分布情况,对于坑凹处和土质疏松易陷机部位,组织砖渣回填并进行碾压或铺垫钢板,保证桩机行走及正常施工.2.测量放线以红线图和施工...
