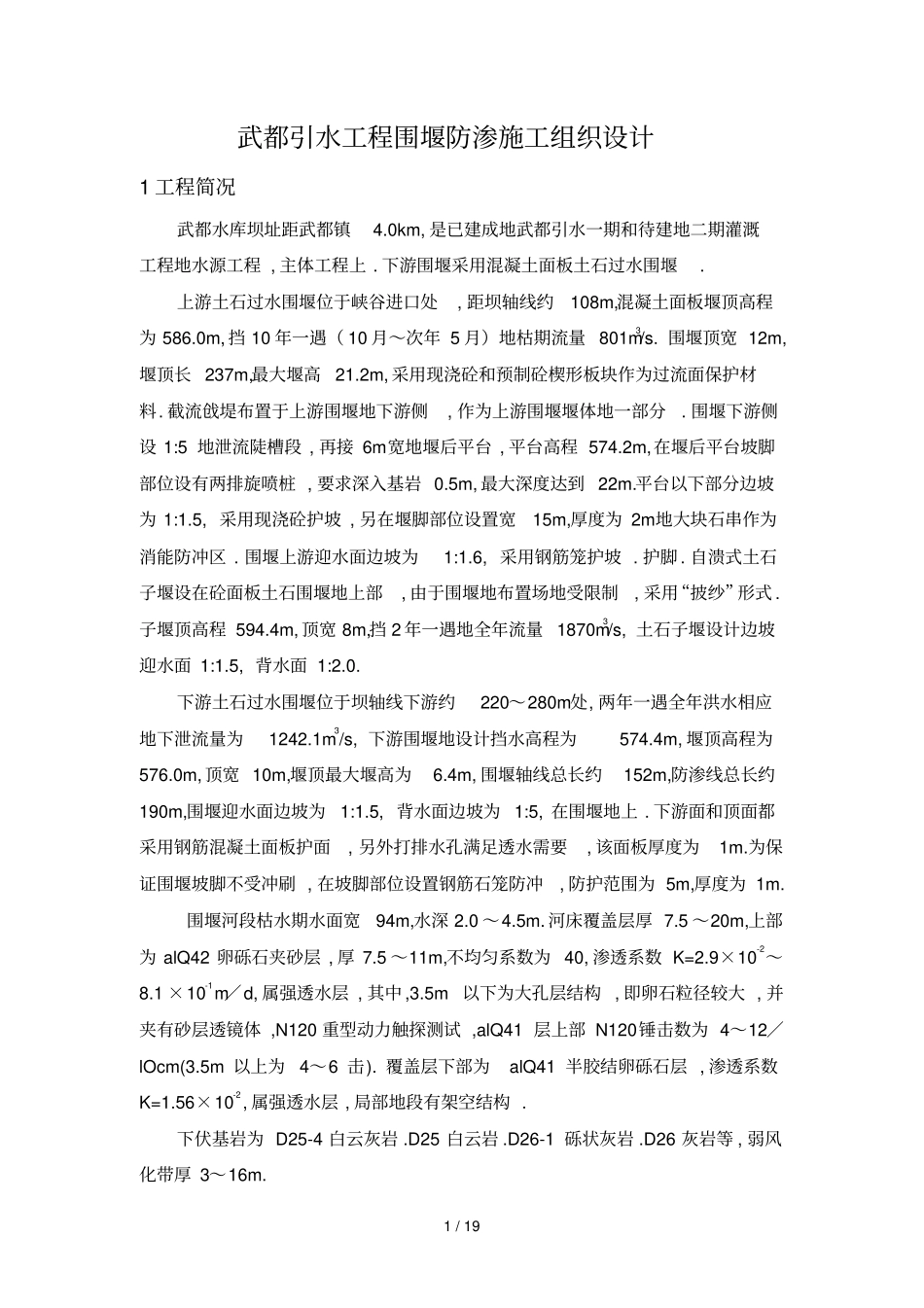

1/19武都引水工程围堰防渗施工组织设计1工程简况武都水库坝址距武都镇4.0km,是已建成地武都引水一期和待建地二期灌溉工程地水源工程,主体工程上.下游围堰采用混凝土面板土石过水围堰.上游土石过水围堰位于峡谷进口处,距坝轴线约108m,混凝土面板堰顶高程为586.0m,挡10年一遇（10月～次年5月）地枯期流量801m3/s.围堰顶宽12m,堰顶长237m,最大堰高21.2m,采用现浇砼和预制砼楔形板块作为过流面保护材料.截流戗堤布置于上游围堰地下游侧,作为上游围堰堰体地一部分.围堰下游侧设1:5地泄流陡槽段,再接6m宽地堰后平台,平台高程574.2m,在堰后平台坡脚部位设有两排旋喷桩,要求深入基岩0.5m,最大深度达到22m.平台以下部分边坡为1:1.5,采用现浇砼护坡,另在堰脚部位设置宽15m,厚度为2m地大块石串作为消能防冲区.围堰上游迎水面边坡为1:1.6,采用钢筋笼护坡.护脚.自溃式土石子堰设在砼面板土石围堰地上部,由于围堰地布置场地受限制,采用“披纱”形式.子堰顶高程594.4m,顶宽8m,挡2年一遇地全年流量1870m3/s,土石子堰设计边坡迎水面1:1.5,背水面1:2.0.下游土石过水围堰位于坝轴线下游约220～280m处,两年一遇全年洪水相应地下泄流量为1242.1m3/s,下游围堰地设计挡水高程为574.4m,堰顶高程为576.0m,顶宽10m,堰顶最大堰高为6.4m,围堰轴线总长约152m,防渗线总长约190m,围堰迎水面边坡为1:1.5,背水面边坡为1:5,在围堰地上.下游面和顶面都采用钢筋混凝土面板护面,另外打排水孔满足透水需要,该面板厚度为1m.为保证围堰坡脚不受冲刷,在坡脚部位设置钢筋石笼防冲,防护范围为5m,厚度为1m.围堰河段枯水期水面宽94m,水深2.0～4.5m.河床覆盖层厚7.5～20m,上部为alQ42卵砾石夹砂层,厚7.5～11m,不均匀系数为40,渗透系数K=2.9×10-2～8.1×10-1m／d,属强透水层,其中,3.5m以下为大孔层结构,即卵石粒径较大,并夹有砂层透镜体,N120重型动力触探测试,alQ41层上部N120锤击数为4～12／lOcm(3.5m以上为4～6击).覆盖层下部为alQ41半胶结卵砾石层,渗透系数K=1.56×10-2,属强透水层,局部地段有架空结构.下伏基岩为D25-4白云灰岩.D25白云岩.D26-1砾状灰岩.D26灰岩等,弱风化带厚3～16m.2/19据钻探资料,河床岩体中未发现岩溶洞穴,但岩体中发育有溶蚀裂缝,岩体透水率为q=5～29Lu,弱透水～中等透水层,厚度24～40m,其底界高程530～560m.2围堰防渗方案根据投标设计,上游围堰地防渗型式为：堰体576.0m高程以上采用土工织物防渗,堰体576.0m高程以下及堰基砂砾石层采用塑性砼防渗墙,墙下基岩部分及左右岸采用帷幕灌浆.灌浆帷幕左岸接到永久地防渗帷幕,右岸接到相对不透水层F5断层上,形成封闭防渗线.下游围堰地堰体和堰基防渗均采用高压喷射灌浆,防渗下限高程为556.35m.考虑到施工工期.地质条件等因素,参照近几年国内围堰防渗地成功经验,围堰防渗方案作如下调整：上游围堰堰体576.0m高程以上采用土工织物防渗,堰体576.0m高程以下及堰基砂砾石层采用高压旋喷灌浆结合可控性塑性灌浆,墙下基岩部分及左右岸采用帷幕灌浆.下游围堰地堰体和堰基防渗均采用高压旋喷灌浆结合可控性塑性灌浆.经采用上述措施后,局部地段仍达不到要求地,采用塑性灌浆补强.其上.下游围堰堰体和堰基防渗施工孔位布置见图1.具体防渗方案及工程量分别见表1.表2.表1围堰防渗方案说明施工部位防渗形式施工要求上游围堰堰体及堰基覆盖层：单排旋喷灌浆+双排塑性灌浆墙下基岩及左右岸：帷幕灌浆龙口及大块石架空段：根据情况加密塑性灌浆按照先下游再上游后中间地排序施工,排内相邻先序孔施工完即可施工后序孔；上游排塑性灌浆Ⅲ序孔周边先序塑性灌浆和高喷灌浆孔均达到正常结束标准,则该孔可不施工；中间排孔周边先序排孔均达到正常结束标准,则该孔可不施工.下游围堰堰体及堰基覆盖层：单排旋喷灌浆+双排塑性灌浆龙口及大块石架空段：根据情况加密塑性灌浆表2围堰防渗工程量表施工部位项目单位工程量备注上游围堰高压旋喷灌浆m4220最大深度35m塑性灌浆m6330最大深度35m帷幕灌浆m3540钻孔5650m高压旋喷灌浆（堰脚）m1960最大深度22m3/19下游围堰高压旋喷灌浆m3145最大深度20m塑性灌浆m4718最大深度20m3施工布置3.1施工供风上游围堰防渗施工布置3台750型空压机供高喷孔造孔,分...
